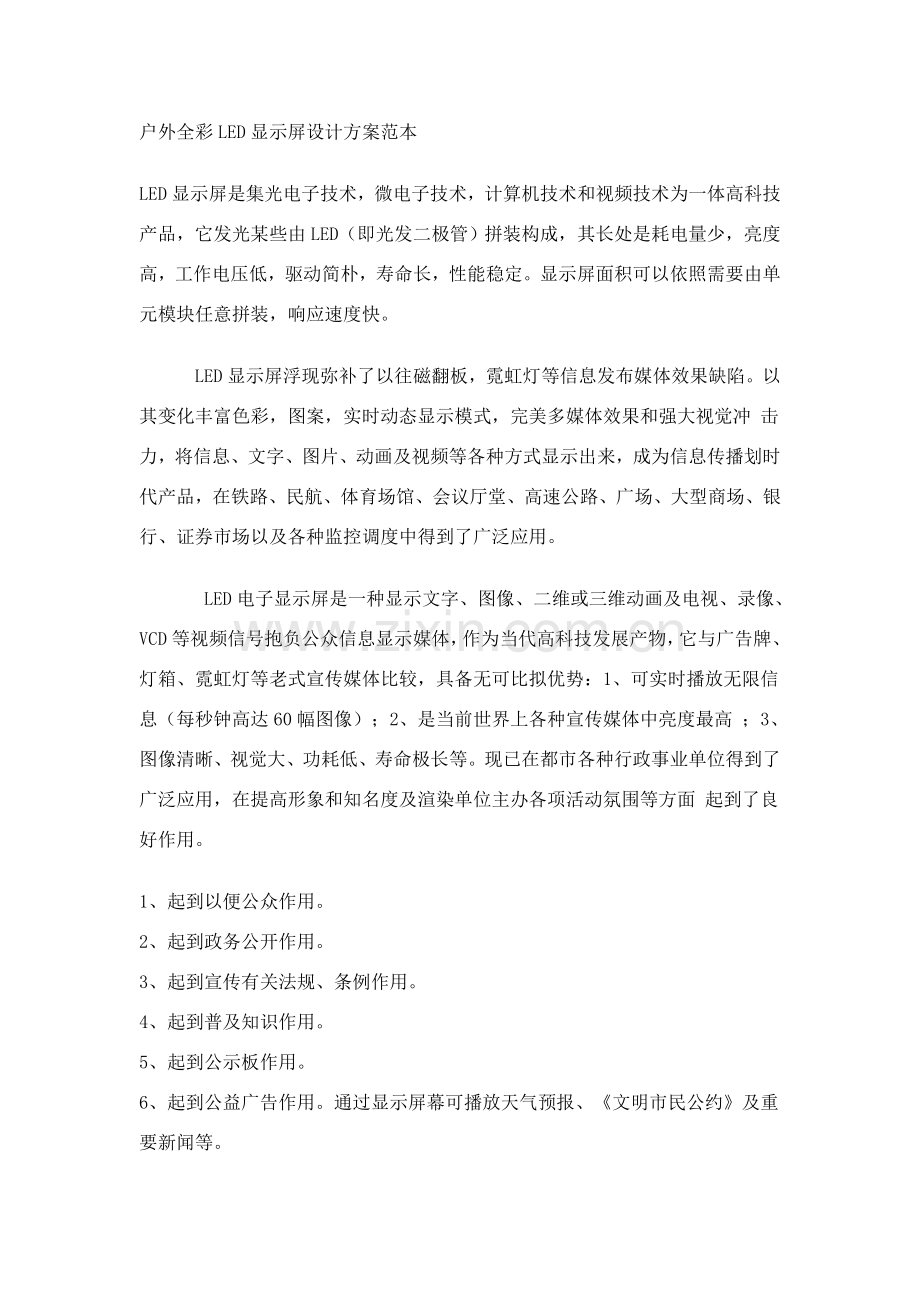

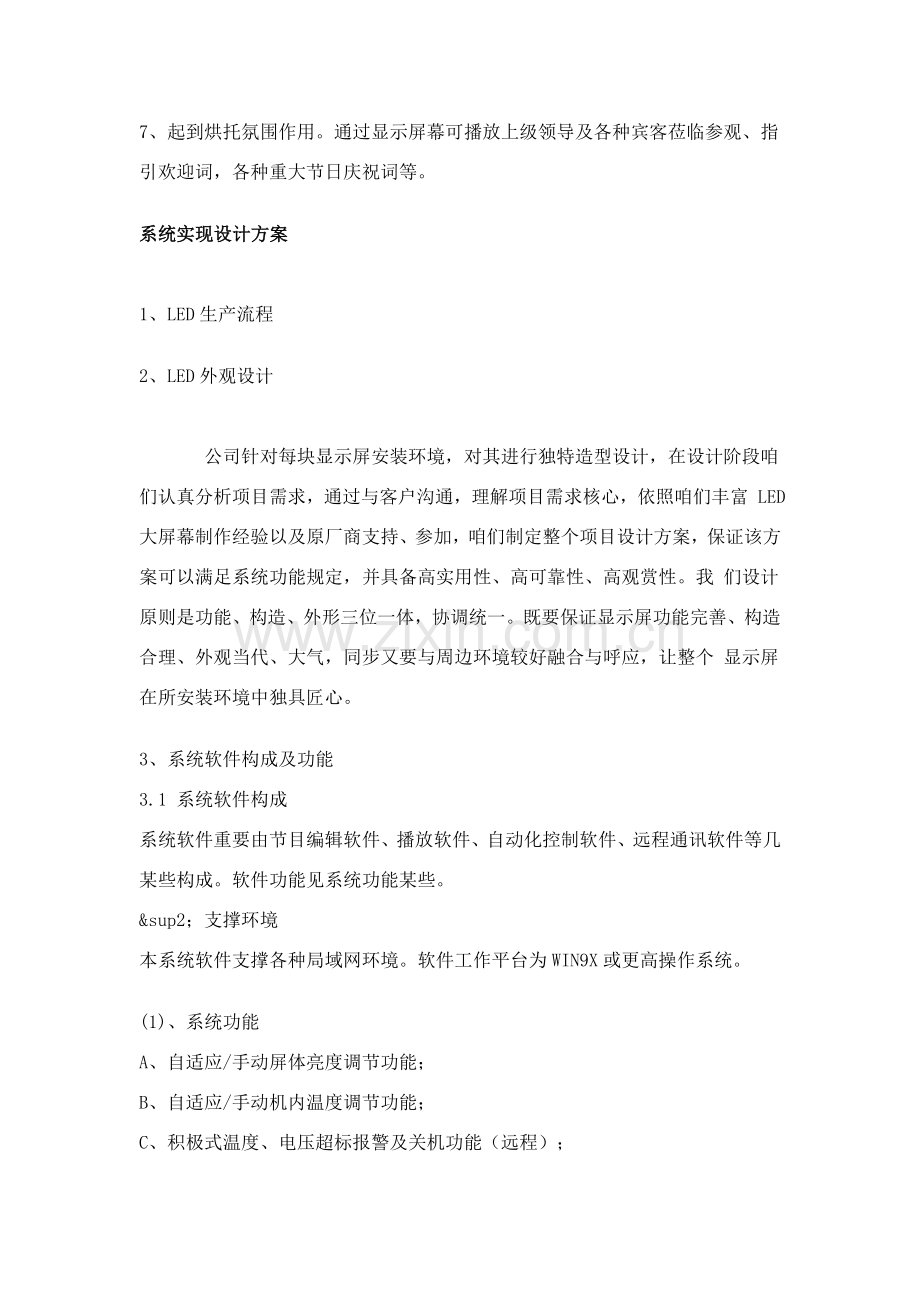

户外全彩LED显示屏设计方案范本LED显示屏是集光电子技术，微电子技术，计算机技术和视频技术为一体高科技产品，它发光某些由LED（即光发二极管）拼装构成，其长处是耗电量少，亮度高，工作电压低，驱动简朴，寿命长，性能稳定。显示屏面积可以依照需要由单元模块任意拼装，响应速度快。 LED显示屏浮现弥补了以往磁翻板，霓虹灯等信息发布媒体效果缺陷。以其变化丰富色彩，图案，实时动态显示模式，完美多媒体效果和强大视觉冲 击力，将信息、文字、图片、动画及视频等各种方式显示出来，成为信息传播划时代产品，在铁路、民航、体育场馆、会议厅堂、高速公路、广场、大型商场、银 行、证券市场以及各种监控调度中得到了广泛应用。 LED电子显示屏是一种显示文字、图像、二维或三维动画及电视、录像、VCD等视频信号抱负公众信息显示媒体，作为当代高科技发展产物，它与广告 牌、灯箱、霓虹灯等老式宣传媒体比较，具备无可比拟优势：1、可实时播放无限信息（每秒钟高达60幅图像）；2、是当前世界上各种宣传媒体中亮度最高 ；3、图像清晰、视觉大、功耗低、寿命极长等。现已在都市各种行政事业单位得到了广泛应用，在提高形象和知名度及渲染单位主办各项活动氛围等方面 起到了良好作用。1、起到以便公众作用。 2、起到政务公开作用。 3、起到宣传有关法规、条例作用。 4、起到普及知识作用。 5、起到公示板作用。 6、起到公益广告作用。通过显示屏幕可播放天气预报、文明市民公约及重要新闻等。 7、起到烘托氛围作用。通过显示屏幕可播放上级领导及各种宾客莅临参观、指引欢迎词，各种重大节日庆祝词等。系统实现设计方案1、LED生产流程2、LED外观设计 公司针对每块显示屏安装环境，对其进行独特造型设计，在设计阶段咱们认真分析项目需求，通过与客户沟通，理解项目需求核心，依照咱们丰富 LED大屏幕制作经验以及原厂商支持、参加，咱们制定整个项目设计方案，保证该方案可以满足系统功能规定，并具备高实用性、高可靠性、高观赏性。我 们设计原则是功能、构造、外形三位一体，协调统一。既要保证显示屏功能完善、构造合理、外观当代、大气，同步又要与周边环境较好融合与呼应，让整个 显示屏在所安装环境中独具匠心。3、系统软件构成及功能 3.1 系统软件构成 系统软件重要由节目编辑软件、播放软件、自动化控制软件、远程通讯软件等几某些构成。软件功能见系统功能某些。 ²；支撑环境 本系统软件支撑各种局域网环境。软件工作平台为WIN9X或更高操作系统。(1)、系统功能 A、自适应/手动屏体亮度调节功能； B、自适应/手动机内温度调节功能； C、积极式温度、电压超标报警及关机功能（远程）； D、自动/手动色度调节及平衡矫正功能； E、定期自动/手动开关机功能，启动画面锁定； F、支持联机/脱机自主式运营； G、可在线自检、手动检测设备运营状况； H、视频显示功能：实现VGA与Video信号转换； I、视频播出功能： 1） 多媒体控制以实现各种视频信号源，如：电视、录像机、VCD、DVD等播放，并具备现场同步转播及所需所有软硬件设备和通讯接口；具备文字编辑功能即 文字字体变化、大小变化、换屏方式以及定位，能显示各种中、西文及阿拉伯数字、惯用字符及图案，能进行广告、图像解决和显示，能进行电视画面文字迭 加、特技等编辑与播放功能； 2） 提供原则网络接口，具备INTERNET网接入能实现各类惯用网络信息播发功能，并预留宽带接口； J、具备系统同步控制技术，可实现屏显内容与VGA显示屏一一相应； K、音频系统可以达到现场声像同步规定； L、具备对显示屏工作温度、湿度实时监控，并有相应降温与去湿办法； M、配电系统具备过压、过流、欠压、缺相、短路保护功能，并具备功率因素补偿功能；(2) 系统构成 LED显示屏系统由显示系统、控制系统、编辑系统构成。 A 显示系统 显示屏体：LED发光器件构成可控显示板（显示单元和灰度系统构成）。 构造骨架：屏体支撑某些，含显示单元固定架、外框架等。 B 控制系统 该系统由486配备以上计算机、多媒体卡或DVI显卡、控制卡等构成，重要用于显示数据编辑、解决与分派，并控制显示屏显示。 控制计算机：486以上主机。 多媒体卡：TL视频卡或DVI显卡。 控制卡：QL-RGA8。 控制软件：LED演播室等。 C 编辑系统 编辑系统作用是完毕显示屏显示内容整顿、编排和设计。编辑完毕后显示内容，须由编辑系统送入控制系统才干进行有效播放。 编辑计算机：主机486以上。 编辑软件:LED显示编辑软件、多媒体制作软件等系统软件功能提供显示屏系统软件，不但能满足贵方对软件所提出所有规定外，还具备了其她更强大功能。 321普通规定软件功能： 计算机网络体系及构造屏幕控制体系采用微机局域网络，成功地将当今许多成熟数字技术引入了大屏幕显示系统，如数据库技术、网络通信技术、网络互联技术、数据安全技术、信息自动化解决技术、嵌入式微解决器控制技术、接口技术、多媒体技术等。 显示屏系统集图形制作播放、艺术字型制作播放、三维动画播放等功能于一体，界面美观和谐，操作以便、效果华丽。其各项功能可由贵方自由组合后进行循环播放并自动切换，且均可分别实行定期、定速控制。 编辑软件采用WINDOWS98或以上版本操作系统，配备文献具备可修改各种参数及功能特性，具备如下特点： (1)、功能强大. A、可以通过键盘、鼠标输入文字、图象等信息，可再经软件修改、编辑。 B、配备文献具备可修改各种参数及功能特性。 C、可插入各种显示方式。 D、各项编排可自由组合、定期。 (2)、系统能接受和播放内部网络上关于信息。 (3)、具备丰富显示方式，如移动、翻滚、中开、中合、闪烁、淡变飞动、反白、百叶窗、旋转、飘雪等。 (4)、支持二维、三维动画显示：A、二维、三维动画制作采用市面上通用制作软件，通过本系统图文制作播放系统播放（制作二维动画重要采用软件为ANIMATOR PRO ，三维动画制作采用3DSTUDIO）。 B、具备24种以上新颖显示方式及各种颜色搭配方式。 C、屏幕映射位置可调，并可以便随意地选取显示画面大小，可开各种窗口，具画中画功能。 D、支持摇控器计算机接口。 (5)、播放控制简便：A、各项功能可任意组合，可制作成播放信息。 B、可定期循环自动播放。 C、可以以便地调节整屏亮度、对比度等。 D、傻瓜式使用设计，提供在线协助。32. 2 提供软件具备其她更强大功能： (1)、软件功能综述： 提供图文制作播放软件由节目制作软件、节目编辑软件、节目播放软件构成。 A、节目制作软件： 该软件重要实现原始资料（如图片、照片、文字资料等）输入、加工（如通过二维/三维动画制作软件等工具）、成型解决过程。 B、节目编辑软件： 该软件重要实现将节目制作软件成型产品环绕一定主题思想组织成具备强烈渲染力和吸引力节目。 C、节目播放软件： 该软件重要实现按照节目编辑软件形成节目各种显示规定在大屏幕上显示。(2)、软件具备其她更强大功能： A、具备文本叠加功能：屏幕不但可同步开任意多窗口，并且可进行分别或叠加播放。 B、显示屏亮度、色彩、对比度调节更以便：可像电视机同样，依照天气状况，灵活、以便地调节。C、具备各种新颖显示方式：自行开发最新一代“室内显示屏专用软件”，除具备正常软件所有显示方式外，还增长了更新颖显示方式，如：菱心出、扇形出、大花出、右花出、上花出、转出等等；使屏幕每一幅图案、单调文字更具吸引力，大大增长画面动感，实现了最佳艺术效果。 D、具备模仿演示功能：可在电脑显示屏中模仿演示即时编辑效果，使操作更直观、简朴、以便。 E、界面更和谐：全中文菜单，操作简便，节目制作播放用鼠标点按即可。 F、具备视频叠加功能：视频图像可以迭加字幕、动画；以视频图像为背景，迭加图像，可使LED显示屏体现形式产生奔腾，增长感染力。 G、播放控制更简便：播放时既可以单步播放，也可随时暂停，并可从暂停处重播，且提供播放时间，让使用更以便。 H、具备实时插播功能：对于最新信息，可在显示屏播放过程中任意时刻插播，使用更为以便。 I、自动播放：各种显示内容、显示方式、信号源可由顾客以便地任意编排，随时修改，制作好剧本每天开机后全自动播放。高灰度技术 LED显示屏以其灰度级别高、画面细腻在行业中得到一致好评。在LED显示屏检测办法中已经突破10BIT技术技术前沿，正在向更高领域迈进。 4.2全数字化 为了保证显示画面精准和颜色逼真限度，进行了全数字化改造。效果达到了预期目，形成了自己独有技术特点。 4.3 恒流降噪声技术 LED显示屏驱动芯片采用国际上先进LED显示屏专用芯片系统，该系统在全彩LED显示屏领域独领风骚。 结合其芯片特点，研究形成了恒流降噪声技术保证电源等其他噪声源因素对LED电子显示屏导致影响减少到最低限度。 4.4亮度调节技术 为了适应不同天气，让显示屏达到最佳显示效果，LED电子显示屏专门设计了亮度256级调节装置。保证整个LED显示屏在各种环境下都能达到最佳显示效果。 4.5强对流式排热系统 LED显示屏工作时屏体发出热量较高，为了保证整个显示屏系统在稳定状态下运营，对显示屏散热系统进行了彻底研究，考虑到所有流动气流，研究出了一套强对流排热系统，使系统更加稳定可靠。 4.6考究材料工艺和科学生产工艺 考究材料工艺是高质量规定主线点，通过对光材料、套件材料、构造材料、芯片材料进一步研究，已经形成了自己材料考究工艺和相应检查原则和实验规范。在生产工艺上公司引进国外先进生产线和生产工艺，并全面按照ISO9001质量体系进行严格质量管理。 4.7媒体网络化 信息时代到来，全面启动了媒体网络化系统解决方案并把LED显示屏系统做为网络终端形成原则化接口，可以对原则视频信号、音频信号、网络其她设备进行直接接入，兼容性强。 4.8先进测试设备和测试手段 拥有先进检测设备。为了保证显示屏产品质量，购买了日本美能达公司生产LED显示屏专用测试仪CS-100，用于检测生产中LED模块，保证生 产模块在色温、亮度等方面一致性，从而保证整个LED显示屏质量。同步可用于LED显示屏安装后来实际测量，保证整屏效果。 CS-100 LED显示屏测试仪重要功能： 1. 测量LED显示屏亮度 2. 与计算机相连，测量LED显示屏色温（白平衡） 3. 测量R、G、B色坐标（波长） 4.9完善配电系统 显示屏是一种较大电子设备，良好配电设备是系统实现可靠工作重要条件之一。显示屏均配有专用配电系统，并且有如下特点： l 配电系统具备远程控制功能。 l 具备供电批示功能。 l 具备过流、短路、断电等各种保护功能，可自动解决各种应急 状况。 l 具备定期自动开关屏功能，可实现无人留守，具备多路输出和延时上电功能； l 智能化电源，可实现电扇自动启动和关闭，过热自动保护，并能自动恢复，无需人去维护； 5、产品质量 为保证产品质量，提高系统可靠性、稳定性，在设计、原材料选取及半成品筛选、生产工艺等各个流程，都严格实行ISO 9002品保体系原则。 5.1 可靠性设计： 1、采用了降额设计： 显示屏使用所有电路元器件，咱们均按满额70%如下、进行降额设计，这种设计，达到最大目是提高了系统对自身动态环境适应性，同步，增强了对使用环境耐冲击能力。 2、容错技术设计：在显示屏数据通信、解决及存贮过程中，咱们采用了容错技术可以迅速、有效地纠正偶尔错误，保证数据对的无误。 3、原则化设计：涉及软件接口设计原则化、电气安全设计原则化、模块设计原则化。这种设计，让整个系统具备了良好兼容性，又有助于后来显示屏升级。对原材料及半成品进行严格筛选 1、原材料选取： 没有好原材料，就保证不了产品质量。因此，在对原材料选取方面，咱们对所有核心元器件供应商、品牌都进行了严格挑选，重要涉及 （1）LED发光元器件（箱体）：这是室外屏中最重要部件，为保证产品质量，所有采用世界最佳品牌之一台湾光磊公司晶片。 （2）印刷电路板：严格地按照美国U.L.原则进行生产。 （3）集成电路(IC)：美国ST、飞利浦、日立。 （4）开关电源：采用LED显示屏专用电源. （5）通讯线：美国AT&T公司（型号：五类）。 （6）接插件：美国安普（AMP）公司（型号：16P）。 2、原材料分选： 这是生产过程中一种很重要环节。由于，虽然是世界名牌厂家芯片，其性能参数也具备一定分布形态；因此，在生产过程中，必要对其进行科学、严格检测及分选。只有这样，才干保证室内屏在视觉感官方面，具备良好均匀性；在电气性能方面，具备良好稳定性及一致性。 3、半成品筛选： 考虑到发光元器件在加工过程中，会受到机械及温度变化 击，某些元器件性能会受到影响，导致某些指标下降；因而， 在生产中间环节，咱们特设立检测、老化和裁减流程，以避免成品后检测困难。6、售后服务 6.1 产品保修： 涉及点阵箱体在内整个系统免费保修一年，每半年对显示屏进行定期检查一次，并负责显示屏终身维护；保修期过后，只收取需更换元器件、零配件材料费； 只要显示屏浮现故障，在接到顾客维护电话后，强力维修工程部技术人员都将在奔赴现场，及时排除故障。 6.2 关于服务响应性： （1）故障响应时间： LED大屏幕显示系统浮现故障，在接到顾客报修告知后，维护技术人员将在 小时内到达现场，及时排除故障。 （2）保驾服务响应：当顾客举办重大活动，只要顾客有需要，将在重大活动前为LED大屏幕显示显示屏系统提供免费检查。同步在顾客提出保驾规定期间内，派技术员到达现场；派驻技术员，以保证活动期间，LED大屏幕显示系统使用不出任何差错！ 保驾费用： A、在保修期内，无论保驾时间有多长，所有免费提供服务。 B、保修期满后，仅收取需更换元器件、零配件材料费。 （3）技术培训响应： A、LED大屏幕显示系统安装时（或完毕后），技术人员将免费为顾客培训管理人员2人或以上，并保证其能使用并管理整套LED大屏幕显示系统；同步，免费为顾客培训操作人员2人或以上，并保证其能纯熟操作LED大屏幕显示系统。 B、当顾客LED大屏幕显示系统管理人员和操作人员还不熟悉软件使用和显示内容编辑时，只要顾客提出规定，在任何时候（如举办大型活动时）免费为顾客编辑丰富多彩显示内容。C、当顾客LED大屏幕显示系统管理人员或操作人员调换工作岗位时，按顾客规定，免费重新为顾客培训管理人员或操作人员。7、培训 培训目是训练系统操作员。通过训练后便她们可以纯熟操作本系统，并能解决某些基本故障。培训分两个阶段进行，培训人员约3人。强力电子公司对本次LED显示屏工程进行3人/次免费培训。培训两个阶段分别为：7.1基本培训 这项培训在生产厂内培训中心进行，培训重要内容涉及：计算机基本知识 LED显示屏基本工作原理 屏幕节目制作及播放软件、监控软件工作系统操作程、比赛软件及操作。 系统寻常维护与安全注意事项 这项培训安排在模仿系统组建完毕后进行。 7.2现场培训 这项培训着重培训操作员对系统操作与间题解决，培训重要内容涉及：系统软件安装 设备在系统中作用及对的用法 设备检查、调节及测试，惯用测量仪表和仪器用法 设备接地与防雷 显示信息寻常维护 简朴软件故障解决 简朴硬件故障解决 设备维护保养 提供培训教材 参加安装 培训地点在施工现场，培训内容随系统安装调试一起进行，规定系统操作员一起参加系统软硬件安装与调试。LED屏体技术规定序号 项 目 视屏指标 1 规 格全彩LED显示屏 2 屏幕尺寸 m m 3 像素构成 4 点间距 5 发光点颜色 6 基色亮度红色+绿色+蓝色 7 发光管产地台湾 8 单元板尺寸 mm mm 9 辨别率点/箱 10 箱体重量30kg/m2 11 平均无端障时间 10000小时 12 可视距离 5100m 13 最佳视角水平90度，垂直45度 14 环境温度存贮-35+85 15 工作温度 -20+50 16 相对湿度 95 17 屏体厚度 40cm 18 工作电压 220V 19 平均功耗 550-680W/m2 20 最大功耗 1000 W/m2 21 驱动器件采用LED专用驱动器件 22 扫描频率 180帧/秒 23 刷新频率 120帧/秒 24 灰度/颜色 256级 25 亮 度 4000cd/m2 26 显示控制方式同步控制 27 亮度调节方式软件调节8级可调 28 使用寿命 100000小时 29 视频信号 PAL/NTSC 30 视频输入方式二路Video及一路S-Video 31 杂点率万分之一 32 平整度任意相邻像素间0.5mm;模块拼接间隙1mm 33 均匀性像素光强、模块亮度均匀 34 电源开关自动开关 35 开关电源负荷 5V/30A 36 电脑显示模式 800600 1024768或更高 37 有效通讯距离 100m 38 软 件 LED通用播放软件9、控制系统配备 序号 名称 型号/规格 数量 1 全彩屏体多媒体256级灰度 1块 2 控制系统 QL-RGA8 1套 3 多媒体卡 ATI(DVI接口显卡) 1块 4 软件 LED多媒体播放系统 1套 5 通信电缆足够安装用四、工程报价 显示屏类型 全彩室内显示屏 显示尺寸 mm 显示面积 m2 体费用显示屏 单 价 万元/m2 合计 万元 费 用系统设备 专用LED控制软件 免 费 计 算 机 客户自备或代购 数据接受卡 万元 图形数据采集卡 数据分区卡 LEDDVI 卡 费用工程 运送、安装 万元 框架、布线 调试、培训 系统保修一年 总工程费用 万元
