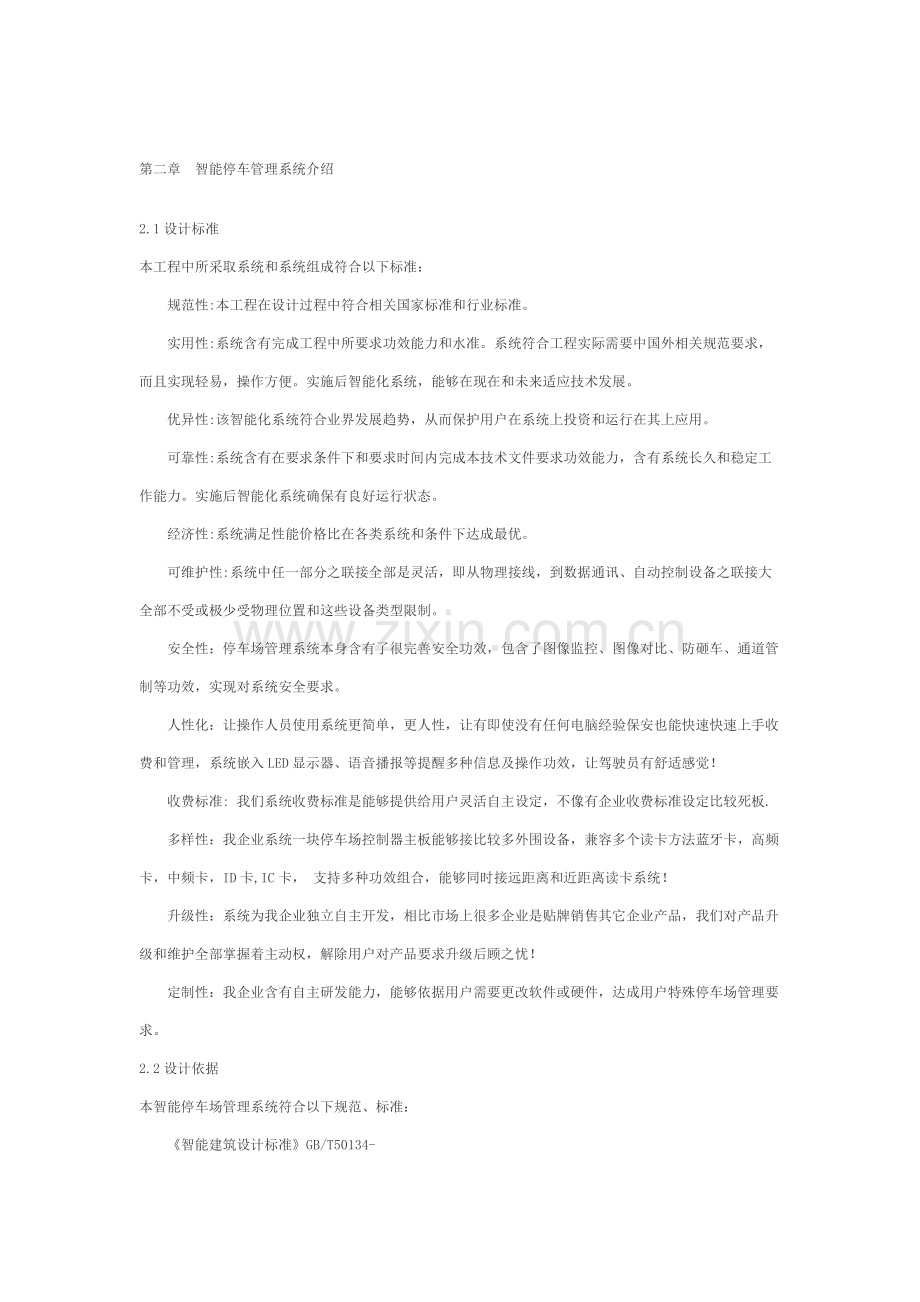

第二章智能停车管理系统介绍2.1设计标准本工程中所采取系统和系统组成符合以下标准：规范性:本工程在设计过程中符合相关国家标准和行业标准。实用性:系统含有完成工程中所要求功效能力和水准。系统符合工程实际需要中国外相关规范要求，而且实现轻易，操作方便。实施后智能化系统，能够在现在和未来适应技术发展。优异性:该智能化系统符合业界发展趋势，从而保护用户在系统上投资和运行在其上应用。可靠性:系统含有在要求条件下和要求时间内完成本技术文件要求功效能力，含有系统长久和稳定工作能力。实施后智能化系统确保有良好运行状态。经济性:系统满足性能价格比在各类系统和条件下达成最优。可维护性:系统中任一部分之联接全部是灵活，即从物理接线，到数据通讯、自动控制设备之联接大全部不受或极少受物理位置和这些设备类型限制。安全性：停车场管理系统本身含有了很完善安全功效，包含了图像监控、图像对比、防砸车、通道管制等功效，实现对系统安全要求。人性化：让操作人员使用系统更简单，更人性，让有即使没有任何电脑经验保安也能快速快速上手收费和管理，系统嵌入LED显示器、语音播报等提醒多种信息及操作功效，让驾驶员有舒适感觉！收费标准: 我们系统收费标准是能够提供给用户灵活自主设定，不像有企业收费标准设定比较死板.多样性：我企业系统一块停车场控制器主板能够接比较多外围设备，兼容多个读卡方法蓝牙卡，高频卡，中频卡，ID卡,IC卡， 支持多种功效组合，能够同时接远距离和近距离读卡系统！升级性：系统为我企业独立自主开发，相比市场上很多企业是贴牌销售其它企业产品，我们对产品升级和维护全部掌握着主动权，解除用户对产品要求升级后顾之忧！定制性：我企业含有自主研发能力，能够依据用户需要更改软件或硬件，达成用户特殊停车场管理要求。2.2设计依据本智能停车场管理系统符合以下规范、标准：智能建筑设计标准GB/T50134-智能建筑工程质量验收规范GB50339-智能建筑施工及验收规范DG/TJ08-601-智能建筑评定标准DG/TJ08-602-民用建筑电气设计规范JGJ/T16-92安全防范工程程序和要求GA/T75-94防盗报警控制器通用技术条件GBI2663-90建筑电气工程施工质量验收规范GB0303-软件工程术语GB/T11457-1995软件维护指南GB/T14079-93 交通设施系统建设标准 计算机软件工程规范国家标准汇编中国公共安全行业标准出入口控制系统技术要求 GA/T394-2.3停车场管理系统特点多个感应卡组合：Mifare-1卡（210 cm）、EM卡（50100 cm）、蓝牙卡(5001000 cm)、另可选配其它类型感应卡，如：Ti(134.2K)、Ti(13.56M)、HID、微波卡等。系统能够同时支持Mifare-1卡和其它有韦根26读头卡，如EM卡，蓝牙卡，TI卡，HID卡，微波卡同时组合使用。含有长久卡/月租卡/临时卡/管理卡/收费卡/贵宾卡 等多个收费或不收费管理方法，对于月租卡，也能够依据不一样停车位设定不一样费率。多个收费标准，由管理人员自己设置并保留，依据不一样车辆或卡采取不一样收费标准。含有双重防砸车功效：道闸能够依据数字车辆检测器和压力波检测器来双重防砸车，只要车辆在道闸下，道闸不会下落，车辆离开后道闸自动下落。语音提醒功效：对关键信息、误操作或非法操作等做出语音提醒。LED显示提醒功效：对关键信息、误操作或非法操作等做出直观LED显示提醒。图像对比功效：车辆进入停车场时抓拍其图像并保留，等车辆出场时调出进场图像，比对。图像保留于数据库中，能够依据管理人员要求设置保留时间，并能在统计中浏览对比图像。操作管理人员权限设置：系统软件能够对操作系统每一个人员设置其操作许可权限。并生成操作日志。数据库自动备份功效：为了确保数据安全可靠，系统自动定时备份数据。远程开闸：管理中心能够远程开启出入口道闸。通道限制出入功效：发卡授权时能够设置车辆进出通道权限。嵌套停车场功效：能够实现一个停车场内部嵌套独立小停车场功效。多个报表输出：车场信息、收费信息、通行纪录、车辆信息、用户信息。.4系统优势防砸车，双重保护功效一级保护：地感感应，有车不落杆，即使在下落过程中感应到车有也闸杆会自动弹回。二级保护：空气压力波防砸车装置，能够使闸杆在下落过程中接触物体后自动回弹，避免砸车。(该级防护是可选功效)。数据安全数据库自动备份数据：确保电脑出现故障后，能恢复到最近时间段数据，避免大损失。只读性卡类（ID,远距离）：该系统能同时支持近距离卡（IC,ID）和远距离卡（蓝牙，高频，中频卡）,两种卡兼容于一个系统中。在选择主控制器条件下，支持脱机工作功效，电脑故障关机后也能正常运行。.图象对比，避免漏洞l预防盗车：图像对比和射频卡配合使用，根本达成防盗车目标。l预防资金流失 ：进出图像存档，杜绝了谎报无偿车辆。l“一卡一车” ：严密控制持卡者进出停车场行为，符合“一卡一车”。l图像存放：进出车辆图像保留，方便浏览历史统计和图像。l实时对比：车辆进场时，系统自动抓拍图像，车辆出场时，系统在岗亭软件上调出入场统计图像，管理人员能够实时对比图像。.多个收费方法，管理方便多个卡类收费：可提供临时收费停车，月卡停车，充值卡计费停车，无偿停车等多个方法供用户选择。而且用户能够在授权卡状态下自己设置收费标准和收费方法。月卡收费标准：月卡收费标准提供两种，方便部分停车场地下车位和露天车位不一样收费标准计费。临时卡收费标准：超级管理员在授权系统下能够自己设置多个临时卡收费标准。.技术优异，安全性好，扩展力强1、本系统采取Philip MIFARE-1非接触（感应式）智能卡含有了8Kbit超大容量，而且自带含有可读可写运算程式CPU，可自行在0.1s内瞬时完成检测、登记、计算等工作，从而确保了可脱机运行，同时含有了极强抗干扰能力。2、该卡含有16个功效分区且各独立密码，为实现一卡多用提供了条件并按利用优异计算机工业控制技术，使用稳定、可靠，自动化程度高。只需将智能卡在读卡机前轻晃一下，距离可达10CM，能瞬时完成检验、统计、核实、收费等计帐工作。.蓝牙远距离读卡，不停车收费(可选功效)采取定向远距离读卡器，读卡距离稳定，15米以内无盲区（电子标签放置在车内测试）；读卡距离能够调整，调整天线和通道角度范围或调整天线拨码开关，能够实现所需要距离；电子标签采取被动式读卡，既省电又无任何电磁波污染；电子标签射频信号不受汽车挡风玻璃防暴隔热膜影响； 读卡速度快，不受车速限制；依据用户要求定制读卡距离，不受气候影响，适应全球性、全天候工作条件。.岗亭收费模式和中心收费模式可选 系统能够依据管理员设置，进入中心收费模式，即临时卡到统一收费中心收费后，开车到出口，把卡插入吞卡口，系统自动回收卡片。假如临时车在中心收费后，未按时离开，超出设置时间，系统不吞卡，需要到中心重新缴费，才能出去。系统默认是岗亭收费模式.耐用可靠依据多年设计、安装停车场收费系统实际经验，我们设计停车场系统在设备选型上选择了适合多种车场管理耐用可靠设备，在工程施工质量上做到严格施工要求；在软件和系统设计上为您提供了一套最严格、最优异、易用、便于维护和运行可靠收费系统；既降低操作成本，提升经济效益和减轻劳动强度，又提升工作效率现代化管理系统。2.5系统工作步骤2.5系统组成结构图 （1）. 系统组成 停车场管理系统通常分为以下四部分入口设备组成：入口控制机，入口控制机车辆检测器，监控摄像机，道闸，道闸车辆检测器，蓝牙远距离读写器（带远距离不停车功效时）。出口设备组成：出口控制机，监控摄像机，道闸，道闸车辆检测器，蓝牙远距离读写器（带远距离不停车功效时）。收费岗亭设备：电脑，岗亭收费软件，临时计费器，485转换卡，视频采集卡。管理中心设备：一卡通管理软件，停车场授权发卡器。车辆从进口进入，在入口控制机处，假如是固定卡用户，直接刷卡，入口道闸开启，许可驶入。假如是临时车辆那么在入口控制机处，车辆检测器检测到有车，许可取卡，道闸开启，车辆驶入，假如检测不到车，不吐卡。车辆驶出时，固定卡直接在出口控制机处刷卡，道闸开启，车辆驶出。 临时车辆，把卡交给收费员，计算费用，收费后，收费员开闸放行。下图是一个1进1出，带图像对比停车场管理系统安装示意图。.系统布局图下图为1进1出完整功效停车场管理系统布局示意图： 该布局图为系统完整功效图，1进1出带蓝牙远距离，摄像图像对比，满位显示器，收费显示器，帮助对讲等。对于大于多进多出系统，其实链接很简单，只要把主控计算机经过网络或光纤链接到服务器，在服务器上安装SQL SERVER 数据库，这么就能达成联网功效。下图是一个2进2出基础链接示意图，2进2出以上系统链接依次类推。.进出场步骤图 进场时，驾驶员驱车到入口控制机处，假如是固定卡用户，直接刷卡就能进出，对于远距离卡片，是进入读卡范围立即读卡，不用刷卡。固定卡读卡后，系统会判定是否在有限期内，是否有余额够用，而且判定是否有再停车场内部未出统计，假如满足上面条件，则开闸放行，不然语音提醒不放行。进场时，假如是临时卡，则驾驶员自己取卡，道闸开启，车辆通行。出场时，固定卡，直接刷卡进出。 出场时，临时卡，收费员收费后，开闸放行。 车辆不管是进或出，在开启道闸瞬间，摄像头拍照保留留为统计。 车辆经过道闸后，道闸自动落杆。 3.6系统关键设备和管理软件（1）.出入口控制机n控制机箱：最新理念设计；密封、防雨、防尘，表面采取喷塑处理，抗腐蚀、耐老化，适合室外环境使用，正常情况下十年不褪色。使用后盖开机箱门，方便打开检验及维护。nIC卡读写系统：推荐系统采取MF-1卡，此IC卡片有16个分区，可扩展为门禁、考勤、收费、通道管理、巡更等一卡通系统。卡片保密性强，含有三重相互认证。n面板信号系统：经过面板提醒灯显示，可指示IC卡读写器、 数字式车辆检测器及出卡机是否正常工作。n中英文信息显示器：采取室外超高亮LED发光管,中英文LED显示，安装在出入口控制机正面，智能卡读写器上方，以文字形式显示停车出入场时间、收费金额、卡上余额、卡使用期等相关信息，若系统不予入场或出场，则显示相关原因，明了直观。在空闲时显示时间日期、欢迎用语、或其它系统相关提醒信息。语音提醒：和电子显示器功效相匹配，以语音形式同时进行提醒，指导用户科学使用停车场。向车主汇报停车时间、缴费金额及人性化温暖语言提醒，提升系统收缴费透明度。n防水式设计，确保全天候可靠运行；n外观设计新奇，系统分级运行且不影响系统整体性能；出入口控制机技术参数技术指标：读卡类别：IC读写式，ID只读式，维根26方法工作环境温度：2060工作电源：220V AC10， 50Hz外型尺寸：1240460480（mm）通讯接口：RS485,TCP/IP CANBUS通讯距离：1200米注：选配功效均以集成方法制作，提升整体性能及外观一致性。（2）.自动道闸n数字化集成模块电路控制，车辆自动检测，闸杆遇阻后可自动升起，电机过流时间保护功效n可选择多个控制方法，线控、遥控、电脑控制、感应卡控制；n优异集成电路智能芯片及RC感性负载保护电路，控制稳定可靠；n闸杆双向自锁保护，预防人为抬杆而损坏内部结构；n可选配地感、电子压力波功效，使闸杆落杆遇阻时自动升起，预防砸人砸车；n开闸优先，闸机在运行过程中，只要主控器接收到开闸 信号，就会立即实施开闸动作；n数字记忆，闸机主控器可记忆开闸信号次数，并保持开闸状态，待车辆经过检测器和开闸次数相等时，才进行关闸动作，（须选配检测器）；n有电动手动两种工作方法，停电时自动松开离合器手动起杆。环境温度： -10+45（标准型）-25+40（低温型）环境湿度：相对湿度90%，且不凝露额定电压：AC220V10% 50Hz电机功率：250W杆 长： 4米起落时间：6秒（杆长4.5米）/3秒（杆长4.5米）表面处理：喷塑适用场所:路口、停车场、通道口等3.7停车场管理软件誉澄智能停车场管理系统采取稳定成熟数据平台，适适用于微软Win/WinXP等操作系统和SQL Server数据库平台，可实时监控到出入口车辆情况、电动栏杆状态、出卡机有没有卡等多个信息。系统采取三层结构，各层组件能单独更新、替换，使您能在以后改善中更有效降低成本，简化管理；同时可将数据处理从用户端转移到应用服务器和数据库服务器上，适应大规模和复杂应用需求；含有广泛数据库访问和复制能力；能有效提升系统并发处理能力及系统安全性。誉澄智能停车场管理软件界面人性化设计，采取汉字界面，只需会简单电脑操作而无需专业培训即可使用。停车场系统含有功效强大数据处理功效，能够对停车场管理中多种控制参数如IC卡检测，IC卡延期、图像识别等进行设置，能够进行场内车辆查询和打印收费统计报表，并能够对停车场数据进行管理。停车场管理系统软件由三个独立软件组成. 一卡通综合管理软件，岗亭收费软件，停车场数据采集服务器，.一卡通综合管理软件一卡通综合管理软件：关键是对人事，卡片，统计，系统配置等综合操作软件。该软件通常作为管理中心人员进行发卡授权，统计浏览等用处。一卡通综合管理软件含有以下功效：管理人员权限拥有三级设置，而且每一个等级全部能够设置其能够操作软件功效模块。确保了系统数据安全。人事资料建立。卡片发行。有多个方法能够获取卡号信息，能够手工录入，发卡器读入，进出控制器读入。多个收费标准设置。管理人员能够依据需要设置月卡，临时卡，充值卡不一样收费标准。岗亭收费模式和中心收费模式可选。能够依据管理员设置，进入中心收费模式，即临时卡到统一收费中心收费后，开车到出口，把卡插入吞卡口，系统自动回收卡片。通常系统默认是岗亭收费模式。卡片授权。能够授权期卡，临时卡，充值卡，贵宾卡等多个卡，并在授权时设置其收费模式。卡片挂失，退卡。经过挂失，退卡后，卡全部授权过功效不在能用。资料查询，更改。能够查询卡号，卡授权信息，人事信息。操作日志查询。统计下管理员对系统设置，发卡，授权等很关键信息。这些统计能够报表打印，也能够导出到EXCEL文件中。停车场统计浏览，收费统计，报表导出打印，数据导出到EXCEL. 在统计管理中，能够依据卡号，车牌，卡类，出入场时间，出入口编号，收费员条件进行组合查询。查询后返回查询结果，并统计收费金额。 在浏览统计时，假如系统带有图像对比功效，只要双击统计，便会显示出车辆进出时图像。统计图片将会依据管理员设置保留多久。 在浏览统计时，点击报表将会生成报表。在人事资料，操作日志统计在对应界面下也能导出其报表。 管理人员能够导出报表保留或点击报表上打印图标，打印报表。岗亭收费软件岗亭收费软件：给岗亭收费人员专用软件。关键功效：完成临时卡收费、超时补交费。车辆进出图像对比。出入口控制机通信状态实时监控。未出场车辆实时跟踪。 第三章 停车收费系统设计依据商贸市场特征,通常车流量全部较大,部分车主不遵守停车规则,任意停车,造成停车很混乱现实状况,我们提议启用停车收费管理系统,对进出车辆进行收费管理系统，能够控制内部车辆数量，给购物，娱乐用户一个宽松舒适环境.A.需求及设计分析1.配置自动发卡机,临时车主进入车场时自动取卡,系统统计下车辆进出时间,以备计算收费.2.内部职员(企业)车辆授权期卡,她们能够自己在进出控制器上刷卡,系统控制道闸开启,让其进出.3.系统配置语音和LED提醒，向驾驶员提醒信息。4.系统在进出口配置摄像头,这么在车辆进出时候全部会拍下照片,保留于数据库中,方便管理方随时查询.5.增加物业档次，一个混乱不堪市场，给人感觉就是档次很差，对于一个综合性带有娱乐功效市场，档次是很关键。 6. 因为进出车辆需要收费,所以可能部分车主会考虑不在内部停车,这么能够处理内部因为车辆太多造成混乱，降低车场内无关车辆停放，还市场内部一个宽大空间。7. 停车收费将设置一段无偿停车时间,那么很多车主会选择立即离开，加紧车辆流动，增加车位停放数量。8. 伴随社会发展，车辆会越来越多，停车位已经是一个稀有资源，一旦市场开启停车收费,能够为物业发明一部分利润。9. 未来能够选配蓝牙远距离感应系统,内部职员或企业车辆配置蓝牙卡,这么能够让车辆在进入大门感应区后,自动开启道闸,方便车辆进出.总而言之，商贸市场在安装了停车收费系统后，不仅能够改善内部停车情况，而且未来一旦收费就可能发明一定利润，物业更能合理使用停车位这种稀缺社会资源，所以更能增加物业档次，给市场带来良好影响，所以，对于商贸市场安装停车场管理系统，是很必需。B效果示意图 依据物业具体情况，西门和北门全部将设计成2进2出系统，依据现在大门尺寸和环境情况，效果示意图以下： 产品实际图形基础上以下图： 图，2个进口和2个出口，出口在安全岛上放置收费管理岗亭。岗亭是不锈钢岗亭，两半圆结构。C.施工分析 (1).产品安装效果。 (2) 西门施工图 依据西门尺寸，我们计划图，两个收费岗亭安全岛和1个小安全岛，因为一般轿车车宽只有1.4-1.6左右，所以我们设计车道最边上进车道和出口车道为2.6米，同时我们提议这个地方和人行道1.1米用一般路障隔离，这么在需要时候借一点人行道，就能够增加了车道宽度，同时也处理了进出问题。 设计两个岗亭目标是，一旦未来需要收费话，那么就需要使用到，所以在现在设计时候，我们提议在出口两个道全部做上收费岗亭安全岛。 （2）北门施工图 北门我们提议最边上出口车道使用宽车道，这么平时作为一般车辆出口，一旦有货车进车时候，能够从这里进出，该车道作为多功效车道使用，这么就没必需再单独多一条货车道必需了。 第四章 培训计划 1、本系统调试开通后，乙方无偿为甲方操作、管理人员进行培训，培训地点:能够在甲方工地进行现场指导或甲方企业培训。2、培训内容：（1）各级人员操作培训； （2）感应式IC卡管理系统工作原理及维护关键点； （3）远距离不停车收费系统工作原理及维护关键点； （4）智能通道工作原理及维护关键点； （3）系统硬件、软件组成功效特点； （4）部分常规维护及故障处理。第五章售后服务1、咨询服务 乙方提供随时电话或书面解答产品使用方面疑问。2、维修服务。 （1）故障保修时，甲方指定工程责任人通知乙方或甲方单位以书面形式将现场使用情况通知乙方；（2）乙方接通知后立即安排专员负责和甲方协调处理，二十四小时内派人到到现场处理问题. （3）无偿保修十二个月,终生有偿维护。 （4）无偿维修期内人为或自然灾难引发故障或损坏，仅收取元器件成本费。3、以下情况不属于无偿保修范围 （1）因不正常操作及人为或自然灾难而引发损坏； （2）自行拆卸换改机内任何部分（如：线路、零件）后造成损坏；（3）非我方指定专业技术人员指导安装而引发故障。4、提供更新服务 如甲方书面提出需对本产品更新提升或软件版本升级，乙方接通知后和甲方协商对已运行系统改善提升，使用户系统一直处於最优异水平和最完善状态。我们本着为用户提供优质、快捷售后服务宗旨，为用户提供最满意产品和服务!在以后工作中如有不足之处请给我们您宝贵意见和提议。
