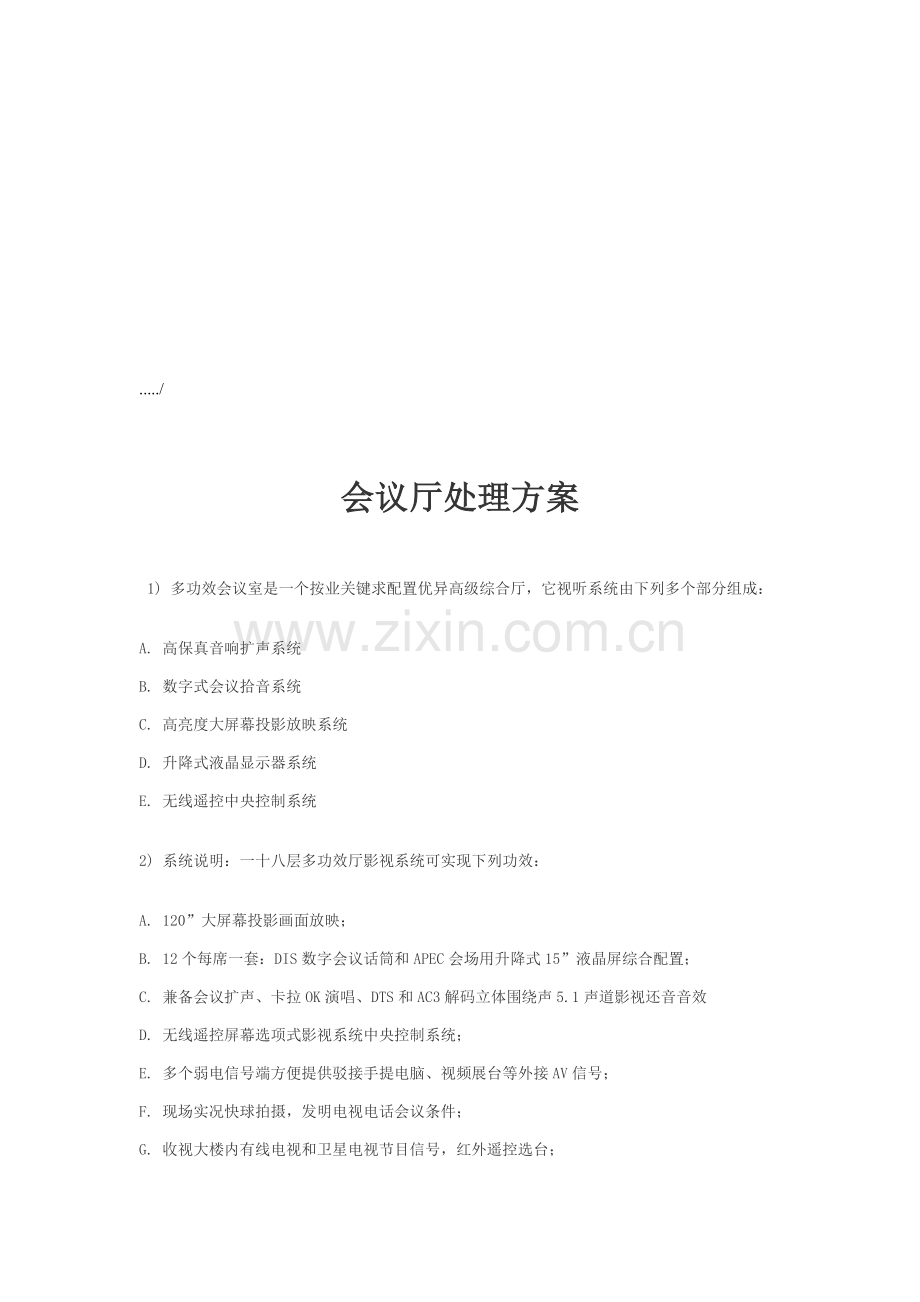

会议厅处理方案

1) 多功效会议室是一个按业关键求配置优异高级综合厅，它视听系统由下列多个部分组成：
A. 高保真音响扩声系统
B. 数字式会议拾音系统
C. 高亮度大屏幕投影放映系统
D. 升降式液晶显示器系统
E. 无线遥控中央控制系统
2) 系统说明：一十八层多功效厅影视系统可实现下列功效：
A. 120”大屏幕投影画面放映；
B. 12个每席一套：DIS数字会议话筒和APEC会场用升降式15”液晶屏综合配置；
C. 兼备会议扩声、卡拉OK演唱、DTS和AC3解码立体围绕声5.1声道影视还音音效
D. 无线遥控屏幕选项式影视系统中央控制系统；
E. 多个弱电信号端方便提供驳接手提电脑、视频展台等外接AV信号；
F. 现场实况快球拍摄，发明电视电话会议条件；
G. 收视大楼内有线电视和卫星电视节目信号，红外遥控选台；
H. 会议前后背景音乐播放，实况录音；
I. 无线话筒卡拉OK无牵挂演唱，万首曲眼光盘配置和自动评分；
J. 电动卷帘升降屏幕。
3) 系统功效：
1、以中央控制主机为中心，无线触摸屏为控制终端；
2、经过主机上RS232口连接到RS232转RS485转换模块，经过模块输出485信号控制液晶升降器统一或单独控制升降；
3、经过主机上RS232口连接到快球摄像机RS232控制口，经过无线触摸屏控制摄像机转动和图象放大缩小；
4、经过主机上KT-NET口连接TOP-PWR8电源控制器，能够控制窗帘、日光灯和设备电源，实现全部电源自动控制；
5、经过主机上KT-NET口连接TOP-LITE4调光器，能够控制白炽灯从全暗到全亮，实现无级调光；
6、经过主机上KT-NET口连接TOP-VOL2控制器，使整个指挥中心音量真正受控制；
7、因为全部设备全部受到控制，所以能够实现用户所要求对各个设备全部进行控制；对灯光、影音系统进行预设及调整；经过控制A/V矩阵，能够实现将全部音视频切换到会议室全部音视频输出设备上；经过控制RGB矩阵，能够将多台计算机RGB信号切换到投影机。
8、如筒灯开/关；射灯开/关；光管开/关；全开/全关等。
9、经过主机上RS232口控制投影机和投影屏幕控制
10、经过主机上RS232口和会议系统RS232模块做摄像机联动控制功效。

A. 高保真音响扩声系统：
    一个多功效会议厅听感效果是由建筑，扩声等原因所决定。在明确其扩声之功效特点条件下，音质设计应追求逼真兼顾良好整体效果为目标。一个含有良好听觉条件会议厅应达成以下要求：
 观众席能达成足够响度；
 声扩散性好，声音能均匀覆盖整个观众席无死角；
 达成足够清楚度和保真度，不应有显著回声、长延时、反射声、颤动回声、声聚焦和声共振等声学缺点存在。
 多功效厅主扩声音箱采取英国原装StudioMaste全音域产品，其该音箱由一只12寸全音域同轴扬声器和一只5寸高频扬声器组成，使用时将该音箱安装在支架搁放在投影幕两旁，两边墙上离地30CM留有音箱线插座，即插即用，不用时可立即搬走。
 用个会议室时，整个扩声系统以高质量语言清楚度为目标，同时在会议前后播放音乐时也含有较宽频响和音乐柔谐度。
为了确保多功效厅抗啸叫能力，我们采取了下列三个方法：
 1、 经过2×31段图示均衡器以调整主扩声音箱在厅内频率响应；
 2、 选择单方向性好心型话筒，以其本身优越轴向声接收达成良好抗啸叫效果。
 3、 系统中不配置声反馈抑制器而以合理部署扬声器方法控制啸叫产生，是为了确保扩声音质高保真度。
    在拾音传声器配置方面，我们除了为多功效厅10个席位部署DIS数字会议系统外，还有设置一套二支美国SHURE无线话筒一套供卡拉OK演唱或会议时无牵挂灵活使用。上述多种传声器均为单方向心型产品，其特点是灵敏度高，不易产生啸叫。系统采取原日本DENON 综合AV功率放大器作主控，该机有5*185W强劲功率输出，有源重低频音箱输出接口，FM/AM电台接收，DTS和AC3数字解码，多个模式音效处理。影视系统立体围绕声播放由主音箱和环境声音箱等组成。为了增强影片放映时伴音震憾效果，特配置YAMAHA YST160有源重低频音箱一只，和主音箱一样在墙上离地30CM预留有音箱线插座，不用时亦可将音箱搬走。为了确保会议室整体装潢格调，我们选择四只美国BOSE 151小型大功率产品作为环境声音箱，将其隐藏安装分布在会议室后墙和左右侧墙，由此确保了良好环境声音效。
B. 会议讨论讲话系统
    DISCDS4000会议讨论系统是一个多用、经济讨论系统，适适用在小型会议和讨论中。它含有控制会议/和其它设备联动和讨论所需全部功效。代表能够经过话筒、内置扬声器和耳机交流。它声音纯净，适适用于政府、饭店会议室，培训和教育场所，企业董事会会议室，和议会内小会议室等。
依据会场需要配置1台主席机和10台代表机，其中设置一台中央控制器，可制订讲话模式、输出音量和耳机监听音量。我们使用DIS移动式代表机，这么使得整个系统安装配置很方便灵活，能够依据会议需要随意配置。
    会议讨论讲话系统除含有一般会议扩音功效外，还应含有以下多个控制讲话方法：
压倒模式：
    系统中只有一名和会者能够讲话，任何时候有代表请求讲话（按“讲话键”）全部将会中止前者讲话而发表自己意见。主席有权中止讲话者讲话。
讨论模式：
    该模式可设定1-4个人同时含有讲话权，即最多许可四个代表话筒同时打开，超出设定人数请求将会被拒绝，即使按下话筒键亦不能打开话筒。
讨论模式（带自动关闭）：
    该模式和以上模式基础相同，但当打开话筒代表30秒内不讲话，话筒即自行关闭。主席话筒将不受以上多种模式限制，即主席话筒能够随时打开或关闭。
C. 高亮度大屏幕投影放映系统
    本方案所谓影视系统包含有线和播控影视射频、视频讯号经过投影机在屏幕上播映和在会议桌上采取每位一个，现在中国最优异升降式15”液晶显示器，一样也可选看视频节目和数据信号，以配合现代化手段和技术
应用产生影视画面一个优异方法。一样，一个含有良好影视观赏效果会议应达成以下要求：
 播映亮度高，在含有适量环境照明条件下不影响观看。
 画面清楚度、分辨率高。
 彩色还原性好，放映保真度好。
    在视频系统中我们选择投影机为日本爱普生产品，设计投影画面为120”，该投影机为高分辨率、高亮度液晶投影机，投影机采取最新带微型透镜液晶板以提升透光率，并辅以新技术200瓦，寿命小时UHP灯，经过独特P/S光偏振系统提升光线利用率，得到4000ANSI流明超高亮度。XGA（1024*768）高分辨可直接和图形工作站连接，并可压缩支持SXGA（12800*1024）分辨率显示。机器体积为319*168*429mm重量8.4Kg，含有良好散热空间及优良稳定性，铝镁合金外壳及多个输入端口（HD15、RGBHV、USB、S-VIDEO、RGB视频分色输入），红外、有线遥控、RS232等多个控制方法，使得该机器成为不可多得多功效投影机。
    因为这间会议室装潢格局特殊性，使得投影机无法在正常位置安装，所以我们特意配置了该投影机专用长焦距投影机镜头，能够实现投影机超远距离投影。
    投影幕采取加拿大美视电动屏幕，投影画面为120”，反光率高，可达2倍以上反射率，十分适宜于受照明灯光影响场所。
关键特点：
1、 任何地方安装全部简单；
2、 高质量铝合金框架，精巧外观；
3、 低噪声马达；
4、 线控遥控，操作简单，悠闲顺畅；
5、 能满足220、230、240V，50 HZ/60HZ电源；
6、 有效映像，视频解析度极好，图象极其明亮；
7、 屏幕表面分为白色玻璃幕和无光泽玻璃纤维幕，黑色边框。

经过视频系统设备贯通，该投影机可即时切换播放下列图像内容：
    手提式电脑或其它电脑显示器中画面（会议桌下及播控室处预留三个接口）；书写及实物投影（由视频展示台实现，视频展示台未作配置）；VCD、DVD、MVD、PDVD等镭射光盘；二只现场半球罩快球摄像机拍摄实况情景；大楼内闭路电视节目内容和卫星节目信号（播控室中需放至电视终端盒）；
D. 升降式液晶显示器系统
    现在已进入信息化、数字化时代。天天全部有大量信息资料要处理，有很多时候需要决议者们在一起，经过开会形式掌握和了解这些信息。在这种会议中，有可能即要显示视频图片资料，同时又要显示计算机数据资料；也有可能在参与会议人中，不一样人在同时要看不一样显示资料等,在这些情况下，传统指靠一台投影机是无法实现，而且部分位置观看时不舒适或看不清，也不便于统计。因为拓创液晶升降系统采取日本电机，在系统稳定性、外观、噪音方面优于其它企业产品，在技术支持上能和拓创中央控制系统比较轻易兼容，基于上述原因，拟采取拓创液晶升降系统。
关键特点：
1、采取日本东方电机；
2、采取微波和数字同时定位识别处理技术，结合行程开关、双重保护；
3、采取自动复位内置锁定；
4、任意角度调整液晶屏方向；
5、采取承轴滚动方法，运行平稳；
6、超低噪音，运行时声音低于30分贝 ；
7、薄模式手动控制按键，RS485、RF遥控和手动控制三种功效；
8、适适用于15寸、17寸、19寸、21寸液晶显示器
9、本产品是含有高可靠性智能控制设备，设计中采取容错技术，并能够自我判定故障点，并采取了高抗干扰能力通信接口电路，确保了通信可靠性，含有RF遥控功效和RS485通信功效，用户能够方便完成演示过程；

E. 无线遥控中央控制系统
    在该会议室中我们考虑使用广州拓创中央控制器来管理操作全部内部设备，同时全部控制操作由彩色无线触摸屏来实现，它采取单向RF通讯方法，不象红外信号那样轻易受到阻挡或干扰，而且无线方法能够最大程度方便使用者。
    在会议中使用多种切换设备，如VGA切换、视频切换等全部是能够触摸屏进行操作，不需要用户手工干预或经过复杂步骤，这就最大程度避免用户使用上复杂度，这一点对任何智能会议室，尤其是举行关键会议场所，是极为关键细节问题。
触摸屏操作界面能够依据用户需要提供汉字菜单形式。控制部分关键功效有：
1.音量控制、播放设备控制（DVD/录象机等）
2.电动投影幕升降、投影机开闭、信号选择操作等
3.信号切换控制（VGA或视频投影内容选择等）
4.摄象快球变焦和移动控制等
F. 信号切换系统
拓创系列是专门为多功效会议室显示信号和高分辨率图像信号显示切换而设计高性能智能信号分配设备，用于将信号切换输出全部通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场所。
关键特点：
采取最新32位内嵌式处理器；
采取大规模高分辨率芯片，含有长线驱动功效；
采取信号长距离传输失真增益赔偿技术；
采取同时信号校正技术；
采取可编程逻辑阵列电路，任意交互切换；
输入和输出端采取AMP企业BNC接口；
兼容市场全部同类产品代码和指令；
专用端口，能直接和拓创ST-6500C无线触摸屏*连接，即插即用；
特有TCP/IP网络控制管理功效*，能经过以太网控制；
全贴片SMD工艺，特有ESD静电保护功效；
拓创系列RGB电脑信号切换器是专门为计算机显示信号和高分辨率RGB图像信号显示切换而设计高性能智能矩阵开关设备，用于将各路电脑信号输出通道中任一通道上，该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场所。
本产品是含有高可靠性智能设备，设计中采取容错技术，并能够自我判定故障点、启用备用电路，并采取了高抗干扰能力通信接口电路，确保了通信可靠性，含有红外遥控功效和RS232通信功效，用户能够方便完成演示过程中信号切换。
本产品带有断电现现场切换记忆保护、LCD液晶显示等功效，含有RS232通讯通讯接口，能够方便和电脑、遥控系统或多种远端控制设备（如快思聪、AMX控制系统）配合使用。
多功效会议室效果图:

设备清单：
1、中央控制系统
1
中央控制主机
TOP-6800
拓创
中国
1

彩色无线触摸屏
ST-6500C
拓创
中国
1
充电座
ST-DS
拓创
中国
1
充电电池
TOP-TCPS
拓创
中国
1
无线接收器
TOP-RFGW
拓创
中国
1
2
红外发射棒
IRP
拓创
中国
8

3
有线触摸屏
TOP-6000
拓创
中国
1

4
VGA矩阵
VGA1601
拓创
中国
1

5
AV矩阵
AV804
拓创
中国
1

6
VGA分配器
VGA0116
拓创
中国
1

7
3路音量模块
TOP-VOL2
拓创
中国
1

8
8路电源控制器
TOP-PWR8
拓创
中国
2

9
4路调光器
TOP-LITE4
拓创
中国
1

10
系统软件编程
TOP-RUN
拓创
中国
1

2、会议系统
1
中央处理器
CU4005
DIS
丹麦
1

2
代表单元
DM4410P
DIS
丹麦
15

3
主席单元
CM4410P
DIS
丹麦
1

4
20米延长线缆
CA4400 -20
DIS
丹麦
1

5
15针SUB-D型连接头
CO4000
DIS
丹麦
1

6
232 界面控制输出卡
RS232
DIS
丹麦
1

7
彩色智能摄像机
BL-601APC
贝尔
香港
2

3、显示系统
1
投影机
EMP-7900
爱普生
日本
1

2
投影屏幕
120寸
美视
加拿大
1

3
投影吊架
BB1
拓创
中国
1

4
液晶升降系统
PX-15
拓创
合资
16

5
电动吊架
M210
拓创
合资
1

6
多功效液压接口
TOP-601
拓创
合资
16

7
液晶屏
540N
三星
韩国
16

4、音响设备
1
12寸全频音箱
PM112
StudioMaster
英国
2

2
全频功放机
AVR-2105
DENON
日本
1

3
调音台
PA12
A&H
英国
1

4
无线手持话筒
PGX24/SM58
SHURE
美国
2

5
双31段均衡器
1231
DBX
美国
1

6
全音域扬声器
151
BOSE
美国
4

7
有源重低频音箱
YST160
YAMAHA
日本
1

8
DVD
585P
SONY
日本
1

9
MD机
MDS-JE480
sony
日本
1

10
电视盒
2488
佳得美
中国
1

11
音箱支架
AVT

中国
2

5、其它设备
1
机柜

2
VGA线

3
音视频线

4
电源线

5
控制线

6
音箱线

7
接口一批
