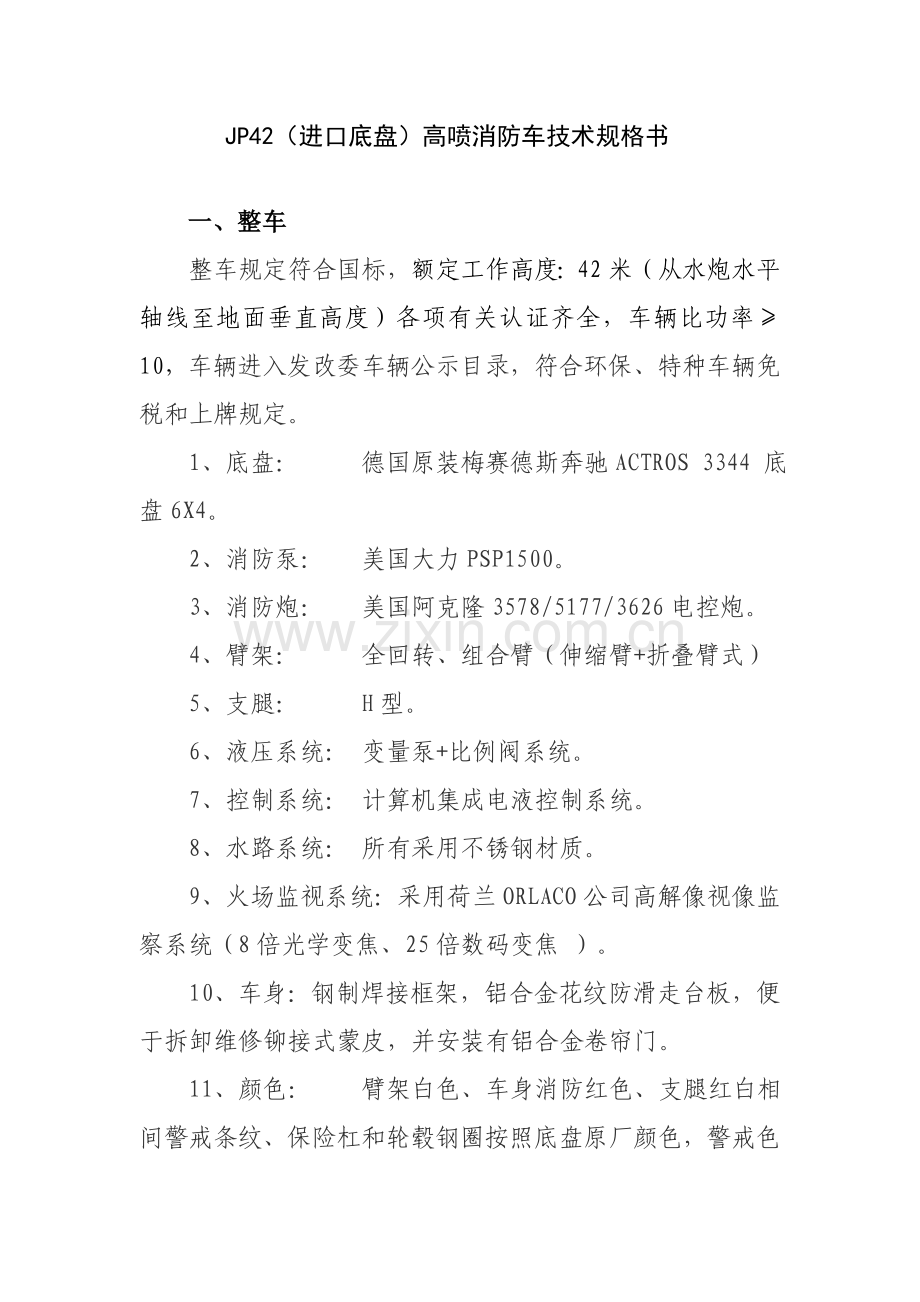

JP42（进口底盘）高喷消防车技术规格书JP42（进口底盘）高喷消防车技术规格书一、整车整车规定符合国标，额定工作高度：42米（从水炮水平轴线至地面垂直高度）各项有关认证齐全，车辆比功率10，车辆进入发改委车辆公示目录，符合环保、特种车辆免税和上牌规定。 1、底盘： 德国原装梅赛德斯奔驰ACTROS 3344 底盘6X4。2、消防泵： 美国大力PSP1500。3、消防炮： 美国阿克隆3578/5177/3626电控炮。4、臂架： 全回转、组合臂（伸缩臂+折叠臂式）5、支腿： H型。6、液压系统： 变量泵+比例阀系统。7、控制系统： 计算机集成电液控制系统。8、水路系统： 所有采用不锈钢材质。9、火场监视系统：采用荷兰ORLACO公司高解像视像监察系统（8倍光学变焦、25倍数码变焦 ）。10、车身：钢制焊接框架，铝合金花纹防滑走台板，便于拆卸维修铆接式蒙皮，并安装有铝合金卷帘门。11、颜色： 臂架白色、车身消防红色、支腿红白相间警戒条纹、保险杠和轮毂钢圈按照底盘原厂颜色，警戒色按照国家有关规定。二、JP42进口底盘消防车技术参数表 类 别项 目单 位参 数尺寸参数整机全长mm12200整机总宽mm2500整机总高mm3950轴距1轴2轴mm45002轴3轴mm1350轮距前轴mm2035后轴mm1804质量参数灭火剂额定装载质量水Kg5000泡沫液Kg3000整备质量23850前轴轴荷Kg5700双后轴轴荷Kg18150满载质量3前轴轴荷Kg6950双后轴轴荷Kg25050动力参数发动机型号OM501LAOM501LA./18发动机功率kw/rpm320/1800行驶参数最高车速km/h90最小转弯直径m20接近角16拜别角9制动距离（车速为30km/h）m10最小离地间隙mm290最大爬坡度%25三、底盘1、底盘型号： Mercedes-Benz Actros 3344 2、发动机型号/型式： OM501LA./18涡轮增压中冷智能控制柴油发动机 。 3、发动机功率： 323Kw（440马力）/（1800r/min时）。4、发动机最大扭矩： Nm/（1080r/min时）5、发动机控制： 奔驰Telligent智能发动机管理系统奔驰Telligent智能保养系统自动巡航系统及电子限速系统。6、最高车速： 90km/h7、轴距： 4500+1350mm8、排放： 欧9、变速箱： 全同步变速箱、16个迈进挡，2个倒挡，奔驰Telligent智能换档系统。10、前桥： 7吨11：中、后桥： 26吨12、前悬挂： 7.5吨抛物线钢板弹簧13、后悬挂： 2X15吨抛物线钢板弹簧14、电气系统： 发电机：28V/80A15、蓄电池： 免维护2x12V/165Ah，电池箱可闭锁带蓄电池电源主开关车辆电子限速仪，限速90公里/小时带电子巡航控制。16、燃油系统： 300升钢质主油箱油箱油箱盖带锁，加油口带滤网、燃油粗滤器 。17、制动系统： 奔驰Telligent智能制动系统带防抱死（ABS）功能和加速防滑控制（ASR）功能、先后轮盘式制动器、双回路压缩空气制动、发动机常开阀辅助制动系统及排气制动系统、驻坡起步辅助功能、制动间隙自动调节制动系统管路漏气保护（手刹释放装置）弹簧力作用驻车制动系统，作用于后桥。18、驾驶室：低顶宽体驾驶室带卧铺，乘员2人。驾驶室液压翻转装置中控门锁电动调节可加热后视镜，驾驶员侧可加热广角后视镜副驾驶员前侧广角后视镜，副驾驶侧下视镜，前望地镜，电动门窗CD收音机，暖风/通风系统，空调系统，粉尘过滤器。19、轮胎及轮辋： 9.00x22.5轮辋 315/80 R 22.5轮胎四、支腿1、型式： H型2、跨距： 6000 mm（纵向）X5400 mm（横向）3、截面： 矩形等截面，进口高强板材焊接成型4、支腿最大支反力： 120kN5、容许支腿展开最小空间宽度：不不不大于4000mm（即在4米宽路面可展开作业）6、支腿操作： 自动展开调平操作7、支腿垫板尺寸： 500mmX500mm五、臂架1、臂架节数/型式： 4节伸缩+1节折叠臂 （不不大于39600mm）2、变幅角度： 伸缩臂架：-385、伸缩臂架与折叠臂间：01803、变幅机构： 伸缩臂架：双变幅油缸 折叠臂：油缸+连杆组4、臂架布置形式： 折叠臂铰接在第4节伸缩臂臂头，行驶状态时折叠臂伸缩收在折叠臂下面，置于支架上。5、臂架主材料： 采用进口高强钢板,抗屈服强度不低于Q960，“U”型折弯加工，双面焊接成型。六、转台1、中心回转接头： 水、电、液一体式2、回转机构： 马达驱动减速机实现任意360持续回转3、回转支承： 外齿、接触球式4、转台材料： 进口高强钢板焊接成型七、水路系统1、流量/水路系统额定压力：6000L/min/2.5MPa2、水路系统安全阀压力： 2.0MPa3、水箱容量： 5000kg4、泡沫容量： 3000kg5、别的水管： 所有采用304不锈钢材质6、水炮型号： 美国AKRON3578+51777、水泵型号： 美国PSP1500 8、水泵工作压力： 12.2MPa9、泡沫比例混合器： 环泵式泡沫比例混合器，6%比例，流量可调节。10、水压显示位置： 一种，驾驶室后操作面板。11、水炮型式： 电动控制水炮、实现水平回转、俯仰和变化水流形状 安装位置：臂架前方，带40米距离有线遥控。12、水路主管路通径： DN10013、水路接口:车身左侧： 出水口，带球阀和卡式消防接口DN80 2个 注水口，卡式消防接口DN80 2个 吸水口，带闷盖和内扣式消防接口 DN150 2个车身右侧： 出水口，带球阀和卡式消防接口DN80 2个 注水口， 卡式消防接口DN80 2个 吸水口，带闷盖和内扣式消防接口 DN125 2个14、水罐材料： 304不锈钢，底板厚度5mm，侧板厚度4mm，顶板4mm， 隔板厚度3mm15、罐体连接方式： 弹性连接16、罐体检修孔尺寸： 不不大于500mm17、余水排放管径： 25mm八、安全保护系统1、上下车互锁： 支腿未展开时臂架不能动作；臂架离开支架时支腿不能动作。2、臂架缓冲保护： 极限位置以及突然操作手柄，系统能自动实现加减速。3、回转对中保护： 回转在接近中位时，自动降速，保证中位精准对准。4、水路超压保护： 当水炮入口压力超过额定值时，水路自动泻压。5、水罐涨罐保护： 除了设立足够大孔径溢水口，还设立罐了口压力溢流装置，水罐补水时，防止意外超压。6、软腿保护： 当臂架在动作过程中，支腿浮现虚腿，自动报警。7、应急功能： 所有液压阀都带有应急机械操作；系统带有应急动力源，汽油发动机动力或油泵浮现故障时，用于收拢臂架和支腿。8、发动机限速： 臂架动作时，依照液压油需求，自动限制发动机转速；当水泵工作时，防止水路超压或水泵超速，自动限制发动机转速。9、臂架限幅保护： 臂架接近极限幅度时，能自动缓慢停止。10、回转缓冲保护： 回转突然停止，系统可以有效实现缓冲。11、车身防碰撞： 臂架在负角度变幅回转时，为了防止臂架碰撞车身，回转到一定方位时，自动停止危险方向回转。12、支腿动作报警： 支腿动作时，声光自动报警，防止触碰伤人。13、车辆自动集中润滑系统：自动定期为车辆重要部位提供润滑保养。14、倒车监视系统： 在驾驶室驾驶员可观测到车辆后尾部图像，利于倒车。九、电气系统1、控制系统：基于CAN总线智能控制系统（控制器+显示屏+控制程序）。2、操作位置：共五个。一种在驾驶室后部（支腿操作）；一种转台左侧，并带有座椅（上车和水炮操作）；另两个在车身前部左、右两侧（水泵操作）；尚有一种为遥控操作，可在距离车辆40米位置对车辆上车臂架、水炮、发动机进行操作。3、屏幕：采用军用液晶显示屏，可在各种恶劣环境下正常显示，位于驾驶室后部操作台。4、灯光照明系统：臂架顶端带有一种70W氙气防暴探照灯，操作仪表台设立仪表夜间照明灯，支腿动作设立黄色警示灯。5、警灯警报器系统：驾驶室顶左右各有一种圆形警灯、车身左右上部各有四个长方形红蓝相间频闪警灯，车尾左右各设一种方形红色频闪警灯；警灯警报器在驾驶室内集成操作，警报器具备消防警报声、警笛声、对外喊话等各种功能。6、电缆及接插件： 采用防水性能达到IP67进口接插件，臂架拖链及电缆为进口产品。7、支腿操作：手动人工操作。8、臂架操作：手柄无级控制、电控强制操作、手动强制操作。9、各操作面板功能：驾驶室后泵室操作面板功能： 操作（按钮、旋钮、钮子开关、手柄）-臂架操作（两个操作手柄）、水路各阀门操作、消防炮操作（按钮开关）、消防泵开关、消防炮开关、发动机启动熄火、应急泵开关、油门加减速、防碰撞开关、紧急停止、各种灯光开关、踏脚开关；其中消防系统操作规定简朴、便捷，各开关位置符合人体工学设计，任何一种功能实现不超过三个开关操作。显示-水位或泡沫液位、液压表、消防泵转速表（带计时器）、水压表、水路真空表、支腿状态信号灯、臂架动作受限、臂架对中、炮未回到位。车身后部下车操作面板功能：操作：支腿伸缩开关状态、紧急停止、支腿照明、发动机启动/熄火、上下车切换、支腿水平状况、液压油滤芯堵塞信号灯等。转台处操作面板功能：发动机启动/熄火、上车操作手柄、水炮操作集成、紧急停止、液压油泵取力、探照灯控制 显示-上车臂架工作状况图形和数字显示、车辆性能参数、维修保养信息以及火场观测仪图像。作业状态重要技术规定类别项目单位参数性能参数额定工作高度m42最大工作幅度m19支腿跨距（纵横）m6.05.4变幅范畴-385工作速度臂架动作时间s110支腿展开时间s30回转速度r/min02消防性能消防泵额定流量L/s60额定压力MPa1.7消防炮水 炮额定射程m85额定流量L/s60额定压力MPa0.8泡沫炮额定射程m60额定流量L/s48额定压力MPa0.9炮头摆动范畴上下：-1350左右：170十、液压系统1、液压系统型式：变量泵+比例阀系统。2、系统额定压力： 23Mpa。 3、臂架操作阀：液压先导高性能电磁比例阀，臂架动作时、发动机转速自动升至额定转速。4、支腿阀：电磁比例阀，支腿自动动作时，发动机转速自动升高。5、油缸数量：伸缩臂变幅油缸：2根（对称布置）、伸缩油缸：1根、折叠臂变幅油缸：1根、水平支腿油缸：4根、支腿垂直油缸：4根。 6、应急泵：汽油发动机备用动力应急泵一种。7、滤油器：进口、泵出口一种管路滤油器、油箱一种回油滤油器，带滤芯堵塞发讯批示。8、液压油规格： 银川地区使用，抗寒10号航空液压油。9、油箱容量： 不不大于400L。10、液压胶管：航空液压油管，带多层钢丝防护网。11、液压钢管：精密无缝镀锌钢管。12、平衡阀：德国哈威产品。13、换向阀：德国哈威产品。14、溢流阀：双重保护（主阀溢流、臂架比例阀溢流）。十一、取力器1、型式：消防泵取力器为夹心式，带离合器功能，可远程操作。油泵取力器为变速箱后取力，机械式。2、取力操纵方式：电气控制。3、位置：消防泵取力器位于变速箱正上部，油泵取力器位于变速箱后下部。十二、车身1、材质：骨架采用优质钢型材，涂防锈底漆，走台板为全铝合金防滑花纹板，并进行阳极氧化解决。围板为优质钢板。2、构造：车身框架与蒙板之间采用铆接方式，以便于维修保养，车身外表面光滑、平整、美观，有效减震，避免松动。器材箱内器材架采用高强度铝合金型材内藏式搭接技术，合理布置器材架，强度高、外形美观、组合灵活性强，最大限度运用空间放置器材，提高空间运用率和可变性。卷帘门：共6个，器材箱左右两侧和泵室门为高强度铝合金卷帘门，配备自动启动照明灯。上翻门：2个，位于泵室下方，供操作人员接近泵室使用，泵室内部可放置吸水管。3、踏梯：车辆中部靠后，左右各一，固定式。4、整车油漆车身外露表面重要为红色光亮漆，罐体表白为红色桔纹油漆，顶部采用防滑油漆或铝合金花纹板。十三、执行原则GB1495 汽车加速行驶车外噪声限值及测量办法GB1589 汽车外廓尺寸限界GB3847 压燃式发动机和装用压燃式发动机车辆排气可见污染物值及测试办法GB4094 汽车操纵件、批示器及信号装置标志GB4785 汽车及挂车外部照明和信号数量位置和光色GB5920 汽车前位灯、后位灯、示廓灯和制动灯配光性能GB6244 消防车通用底盘系列、型式、基本参数和技术规定GB7063 汽车护轮板GB7258 机动车运营安全技术条件GB7956 消防车消防性能规定和实验办法GB8410 汽车内饰材料燃烧特性GB8108 车用电子警报器性能规定和实验办法。GB11567.111567.2 汽车和挂车侧面及后下部防护装置规定GB/T12467 焊接位置保证普通原则GB15084 汽车后视镜性能和安装规定GB15741 汽车和挂车号牌板（架）及其位置 GB16279 消防车定型实验规程GB17691 车用压燃式发动机排气污染物排放限值及测试办法GB18296 汽车燃油箱安全性能规定和实验办法GB/T18411 道路车辆 产品标牌GA/T114 消防车产品型号编制办法QC/T252 专用汽车定型实验规程QC/T484 汽车油漆涂层JB2864 汽车用电镀层和化学解决层JB/ZQ3011 工程机械焊接通用技术条件十四、JP42举高喷射消防车技术文献序号名称数量备注1JP42举高喷射消防车1 台2JP42产品合格证1 份3JP42操作手册1 份4JP42维修手册1 份5JP42零部件图册1 份6JP42随机工具明细表1 份维修手册附录7JP42重要配套件明细表1 份维修手册附录8JP42随机备件明细表1 份维修手册附录9JP42随机备件1 套随车发运10JP42随机工具1 套随车发运11底盘装箱单及装箱单中所规定文献1 份JP42举高喷射消防车随机工具表序号代号名称规格数量备注11104内六方扳手3171套21107活动扳手150181件31104活动扳手300361件41105螺丝刀500.42.5I-IP1件51106螺丝刀750.64I-IP1件61107螺丝刀1250.85.5I-IP1件71108螺丝刀2501.610I-IP1件81106杠杆式黄油枪200mm31件91109螺丝刀11003B1件101100螺丝刀3B1件111101小锤0.88Kg1件121108钳子180mm1件131105管钳300mm Q 1件141101鲤鱼钳165mm1件1511413065急救包AK-1201件萧山安忆1612110297地上消防栓扳手S4501件1712110298地下消防栓扳手FBX8001件1812100162雄螺环1501件1912100163滤水器接口1501件2012100164滤水器1501件2112100165吸水管150 L=4根22无后坐力水枪65卡扣式2把2310610170异型接口KXK80内扣/80雌4件2410610212异型接口KXK65内扣/80雌4件2510610213卡式异径接口KJK65雄/80雌4件2610610140卡式异径接口KJK65雌/80雄4件2710610137水带20-80-208根卡式接口2810610137水带20-65-208根卡式接口2912053660钩头扳手1501件3012100262水带包布2件3112100263水带护桥橡胶2件十五、质量保证1、整车 质保24个月或五万公里 （以先达到者为准）2、质保期外终身提供维修协助，接到服务信息24小时内到位服务。3、车辆到位后二年内，每四个月安排一次积极上门免费保养服务和从第三年起到第五年内，每年安排一次积极上门免费保养服务。并对顾客进行技能再培训。4、厂家须终身提供优质配件，接到需求信息后48小时内发货到位。5、人员培训 厂家须对五名操作人员提供免培训费（包括交通、食宿费用）进行技术业务培训，培训时间为车辆售后一种月内，培训内容为车辆操作使用与维修保养，培训期计10天。地点：厂家 。序号代号名称数量装配位置备注110130006O形圈9.51.8G4泵室放水装置GB/T3452.1-210130001O形圈142.65G6液压管路GB/T3452.1-310130002O形圈11.22.65G4液压管路GB/T3452.1-410130168O形圈22.42.65G4液压管路GB/T3452.1-510130234O形圈713.55G1液压吸油法兰GB/T3452.1-610130005O形圈1185.3G1消防管路GB/T3452.1-710130417O形圈1503.55G1消防管路GB/T3452.1-810130008O形圈1405.3G3消防管路GB/T3452.1-920240032行程开关1臂架支架SZL-WL-B1020240001接近开关1支腿检测DW-AD-613-M181120240243继电器1电气控制箱51001961210240004保险丝管10电气控制箱BX304 20A1310240005保险丝管10电气控制箱BX304 10A1420240003灯泡3电气控制箱700.000.2JP42举高喷射消防车易损随机备件表
