超纯水系统综合项目工程专项方案.doc

超纯水系统
设
计
方
案

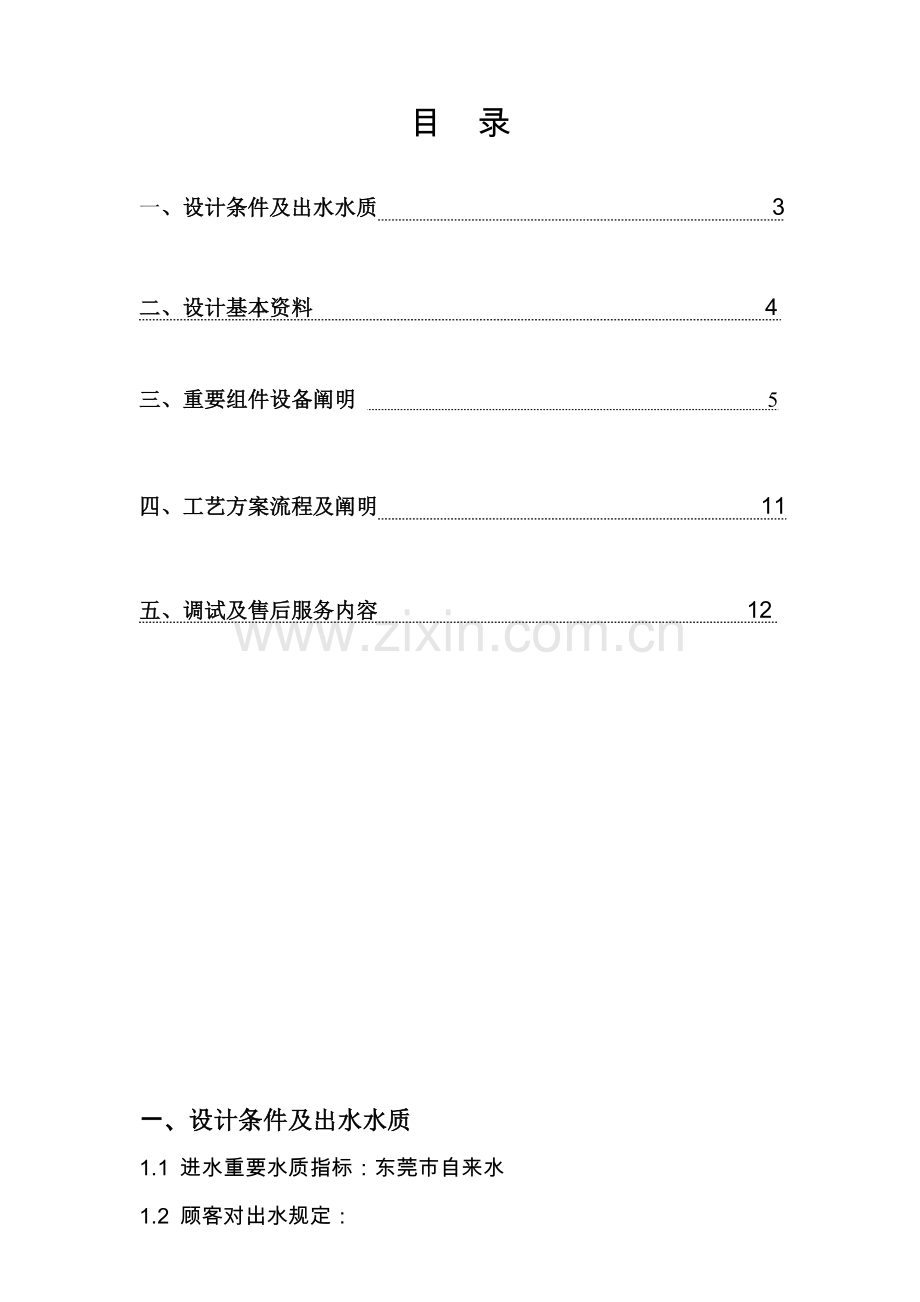

目 录
一、设计条件及出水水质 3

二、设计基本资料 4

三、重要组件设备阐明 5

四、工艺方案流程及阐明 11

五、调试及售后服务内容 12

一、设计条件及出水水质
1.1 进水重要水质指标：东莞市自来水
1.2 顾客对出水规定：
出水量：超纯水9吨/小时
出水水质：主机系统超纯水：电阻率≥18MΩ.㎝@25℃；
出水温度：常温。
1.3水质检测：随机自带有电导率仪，出水电导率在线显示。
1.4 设备最后产水量：纯水10吨/小时@25℃；超纯水9吨/小时@25℃；
1.5系统总进水量：15m3/h；
1.6一级反渗入回收率≥60%；
1.7第一级反渗入浓水直接排放；
1.8 CEDI装置回收率：85～95%,浓水回收为RO系统原水。
1.9 控制方式： PLC自动&手动控制。

二、设计基本资料
2.1 设计根据
（1）《中华人民共和国环保法》
（2）《中华人民共和国水污染防治法》
（3）《给排水构筑物施工及验收规范》（GBJ125-1989）
（4）《给排水管道工程施工及验收规范》（GB50268-1997）
（5）《给排水工程构造设计规范》（GBJ69-1984）
（6）《低压电器设计规范》（GB50054-1995）
（7）《水解决设备制造技术条件》（JB|T2932-1999）
（8）有关反渗入膜生产厂家所提供技术资料。。
2.2、设计原则
1．采用成熟、先进工艺，运营可靠，操作简朴以便。
2．对反渗入膜清洗系统当前建设投资于此后运营费用做综合技术经济分析，尽量用至少资金达到抱负规定。
3．依照厂方实际状况，采用先进设备，占地少，投资省，运营费用低，操作管理以便。
4. 对回收统总费用投入增量与回收系统运营可靠性及发生故障时对环境危害性作综合技术经济分析，尽量用至少资金投入达到系统运营安全可靠，操作简朴以便。
5. 认真执行国家经济建设方针、政策和国家现行技术原则、规范，遵守法律、法规。

三、重要组件及设备阐明
1、RO主机

设备构成
序号
名    称
型号尺寸
数量
产  地
材 质
1
高压泵
CDL16-120
2台
南方
SUS304
2
RO膜
BW30-365
10支
陶氏Filmtec

3
RO膜壳
8040
2支
天佑
FRP
7
低压开关
JA-206
1支
JACO

8
高压开关
JA-220
2支
JACO

9
防震压力表
0-400PSI
4支
协钢

10
防震压力表
0-150PSI
2支
协钢

11
管道流量计
15m³/h
1支
余姚

管道流量计
10m³/h
1支
余姚

12
截止阀
DN65
1支

SUS
13
截止阀
DN50
1支

SUS
14
进水电动阀
DN65
1支

不锈钢
15
冲洗电动阀
DN50
1支

不锈钢
16
机架

1台

SUS304
17
电导率仪
8840
2台
+GF+

18
5μm精密过滤滤芯
40″×9芯
1台
上海格氏
PP聚丙烯

19
UV杀菌装置
VGUV-F-44
1台
威固

技术参数
1、产水流量：10t/h
4、进水压力：1.0～2MPa
2、工作温度：5℃～35℃
5、电源：380V,50HZ
3、控制方式： PLC自动&手动控制
作用及
出水水质
1、重要除去水中各种离子，脱盐率可达99.5%以上
2、出水电导率在1～10μS/cm（25℃）

2.1原水箱
原水箱为RO系统缓冲水箱，这里配备一台容积为5 m3PE水箱。水箱配水位控制器、自动控制进水阀门；当水位低时自动补水；高位时自动停止补水；保证原水泵在非低水位启动

设备构成
序号
名   称
型号
数量
产  地
备   注
1
水 箱
5m3
1台
爱迪威

2
液位控制器
浮球式
1台
台湾

3
进水控制阀
DN50
1支

技术参数
1、水箱容量： 5 m3
2、水箱工作温度：０℃～60℃

2.2原水泵
为后续预解决设备提供稳定压力和水量。
原 水 泵
型号：CDL16-30
2台
产地：
南方
材质：
SUS304
技术参数
1、流量：15t/h  ，扬程：30米

2.3石英砂过滤器

设备构成
序号
名   称
型号尺寸
数量
产  地
材  料
1
自动控制阀门
DN65
5台

阀体SUS
2
滤桶（内衬橡胶）
Ф800mm
1台

A3碳钢
3
石英砂
0.5～16mm
700Kg
山西

技术参数
1、设计流量： 15t/h
4、工作压力：0.2～0.4MPa
2、工作温度：0℃～45℃
5、电源：220V,50HZ
3、控制方式：PLC控制
6、反洗周期：24H
作用及出水水质
1、除去水中悬浮杂质、防止堵塞后级设备
2、进水浊度≤20度时，出水浊度≤1度
注：ABS为丙烯腈、丁二烯和苯乙烯共聚物，化学性质稳定、强度高、耐腐蚀、安全无毒，使用广。

2.4活性炭过滤器

设备构成
序号
名   称
型号尺寸
数 量
产  地
材  料
1
自动控制阀
DN65
5台

阀体SUS
2
滤桶（内衬橡胶）
Ф800mm
1台

A3碳钢
3
活性炭
1～2mm
300Kg
河北承德

技术参数
1、设计流量：15t/h
4、工作压力：0.2～4.0MPa
2、工作温度：0℃～45℃
5、电源：220V,50HZ
3、控制方式：PLC控制
6、反洗周期：24h
作用及出
水水质
1、重要除去水中余氯，也能去除一某些有机物及重金属离子。防止余氯降解软水器树脂及反渗入膜
2、进水Cl≤0.30mg/L，出水≤0.1mg/L

2.5热互换器
  它重要作用为运用流体热传导来保证进水温度，以满足系统对水温规定。

 设备构成
序号
名   称
型号尺寸
数量
产  地
备  注
1
板框式热互换器

1台

 技术参数
1、设计流量： 15t/h

2.6水质软化系统

设备构成
序号
名   称
型号尺寸
数量
产  地
备  注
1
自动控制阀
DN65
5台

阀体SUS
2
滤桶（内衬橡胶）
Ф800mm
1台

A3碳钢
3
树脂
阳树脂
600L
争光

技术参数
1、设计流量： 15t/h
3、工作压力：0.2～0.4Mpa
2、工作温度：0℃～45℃
4、电源：220V,50HZ
作用及出水水质
1、用于防止水中Ca2+、Mg2+在反渗入膜内形成垢体堵塞膜通道。

2.7 软化水箱
。

 设备构成
序号
名   称
型号
数量
产  地
备   注
1
水 箱
5m3
1台
爱迪威

2
液位控制器
浮球式
1台
台湾

3
RO送水泵
CDL16-30
2台
南方

2.8 RO产水箱

 设备构成
序号
名   称
型号
数量
产  地
备   注
1
水 箱
5m3
1台
爱迪威

2
液位控制器
浮球式
1台
台湾

3.1 脱气装置

 设备构成
序号
名   称
型号尺寸
数量
产  地
备   注
1
脱气膜
HF-DG4040
1台
杭州

2
真空泵

1台
上海

技术参数
1、产水流量5~10m3/h.25℃
2、CO2脱除率：90％

3.2精密过滤器

设备构成
序 号
名   称
型号尺寸
数量
产  地
材  料
1
过滤器主体
Φ300
2台
深 圳
SUS304
2
折叠滤芯
40″
10支
上海
PP
技术参数
1、设计流量：10t/h
3、工作压力：0.2～0.4MPa
2、工作温度：0℃～45℃
4、过滤精度：0.45μm
运营能耗
约半年左右更换一次滤芯，平时无需反冲洗等操作

3.3 CEDI持续电除盐装置
老式混床离子互换系统已经越来越无法满足当代工业和环保需要，于是以膜、树脂和电化学原理相结合CEDI技术成为水解决技术一场革命。其离子互换树脂再生使用是电，而不再需要酸碱，因而更满足于当今世界环保规定。自从1986年CEDI 膜堆技术工业化以来，全世界已安装了数千套CEDI 系统，特别在制药、半导体、电力和表面清洗等工业中得到了大力发展，同步在废水解决、饮料及微生物等领域也得到广泛使用。 CEDI 装置是应用在反渗入系统之后，取代老式混合离子互换技术（MB-DI）生产稳定去离子水。CEDI技术与混合离子互换技术相比有如下长处:
l        浓水室使用专利树脂填充技术，从而无需循环泵和盐水注入；
l         系统简朴，操作简便；
l        可靠性高；
l        良好电气绝缘性；
l        100psi(7bar),45°C条件下持续运营；
l        低成本运营效果明显；
l        双"O
CEDI装置将离子互换树脂充夹在阴/阳离子互换膜之间形成CEDI单元。CEDI工作原理如上图所示。CEDI组件中将一定数量CEDI单元间用网状物隔开，形成浓淡水室。又在单元组两端设立阴/阳电极。在直流电推动下，通过淡水室水流中阴阳离子分别穿过阴阳离子互换膜进入到浓水室而在淡水室中去除，而通过浓水室水将离子带出系统，成为浓水。CEDI设备普通以反渗入（RO）纯水作为CEDI给水。RO出水电阻率普通是20-1μS/cm（25℃）。CEDI出水电阻率可以高达17 MΩ.cm(25℃)，但是依照去离子水用途和系统配备设立，CEDI纯水合用于制备电阻率规定在5-18.2MΩ.cm(25℃)纯水。CEDI技术被制药工业、微电子工业、发电工业和实验室所普遍接受。在表面清洗、表面涂装、电解工业和化工工业应用也日趋广泛。
CEDI进水水质规定：
电导率 40-2μS/cm（25℃）
PH值 6－9
进水压力1.4～7Bar
总硬度 <1.0 mg/L as CaCO3
硅 <0.5 mg/L
温度    4 ～45℃
溶解性有机物TOC <0.5 mg/L
余氯 <0.05 mg/L
铁、锰 <0.01mg/L
Fe，Mn，H2S <0.01 mg/L
TEA<25 mg/L
硅     <1.0mg/L

设备构成
序号
名    称
型号尺寸
数  量
产  地
材  料
1
进水泵
CDL12-30
2台

SUS304
2
CEDI模块组件
MK-3
3台

4
CEDI电源
0－200V，0－6A
3套

6
电阻显示仪
8840
1台

8
防震压力表
0-10Bar
12支

10
流量计
15m3/h
2支

11
浓水流量计
3m3/h
1支

12
流量开关

1支

13
机架

1台

SUS304

技术参数
1、设计流量： 10t/h
4、进水压力：0.3～0.7MPa
2、工作温度：0℃～45℃
5、电源：380V,50HZ
3、控制方式：手动&自动控制

作用及出水水质
1、精脱盐，制取超纯水
2、出水电导率在＞0.065μS/cm（25℃）

3. 4氮封纯水箱
CEDI出水进入氮封纯水箱,材质为PE，氮封水箱将一定量氮气充入密封水箱内，水箱内氮气压力不能不不大于0.08Mpa，氮气是惰性气体能防止CO2等其他物质溶入水中影响水质，保证水箱内水不受二次污染而导致水质下降。容积为1 m3，玻璃钢水箱重量轻、耐腐蚀、难降解、不易析出杂质。水箱配水位控制器；当水位低时自动启动EDI进水泵；水位高时自动停止EDI进水泵；同步与出水纯水泵联动，当水箱处在低水位时自动锁定，纯水输出水泵不能启动。水箱设人孔、排污口。

 设备构成
序号
名   称
型号
数量
产  地
备   注
1
水 箱
5m3
1台

2
液位控制器
浮球式
1台

3
氮封阀
DN25
1支

技术参数
1、水箱容量： 5 m3
2、水箱工作温度：０℃～60℃

4.1精密混床
精密混床保证系统出水水质可以维持用水原则。普通出水水质都能达到18兆欧以上，以及对TOC、SIO2均有一定控制能力。抛光树脂出厂离子型态都是H、OH型，装填后及可使用无需再生。

 设备构成
序号
名   称
型号
数量
产  地
备   注
1
混床柱
Φ300
2台

FRP
2
核能树脂
UP6150
150L

3
供水泵
CDL12-30
2台

4
UV除TOC装置
VGUVF44
1台

四、工艺方案流程及阐明

1工艺流程
依照贵司自来水水质指标，该原水不适当直接作为贵公司生产用水。因而必要对该原水进行脱盐解决。本项目推荐选用先进、成熟、出水水质稳定、系统运营稳定反渗入RO+EDI电去离子系统作为系统主脱盐设备；系统运营费用低、易于实现自动化。反渗入水解决系统具备较好经济性。
为保证核心设备反渗入装置长期可靠稳定运营，则必要设立预解决系统，满足反渗入膜（RO）进水指标：浊度<0.5NTU、SDI<4、余氯<0.1ppm。依照原水水质，预解决系统由多介质过滤器、活性炭过滤器、软化统、保安过滤器、及有关辅助设备构成。
反渗入RO+EDI电去离子水解决系统工艺流程如下：

原水箱→原水泵→多介质过滤器→活性炭过滤器→ 离子互换软化装置→UV杀菌装置装置→
保安过滤器→高压泵→反渗入系统→中间水箱→保安过滤器→ 脱气装置→CEDI系统→氮封水箱→保安过滤器→DI增压泵→ 精密混床→ UV除TOC装置→用水点

五、调试及售后服务内容
1 调试工作
现场安装工作结束后由我司全面负责设备调试工作。
2 培训工作
现场培训:我司在现场进行设备调试同步,结合现场调试实际状况对操作技术员进行现场培训。
3 服务承诺
（1）本系统工程所有设备及器材重要由我司提供，但买方需提供附属配备除外。

（2）我司负责派专业工程师和技术工人到现场进行系统设备

安装和调试工作，并在安装调试全过程中，对甲方操作人员进行全面跟班技术培训，详细解说系统设备技术图纸资料，操作归程等，培训结束可达到全面掌握全套系统工艺流程，设备工作原理，操作规程，并能独立进行操作与维护全套系统，进行普通故障排除和维修。
（3）我司提供系统设备自验收合格之日起一年内实行免费质量保用，若设备一年内自身浮现故障，无条件免费修复，但过滤芯、离子互换树脂等耗材除外。一年后实行收取成本费维修服务，长期执行。
