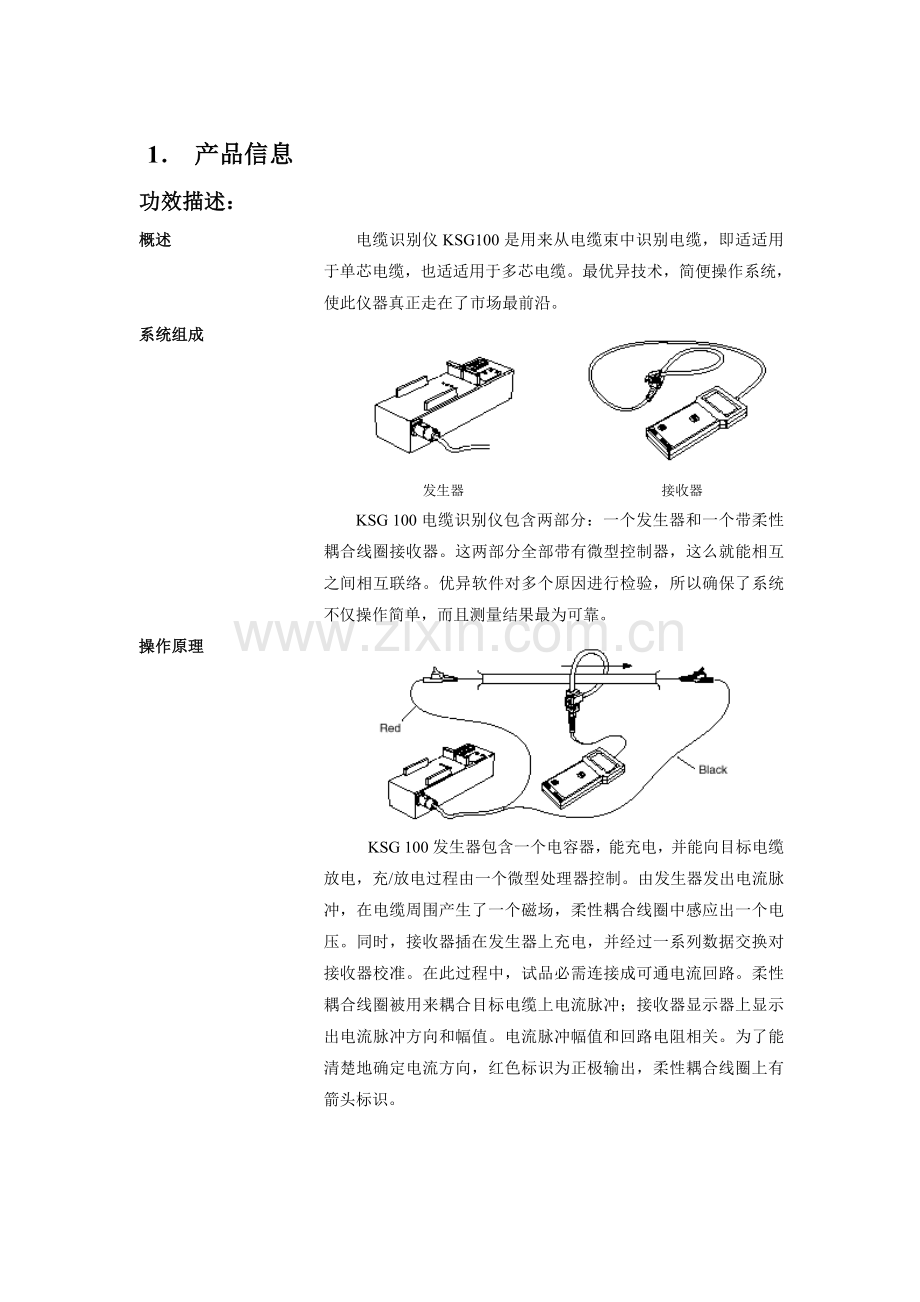

电缆识别仪操作手册 KSG 100 1．产品信息功效描述：概述电缆识别仪KSG100是用来从电缆束中识别电缆，即适适用于单芯电缆，也适适用于多芯电缆。最优异技术，简便操作系统，使此仪器真正走在了市场最前沿。系统组成发生器接收器 KSG 100电缆识别仪包含两部分：一个发生器和一个带柔性耦合线圈接收器。这两部分全部带有微型控制器，这么就能相互之间相互联络。优异软件对多个原因进行检验，所以确保了系统不仅操作简单，而且测量结果最为可靠。操作原理 KSG 100发生器包含一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器控制。由发生器发出电流脉冲，在电缆周围产生了一个磁场，柔性耦合线圈中感应出一个电压。同时，接收器插在发生器上充电，并经过一系列数据交换对接收器校准。在此过程中，试品必需连接成可通电流回路。柔性耦合线圈被用来耦合目标电缆上电流脉冲；接收器显示器上显示出电流脉冲方向和幅值。电流脉冲幅值和回路电阻相关。为了能清楚地确定电流方向，红色标识为正极输出，柔性耦合线圈上有箭头标识。操作步骤仪器最关键优点之一就是操作简单，显示图标清楚简单易懂。识别开始接线发生器和接收器连接到同一端，以确保极性正确接收器和发生器进行校准。假如没有可测量信号，会显示一个信息代码。校准过后就能够将接收器摘下，带到需要对电缆识别地点了。将柔性耦合线圈绕在目标电缆上，注意要将线圈上箭头指向电缆末端。判定目标电缆条件： • 方向为正 • 幅值大于64% 其它全部电缆全部不会满足这些条件。图标说明：符号表示电量指示假如此图标闪动，说明电源电量已达成最小状态。表示在连接发生器位置。柔性耦合线圈图标。在校准期间，柔性耦合线圈必需绕在连接发生器位置。警告：产生了一个错误，请参阅信息代码表。信息：表示有一个信息代码，按下信息按钮后，代码将显示出来。 CODE（代码）将和信息代码一同显示出来。减号标志：表示电流方向为负。加号标志：表示电流方向为正。仪器测量：在测量过程中显示。靠近电缆末端：电缆远端没有找到电线。在电流方向为正，而且信号强度在10%至65%之间情况下，会显示出分支。找到电缆只有在电流方向为正，幅值最少65%情况下显示。校准结束，把接收器从发生器上取下，然后带到现场测量。假如信号强度小于10%或没有测量到电流脉冲，放大镜图标将会闪动。在显示器上120%闪动：信号强度大于120%，需要对测量工作进行检验。当电流方向为负时，TEST WRONG就会显示出来。在信号检测结论出来之前，信号稳定性（幅值和极性）被检测三次，这个图标表示测量工作正在进行。 KSG 100发生器仪器描述发生器包含一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器控制。当把接收器放入发生器插槽中时，两部分之间就通电了。首先，Goldcaps（为接收器提供电源电容器）充电，其次，经过一系列数据交换对接收器进行校准。电容器充/放电所需时间由接收器决定。注意！输出电压不超出300V A 仪器指示灯，通电时灯亮 B 脉冲指示灯，输出信号时灯亮 C 充电指示灯，接收器Goldcaps（电源电容器）正在充电时灯亮 D 输出插座，带防震卡口连接器浮点输出 E 发生器/接收器连接金属触点 F 接收器固定架 G ON/OFF 开关，115 V/230 V 转换开关及保险器 H 主输出（欧式连接器，无热阻）主电压转换：顶部标有电压值：230V AC/115V AC 注意：在第一次操作之前，检验主电压和电压选择器显示。更换保险保险：2 x 1A slow-blow(额定115V和220V 交流). KSG 100接收器 KSG 100发生器电流脉冲在电缆周围产生了一个磁场。依据磁感应定律，这个磁场在柔性耦合线圈上感应出一个电压。当把接收器放入发生器插槽中时，两部分之间就通电了。首先，Goldcaps（为接收器提供电源电容器）充电，其次，经过一系列数据交换对接收器进行校准。 I 液晶图形显示 J 柔性耦合线圈（Rogowsky线圈） K START开始按钮 L 信息查阅按钮 M （后面）发生器和接收器连接触点把接收器放入发生器插槽中：当把接收器放入发生器插槽中时，KSG 100系统将重新设置，而且准备好新一次测量。 2．使用：关键基础标准目标电缆回路电阻决定了最大脉冲电流。我们假设认为，在电缆识别过程中，回路电阻没有改变。除了电流方向，为了取得第二个可靠测量参数，在每次校准过程开始后，接收器幅值自动设置为100%。这个过程大约需要1分钟。这里有一点很关键，柔性耦合线圈必需绕在连接发生器位置。假如柔性耦合线圈在电缆识别现场绕是整根电缆，那么在校准是必需也绕整根电缆。假如柔性耦合线圈只绕了单根线芯，那么校按时也只绕这根线芯。假如不遵照这个标准，会产生不一样信号，测量也就不能成功完成。接地电缆、T接头或屏蔽接地，信号会发生损失。也就是说当电缆长度增加时，发生器脉冲电流会降低，所以接收器不再指示100%。这时参考电流方向指示和比较邻近电缆测量，来评定测量结果。推荐使用直接将信号加载到电缆线芯上方法。注意：本单位安全和事故预防规则一样适适用于KSG 100操作。我们不对任何错误连接电缆或使用非许可附件使用方法负责！输出电压可达成300V。连接方法举例直接连接输入最可行方法是将目标电缆远端线芯接地，大地作为回路导体。这个接地连接必需是电流由大地返回，或由多个金属导体返回。假如回路电流全部由目标电缆屏蔽返回，产生磁场（线芯电流磁场和屏蔽电流磁场叠加）等于零。这种结构无法进行测量。大地作为回路导体连接方法假如发生器正极（红色钳）连接电缆线芯，绕柔性耦合线圈时必需箭头指向电缆远端方向。这么探测脉冲方向为正。其它电缆上探测到一个脉冲方向为负，幅值略小返回电流。其原因是因为脉冲电流沿着其它金属导体分流返回了。单芯电缆 a）目标电缆屏蔽两端接地，电流从A和B两端之间全部接地连接中分流返回这种情况下，每个屏蔽返回电流为33%。 b）目标电缆屏蔽一端不接地，电流从A和B两端其它接地连接中分流返回。在这种情况下，每个屏蔽返回电流为50%。校准程序：采取a）和b）方法，校按时柔性耦合线圈必需绕在整根电缆上。多芯电缆： a）目标电缆屏蔽两端接地，电流从A和B两端之间全部接地连接中分流返回这种情况下，每个屏蔽返回电流为33%。 b）目标电缆屏蔽一端不接地，电流从A和B两端其它接地连接中分流返回。在这种情况下，每个屏蔽返回电流为50%。校准程序：采取a）和b）接线方法，校按时柔性耦合线圈必需绕在整根电缆上。采取辅助线路作为返回线路连接方法 a）假如有第二条线路，采取第二条辅助线路作为返回线路。第二条线路中返回电流为100%。 b）两条返回线路。每条辅助线路中返回电流为50%。感应耦合方法输入(可选) 采取这种连接方法，发生器脉冲不是直接输入到目标电缆中，而是经过感应耦合钳AZ。耦合钳箭头也要指向电缆末端。电缆识别过程和前面叙述相同。因为发生器是经过感应耦合方法输入脉冲，所以信号强度相对于直接输入方法要弱部分。只有在回路电阻< 6Ω时才能够可靠识别电缆。（见下图）向电缆输入一个大电流可能会产生击穿，将影响到测量结果。所以，假如可能应该将目标电缆断开连接。假如回路电阻RS>6Ω，接收器将显示“197”无信号。校准：在电缆识别工作开始之前，先要对目标电缆进行分析。在这个过程中，柔性耦合线圈要绕在电流脉冲输入处电缆上。校准假设回路电阻<2Ω，只能外接2Ω电阻串联到电路中。按下START按钮后，接收器分析试件干扰和脉冲幅值。因为信号幅值和回路电阻相关，接收器自动将内部幅值设置为100%输出幅值。这么就确保评定目标电缆时不仅利用了电流脉冲方向，而且利用了幅值。在校准最终一步，发生器利用一个正确四秒周期时间，对接收器进行同时。进行同时原因是在后面电缆识别期间，接收器只在100ms期间内评定脉冲。这么就增大了识别过程可靠性，降低了Goldcap充电器耗电量，接收器内部处理器使待机状态下处于省电模式。同时结束时，显示GO图标，表示用户能够摘下电缆上柔性耦合线圈，取出发生器中接收器，然后到现场进行电缆识别。柔性耦合线圈绕线方法见下图。必需确定柔性耦合线圈上箭头方向正确。箭头必需指向电缆末端。当提醒信息196时表示极性错误。测量步骤 1 开机屏幕。把接收器放入发生器插槽中开始充电或从新设置。 2 将发生器和接收器连接在电流脉冲输入端；柔性耦合线圈上箭头标识指向电缆末端。 3 按下“Start”按钮，接收器分析线路，而且将幅值设置为100%（校准）。在校准过程中会显示出幅值设置 4 在GO图标显示以后，将接收器摘下，带到需要对电缆识别地点。 5 在去往电缆识别地点途中，接收器是收不到任何信号。放大镜和图标指示出测量准备工作已完成。 6 将柔性耦合线圈绕在目标电缆上，而且线圈上箭头指向电缆末端。必需先比较三次测量方向和幅值，然后显示出测量结果。图中水平线表示电流脉冲。 7 方向：正信号：100% 探测线路正确！ 8 为了检验确定结果，再将柔性耦合线圈绕在邻近电缆上，而且线圈上箭头指向电缆末端。 9 方向：负信号：33% 这不是目标电缆。反向图标明确表示是返回线路。测量结果测量结果有效先决条件：柔性耦合线圈上箭头顺着电流方向，耦合钳上方向必需指向电缆末端（见连接结构举例）。假如柔性耦合线圈在电缆识别现场绕是整根电缆，那么在校准是必需也绕整根电缆。假如柔性耦合线圈只绕了单根线芯，那么校按时也只绕这根线芯。假如不遵照这个标准，会产生不一样信号，测量也就不能成功完成。为了检验确定结果，临近全部电缆必需一样进行识别。临近电缆应该没有显示方向为正情况。假如这种情况发生，检验接线和柔性耦合线圈箭头方向，或耦合钳方向正确是否，然后再进行测量。假如显示器上显示出120%和+/-，必需再检验一遍测量。假如信号强度大于120%，方向正确，但测量结果会产生错误。对于复杂电缆系统：统计下电缆路径、发生器脉冲电流路径和测量值。 1 方向：正信号：65-120% 探测线路正确为了检验确定结果，再将柔性耦合线圈绕在邻近电缆上，线圈上箭头指向电缆末端。 2 方向：正信号：10-64% 假如电缆有一个分支，一个接地电缆或屏蔽接地，则造成信号损失。探测线路正确为了检验确定结果，再将柔性耦合线圈绕在邻近电缆上，线圈上箭头指向电缆末端。 3 方向：负信号：XX% 接收器柔性耦合线圈所绕不是目标电缆依据线路从电缆末端到发生器之间返回不一样路径，显示数值可能会不一样。信息代码按下按钮，显示出信息代码代码描述注释 101 连接KSG，而且按下START（校准）信息 122 将接收器放入发生器中 - 将接收器插入到发生器插槽内 - KSG必需优异行校准 131 无信号 - 回路电阻太高 - 错误电缆 132 电流方向错误 - 错误电缆 - 检验柔性耦合线圈方向 133 线路有分支或信号损失电缆接地，T接头或屏蔽接地 138 信号弱假如因为干扰原因，三次测量幅值改变起伏太大，方向和百分数将不会显示 139 没有信号幅值指示探测到脉冲和它方向，然而因为干扰原因，幅值波动很大，所以不被显示 180-184 发生器和接收器之间没有信息传输。 - 接收器没有正确插入到发生器中 - 接触点需要清洁 190 警告！输出主电压 - 遵守带电电缆安全规则！ - 将电缆从试件上断开连接 - 只有KSG 100T适和带电电缆测量 194 信号高噪音 - 因为高频干扰，不能探测到清楚信号 - 因为安全原因，测量不能实现 195 信号幅值过大电流大于100A 196 电流方向错误（校按时） - 柔性耦合线圈上箭头没有指向电缆末端方向 - 发生器正极（红色）和负极（黑色）输出被颠倒 - 电磁感应耦合钳箭头没有指向电缆末端方向 197-198 不能校准不能测量信号 199 信号大于120% - 回路电阻已经改变 - 假如测量条件改变，必需重新进行校准 4．KSG 100T KSG 100 T是基于KSG 100性能增强升级型号。新增功效：测量电流 0-199A 50/60 Hz 使用KSG 100 T，在电缆识别常规程序之前，接上柔性耦合线圈就能测量并显示出50/60Hz 电流有效值。此测量显示范围是0-199A。假如测量值大于200A，显示器上用199闪烁来表示。带电电缆直接输入最大400V 50/60Hz 用KSG 100 T，能够将信号直接耦合到带电电缆（400V以下，50/60Hz）上。所以，不再需要花费时间去进行复杂断开电缆接线工作。带电电缆直接输入使用KSG 100T，直接输入连接方法也能够用于电压小于400V、频率为50/60Hz带电电缆，而无须将电缆断开。注意：在任何情况下，使用KSG 100T要遵守本单位健康和安全规则。当用于带电电缆时，电流必需在保险管许可范围内。我们不对任何错误连接电缆或使用非许可附件使用方法负责！输出电压可达成300V。假如柔性耦合线圈在电缆识别现场绕是整根电缆，那么在校准是必需也绕整根电缆。假如柔性耦合线圈只绕了单根线芯，那么校按时也只绕这根线芯。假如不遵照这个标准，会产生不一样信号，测量也就不能成功完成。操作原理在带电电缆直接输入情况下，全部部分保持连接状态。和断开连接直接输入法不一样，发生器信号电流决定原因不仅仅有负载电路阻抗，还有电源（变压器）决定。发生器连接要使电流方向和变电站之间电流方向一致。连接结构举例 5．技术参数：发生器 KSG 100 KSG 100 T 输出电压 300V（15个脉冲/分钟） 300V（15个脉冲/分钟）输出电流最大180A 最大180A 可耐受电压 —— 最大400V，50/60Hz 主电源 115/230V，50/60Hz 115/230V，50/60Hz 脉冲指示指示灯按电流脉冲频率闪烁指示灯按电流脉冲频率闪烁工作温度 -10到+55℃ -10到+55℃ 功率损耗 50VA 50VA 体积(长×宽×高) 455×165×365mm（运输箱） 536×187×425mm（运输箱）总重量约5 kg 约5 kg 接收器 KSG 100 KSG 100 T 显示 LCD图形显示 LCD图形显示灵敏度回路电阻400Ω时100%(I=0.75）回路电阻400Ω时100%(I=0.75）充电时间 20秒 20秒电流测量范围 —— 0…199A ±2%, 50/60Hz 电源无需电池！经过发生器自动充电无需电池！经过发生器自动充电信号耦合直径150mm柔性耦合线圈直径150mm柔性耦合线圈工作温度 -10到+55℃ -10到+55℃ 体积(长×宽×高) 100×25×211mm 100×25×211mm 重量约0.361 kg 约0.361 kg
