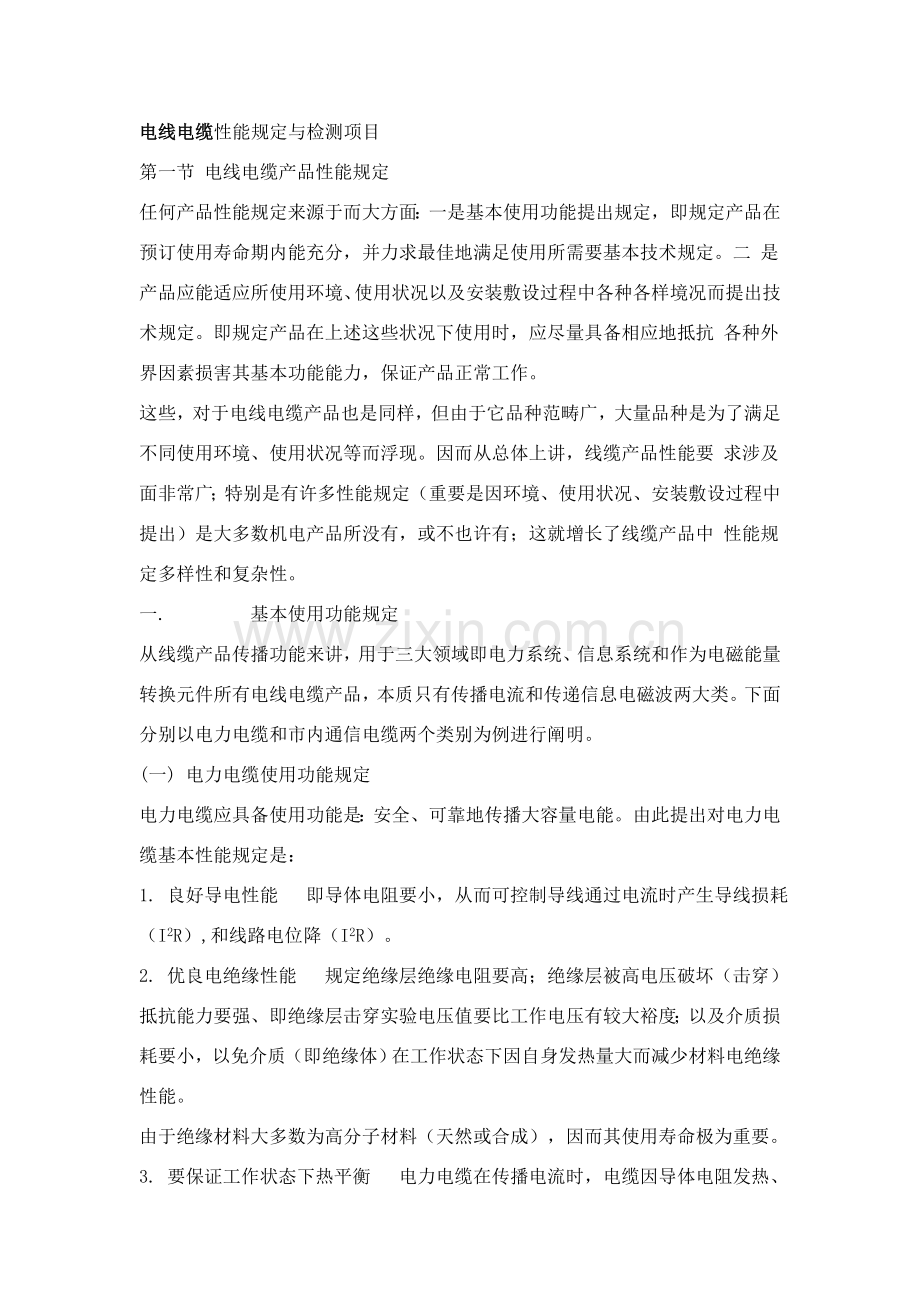

电线电缆性能规定与检测项目第一节电线电缆产品性能规定任何产品性能规定来源于而大方面：一是基本使用功能提出规定，即规定产品在预订使用寿命期内能充分，并力求最佳地满足使用所需要基本技术规定。二是产品应能适应所使用环境、使用状况以及安装敷设过程中各种各样境况而提出技术规定。即规定产品在上述这些状况下使用时，应尽量具备相应地抵抗各种外界因素损害其基本功能能力，保证产品正常工作。这些，对于电线电缆产品也是同样，但由于它品种范畴广，大量品种是为了满足不同使用环境、使用状况等而浮现。因而从总体上讲，线缆产品性能要求涉及面非常广；特别是有许多性能规定（重要是因环境、使用状况、安装敷设过程中提出）是大多数机电产品所没有，或不也许有；这就增长了线缆产品中性能规定多样性和复杂性。一. 基本使用功能规定从线缆产品传播功能来讲，用于三大领域即电力系统、信息系统和作为电磁能量转换元件所有电线电缆产品，本质只有传播电流和传递信息电磁波两大类。下面分别以电力电缆和市内通信电缆两个类别为例进行阐明。 (一) 电力电缆使用功能规定电力电缆应具备使用功能是：安全、可靠地传播大容量电能。由此提出对电力电缆基本性能规定是： 1. 良好导电性能即导体电阻要小，从而可控制导线通过电流时产生导线损耗（I2R）,和线路电位降（I2R）。 2. 优良电绝缘性能规定绝缘层绝缘电阻要高；绝缘层被高电压破坏（击穿）抵抗能力要强、即绝缘层击穿实验电压值要比工作电压有较大裕度；以及介质损耗要小，以免介质（即绝缘体）在工作状态下因自身发热量大而减少材料电绝缘性能。由于绝缘材料大多数为高分子材料（天然或合成），因而其使用寿命极为重要。 3. 要保证工作状态下热平衡电力电缆在传播电流时，电缆因导体电阻发热、介质损耗发热等，因而自身是一种热源。在电缆构造设计时，必要使其所发热可以向外界发散而到达一种稳定热平衡；否者电缆将无法工作。同步，要依照绝缘材料热老化特性拟定一种长期工作温度。因而，电缆长期容许最高工作温度，容许传播电流密度（即每平方毫米通过电流安培数）或每一种导线截面级别长期容许载流量等就是电力电缆热性能反映。因此规定绝缘层，护套材料及填充材料等应具备长期处在最高容许工作温度下耐热老化性能。 4. 传播大容量电能随着经济建设发展和人民生活水平提高，每一种场合或区域用量正在迅速地不断增长，因而规定所用电缆能传播更大容量电能。电力电缆提高传播容量办法除了增大单根缆芯截面以外，对高压电缆也有采用内逼迫冷却（只合用于充油电缆，将油系统循环冷却）、外逼迫冷却（电缆外不用风冷、水冷）办法。但更重要是提高电缆工作压级别，这就是发展高压、超高压电力电缆动力。电力系统用所有线缆产品如以及电气装备用电线电缆中以传播电流为基本功能产品，如绝缘电线、软线，橡套电线电缆等也应当有这些性能规定。但对使用电压较低或工作电流较小产品，其电性能或热性能较易满足；此类产品，满足其使用环境、使用条件方面性能规定，往往会成为重要矛盾。 (二) 通信电缆使用功能规定 “打电话”简朴原理是：声音（声波）通过耳机上话筒转变为电磁波；通过通信电缆传递到达对方，再通过耳机上听筒又转变为声波。通信系统普通是以二根绝缘线为单位构成“线对”。构成一种通话回路。事实上，普通电话线对可以传递电磁波频率远不不大于人声波频率（人声波频率总是不大于4000赫）；因此通过线路系统中解决，如加上载波机后，一对线可以同步通过12～24路电话；也可以用于点传真或数据传播等。因此市内通信电缆使用功能是：长距离清晰，不失真地传播频带尽量宽信息电磁波。由此提出对市内通信线缆基本性能规定是： 1. 规定电缆中每一线对固定有衰减要小即所传播电磁波在单位长度线路上损失（即衰减）要小，以保证有足够功率（如音量）达到接受方。通信系统线路可以非常长，因而在实际运营系统中每隔一定距离（对市内通信电缆线路约为30～50km）要设立功率放大装置（如增音机）；而在每一段内要控制固有衰减值，否者会影响通话质量。 2. 规定所传播信息具备尽量小失真即接受方式收到信息（声音、图像、文字）要基本上与发出方完全一致。导致失真因素是由于线路长度中电缆构造或材料性能微小不均匀性；即所传播电磁波会因这些不均匀而引起波局部反射、折射和驻波，从而会变化其中某些波传播速度或使波形发生变化（畸变）。 3. 要控制统一电缆各回路（即各线对）之间串音统一电缆中许多回路同步工作时，互相间必然会因电磁耦合而产生干扰。当此种干扰功率足够大（可以听到）时，就是明显串音。因而必要规定一定串音防卫度加以保证。宽带数据传播用电缆或保密规定高线路则必要采用对屏蔽和总屏蔽，以制止（削弱）此类互相间干扰。但对于普通、民用、传播总量不大（即频带不太宽）而用电话电缆，普通不必采用分“线对”屏蔽方式，但应有防止外界干扰总屏蔽。 4. 在保证传播质量前提下，要尽量扩展电缆中每一线对使用频带，使每一线对可以传送更多信息。必要指出，近年来信号传播模式已逐渐从“模仿信号传播”发展为“数字信号传播”；发展速度极快，当前已达到了即将全面取代阶段。所谓模仿信号，是指仿照原有信息信号。运用模仿信号进行传播方式称为模仿通信；前几年，电话、传真等采用就是模仿通信方式。所谓数字信号，是指将信息信号按某种规则分解为不持续、离散数字信号进行传播；称为数字信号。初期编码电报就是一种数字信号；而当前运用计算机控制程控电话互换机，就是当代化数字化通信设备。由于数字信号抗干扰能力强，其转接、存储和控制等方面灵活以便；加上模一数或数一模转换技术及大容量高速度计算机发展，加快了数字通信普及和发展。从一回路线路容许传播能力来讲，模仿通信强调是容许传播频率范畴（频带）宽度。以KhZ(千赫)、MHZ(兆赫)表达。而数字通信强调是单位时间内传播信号数字个数，即传播速率，以千毕（kbit/s）、兆毕（Mbit/s）表达。当前，宽带通信网传播速率已达到100兆毕（即每秒可传播100兆个数字）以上（即采用所谓5号电缆），并已在研发传播速率为600兆毕以上系统。二. 使用环境、条件等提出性能规定使用环境、使用条件以及安装辐射时都会对电线电缆产品提出许多性能规定，现粗略归类列举如下； 1. 满足生产、运送、安装敷设时应具备性能规定如何弯曲性、不被刮伤等；几乎对所有线缆产品均有不同限度规定。 2. 适应使用场合环境温度许多产品工作时，自身发热很小，但环境温度很高；有产品用于寒冷地区，则有不同耐低温规定；有产品则规定既要耐热又要耐寒，如汽车用电线等。 3. 防止外力破环或承受自重如敷设地下（特别是直埋于土壤中）电缆均需用钢带铠装；敷设在竖井。斜井以及水中电缆规定钢丝铠装，以承受电缆自重和机械保护；矿井中电缆规定耐砸、抗挤压等。 4. 满足使用方式规定最重要是移动式使用线缆产品规定柔软，如家用电器电源线、橡皮电线电缆等许多品种。有产品如悬浮在水面设备与固定点之间连接电线，规定特别柔软并能承受频繁弯、扭、拉等应力。安装在经常处在有振动状态场合下电线电缆规定有耐振动性，如沿铁路轨道、过桥以及船上机舱周边等。 5. 阻燃或耐火规定取决于线缆产品使用场合或某一条线路重要性；虽然用场合对防火规定很高，如高层智能化大楼、计算机房、地铁等；以及大型公共建筑中救急通道中批示、照明线路、报警线路等。 6. 防鼠、防白蚁以及防霉等性能规定在鼠害严重或白蚁严重地区，酚电线电缆应能防止老鼠或白蚁啮咬而破化产品，在湿热带地区要防止线缆产品外层生霉而损害材料性能。 7. 耐大气老化或耐酸、碱、油类等化学物质侵蚀大气老化重要是氧或臭氧以及光照对高分子材料侵害；而化学物质侵害有是接触这些液气，有是有害气体。 8. 其她如核电站用电缆或航天器用线缆有耐辐照等更为特殊规定。必要强调指出：上述汇总只是从哪些因素影响到线缆产品使用寿命等进行某些归类。事实上，同一种环境中有害因素限度会有许多差别；而线缆产品由于有结构、规格大小和所用材料自身性能千差万异；因而，同一环境或使用条件也许对某些产品是相似，而对某些产品却是不同。因此，对一种产品使用在某一特定场合时，必要逐个分析后，再合理选用该产品系列中详细品种；或研究采用何种附加办法，以满足顾客需求。另一方面，应当明确，外部环境和使用条件是客观存在。例如阻燃、耐火、防鼠、耐酸、耐油等，无论对电力电缆、电话电缆、光缆等都是同样规定。这些技术规定是防备外来损害、保护线缆产品正常使用而提出；与产品使用功能并没有本质上联系。但如果不能适应电线电缆使用环境和防止外界因素损害，则产品使用功能就不能保证。第二节技术原则简介任何向市场供应产品必要完全遵循各种有关技术原则进行制造。技术原则是技术法规体系中核心，在产品设计、制造、运送、贮存、销售、安装、运营过程中都应加以贯彻。一. 电线电缆用技术原则类别电线电缆制造所用原则以产品原则为主体，并涉及到基本原则、材料原则、实验办法原则、实验仪器设备检测办法原则和通用原则等各个类别。表1 是电线电缆制造用各类技术原则举例。表1 电线电缆制造用技术原则类别类别原则举例备注原则号原则名称产品原则 GB12971-1999 电力牵引用接触线 1原则号后年份是指该原则开始贯彻年份。在该原则更改后应重新发布起始贯彻年份。在没有宣布更改前，长期使用。 2多数产品原则为系列或小类产品原则；每一原则中涉及许多某些、分别规定各个品种。 GB/T1179-1999 圆线同心绞架空导线 GB/T6109-1990 漆包圆绕组线 GB/T7095-1995 漆包扁绕组线 GB/T7672-1987 玻璃丝包绕组线 GB12706-1991 额定电压35kv及如下铜芯、铝芯塑料绝缘电力电缆 GB9326-1988 交流330kv及如下油纸绝缘自容式充油电缆 GB5013-1997 额定电压450/750v及如下橡皮绝缘电缆 GB5023-1997 额定电压450/750v及如下聚氯乙烯绝缘电缆 GB12972-1991 矿用橡套软电缆 GB8140-1995 额定电压0.6/1kv及如下船用电力电缆和电线 GB/T13849-1993 聚烯烃绝缘聚烯烃护套市内通信电缆 GB/T18015-1999 数字通信对绞或星绞多芯对称电缆 GB9023-1992 实心聚乙烯绝缘射频电缆 ZBK13001-1987 通信光缆基本原则 GB2900.10-1984 电工名词术语电线电缆 GB8170-1987 数字修约规则实验办法原则 GB/T4909-1985 裸电线实验办法 GB/T4074-1999 绕组线实验办法 GB/T3048-1994 电线电缆电性能实验办法 GB/T2951-1994 电线电缆机械物理性能实验办法 GB/T5441-1985 通信电缆实验办法 GB/T12666-1990 电线电缆燃烧实验办法 JB/T4278-1993 橡皮塑料电线电缆实验仪器设备检定办法材料原则 GB/T3952-1998 电工用铜线坯线缆产品用材料有几千种，惯用材料、量大有专用原则；其她采用通用原则、行业原则、公司原则。行业中编制了“材料采购规范”。可供参照 GB/T3954-1983 电工圆铝杆 JB/T7599-1994 漆包绕组线绝缘漆 GB7594-1987 电线电缆橡皮绝缘和橡皮护套 GB8815-1988 电线电缆用软聚氯乙烯塑料 GB15065 电线电缆用黑色聚乙烯塑料 GB/T15972-1995 光纤总规范 GB9771-1988 通信用单模光纤系列 GB12375-1990 通信用多模光纤系列 GB4175-1984 铠装电缆－用钢带 YD/T723-1994 通信电缆光缆用金属塑料复合带通用原则 GB6995-1986 电线电缆辨认标志 JB/T8137-1999 电线电缆交货盘 GB952-1989 电缆外护层 JB5268-1991 电缆金属套 JB/T8135-1997 绕组线包装 JB/T1081- 电线电缆流量计算 3 线缆产品技术原则构成简介原则构成某些包括内容阐明基本性规定重要内容与适应范畴限定本原则合用于何种场合、何种条件下何种（系列）产品。术语对表中重要专用名词定义加以明确引用原则本原则内容中引用有关原则使用特性让使用者懂得产品重要使用特性，如电压，工作温度、环境温度、容许弯曲半径和一定限制等。代号、型号、产品名称与表达办法各品种生产范畴技术规定产品构造构成及重要工艺规定从导体逐从来外列出规定构造尺寸和容许偏差材料规定对所用材料品种、牌号、级别、构成，以及性能规定加以规定产品性能项目与技术指标实验办法与检查规则各性能测试项目实验办法普通项目引用有关测试办法原则各性能测试项目检查规则参见本章第三节包装、标志与责任商定交货长度包装方式与规定产品和包装后标志责任商定对运送、装卸、贮存规定公司对因制造方产生质量问题作出承诺原则名称即归口单位原则名称国标由国家技术监督局批准、给定原则号，指定实行日期原则号批准单位、批准日期、实行日期原则提出、起草单位和起草人由国家技术监督局指定行业原则委员会组织进行原则归口单位附录凡原则中涉及材料、实验办法、计算公式、技术数据等尚无相应国标或行业原则序以附录形式逐个加以规定编制阐明新原则编制阐明或老原则修订阐明阐明关于内容来龙去脉 2. 电线电缆产品原则和实验办法原则不多是系列性原则；即在一种原则中归入了不同一系列和一小类产品，她们构造或特性、或用途有很大相似性。其目是既可减少原则号数量，更利于顾客对比选用，这也是国际原则编制中一种趋势。此种原则，第一部份是“普通规定”，即将这一系列或小类产品中共同性内容综合列出；然后在下列各某些依次对某一种或系列产品、或实验办法规定、规定等各别列出。因而，在针对某一种产品时必要同步按照第一部份和涉及该产品那一某些原则合并使用。表4 系列性技术原则举例原则名称、原则号原则中各某些名称各某些原则号 GB/T6109 漆包圆绕组线第1某些普通规定 GB/T6109.1-1990 第2某些155级改性聚酯漆包铜圆线 GB/T6109.2-1990 第3某些高强度缩醛漆包圆铜线 GB/T6109.3-1985 第4某些直焊性聚氨漆包圆铜线 GB/T6109.4-1988 第5某些180级聚酯亚胺漆包圆铜线 GB/T6109.5-1988 第6某些220级聚酰亚胺漆包圆铜线 GB/T6109.6-1988 第7某些130级聚酯漆包圆铜线 GB/T6109.7-1990 第8某些热粘合或溶剂粘合聚酯漆包圆铜线 GB/T6109.8-1989 第9某些热粘合或溶剂粘合直焊性聚氨脂漆包圆铜线 GB/T6109.9-1989 第10某些180级聚酯亚胺/聚酰胺复合漆包圆铜线 GB/T6109.10-1990 第11某些200级聚酯亚胺/聚酰胺酰亚胺复合漆包圆铜线 GB/T6109.11-1990 GB5013-1997 额定电压450/750V及如下橡皮绝缘电缆第1某些普通规定 GB5013.1-1997 第2某些实验办法 GB5013.2-1997 第3某些耐热硅橡胶绝缘电缆 GB5013.3-1997 第4某些软线和软电缆 GB5013.4-1997 第5某些电梯电缆 GB5013.5-1997 第6某些点焊机电缆 GB5013.6-1997 第7某些耐热乙烯酯－乙酸乙烯橡皮绝缘电缆 GB5013.7-1997 GB/T4909-1985 裸电线实验办法第1某些总则 GB/T4909.1-1985 第2某些尺寸测量 GB/T4909.2-1985 第3某些拉力实验 GB/T4909.3-1985 第4某些扭转实验 GB/T4909.4-1985 第5某些弯曲实验重复弯曲 GB/T4909.5-1985 第6某些弯曲实验单项弯曲 GB/T4909.6-1985 第7某些卷绕实验 GB/T4909.7-1985 第8某些硬度实验布氏法 GB/T4909.8-1985 第9某些镀层持续性实验多硫化钠法 GB/T4909.9-1985 第10某些镀层持续性实验过硫酸酶法 GB/T4909.10-1985 第11某些镀层附着性实验 GB/T4909.11-1985 第12某些镀层可焊性实验焊球法 GB/T4909.12-1985 第三节性能检测项目选定与检查规则一. 性能检测几种有关内容分析制造厂生产产品质量优劣，能否出厂以及顾客验收产品根据是产品技术原则。技术原则中规定许多性能检测项目、技术原则、实验办法和检查规则，必要严格遵守。下面将分析这些有关项目关系。 (一) 性能检测项目与性能规定关系本章第一节中阐明了对产品性能规定是依照其基本使用功能与使用环境、使用条件不同而提出。但是这些原则性定性规定必要针对每一种详细产品；并且应化解为可以判断、可以定量、可以检测并进行考核项目时才有实用价值；才可列入技术原则中共各方共同遵守；这就是性能检测项目。事实上，一种性能检测项目只能反映某一性能规定中一某些，经常要几种项目只能反映这一性能规定。虽然如此，技术原则中列出性能检测项目及其指标也只能反映性能规定中必要达到。最低规定，即合格规定。例如漆包线在高速绕制线圈（绕组）时，弯曲半径较小（产生弯曲应力）并承受一定拉力、成形后不应发生反弹等。这就规定漆包线有较好柔软度、漆膜要有足够弹性和对导体粘附性。经研究实验后，在技术原则中列出了拉伸（一定速度伸长）、急拉断、圆棒卷绕以及回弹等几种检测项目，来检测漆膜与否破裂，断裂时导体裸露多少长，以及卷绕放开时漆包线回弹角度。从而判断与否满足上述性能规定。又如市内通信电缆使用功能规定都是传播中性能；而这些性能是由电缆基本性能参数即导线电阻、绝缘电导（绝缘电阻率倒数）、线对工作电容等决定，同步与“绝缘线对”尺寸均匀性有很大关系。为此，在其技术原则中除了固有衰减、串音等传播参数检测项目外，还应有导体电阻不平衡、电容不平衡等检测项目。使检测成果尽量放映出产品传播性能水平。 (二) 性能检测项目技术指标技术指标是性能检测项目量值数据，拟定了技术指标就能使改性能检测项目技术指标，其表达方式普通有下列三种方式。 1. 给定一种原则值，规定测试成果不得不不大于，或不应不大于该原则值。例如导线电阻（不不不大于）、抗拉强度（不不大于）、绝缘电阻（不不大于）、工作电容（不不不大于）、故有衰减（不不不大于）等等。普通凡可以直接在不破坏被测电线电缆产品时可测得性能值状况下，如大多数电性能（耐电压实验除外）；以及取段试样测试可得到具体数值状况下采用。此类技术指标特性是测试值较为精确地反映理产品某一性能真实状况，可作为产品设计或顾客运营系统中技术参数。 2. 规定产品应按原则中对某一种性能检测项目指定检测实验条件进行考核，如能“通过”则表达“合格”。例如所有产品耐（电）压实验，产品弯曲实验和船用电缆耐振动实验等。此类检测项目事实上没有明确技术指标值，而只规定经受住指定考核条件。或者说，这些考核条件就是其技术指标；由于这些考核条件就是从保证产品长期安全运营规定出发而加以选定。例如耐（电）压实验是百分之百产品都在进行检测项目，目是考虑产品在工作电压下运营可靠限度和发现绝缘中严重缺陷（如混有杂质、水分、机械外伤）。同步也可暴露出制造过程中缺陷。但是产品绝缘层如果要承受过高实验电压和过长加压时间是会损伤所有绝缘层，导致绝缘暗伤。因而耐压实验电压值和加压时间拟定必要有一种原则：即既能暴露问题又不损伤绝缘；如果通过则表达能长期安全运营。依照电力系统中也许产生电压值变化和长期积累经验，耐压实验电压普通规定为产品额定工作电压（U0）2～4.5倍之间，低电压产品倍数较小，中、高压产品倍数较小；U0为相电压。耐压实验时间普通为5分钟。但110kv高压交联聚乙烯绝缘电力电缆实验电压虽为2.5U0，耐压时间却为30分钟。 3. 对于规定应用于某些特殊场合或有特殊规定产品，例如规定产品具备阻燃、耐火、耐核辐射（如核电站用电缆），以及防鼠、防白蚁特性等。普通不再产品原则中列出检测项目，而是此外要按这些特殊规定专门编订实验原则如“电线电缆燃烧实验办法”进行专项考核；即既要符合其产品原则又要符合某一专项实验原则。 (三) 性能检测项目与实验办法 1. 应当说，性能检测项目和相应实验办法是一种整体。要确立一项检测项目，一方面要研究实验办法与设施；只有当实验办法与设施成熟后，即实验设施具备可操作性，实验成果有重复性、可比性以及便于判断之后，该项目才干确立；然后在研究拟定技术原则。对电线电缆产品来说，除了可以借用或引伸物理学中已经建立测试办法来测定某些基本电性能参数和构件材料机械物理化学特性以外；大某些检测项目试验办法必要自行研究拟定，特别是由使用环境和使用条件提出性能检测项目。因而，进一步理解这几项内容与性能规定之间内在联系就显得特别重要、 2. 针对满足产品使用环境或使用条件提出性能规定，其检测项目测试办法研究，一方面是从模仿其使用环境或条件出发，例如在矿井中使用矿用橡套电缆会受到被采矿石砸碰、或被矿车挤压等；为此要设立某些考核承受这些外来机械力检测项目，经长期研究实验拟定下列办法后，抗机械冲击性能和抗挤压性能检测项目才得以确立，并列入国标中。类似过程检测项目比比皆是，几乎每一种线缆产品原则中均有。 A.矿用电缆抗机械冲击实验过程： ① 安顿好电缆试样；在电缆3根动力线芯中施加三相交流额定电压，并接入检漏继电器； ② 启动实验机，冲锤从规定高度（0.75～1.5m，以导线截面大小分档）自由落下，冲击电缆试样，一根试样应分别在5处实验，相邻两处间距约为100mm。实验成果判断：按原则规定每处冲击次数（2－3次）完毕后，检漏继电器不动作时（即相间绝缘没有破裂），则以为试样通过此项检测。 B.矿用电缆极压实验过程： ① 将2m长电缆试样按规定放置后，整体置于水压机或油压机中。电缆试样动力线芯间施加三相交流额定电压，并接入检漏继电器。 ② 气动压力机，缓缓增长压力至规定值（30～40KN按电缆规格），即完毕一次挤压。应分别在5处实验，相邻两处间距约为100mm。实验成果：完毕5处挤压后，检漏继电器不动作，则以为试样通过了此项实验。 3. 对于反映电线电缆老化性能检测项目，例如耐老化、耐油性等对高分子材料十分重要性能检测项目；其实验办法普通是从成品上取下试样，置于一种加速老化环境中保持一定期间；然后取出与未通过老化样品做某些指标对比实验；鉴别原则是老化后实验测试值限定在未老化试样测试值（称为原始值）某一范畴内，作为合格。由于高分子材料性能差别性较大，因而普通要取10个试样同步进行老化实验，实验后进行性能测试（如抗拉强度、断裂伸长率），再取其平均值作为实验成果。在1997年版GB5013和GB5023原则中，对实验后鉴别原则作了更为明确修改，即规定了测试数据最小中间值和最大变化率。表5 列出了几种产品绝缘、护套老化实验条件作为实例。表5 电线电缆绝缘与护套老化实验条件举例品种系列构造件导体最高温度℃ 老化实验条件鉴别原则（与原始值对比）温度℃ 时间（小时）聚氯乙烯绝缘、护套电线、软线绝缘 70 80±2 7×24 抗张强度与断裂生长率均应满足最小中间值： 70℃级为±20％ 90℃级为±25％ 90 135±2 10×24 护套 80±2 7×24 橡皮绝缘电线电缆绝缘 60 80±2 7×24 抗张强度为原始状态84％（最小中间值），最大变化率±25％断裂伸长率最小中间值同原始状态，最大变化率为±25％ 110 150±2 7×24 抗张强度和断裂伸长率最大变化率为±3％，无最小中间值规定。 180 200±2 10×24 抗张强度和断裂伸长率为原始值80％（最小中间值），最大变化率无规定。护套 70±2 10×24 5天然胶等混合物：抗张强度和断裂伸长率最大变化率为原始值±20％。抗张强度无最小中间值规定，断裂伸长率最小中间值为250％ 5氯丁胶和相称弹性体：抗张强度最大变化率为原始值－15％，无最小中间值规定。断裂伸长率最小中间值为250％，最大变化率与原始值相比为－25％。塑料绝缘电力电缆聚氯乙烯绝缘 70 100±2 7×24 抗张强度和断裂伸长率最小值与原始值相等，最大变化率为±25％交联聚乙烯绝缘 90 135±2 7×24 抗张强度和断裂伸长率与原始值相比最大变化率应为25％最小值无规定聚氯乙烯护套 100±2 7×24 与原始值相比，抗张强度与断裂伸长率相等，最大变化率应为±25％聚乙烯护套 100±2 10×24 断裂伸长率最小值应与原始值相等，最大变化率无规定。抗张强度最小值与最大变化率均为规定。二. 检查规则中实验类型 1. 在产品技术原则中除了列出了所有技术规定、性能检测项目指标外，还必要规定检查规则。检查规则普通采用列表方式，这是制造厂质量监督检测部门必要严格执行和控制内容。检测规则中依次列出检测实验项目、技术规定(即该表中条文号)、实验类型和实验办法。其中实验办法只需阐明线缆产品专门实验原则号或其中条文号；对于没有通用实验办法项目，则阐明该原则条文中或附录中规定办法。 2. 检查规则中实验类型指是对所有检测项目各以产品总量何种比例进行检测。所有电线电缆产品性能检测项目实验类型分为例行实验（代号R）、抽样实验（S）和形式实验（T）三种，现将这些实验类型定义、选定原则列于表6中。当前有个产品原则、所GB/T13849－93“聚烯烃绝缘聚烯烃护套市内通信电缆”中，将“中间控制”也作为检查规则中一种实验类型；重要是规定中间检测控制个核心工序构造尺寸。其因素是构造尺寸对通信电缆传播性能影响非常直接。此外，有些公司为了以优质产品与市场竞争，对某些产品也在公司内 “产品检测过程中”中做出相应规定，即称为“质量监测点”。这与线缆制造必要特别注重中间控制规定是一致。表6 检测规则中实验类型实验类型代号定义阐明检测项目举例出厂实验例行实验 R 制造厂应对所有电线电缆成品进行实验项目 5对保证产品安全运营起重要影响项目 5与经济合同关于项目如制造长度等外观检查长度、标志、包装；耐电压实验，中压以上电力电缆局部放电实验。抽样实验 S 制造厂按制造批量比例，抽取完整电线电缆并从其上切取试样或元件进行实验。按原则中规定比例数量测试如有不合格，应加倍数量抽样重新测试。如再有不合格，该批产品应所有测试该项目。 5对保证产品安全运营起重要影响，或对产品重要特性、使用寿命等有影响项目。 5这些项目检测时特性是不适当持续测试；要破坏试样；或测试比较麻烦而该性能不合格随机性小构造尺寸检查；导线电阻、绝缘电阻、电容；绝缘和护套物理机械性能实验。判断和积累性实验型式实验 T 制造厂在做过一次之后，只有在下列状况下，再重新进行实验 1产品所用材料、构造或重要工艺发生变化时； 2客户规定供货前重复测试时； 3产品原则中规定要定期测试（普通为半年一次）时。 5考查电缆性能裕度项目电线电缆4倍电压耐压实验 5考查电缆在安装、使用时机械承受能力项目弯曲实验、抗冲击性、耐振动性、 5某些相对不太重要，但也反映产品质量水平项目电缆护层中外被层浸渍剂滴流性 5需较长时间才干考察性能架空电缆护套耐气候老化性 5某些特殊环境条件规定检测项目阻燃、耐火性能从表6中可见，抽样实验也是出厂实验项目；这些项目对保证电线电缆产品质量也十分重要；因此要采用抽样检测方式，其因素如表中阐明所述。把型式实验这种类型称为“判断和积累性实验”是由于：在制造厂进行型式实验时，普通规定同步进行所有抽样检测项目，并加以积累；使对该产品性能水平、裕度有较全面掌握；对产品构造、材料，以及制造工艺水平有一种综合性评估。因而，每次型式实验之后，应有一种分析评估报告，并不断积累。第四节电线电缆性能检测项目综上所述，电线电缆产品品种多、应用范畴广，因而性能检测项目极为繁多。本节将性能检测按特性分类，尽量全面地作些简介。一. 构造尺寸及外观表7 构造尺寸及外观检测项目检测项目检查目、规定检测内容需检测产品举例检测实验类型导线构造保证导线截面、导电能力、导线电阻与容软度单线直径、根数、绞合方式、绞向、绞合节径比导线表面状态采用金属为导体各类产品 S.T 中间检测绝缘和护套构造控制保证产品基本性能厚度测定，偏差率测定搭盖度、带材间隙、节径比挤包式绝缘、绕包式绝缘 S.T 中间检测挤包式绝缘可在线测控产品构造构成控制保证产品基本性能填芯、垫层、辅助绕包层等所有构成件通信电缆单位、基本单位及色谱各类产品通信电缆 S.T 中间检测编织覆盖率纤维编织起护层和加强层作用金属编织起屏蔽及加强作用根数、单根直径（支数）及编织覆盖率（密度）表面状况（漏丝及跳丝）有编织层产品 S.T 中间检测成品外径与安装尺寸控制关于产品，要控制最大外径外径、圆整度漆包线、安装线、航空导线 S.T 中间检测普通产品反映工艺质量各种品种产品表面状态规定表面平整、光滑美观、无明显缺陷外观检查各种产品 R 制造长度与包装信守订货合同，保护产品装运、贮存外观检查包装长度检查产品卡或复绕各种产品 R 绝缘持续性对薄绝缘有趣哦无断裂漆膜针孔实验检查漆包线 S.T 薄层挤包绝缘用活化实验通信电缆等绝缘线芯 R 导线不断线发现细直径导线在制造过程中与否断裂导线通电检测细直径安装连接线 R 导线断裂伸长率测定通信电缆 T 二. 电性能检测项目 (一) 基本电性能坚持表8 基本电性能检测检测项目检测目、规定检测内容需检测产品举例检测实验类型导线直流电阻控制最大电阻值，减小线路损耗、电压降测定直流电阻金属导体所有产品 S或R 计算交流电阻架空线、大截面电缆 T 计算高频有效电阻通信电缆绝缘电阻保证工作条件下电绝缘性。测量最小绝缘电阻值各种产品 S.T 计算机绝缘层电导值测量最大漏泄电流通信电缆耐电压例行实验保证产品安全性最低规定，发展制造过程中重大缺陷采用成盘电缆直接加压（干法与浸水）采用活化检查设备加压采用短段浸水加压所有产品薄绝缘产品可采用活化实验 R.S 工作电容提供线路参数计算用。理解绝缘材料质量及结工艺水平线对之间与线芯对地电容各线对间电容不平衡值通信电缆射频电缆信号电缆 R.S.T 介质损耗角正切（tgδ）限定绝缘层（介质）发热、损耗测定在一定电压、一定频率下tgδ值油浸绝缘电力电缆、充油电缆高压交联电缆高频设备用漆包线 R 局部放电测定检测绝缘中微孔或微小杂质状况，保证绝缘水平测量在某一电压下，绝缘层中产生局部放电量及起始电压中压以上塑料、橡皮绝缘电缆 R (二) 电力电缆电性能检测电力电缆规定在高压下具备优良电绝缘性能，除了表8中基本电性能测试外，还必要通过多项型式实验来考核其安全裕度；以及模仿通过安装敷设（弯曲后）及成品电缆老化后电性能；以保证电缆在长期运营中安全可靠性。表9列出了对电力电缆其她电性能检测项目。表9 电力电缆电性能检测项目（涉及表8）检测品种检测项目检测规定检测目实验类型 U0为3.6kv及如下聚氯乙烯电缆 U0为1.8kv及如下交联聚乙烯电缆室温下绝缘电阻测温（并计算）最高额定温度时绝缘电阻测量（并计算）从成品线段上取出绝缘线芯，浸入室温（或±20℃）水中1小时后，加上直流电压（80～500V）1～5分钟后读取。按产品原则规定公式计算求出体积电阻保证绝缘层材料品质与制造工艺水平 T 4U0，4小时工频耐电压实验取绝缘线芯浸入室温水中1小时后，加上电压，保持4小时，试样应不击穿检查绝缘层安全裕度 U0为6kv聚氯乙烯电缆 U03.6kv及以上交联聚乙烯电缆 U0、4小时工频耐电压实验办法规定同上检查绝缘层安全裕度 S 局部放电实验在短路电缆试样上进行。施加1.5U0，测得放电量应不大于原则规定值。检测绝缘中因微孔或杂质存在限度，保证使用寿命 T 弯曲实验后局部放电实验在室温中，将电缆式样在规定直径圆柱上，以正反1800方向弯曲作为一次，共三次。弯曲后测局部放电量，规定同上。检查电缆在安装敷设中经受弯曲后电性能热循环实验后进行下列实验 1局部放电 2冲击电压实验（正负各10次） 3交流电压实验（例行实验电压实验办法）取经弯曲和测过局部放电电缆试样，导线通以电流（多芯电缆每芯都要通电流），使导线温度稳定在比容许最高温度高10℃时，保持2小时。再在室温中冷却4小时。如此循环三次。然后依次进行三相电性能测试。考验电缆绝缘在热胀冷缩循环后电性能裕度冲击电压实验是模仿雷电感应冲击电压经弯曲和热循环实验后4U0、4小时交流高压实验可另电缆试样，经弯曲和热循环实验（办法同上）后进行4U0、4小时耐压实验考验通过弯曲、热循环后电缆绝缘安全裕度、模仿运营状态中电缆 tgδ与电压关系实验tgδ与温度关系实验 U0为6～20kv电缆应分别测定0.5U0、U0、1.5U0、2U0交流电压tgδ。然后通电流加热电缆，分别在室温和最高额定温度下测定tgδ值测试电压2kv。 U0>21kv电缆仅测定在90±2℃时tgδ。所测tgδ值，及变化值应符合原则规定。介质损失角正切tgδ是中高压电缆绝缘重要性能参数，对电缆绝缘发热、热老化影响很大。测定目是保证绝缘热老化寿命 (三) 通信电缆电性能检测通信电缆电性能参数可分为三个层次。1一次参数；导线有效电阻R、工作电容C、电感L和绝缘电导G；2二次传播参数；波阻抗Z、传播常数Y；3传播质量参数：串音衰减、串音防卫度、固有衰减等。一次参数在产品原则作为基本电性能测试，而二次参数作为设计研究时才干进行测试（涉及电感），也可用一次参数计算而得；而传播质量参数在产品中是重要检测项目（抽样和形式实验）。表10 列出了通信电缆电性能检测项目。表10 通信电缆电性能检测项目检测项目检测目坚持规定实验类型绝缘强度即耐电压实验，检测绝缘完整性并保证足够间距绝缘线芯在生产线上用火花实验，100％进行。成品电缆应测导体间，导体对屏蔽或对隔离带，抽取1％线对。
