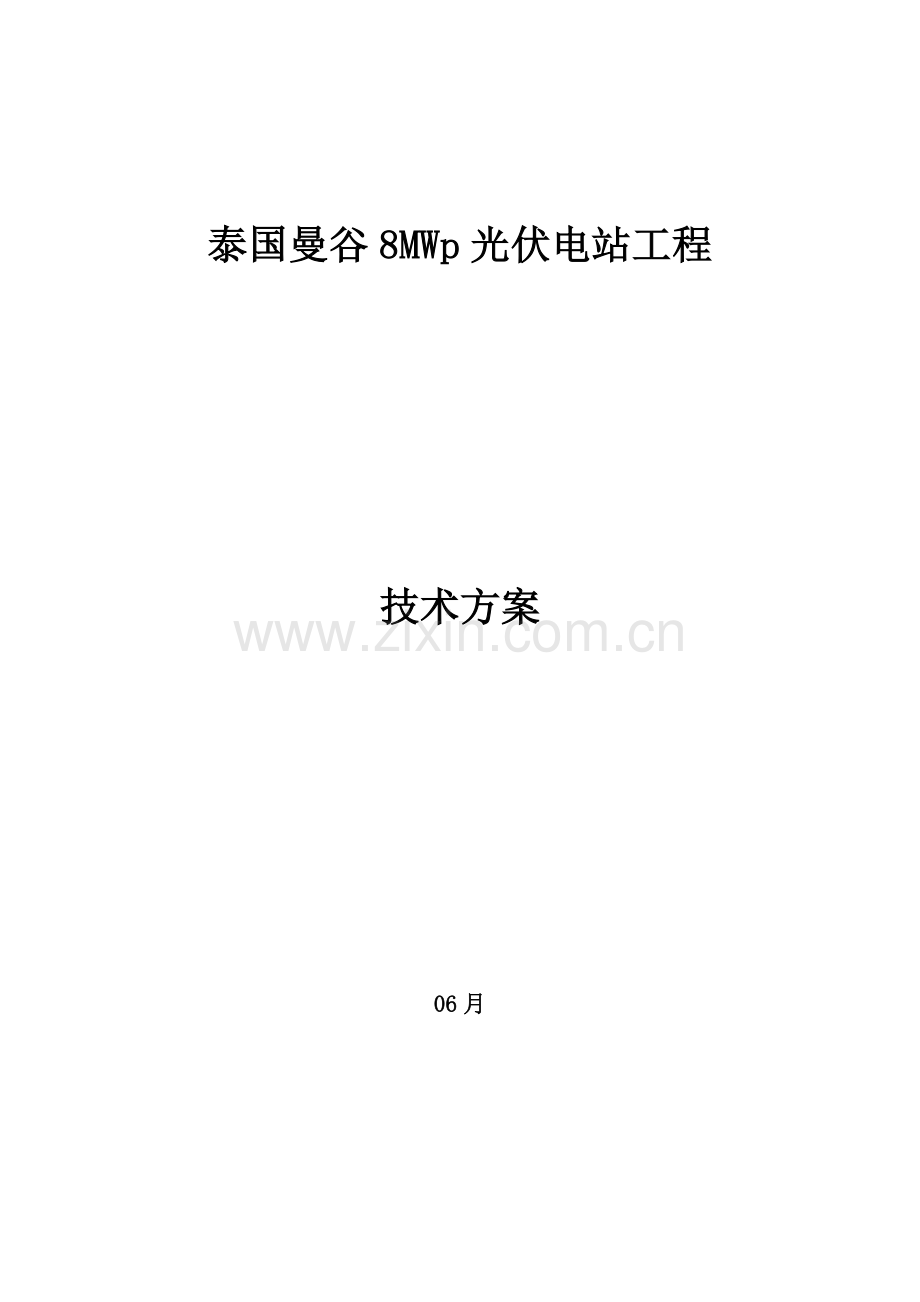

泰国曼谷8MWp光伏电站综合项目工程关键技术专项方案0603.doc

泰国曼谷8MWp光伏电站工程

技术方案

06月目 录
1项目概述 1
2总体设计 1
2.1系统构成 1
2.2设计根据 1
3详细方案设计 2
3.1光伏发电系统 2
3.1.1光伏系统概述 2
3.1.2 1MWp光伏分系统 2
3.1.3并网逆变器选型 3
3.1.4光伏组件选型及设计 5
3.1.5光伏防雷汇流箱设计 7
3.1.6直流配电柜设计 8
3.1.7 10kV升压箱变（美式箱变） 9
3.1.8光伏监控系统 11
3.1.9光伏系统接入 16
3.1.10环境监测设计 17
3.1.11 并网发电系统防雷及接地 18
4设备清单 18
5.项目组织及人员安排 20
6.施工 20
6.1 技术准备 20
6.2 现场准备 21
6.3 项目管理、沟通与协调 21
6.4 工程施工流程 21
6.5 实行进度筹划 22
6.5.1施工质量管理 22
6.5.2安全文明施工办法 23

1项目概述
太阳能发电是一种清洁可再生能源，与其她形式发电技术相比，具备一系列特有优势，重要为：
(1) 太阳能取之不尽，用之不竭，地球表面接受太阳辐射能，足够满足当前全球能源需求1万倍。只要在全球4%沙漠上安装太阳能光伏系统，所发电力就可以满足全球需要。太阳能发电安全可靠，不会遭受能源危机和燃料市场不稳定冲击。
(2) 太阳能随处可得，可就近供电，不必长距离输送，避免了长距离输电线路上电能损失。
(3) 太阳能不用燃料，运营成本很低。
(4) 太阳能发电没有运动部件，不易损坏，维护简朴，特别适合无人值守状况下使用。
(5) 太阳能在发电环节不产生任何废弃物，没有噪声，对大气环境无不良影响，是抱负清洁能源。
(6) 太阳能发电系统建设周期短，以便灵活，并且可以依照负荷增减，任意添加或减少太阳电池方阵容量，避免挥霍。
本工程站址位于泰国曼谷。
曼谷(Bangkok)，在泰语里是"天使之都"意思，有“佛庙之都”之誉，是泰国政治、经济、文化和交通中心，被列为东南亚第二大都市。两千近年前，曼谷原是一片被人称为"泥海"沼泽地。1782年，泰国国王拉玛一世将都城迁到曼谷，用记录佛教典型巴利文给新首都起了一种长名，将许多美好称号都加在这个新首都名字上，泰国人简称其为"共台甫"，而外国人称之为"曼谷"。 并有“佛庙之都”之誉，为黄袍佛国之泰国首都，位于湄南河下游，距暹罗湾40公里，全市面积1568平方公里，都市人口达到910万（），是泰国政治、经济、文化、教诲、交通运送中心及最大都市。曼谷市内河道纵横，货运频繁，有“东方威尼斯”之称。曼谷港，是泰国和世界知名稻米输出港之一。此外，曼谷还与中华人民共和国许多都市建立和谐关系，如广州、北京、上海，潮州等等，跨国城际间各种交往常年不断。
曼谷位于湄南河三角洲，距暹罗湾40公里，离入海口15公里，全市面积1568平方公里。都市地跨湄南河两岸，地势低洼，平均海拔局限性2米。经度：100°31′E，纬度：13°45′N 。
曼谷属热带季风气候，长年炎热，年平均气温27.5℃，6月份为全年最高气温35℃，而一年中最舒服月份是11月至次年1月，那是曼谷凉季，月均温度17℃-24℃左右，各种花卉依然绚丽多姿，曼谷此时景色最美，也是曼谷最佳旅游季节。曼谷全年日照时间在小时以上，非常适合光伏电站建设。

图1-1 曼谷（泰国）气候资料

2总体设计
2.1系统构成
光伏并网发电系统重要构成如下：
（1）光伏电池组件及其支架；
（2）光伏阵列防雷汇流箱；
（3）直流防雷配电柜；
（4）光伏并网逆变器；
（5）升压变压器
（6）环境监测仪；
（7）系统通讯监控系统；
（8）系统防雷及接地装置；
（9）土建、配电房等基本设施；
（10）系统连接电缆及防护材料。
2.2设计根据
² 《并网光伏发电专用逆变器技术规定和实验办法》
² GB 50054-95 《低压配电设计规范》
² GB 50217-94 《电力工程电缆设计规范》
² GB/T 19939- 《光伏系统并网技术规定》
² IEEE 1547： 《分布式电源与电力系统进行互连原则》
² IEEE 1547.1： 《分布式电源与电力系统接口设备测试程序》
² IEC 62116 《光伏并网系统用逆变器防孤岛测试办法》
² JGL/T16-92 《民用建筑电气设计规范》
² GB 50057-94 《建筑物防雷设计规范》
² GB 50217-94 《电力工程电缆设计规范》
² GB/Z 19964 光伏发电站接入电力系统技术规定
² GB 12325 电能质量 供电电压容许偏差
² GB/T14549 电能质量 公用电网谐波
² GB 12326 电能质量 电压波动与闪变
² GB/T15543 电能质量 三相电压容许不平衡度
3详细方案设计
3.1光伏发电系统
3.1.1光伏系统概述
运用泰国曼谷丰富光照资源和土地资源，建设8MWp光伏电站。本工程采用分散安装，就地逆变，集中并网设计方案，依照光伏组件选型，将系统提成8个1MWp并网发电单元。
每1MWp单元通过一台1000kVA升压变压器升压至10kV，每4台升压变手拉手连接后集中接入10kV高压柜就近接入10kV交流电网，实现并网发电。主接线图如图3-1所示：

图3-1 8MWp光伏发电系统主接线示意图
光伏电站采用“分散安装建设，就地逆变升压至10kV，集中并网”技术方案。即：
1）电气线路上，光伏并网系统提成8个独立1MWp单元。
2）每个1MWp单元作为一种整体，为以便实行，采用箱变设计及箱变单元按照1MWp单元进行设计，将1MWp系统提成2个500kWp并网发电单元，通过2台并网逆变器逆变后接入1台1000kVA 10/0.27/0.27kV双分裂绕组升压箱式变。
3）每个500kWp发电单元由500kWp组件和7个光伏防雷汇流箱、1个直流配电柜和一台500KW并网逆变器构成，输出270V三相交流电。
3.1.2 1MWp光伏分系统
将1MWp系统提成2个500kWp并网发电单元，由2台500kW并网逆变器接入1台1000kVA 10/0.27/0.27kV双分裂绕组升压箱式变。
电池组件选用245Wp多晶硅电池组件，采用最佳倾角固定安装方式。依照500kW并网逆变器MPPT工作电压范畴（450V～820V），每个电池串列按照20块电池组件串联进行设计。每个500kWp并网单元需配备102个电池串列，2040块电池组件,其功率为499.8 kWp。
为了减少光伏电池组件到逆变器之间连接线，以及以便维护操作，建议直流侧采用分段连接，逐级汇流方式连接，即通过光伏防雷汇流箱（简称“汇流箱”）将光伏阵列进行汇流。此系统还要配备直流防雷配电柜，该配电柜包括了直流防雷配电单元。其中：直流防雷配电单元是将汇流箱进行配电汇流，分别接入2台500kW并网逆变器；再接入10/0.27/0.27kV升压箱式变。1MWp光伏发电系统示意图如图3-2所示：

图3-2 1MWp并网发电示意图
3.1.3并网逆变器选型
并网逆变器是并网光伏发电系统核心转换设备，它直流侧连接直流汇流箱汇流过直流电源经并网逆变器逆变后输出三相交流电。并网逆变器需具备较高转换效率、完善保护功能、优质电能输出。逆变器选型需满足如下规定：
Ø 先进最大功率跟踪点技术，MPPT效率＞99%；
Ø 具备正弦波形电流，额定功率时，功率因数约为l；
Ø 和监控系统电气分离，可采用各种通讯和显示方案；
Ø 具备通讯与故障诊断功能；
Ø 完善保护功能，可独立设定保护及运营参数，系统可靠性更高；
Ø 安装操作简便；
产品具备输出电能质量高，完全满足国家电能质量原则，保护办法完善，具备过载、短路保护，直流输入反接保护，孤岛效应保护，电网过欠压保护和电网过欠频保护，直流漏电保护和抗雷击保护。同步具备完全自动运营功能，不需要任何人工干预。在浮现各种故障时，自动停止工作，故障状态消失后，逆变器将自动开始重新运营。逆变器自带监测系统可以实时显示运营状态，并可记录运营数据和故障数据。有关技术参数如表3-1所示：
表3-1 500kW并网逆变器技术参数表
重要参数

直流输入
最大直流电压
900V
MPPT范畴
450V~820V
最大直流功率
550kWp
最大输入电流
1200A
交流输出
额定输出功率
500kW
额定输出电压
270V
容许电网电压波动范畴
±10%
额定输出电流
1070A
额定电网频率
50Hz
总电流波形畸变率
<3%（额定功率）
功率因数
≥0.99（额定功率），±0.9可调
系统参数
机械参数
最大效率
98.6%
防护级别
IP20
噪声
<65dB
夜间自耗电
<100W
工作温度
-25~55℃
冷却方式
强制风冷
相对湿度
10%~95%，无冷凝
污染级别
3级
保护类别
1类
最高海拔
6000m（高于3000m降额使用）
通讯接口
RS485/以太网（选配）
机械参数
宽/高/深
2700/2165/800mm
重量
2180kg

光伏并网逆变器采用32位专用DSP控制芯片，主电路采用先进智能功率IPM模块组装，运用电流控制型PWM有源逆变技术，可靠性高、保护功能齐全，且具备电网侧高功率因数正弦波电流、无谐波污染供电等特点。
Ø 采用32位DSP芯片进行控制；
Ø 太阳电池组件最大功率跟踪技术(MPPT)；
Ø 有先进孤岛效应检测方案；
Ø 具备低电压穿越功能；
Ø 具备直流输入手动分断开关，交流电网手动分断开关，紧急停机操作开关；
Ø 具备正弦波形电流，额定功率时，功率因数约为l；
Ø 人性化LCD液晶界面，通过按键操作，液晶显示屏(LCD)，可清晰显示实时各项运营数据，实时故障数据，历史故障数据（不不大于50条），总发电量数据，历史发电量（按月、按年查询）数据；
Ø 逆变器支持按照群控模式运营，并具备完善监控功能；
Ø 逆变器具备CE认证资质部门出具CE安全证书。
太阳能光伏组件串联组件数量Ns设计原则 ：
500kW并网逆变器直流工作电压范畴为450Vdc～820Vdc；
光伏组串开路电压最大值不容许超过逆变器直流电压上限950V；
依照以上得出光伏组件串联数为20块。
单列串联功率P：
P=20×245Wp=4900Wp
考虑光伏电池板一致性，单支路光伏阵列工作电压为610V，组件组串在25℃时开路电压为760V，从逆变器输入范畴和整个回路绝缘水平来说，器件选型和计算符合工程实际规定。
3.1.4光伏组件选型及设计
3.1.4.1光伏组件选型
采用245Wp多晶硅组件，其规格参数如下表：
表3-2 245Wp多晶硅组件规格参数
序号
项目名称
参数指标
1
峰值功率
245Wp
2
峰值电压
30.5V
3
峰值电流
8.03A
4
开路电压
38V
5
短路电流
8.42A
6
温度功率系数
-0.45%/℃
7
开路电压温度系数
-0.35%/℃
8
短路电流温度系数
0.05%/℃
9
额定电池工作温度
45±2℃
10
工作温度
-40~+85℃
11
最高系统电压
1000V
12
重量
19.5kg
13
外形尺寸
1640mm×992mm×40mm
3.1.4.2安装倾角设计
依照本地辐射状况和位置，由设计软件得安装倾角为14度。
3.1.4.3光伏组件间距计算与光伏阵列布置
太阳能电池方阵间距计算以冬至当天早9：00至下午3：00 太阳电池方阵不应被遮挡为普通原则，相应经验公式如下：
D = H
其中为本地地理纬度(在北半球为正，南半球为负)，为阵列前排最高点与后排组件最低位置高度差）。
组件间距布置设计如下图所示：

图3-3 光伏组件间距图
3.1.4.4 太阳电池组串单元排列方式
太阳电池组串单元中太阳电池组件排列方式为竖向双排排放，如下图所示：
图3-4 光伏组串排列（水平投影）图

图3-5 光伏组串排列图

3.1.5光伏防雷汇流箱设计
光伏防雷汇流箱接线方式可选取16进1出，即把相似规格16路电池组件串列输入经汇流后输出1路直流。该光伏防雷汇流箱具备如下特点：
该光伏防雷汇流箱具备如下特点：
1）满足室外安装使用规定；
2）可同步接入16路电池串列，每路电流最大可达10A；
3）每路接入电池串列开路电压值最大可达DC1000V；
4）每路正负极都配备高压直流熔断器，其耐压值不不大于DC1000V；
5）配有光伏专用高压防雷器，正极负极都具备防雷功能；
6）采用正负极分别串联四极断路器提高直流耐压值，可承受直流电压值不不大于DC1000V。；
光伏防雷汇流箱电气原理框图如图3-6所示：

图3-6 光伏阵列汇流箱配备图
注：该图为原则16进1出光伏防雷汇流箱图，项目中用到光伏防雷汇流箱依照实际状况来选取设计。
3.1.6直流配电柜设计
直接将多串光伏组件输出端口连接到逆变器是危险，也是不符合规范，一旦系统浮现故障，将危及光伏组件和系统安全。必要在光伏组件输出端设立配电器件来保护有关设备。
光伏防雷汇流箱就地将多路直流电汇为1路直流电后通过电缆接入到直流配电柜内，直流配电柜将多台光伏防雷汇流箱直流输出汇成1路输入到逆变器内，由逆变器将直流电转换为交流电输接入配电系统。
电气原理框图如图3-7所示：
图3-7直流配电柜配备图
3.1.7 10kV升压箱变（美式箱变）

图3-8 美式箱变原理示意图
3.1.7.1交流配电柜设计
交流配电柜为逆变器提供输出接口，配备输出交流断路器直接并网（或供交流负载使用），在光伏发电系统浮现故障需要维修时，不会影响到光伏发电系统和电网（或负载）安全，同步也保证了维修人员人身安全。
本方案中1MWp光伏子系统配备2面交流配电柜。交流配电柜具备如下特点：
Ø 配备交流断路器，具备短路、过流等保护功能；
Ø 配备电涌保护器，具备防雷功能；
Ø 配备批示灯，分合闸批示各1只；
Ø 系统布线简化、布局美观、操作简朴；
Ø 维护以便、系统可靠性高、安全性高；
3.1.7.2油浸式升压变压器（10kV）
本期工程10kV箱变选用品有过载能力高、免维修、性价比优等特点美式箱式变电站。升压变压器采用油浸式双分裂绕组变压器，电压级别为10.5/0.27/0.27kV。10.5kV侧采用油浸式高压负荷开关加熔断器保护。箱式变电站安装在独立基本上，电缆从基本预留开孔进出高低压室。
变压器重要技术参数：
主变压器名称：散热器组油箱全密封三相双分裂绕组无励磁调压变压器
变压器型号：S11-1000
变压器性能：油浸、自冷、全密封、低损耗
额定容量：1000kVA
额定频率： 50Hz
联接组标号： D，yn11，yn11
阻抗电压： 6.5％
噪声水平： ≤55dB
容量(kVA) 1000
空载损耗(W)： 1440W，偏差范畴按国标
负载损耗(W)： 12200W 偏差范畴按国标
空载电流： 1.1%
变压器绝缘水平（kV）：
设备最高电压（有效值）12kV
额定雷电冲击耐受电压（峰值）全波：75kV
截波：85kV
额定短时工频耐受电压（1min,有效值）高压/低压：35/5kV
变压器抗短路能力：按现行国标执行。
其他参数如额定短路耐受电流、额定峰值耐受电流、温升等均按现行国标执行，并依照高海拔规定进行修正。
变压器承受短路能力：按现行国标执行。
变压器规定装设电子式温控器（提供RS485接口，MODBUS规约）。
铁心材料选用进口优质高导磁冷轧晶粒取向硅钢片，绕组采用优质材料满足国标规定。
绝缘液体： 采用25#绝缘油。
3.1.8光伏监控系统
3.1.8.1概述
监控系统采用许继电气公司方案(许继是光伏监控国标唯一起草单位)许继电气在近年电力系统发电、变电和电网运营监控系统实行基本上，针对并网光伏发电监控系统特点，全力打造出了Solar-8000综合自动化系统产品。
Solar-8000监控系统为发电系统安全运营而设计。发电系统通过配备相应保护设备实现对所有站内电气设备运营安全，以及对所供负荷和并网电网连接安全，监控系统将实时监测这些发电设备自身及其保护设备运营状况。监控系统将尽量地提供各种自动化功能，保证运营和检修人员可以远离各种危险和防止误操作。
Solar-8000监控系统为发电系统可靠运营而设计。监控系统将实时监测各种设备运营工况，对设备产生异常信号在监控界面上进行声光信号报警，以提示运营人员进行解决。监控系统实时监测发电电能质量指标，对电压、频率、功率因数、三相不平衡率、谐波含量等核心指标进行实时分析，发现指标偏差及时进行声光信号报警，状况严重自动对设备进行控制调节，以保证发电系统能提供质量可靠电能。监控系统自身可靠性设计也是系统可靠性重要方面，重点从通信网络可靠性和监控软件系统可靠性两方面进行了考虑。
Solar-8000监控系统为发电系统经济运营而设计。对未限制并网功率发电系统，监控系统将从系统层面控制所有发电设备进入最大功率状态，以提高全站发电经济效益。对限制了并网功率发电系统，监控系统将从系统层面对发电设备自动进行筹划停机管理，延长设备使用寿命。监控系统自身设计，特别是设备配备和通信网络规划方面，在保证可靠性和性能基本上，将尽量考虑经济性目的，以缩小发电站总体投资及运营成本。
Solar-8000监控系统为发电系统监管以便而设计。现场设备将提供就地监控功能，采用操作按钮或简易操作屏幕方式实现，在监控系记录算机或网络浮现故障状况下能就地进行操作。对普通带储能专供发电系统或小型并网发电系统将直接采用远程监控方式把各种发电系统集中进行监控，减少投资同步以便统一监控与运营。对需要建立现场通信网络甚至多级网络发电系统，将针对实际状况在网络规划与布线、设备配备和布置上做到简洁明了，以以便运营和维护人员工作。
Solar-8000监控系统无论在硬件配备、网络规划和设备布置上，还是在软件系统构造设计和功能配备上，将全面支持各种构造和布置模式光伏发电系统，软硬件系统都将针对详细工程场景进行灵活配备。
3.1.8.2设计原则
本设计遵循光伏电站自动化监控系统总体建设目的，坚持以使整个系统具备安全性、可靠性、灵活性、经济性、简便性等特性为设计总则。
3.1.8.3系统特点
（1）采用局部网全分布式开放系统构造，主机/操作员站使用开放操作系统，直接接入网络，可获得高速通讯和共享资源能力。
（2）网络上接入每一设备都具备自己特定功能。实现功能分布，既提供了某一设备故障只影响局部功能长处，又利于此后功能扩充。
（3）技术先进性和构造合理性：采用分层、分布式构造（现地层和主控层两层），先进网络通讯技术，所有现地单元连在网上，层次简化，可靠性高，扩展性强，通信速度快。
（4）安全性和高可靠性：系统重要硬件设备均采用国内外先进设备，满足光伏电站恶劣环境下正常运营需要。
（5）系统经济性：综合设计思想合理，减少建设投资和维护费用。
（6）系统可扩展性：整个系统通过原则以太网连接，单元可按规定任意增减。
（7）系统设计规范和基本技术条件遵循IEEE和IEC等关于国际原则、国标和部颁原则规定规定。
3.1.8.4系统构造
光伏监控系统涉及两某些：站控层和就地层，网络构造为开放式分层、分布式构造。站控层为全站设备监视、测量、控制、管理中心。
光伏监控系统通过以太网与就地层相连,就地层按照不同功能系统划分，以相对独立方式分散在配电装置室中，在站控层及网络失效状况下，间隔层仍能独立完毕间隔层各电气设备监测和断路器控制功能。综合自动化系统通过数据上送装置与鉴衡中心数据中心实现数据通讯。
站控层由计算机网络连接监控主机及操作员站、远动站等构成，提供站内运营人机界面，实现管理控制就地层设备等功能，形成全站监控、管理中心，并与远方控制中心通信。
就地层设备由测控单元、通信单元、网络系统和逆变器等构成。它直接采集解决现场原始数据，通过网络传送给站控层监控主站，同步接受站控层发来控制操作命令，通过有效性判断、闭锁检测、同步检测等，最后对设备进行操作控制。
网络采用光纤以太网，互换机采用10/100高速工业以太网。
监控对象为光伏系统中带有通讯接口设备与装置。

图3-9 光伏监控系统图

3.1.9.5系统功能
系统功能涉及：数据采集与解决、报警解决、控制操作、时钟同步、人机界面、远动功能、继电保护和故障信息管理、有功功率自动调节子系统、电压无功自动控制子系统。
3.1.9.6光伏监控系统性能指标
1）测量值指标
a、交流采样测量值误差：不不不大于0.2％（I、U），不不不大于0.5％（P、Q）
b、直流采样模数转换误差：不不不大于0.2％
c、越死区传送整定最小值：不不大于0.5％
2）状态信号指标
a、信号对的动作率：不不大于99.99%
b、事故采集装置SOE辨别率：不不不大于2毫秒
3) 实时响应指标
a、操作员发出操作指令到I/O单元输出和返回信号从I/O单元输入至CRT显示屏上显示总时间：不不不大于3秒
b、从数据采集装置输入值越死区到CRT显示： 不不不大于2秒
c、从数据采集装置输入状态量变位越死区到CRT显示：不不不大于2秒
d、模仿量数据更新周期：不不不大于2秒
e、数字量数据更新周期：不不不大于1秒
f、动态画面整幅调用响应时间：实时画面不不不大于1秒、其她画面不不不大于2秒
g、画面实时数据刷新周期： 3~10s,可调
h、双机自动切换至功能恢复时间：不不不大于15秒
g、脉冲量数据更新周期： 5XN（N=1，2~12min）可调
h、遥控、遥调命令传送时间：不不不大于4秒
i、遥测信息传送时间：不不不大于3秒
（从I/O测控单元输入突变量至远动工作站向调度发出报文）
j、遥信变位传送时间：不不不大于2秒
（从I/O测控单元输入突变量至远动工作站向调度发出报文）
4)事故追忆
事故追忆先后时间段（最长事故前5分钟、事故后10分钟）、追忆模仿量数量、追忆数据取值间隔时间（1秒到10秒）均可灵活配备。可以同步存储10各事故追忆事故表。事故追忆点数不受限制。
5)实时数据库容量
1）模仿量：不不大于40000点
2）开关量：不不大于60000点
3）电度量：不不大于10000点
4）遥控量：不不大于10000点
5）虚拟量：不不大于0点
6)历史数据库存储容量
1）历史曲线采样间隔1~60min，可调。
2）历史趋势曲线，日报，月报，年报存储时间只受磁盘存储空间限制。
3）历史趋势曲线数量理论上不受限制，只受磁盘存储空间限制。
4）历史告警数据保存事件理论上不受限制，只受磁盘存储空间限制。
5）历史数据详细保存周期可由顾客自行定义，至少保存近来两年到三年内历史数据。
7)可靠性指标
1）系统可用率：不不大于99.9%
2）遥控、遥调执行可靠率：不不大于99.9%
3）计算机工作站平均故障间隔时间（MTBF）：不不大于0小时
4）数据采集及控制装置平均故障间隔时间（MTBF）：不不大于27000小时
8)校时误差
监控系统时间与GPS/北斗原则时间误差：不不不大于1 ms
9) CPU负荷率
所有计算机CPU负荷率，在正常状态下（同步解决模仿量更新解决30%，数字量变位解决20%）任意5min内不大于30%，在事故状况下（同步解决模仿量更新解决100%，数字量变位解决50%）任意10s内不大于50%。
10)网络负荷率
以太网负荷率，在正常状态下（同步解决模仿量更新解决30%，数字量变位解决20%）任意30min内不大于25%，在事故状况下（同步解决模仿量更新解决100%，数字量变位解决50%）任意10s内不大于35%。
3.1.9光伏系统接入
该工程建设总装机容量为8MWp光伏电站，该光伏发电系统采用“分散安装，就近逆变，集中上网”技术方案，分2个接入点接入就近10kV母线。系统主接线如图3-10所示。

图3-10 光伏发电系统主接线图
3.1.10环境监测设计
在太阳能光伏发电场内配备1套环境监测仪，实时监测日照强度、风速、风向、温度等参数。该装置由风速传感器、风向传感器、日照辐射表、测温探头、控制盒及支架构成。可测量环境温度、风速、风向和辐射强度等参量，其通讯接口可接入并网监控装置监测系统，实时记录环境数据。环境监测装置如图3-11所示。

图3-11环境监测装置图
3.1.11 并网发电系统防雷及接地
太阳能光伏发电系统雷电入侵途径，除光伏组件外，尚有配电线路、接地线以及它们组合。为了保证电力系统安全运营和光伏发电及电力设施安全，并网光伏电站必要有良好避雷、防雷及接地保护装置。
防雷击重要办法是安装避雷针，本项目户外设备安装位置在整个环境中不是最高建筑物，因此设计为：把所有钢构造与整个建筑防雷网相连，以达防雷目。本项目采用如下防雷电办法：在光伏系统直流输入处和交流输出处设计了防雷装置，并接地以保证设备安全，避雷元件分散安装在接线箱内，也安装在配电柜内。防雷接线箱普通安装在光伏组件附近，必要满足室外安装规定，防护级别普通为IP65。
整个系统采用三级防雷办法：
设备级：组件铝合金边框以及金属支架通过接地扁钢与屋顶防雷扁钢带可靠焊接；
直流侧级：直流汇线处采用直流防雷模块，最后与防雷带连接；
交流侧级：在交流柜内采用交流防雷模块，与电气防雷带连接。
对于系统防雷和安全用电来说，可靠接地是至关重要。本设计中，支架、光伏组件边框以及连接件均是金属制品，每个子方阵自然形成等电位体，所有子方阵之间都要进行等电位连接，并于接地网就近可靠连接，各连接点接地电阻应不大于10欧姆。机房内交流配电柜、直流配电柜外壳及各逆变器接地端子和机房内接地体进行牢固电气连接，各连接点接地电阻应不大于4欧姆。
4设备清单
表4-1 设备清单表
序号
设备名称及规格
单位
数量
一
8MWp光伏电站

1
光伏组件
Wp
7996800
2
支架
套
1
3
水泥基本
套
1
4
防雷汇流箱
台
112
5
8MW逆变单元
直流配电柜
面
16
500kW并网逆变器
台
16
通风及照明
套
8
逆变房
套
8
RS485串口服务器SGU-802
台
8
光纤收发器
对
8
逆变器数据采集柜
面
8
6
箱变
交流柜
面
16
10/0.27/0.27kV 分裂式变压器
台
8
高压柜
面
8
箱变通风照明
套
8
箱体及附件
套
8
7
10kV出线柜
含断路器、1块电度表
面
2
8
10kV计量柜
含CT、PT、预留2块电度表位置
面
2
9
保护测控柜
保护测控装置、电能质量、UPS、开关电源
套
2
10
电缆及附件
套
1
11
桥架
套
1
12
光伏场接地
套
1
二
监控系统（含预测）
1
监控主机
台
1
2
功率预测服务器
台
1
3
语音报警装置
台
1
4
打印机
台
1
5
2工位工作台（含椅子）
套
1
6
卫星同步时钟
套
1
7
通讯屏
面
1
7.1
光伏监控远动装置
台
1
7.2
天气预报下载装置
台
1
7.3
反向隔离装置
台
1
7.4
功率预测远动装置
台
1
7.5
硬件防火墙
台
2
7.6
互换机
台
1
7.7
SGU-801通讯接入装置
台
1
7.8
屏柜及附件
套
1
8
操作系统
套
1
9
监控系统软件
套
1
9.1
基本监控系统
套
1
9.2
功率调节系统
套
1
9.3
功率预测系统
套
1
10
环境气象监测仪
套
1
11
通迅线缆
套
1
三
其他

1
安装施工
项
1
2
运送费
项
1
3
调试费
项
1
4
设计费
项
1
注：此设备清单中设备数量视详细项目状况而定。
5.项目组织及人员安排
本工程重要技术及管理人员安排如下：项目经理1名， 电气工程师1名， 产品工程师1名， 质量员1名， 安全员1名， 材料员1名。
项目组织构造如图5-1。

5-1项目组织构造图
6.施工
6.1 技术准备
技术准备是决定施工质量核心因素，本项目在施工前重要进行如下几方面准备工作：
（1）先对实行工现场进行勘测和调查，考查建筑构造、位置及环境,配电状况等关于数据并对资料进行分析汇总，做出切合实际工程方案。
（2）准备好施工中所需各种规范，作业指引书，施工图册关于资料及施工所需各种登记表格。
（3）组织施工队熟悉图纸和规范，做好图纸初审记录。
（4）技术人员对图纸进行会审，并将会审中问题做好记录。
（5）拟定和编制切实可行施工方案和技术办法，编制施工进度表。
6.2 现场准备
（1）物资存储
准备一座暂时仓库：重要贮存并网发电系统逆变器、光伏组件、太阳电池支架、线缆及其他辅助性材料；
（2）重要设备及工程材料准备
施工前由质量员对太阳能电池组件、方阵支架、并网逆变器等设备进行检查验收，保证所有设备质量满足设计规定，准备好各种工程用品、施工所需各种重要原材料和辅助性材料。
（3）建设单位现场管理人员办公场合
与顾客方沟通，在施工区域附近准备一间办公场合,以便建设单位现场管理及技术人员办公。
6.3 项目管理、沟通与协调
项目因合伙单位较多,为保障整个工程质量及进度,成立项目建设协调小组,由顾客方牵头,各有关合伙单位安排专人共同构成。
6.4 工程施工流程
工程施工重要流程为：项目土建施工－设备安装—设备调试－并网运营调试－试运营—竣工验收。如下图所示：

图6-1 光伏系统施工流程图
6.5 实行进度筹划
6.5.1施工质量管理
1）施工质量符合规范规定。
2）严格按许继电气制定工程质量管理制度实行自检，互检和复检，具备实测数据和签证手续。
3）设备及安装施工材料均需有质量合格证，并对品种、数量、外观、出厂日期等进行验收，如有异议应会同关于部门签定后方能发放施工。
4）严格操作规程，按工艺规定施工。
5）对参加施工人员进行质量教诲，增强施工人员质量意识。
6）工地定期进行质量安全例会和坚持自检制度。
7）施工过程中，应做好施工日记，安装原始记录，整顿好关于技术资料并保存完好。
6.5.2安全文明施工办法
1）建立安全作业教诲，检查制度，强化安全意识，加强施工人员安全技术教诲，认真执行电力安全作业关于规程；
2）建立施工现场管理制度；
3）建立机械、电气安全作业管理制度，所有施工、用电设备均作好接地保护，手持电动工具要设漏电保护开关，使用前应检查机具与否良好，以防发生意外事故；
4）遵守电力施工管理制度，施工队及现场管理人员进浮现场须遵循郑州财专管理制度； 施工建设单位进场前须提前联系并征得批准方可进场施工，工地每天收工时与有关现场管理人员交代清晰，完毕一种阶段任务后，离场须告知现场工程负责人；
5）现场工具和材料堆放要排列整洁；
6）施工建设单位在施工中保持良好沟通，工程施工中服从有关管理部门安排。
