绝缘关键技术监督自查表.doc

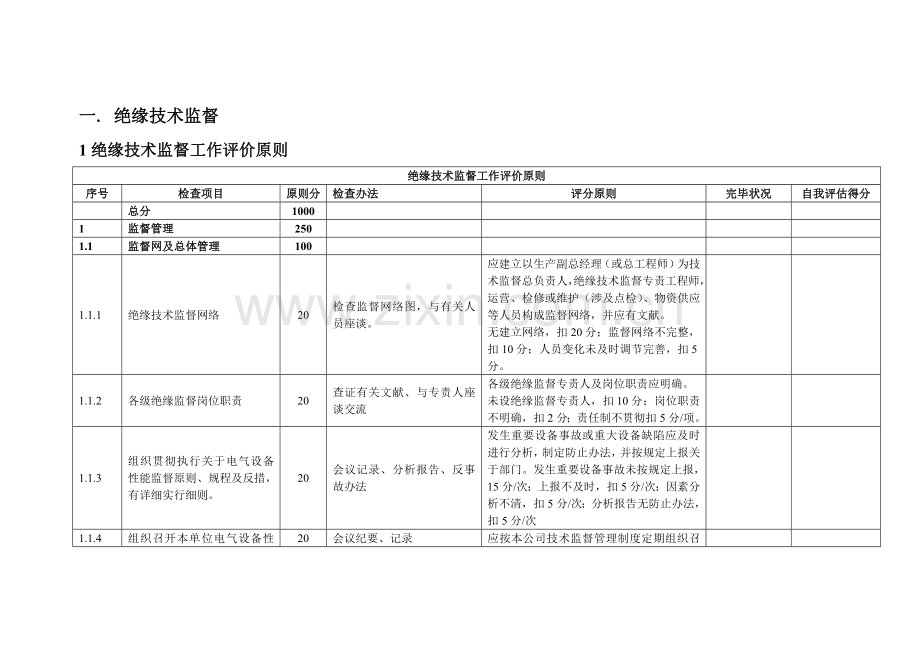

一. 绝缘技术监督
1绝缘技术监督工作评价原则
绝缘技术监督工作评价原则
序号
检查项目
原则分
检查办法
评分原则
完毕状况
自我评估得分

总分
1000

1
监督管理
250

1.1
监督网及总体管理
100

1.1.1
绝缘技术监督网络
20
检查监督网络图，与有关人员座谈。
应建立以生产副总经理（或总工程师）为技术监督总负责人，绝缘技术监督专责工程师，运营、检修或维护（涉及点检）、物资供应等人员构成监督网络，并应有文献。
无建立网络，扣20分；监督网络不完整，扣10分；人员变化未及时调节完善，扣5分。

1.1.2
各级绝缘监督岗位职责
20
查证有关文献、与专责人座谈交流
各级绝缘监督专责人及岗位职责应明确。
未设绝缘监督专责人，扣10分；岗位职责不明确，扣2分；责任制不贯彻扣5分/项。

1.1.3
组织贯彻执行关于电气设备性能监督原则、规程及反措，有详细实行细则。
20
会议记录、分析报告、反事故办法
发生重要设备事故或重大设备缺陷应及时进行分析，制定防止办法，并按规定上报关于部门。发生重要设备事故未按规定上报，15分/次；上报不及时，扣5分/次；因素分析不清，扣5分/次；分析报告无防止办法，扣5分/次

1.1.4

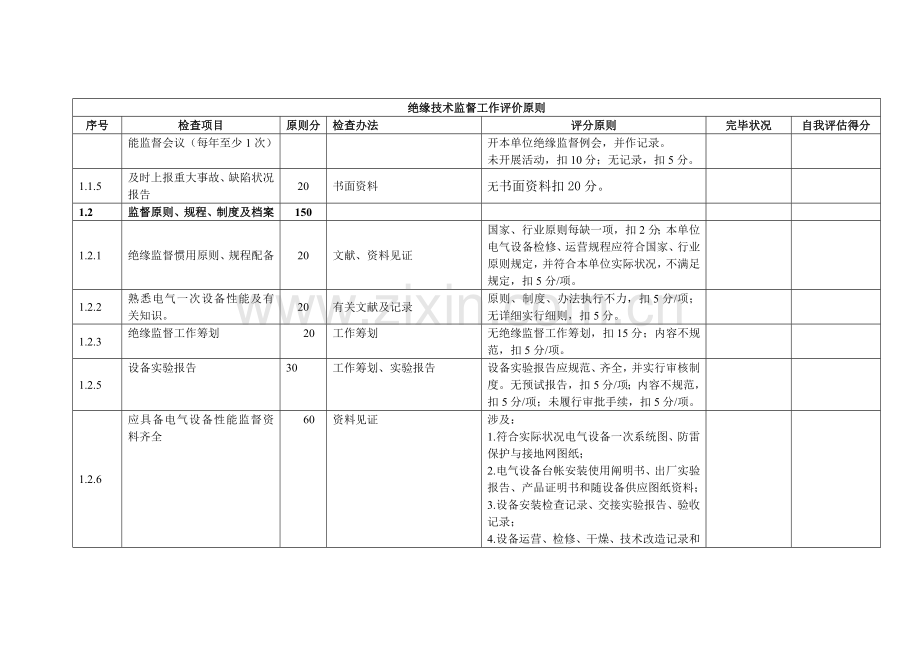

组织召开本单位电气设备性能监督会议（每年至少1次）
20
会议纪要、记录
应按本公司技术监督管理制度定期组织召开本单位绝缘监督例会，并作记录。
未开展活动，扣10分；无记录，扣5分。

1.1.5
及时上报重大事故、缺陷状况报告
20
书面资料
无书面资料扣20分。

1.2
监督原则、规程、制度及档案
150

1.2.1
绝缘监督惯用原则、规程配备
20
文献、资料见证
国家、行业原则每缺一项，扣2分；本单位电气设备检修、运营规程应符合国家、行业原则规定，并符合本单位实际状况，不满足规定，扣5分/项。

1.2.2
熟悉电气一次设备性能及有关知识。
20
有关文献及记录
原则、制度、办法执行不力，扣5分/项；无详细实行细则，扣5分。

1.2.3
绝缘监督工作筹划
20
工作筹划
无绝缘监督工作筹划，扣15分；内容不规范，扣5分/项。

1.2.5
设备实验报告
30
工作筹划、实验报告
设备实验报告应规范、齐全，并实行审核制度。无预试报告，扣5分/项；内容不规范，扣5分/项；未履行审批手续，扣5分/项。

1.2.6
应具备电气设备性能监督资料齐全
60
资料见证
涉及：
1.符合实际状况电气设备一次系统图、防雷保护与接地网图纸；
2.电气设备台帐安装使用阐明书、出厂实验报告、产品证明书和随设备供应图纸资料；
3.设备安装检查记录、交接实验报告、验收记录；
4.设备运营、检修、干燥、技术改造记录和关于运营、检修、技改专项总结；
5.设备缺陷记录资料和缺陷解决记录，事故分析报告和采用办法；
6.反映预试状况图表、卡片或微机记录。每缺一项，扣5分。

2
专业技术工作
750

2.1
电气设备性能监督考核
30

2.1.1
绝缘监督预警
10
设备故障记录、分析报告
如发生因监督不利导致设备事故，风力发电机、主变扣5分/台次；其她重要电气设备，扣5分/台次。

2.1.2
绝缘监督指标
20
设备缺陷记录、监督报表
设备预试筹划完毕率低于100%，每低1个百分点扣2分；发现缺陷未及时消除，消缺率每低1个百分点扣5分。

2.2
高压实验管理（可由专工负责）
60

2.1.1
高压实验人员持证上岗（涉及外委实验单位人员）。
10
检查培训记录、岗位培训证书
高压实验人员应持证上岗状况（涉及外委单位实验人员）。无证上岗，扣5分/人次。

2.2.2
建立电气一次设备台帐。
10
检查书面台帐或电子文档
涉及：型号、重要参数、制造厂家、出厂日期、投运日期等。每缺一项，扣5分。

2.2.3
设备预试筹划
20
监督工作筹划、设备检修记录、实验报告
按照《电力设备交接和防止性实验规程》及本单位预试规程制定年度预试筹划,无漏掉设备，无缺项。无预试筹划，扣20分；预试筹划缺项，扣2分/项。

2.2.4
设备实验报告
10
工作筹划、实验报告
预试报告内容应全面，涉及：实验日期，实验人员，实验设备及编号，环境状况；实验数据无涂改，法定计量单位使用对的，无漏项、减少原则状况；实验结论与实验成果相符；实验报告摆放整洁，设备实验报告应规范、齐全，并实行审核制度。无预试报告，扣5分/项；内容不规范，扣2分/项；未履行审批手续，扣5分/项。

2.2.5
对实验报告（涉及外委报告）实行审核制度。
5
实验报告
实验报告无审核扣5分。

2.2.6
依照实验状况，认真分析设备绝缘状况；实验中发现电气设备缺陷和异常状况向上一级技术监督负责人作出书面报告，对重大缺陷及时报告。
5
实验报告及书面报告
设备缺陷和异常未上报扣5分。

2.3
电气运营管理部门
40

2.3.1
电气运营规程符合关于规程、反措规定。
10
运营规程
规程内容不符合关于规程、反措规定，扣5分/项。

2.3.2
按现场运营规程定期巡视、记录、检查电气设备运营状况，定期分析设备绝缘状况。
20
运营记录及分析报告等
运营记录内容不规范，扣2分/项；无分析报告不得分。

2.3.3
发现设备异常状况，按规程采用办法，必要时上报关于领导和技术监督专责人。
10
书面报告
发现设备异常无书面报告上报扣10分。

2.4
电气检修管理（可由专工负责）
40

2.4.1
按照检修规程进行电气设备检修工作。超期未修，应上报关于领导和技术监督专责人备案。
10
检修记录
无记录不得分；超期未上报扣10分。

2.4.2
有检修现场安全保证办法。
10
书面资料
无检修现场安全办法记录扣10分。

2.4.3
电气设备检修后，必要进行质量验收，并在电气设备技术档案上详细记录检修状况。
10
检修记录及有关资料
电气设备检修后，未进行质量验收扣10分，无质量验收记录扣5分。

2.4.4
对于重大设备绝缘事故或缺陷，应进行解体检查，分析因素、制定对策，防止重复性事故发生。
10
检查报告
对于重大设备绝缘事故或缺陷，应进行解体检查，未进行分析因素、制定对策扣5分，无防止重复性事故发生办法扣5分。

2.5
重点专业工作
150

2.5.1
变压器：

1.变压器交接及防止性实验项目齐全，实验数据与否符合规程规定。
15
实验报告
交接/常规实验项目，实验项目不全5分/台次

2.按规程进行变压器油色谱分析，对色谱异常变压器应及时采用办法并及时上报，并认真分析，提出解决和监督意见。油色谱在线监测系统运营正常，有专人进行维护、巡视和记录。
15
实验报告
常规绝缘油实验项目，实验项目不全5分/台次；油在线监测系统维护、巡检记录不全扣5分/台次；

3.按规程规定进行绕组变形实验(交接时、更换绕组后、出口短路后或多次近区故障后、不超过)。
5
实验报告、检修报告
变压器交接、更换绕组、发生出口短路或多次近区故障后未按反措规定进行绕组变形实验，2分/台次。

4.110kV及以上变压器交接时、220kV(120MVA)以上吊罩大修后进行局放实验。
5
实验、检修报告
未按反措规定进行实验扣5分。

5.开展有载分接开关测试，有载分接开关按期检修。运营中分接开关油室内绝缘油，每6个月或切换—4000次，应至少采样1次。
5
现场检查及实验报告
未按反措规定进行实验扣5分。

6.110kV及以上变压器电容式套管6—进行油中溶解气体分析。
10
实验报告
未按反措规定进行实验扣10分。

7.变压器套管油位应正常，套管无破损裂纹、无严重油污、无放电痕迹及其他异常现象。定期对套管进行清扫，引线接头无过热现象。
10
现场检查
变压器套管油位不正常，扣2分/项；套管有破损、裂纹、油污、放电痕迹及其他异常现象，扣2分/项；呼吸器油封、油位及上端密封、干燥剂不正常，扣2分/项；未按规定进行电源切换实验，扣2分/台次。

8.变压器温度计应进行定期校验，上层油温两支温度计读数相差4℃以上，应作为缺陷解决
10
现场检查
变压器上层油温两侧温度计读数相差4℃ 以上，扣5分；

9.变压器储油柜如有渗漏应及时解决。对运营超过胶囊和隔膜宜更换。
5
现场检查
变压器储油柜有渗漏扣2分；对运营超过胶囊和隔膜未更换扣5分/台次。

10.定期检查呼吸器油封、油位及上端密封与否正常，干燥剂保持干燥有效。
5
现场检查
呼吸器油封、油位及上端密封、干燥剂不正常，扣2分/项；

11.铁心和夹件通过小套管引出接地变压器，应将接地线引至恰当位置，以便在运营中监视与否存在多点接地
10
现场检查
铁心和夹件通过小套管引出接地变压器，未将接地线引至恰当位置，扣2分；

12.检修时,变压器器身暴露在空气中时间应按如下规定：相对湿度≤65%时不超过16h，相对湿度≤75%时不超过12h；220kV及以上变压器必要真空注油
5
检修记录
未按反措规定进行实验扣5分。

13.变压器在新装、大修、事故检修或换油后，在施加电压前静止时间应按规定进行（110kV24h,220kV48h,500kV72h）。套管安装就位后，带电前必要静放（500kV不少于36h,110—220kV不少于24h）。
5
检修记录
未按反措规定进行实验扣5分。

14.交接及出厂实验报告及图纸齐全，有突发性短路实验报告或抗短路能力计算报告
10
检查资料及报告
.交接及出厂实验报告及图纸不齐全，扣2分/项；无突发性短路实验报告或抗短路能力计算报告，扣2分。

15.远方监测系统中，风机用变压器温度测量显示精确。有专门人员对温度异常进行记录和分析。
10
现场检查及运营记录
风机用变压器温度测量显示精确，2分/台次；温度异常进行记录和分析不全，2分/台次。

16.对风机用变压器定期巡视，检查通风孔有堵塞，冷却电扇有无损坏，高压电缆接头有无放电声。
10
巡视记录
检查风机用变压器通风孔有堵塞，冷却电扇有无损坏，2分/台次；高压电缆接头有无放电声，2分/台次。

17.变压器振动无异常。
5
现场检查
变压器振动超过原则值，2分/台次。

18.压力释放阀应结合检修进行校验（运营超过时宜更换）
10
校验报告，检修记录
压力释放阀未结合检修进行校验，不得分。

断路器类：
90

1.断路器交接及防止性实验项目齐全，实验数据符合规程规定。
20
实验报告
实验项目不全、实验数据符合规程规定，扣5分/项。

2.新装和大修后应做断路器机械特性实验，对不符合规定应进行解决。
10
检修记录及实验报告
新装和大修后未做断路器机械特性实验扣10分；实验项目不全，扣2分/项。

3.断路器遮断容量和性能应满足实际安装地点短路容量规定。
10
设备台帐、短路电流计算数据、现场检查
断路器遮断容量和性能不满足实际安装地点短路容量规定，扣10分。

4.SF6气体按规定进行实验（运营中气体微水不应超过300ppm，超标时应尽快进行解决）。1-4年对气体密度继电器进行校验。
15
实验报告，检修记录
SF6 气体未按规定进行实验，扣10分/项；气体密度继电器未按期进行校验，扣2分/项。

5.SF6压力表定期巡视及记录（年漏气率应不大于0.5%）。压力表偏出绿色正常压力区时，应引起注意并及时按制造厂规定补充新气。
10
运营或点检记录，现场检查
SF6压力表定期巡视及记录不全，扣2分/台；压力表偏出绿色正常压力区，不得分。

6.按规程规定进行开关本体机构及隔离开关定期检修，检修后必要进行回路电阻测试。
10
检修记录及测试报告，现场检查
无开关本体机构及隔离开关检修记录，扣2分；检修后未进行回路电阻测试，扣2分。

7.建立隔离开关支持绝缘子及母线引线支持绝缘子台帐，明确记录绝缘子生产厂家、型号、出厂时间、投运时间。
10
台帐
无隔离开关支持绝缘子及母线引线支持绝缘子台帐不得分；台账不规范，扣2分。

8.开关柜母线室柜之间应进行有效封堵，以防止发生“火烧连营”重大事故。
5
现场检查及书面资料
开关柜母线室柜之间未进行有效防火封堵扣5分。

2.5.3
互感器：
70

1.互感器交接及防止性实验项目齐全，实验数据符合规程规定。
20
实验报告
未按规程规定进行实验，扣5分/项；互感器出厂实验报告不齐全，扣5分/项。

2.对充油CT、PT、套管等按规定开展油色谱检测工作，实验成果与否正常。
10
测试报告
发现充油互感器色谱异常未分析因素或采用办法，5分/台次。

3.互感器外观检查
10
现场检查
油浸式互感器存在渗漏油现象，扣5分/项；油位不正常，扣2分/项；套管有破损、裂纹、油污、放电痕迹及其他异常现象，扣2分/项。

4.验算CT所在地短路电流，超过CT铭牌动热稳定电流时，应及时安排更换。
5
书面资料
超过CT铭牌动热稳定电流时，未及时安排更换扣5分。

5.CVT中间变压器高压侧不应装设MOA。
5
出厂资料
未按反措规定进行实验扣5分。

6.110—500kV互感器在出厂实验时，应逐台进行所有出厂实验，不得以抽检方式代替。出厂实验涉及高电压下介损、局放及耐压。
10
出厂实验报告
互感器出厂实验报告不齐全，扣5分/项。

7.CVT出问题时应整套更换，特殊状况下更换单节或多节电容器时，必要进行角差、比差校验。
10
现场检查及实验报告
特殊状况下更换单节或多节电容器时，未进行角差、比差校验，扣5分。

2.5.4
避雷器及接地：
65

1.依照地区短路容量变化，校核接地装置（涉及接地引下线）热稳定容量。变压器中性点及重要设备有双根接地线（且每根均符合热稳定容量规定）。
5
书面资料及现场检查
接地装置（涉及接地引下线）热稳定性能不满足地区短路容量规定，扣5分/项；变压器中性点及重要设备无双根接地线或不符合热稳定容量规定，扣5分/项。

2.接地网定期进行接地电阻测量，对不符合规定应进行改造。对地网定期（时间间隔不不不大于5年）进行开挖检查。
5
现场检查及实验报告
接地电阻不合格未整治扣2分/点；未进行地网定期检查扣5分。

3.对设备接地引下线导通状况1-3年检测一次，依照历次测量成果进行分析，拟定与否进行开挖检查、解决。采用电流不不大于1A接地引下线导通测量装置。
5
实验报告
未对接地电阻实验报告进行分析扣2分。

4.避雷器交接及防止性实验项目与否齐全，实验数据与否符合规程规定。
20
实验报告、巡视记录
避雷器实验项目不全，扣2分/项。

5.开展了避雷器运营中带电测试（雷雨季节先后）。
10
现场检查及实验报告
未开展运营中避雷器带电测（雷雨季节先后）试扣10分。

6.安装避雷器在线监测装置，并每天至少巡视一次，每半个月记录一次，并加强数据分析
10
巡视记录及现场检查
无记录或记录不全扣2分；

7.变电站110kV及以上同一电压级别避雷器应采用同类型避雷器，如有混装状况应进行改造更换。
10
现场检查
110kV及以上变电站同一电压级别避雷器未采用同类型避雷器，扣5分/项。

2.5.5
外绝缘：
30

1.建立电气设备外绝缘台帐，所有设备（涉及变压器套管、断路器断口及均压电容）爬电比距底数清晰。
10
设备外绝缘台帐及现场检查
设备台帐不规范，扣2分/项；

2.外绝缘配备与否符合所在地区污秽级别规定，不满足规定与否采用增爬办法。
5
设备外绝缘台帐及现场检查
已采用增爬办法设备外绝缘爬电比距不明确，扣2分/项。

3.定期进行污秽度（盐密、灰密）测试，测点分布、测量时间和测试办法符合规定，并记录完整。
5
测试记录，现场检查。
未开展污秽度（盐密、灰密）测试，扣5 分；设备外绝缘爬距与本地污秽级别不相适应，扣2分；测点分布、测量时间不符合规定，扣2分/项；

4.瓷及玻璃绝缘开展了清扫工作，清扫周期依照地区污秽限度为每年一到二次。
5
清扫记录及现场检查
未按规定开展设备外绝缘清扫工作，扣2分/台次。

5.按照规程定期进行零值绝缘子检测
5
实验报告
未进行或未完毕零值绝缘子检测（零值、绝缘电阻及交流耐压实验任选一项即可），扣2分/项。

2.5.6
SVG
20

1．电容器和电抗器交接及状态检修实验项目与否齐全，实验数据与否符合规程规定。
5
实验报告
电容器和电抗器交接及状态检修实验项目不齐全每缺一项扣2分；

2.电容器无渗漏油、无鼓起。电抗器温度、噪声未超过设计值。
5
现场检查及巡检记录
电容器无渗漏油、无鼓起。电抗器温度、噪声未超过设计值。不符合规定2分/项。

3．电容器、电抗器高压连接线、接地线连接正常。
5
现场检查
电容器、电抗器高压连接线、接地线连接正常不符合规定扣2分/项。

4．定期巡视功率柜冷却系统运营状况，对超温等异常状况进行了分析
5
现场检查及巡视记录
记录不全扣2分。

2.5.7
电缆（35kV和10kV）：
25

1．交接和防止性实验齐全，按照规程进行了耐压实验。
10
实验报告
实验报告不齐全每缺一项扣2分；

2．定期巡视电缆头状况，拟定电缆头完好、清洁、无放电、发热等异常现象。电缆屏蔽层接地良好。
5
现场检查及巡检记录
无巡视记录扣2分；电缆屏蔽层不接地或接地不好扣2分。

3．电缆沟道防止进水、排水设施应完好，电缆孔洞防火封堵严密，符合规定。
5
现场检查
电缆沟道防止进水、排水设施应完好，电缆孔洞防火封堵严密，不符合规定扣2分/项。

4．对35kV和10kV电缆故障状况进行了分析、解剖、存档等工作。
5
书面资料
无电缆故障记录、分析扣扣2分/项。

2.5.8
红外测温：
30

1.建立本单位红外检测制度，对红外检测专责人、测试周期等进行规定
5
书面资料
未制定红外检测制度扣2分；无红外检测专责人扣2分；未制定测试周期扣2分。

2.对110kV及以上设备每半年至少进行一次红外热成像测温检查。大负荷时应增长检查次数，应同步记录环境温度、当时负荷、测点温度。
10
测试记录或报告
未定期开展红外成像检测诊断，扣5分；；检测数据资料管理不规范，扣3分；

3.红外测温检查运营中变压器套管及出线联板发热状况、油位和油箱温度分布，防止因接触不良导致引线过热开焊或缺油引起绝缘事故。
5
测试记录或报告
无测试记录或报告扣5分；
记录不规范扣2分。

4.红外测温检查开关设备接头部、断路器本体、隔离开关导电某些温度，测温周期不超过半年，发现问题及时采用办法。
5
测试记录或报告
无测试记录或报告扣5分；
记录不规范扣2分。

5.对运营中互感器进行红外测温检查，及时发现互感器内部缺陷。
5
测试记录或报告
红外检测发现设备缺陷未纳入本单位设备缺陷管理范畴，扣5分；记录不规范扣2分。

2.5.9
直流系统
100

（1） 直流设备档案设备台账、设备结线图[充电机、浮充机内部结线图]、技术阐明书、充电、浮充机使用维护阐明书、蓄电池组维护阐明书、直流系统或网络图及直流熔断器（直流断路器）一览表。
20
检查资料
直流设备档案设备台账、设备结线图[充电机、浮充机内部结线图]、技术阐明书、充电、浮充机使用维护阐明书、蓄电池组维护阐明书、直流系统或网络图及直流熔断器（直流断路器）一览表。资料每缺一项扣2分

（2） 各种记录：蓄电池组浮充电压及浮充电流记录；单体蓄电池电压、比重测试记录；补充充电、均衡充电记录；定期充放电记录；维护、检修记录。
30
检查资料
蓄电池组浮充电压及浮充电流记录；单体蓄电池电压、比重测试记录；补充充电、均衡充电记录；定期充放电记录；维护、检修记录。记录每缺一项扣2分。

（3） 设备运营状态：检查固定型防酸蓄电池液位；极板与否弯曲；阀控密封铅酸蓄电池与否有渗漏液现象；充电、浮充电机浮充电压与否满足蓄电池使用维护阐明书详细规定。
20
检查设备
检查固定型防酸蓄电池液位；极板与否弯曲；阀控密封铅酸蓄电池与否有渗漏液现象；充电、浮充电机浮充电压与否满足蓄电池使用维护阐明书详细规定。不符合规定扣2分/项。

（4） 直流系统关于反措与否贯彻
风电场直流系统与否按反措规定进行了改造；直流专用开关配备与否符合分级规定；直流回路里与否尚有使用交流开关现象；直流保险配备与否符合分级规定，熔断器定值与否定期核对等
30
检查设备
风电场直流系统与否按反措规定进行了改造；直流专用开关配备与否符合分级规定；直流回路里与否尚有使用交流开关现象；直流保险配备与否符合分级规定，熔断器定值与否定期核对。不符合规定扣2分/项。

二．绝缘技术监督惯用原则
序号
原则/文献编号
原则/文献名称
1.
GB 50170
电气装置安装工程 旋转电机施工及验收规范
2.
GB 50169
电气装置安装工程 接地装置施工及验收规范
3.
GB 1984
高压交流断路器
4.
GB/T 13499
电力变压器应用导则
5.
GB/T 6451
油浸式电力变压器技术参数和规定
6.
GB/T 10228
干式电力变压器技术参数和规定
7.
GB 1207
电压互感器
8.
GB 1208
电流互感器
9.
GB/T 7595
运营中变压器油质量
10.
GB/T 8905
六氟化硫电气设备中气体管理和检测导则
11.
GB 50150
电气装置安装工程 电气设备交接实验原则
12.
GB/T 8349
金属封闭母线
13.
DL/T 572
电力变压器运营规程
14.
DL/T 573
电力变压器检修导则
15.
DL/T 574
变压器分接开关运营维修导则
16.
DL/T 617
气体绝缘金属封闭开关设备技术条件
17.
DL/T 1051
电力技术监督导则
18.
DL/T 1054
高压电气设备绝缘技术监督规程
19.
DL/T 586
电力设备监造技术导则
20.
DL/T 664
带电设备红外诊断技术应用导则
21.
DL/T 345
带电设备紫外诊断技术应用导则
22.
DL/T 838
发电公司设备检修导则
23.
DL/T 596
电力设备防止性实验规程
24.
DL/T 593
高压开关设备和控制设备原则共用技术规定
25.
DL/T 617
气体绝缘金属封闭开关设备技术条件
26.
DL/T 620
交流电气装置过电压保护和绝缘配合
27.
DL/T 621
交流电气装置接地
注：所列原则应以最新发布版本为准。
