综合布线专业系统设计专项方案.doc

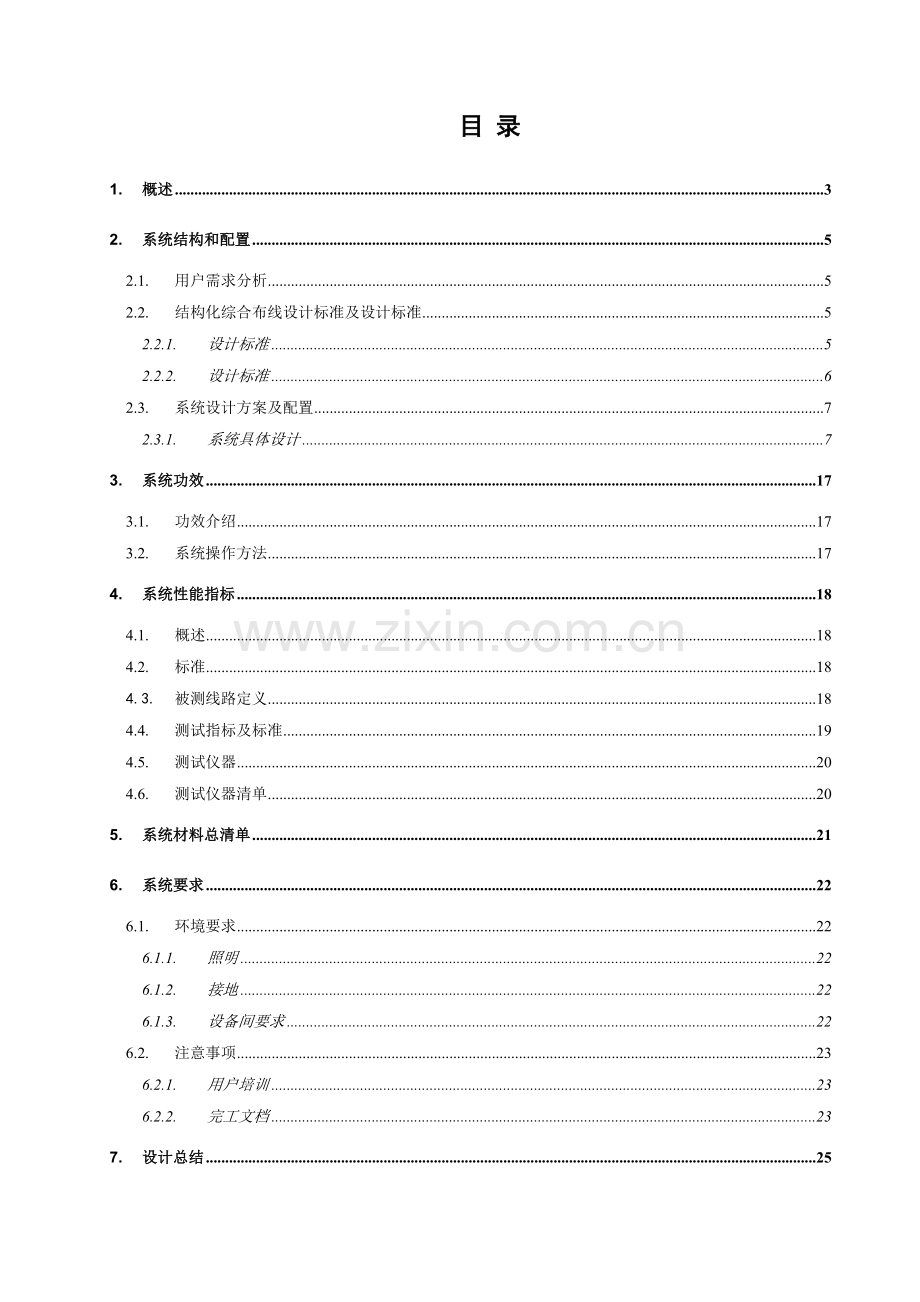

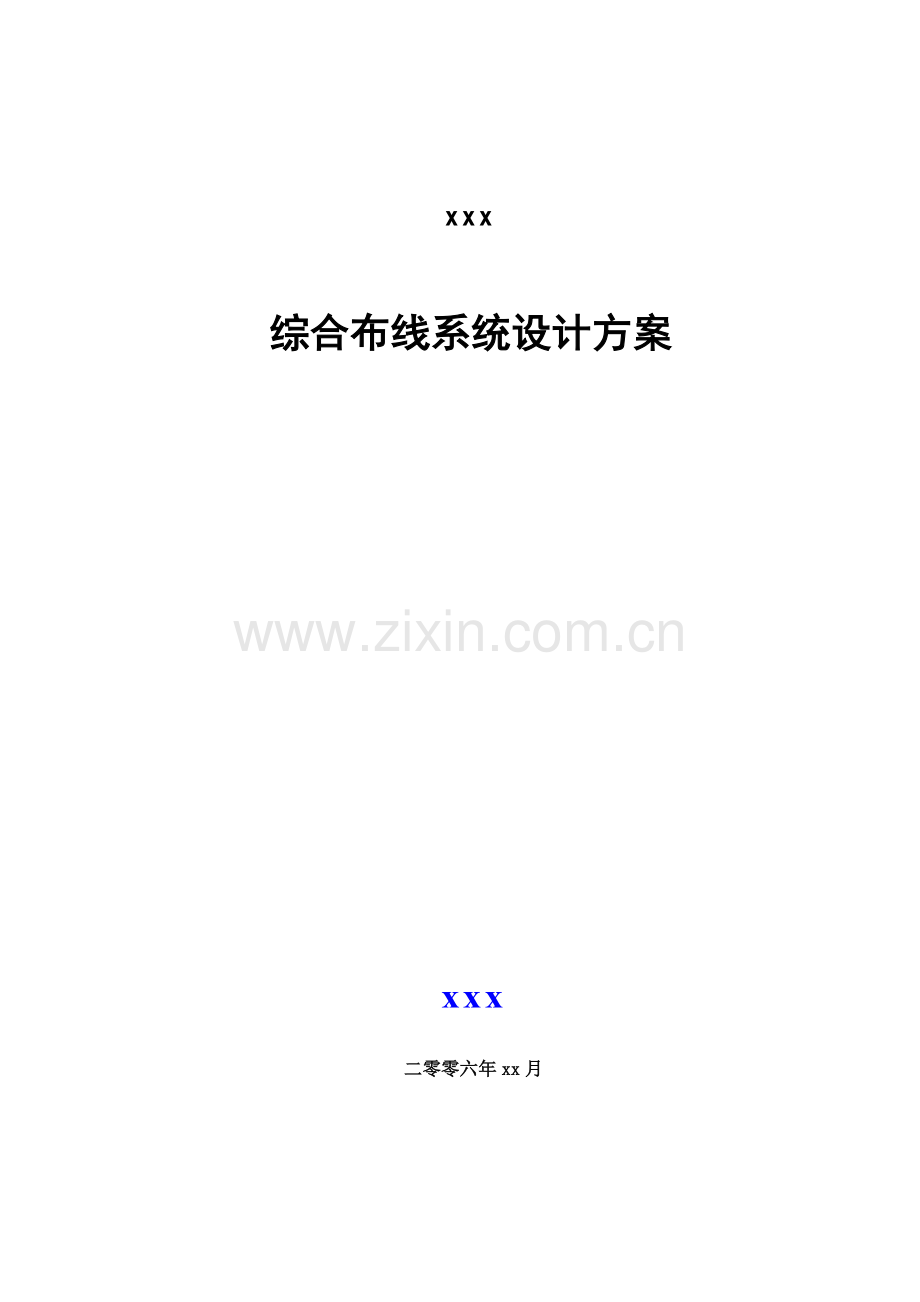

xxx综合布线系统设计方案xxx二零零六年xx月 目 录1.概述32.系统结构和配置52.1.用户需求分析52.2.结构化综合布线设计标准及设计标准52.2.1.设计标准52.2.2.设计标准62.3.系统设计方案及配置72.3.1.系统具体设计73.系统功效173.1.功效介绍173.2.系统操作方法174.系统性能指标184.1.概述184.2.标准184.3.被测线路定义184.4.测试指标及标准194.5.测试仪器204.6.测试仪器清单205.系统材料总清单216.系统要求226.1.环境要求226.1.1.照明226.1.2.接地226.1.3.设备间要求226.2.注意事项236.2.1.用户培训236.2.2.完工文档237.设计总结251. 概述综合布线系统是建筑物或建筑群内信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统相互相连，也使这些设备和外部通信网络相连接。它包含建筑物到外部网络或电话局线路上连线、和工作区话音或数据终端之间全部电缆及相关联布线部件。布线系统由不一样系列部件组成，其中包含：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。建筑物结构化综合布线网是由六个独立子系统组成：a) 工作区(WORK AREA)子系统-由工作区内终端设备连接到信息插座连接电缆组成。常见设备是计算机(PC，工作站，中端，打印机)，电话，传真机等设备。b) 管理子系统(ADMINISTRATION)-由交叉连接、直接连接配线（配线架）连接硬件等设备所组成。实现配线管理，其设计很完善，使用颜色编码，很轻易追踪和跳线，体积小比传统配线箱节省50空间。c) 水平子系统(HRIZONTAL)-由每一个工作区信息插座开始，经水平部署一直到管理区内侧配线架线缆所组成。实现信息插座和管理子系统间(跳线架)连接，常见三类和五类双绞线实现这种连接。d) 主干线(RISER; BACKBONE)子系统-由建筑物内全部（垂直）干线多对数线缆组成，即多对数铜缆，同轴电缆和多模多芯光纤和将此线缆连接到其它地方相关支撑硬件所组成。实现计算机设备、程控机PBX和各管理子系统间连接。常见通信介质是光纤，使系统传输率达成100MBPS。e) 设备间子系统(EQUIPMENT)-由设备间线缆、连接器和相关支撑硬件组成。实现布线系统和设备连接，关键为配合不一样设备相关适配器。f) 建筑群子系统-将一个建筑物中线缆延伸到建筑物群，实现楼宇之间布线，连接到另部分建筑物中通讯设备和装置上，它由电缆、光缆和入楼处线缆上过流过压电器保护设备等相关硬件组成。综合布线系统本身含有很高兼容性，依据用户要求，本方案为开放式结构，能支持话音及多个计算机数据和图像传输系统。系统能兼容话音、数据、图像传输，并可和外部公用网络进行连接。本综合布线系统工程具体内容包含所覆盖数据网络通讯，语音网络系统综合布线部分。本方案设计遵照以下标准：1. 充足满足用户功效上需求。2. 结构和性能上全部留足余量和升级空间。3. 遵照业界优异标准。4. 本着结构合理，高效低成本标准。5. 用户使用上和管理上灵活性。2. 系统结构和配置2.1. 用户需求分析本工程施工范围为xxx。此次针对xxx对综合布线系统要求，给出综合布线系统总体性、计划性设计总清单，使得系统含有可扩展性、开放性和灵活性。综合布线系统本身含有很高兼容性，依据用户要求，本方案为开放式结构，能支持话音及多个计算机数据和图像传输系统。系统能兼容话音、数据、图像传输，并可和外部公用网络进行连接。本工程中依据xxx文件中点数表和所提供平面图和系统图，统计有xxx个语音点，xxx个数据点，分布于各区内。本布线系统设计选择六类布线系统处理方案，全部数据主干选择xxx光纤系统处理方案，语音主干选择3类大对数铜缆。整个布线系统选择星型结构，各信息点自插座至各楼层弱电竖井处上楼层配线架，最终经过数据/语音主干线缆统一连接至在xxx层网络和电话中心主机房，方便于集中式管理。 系统图参考招标所提供综合布线网络系统结构图！2.2. 结构化综合布线设计标准及设计标准2.2.1. 设计标准TIA / EIA 568A 商务建筑物电信布线标准TIA / EIA 568-B 商务建筑物综合布线标准TIA / EIA 569 商务建筑物电信布线路由标准TIA / EIA 570 北美住宅和小型商用通讯布线标准TIA / EIA 606 商用建筑电信基础设施管理规范 TIA / EIA 607 屏蔽和接地规范 EIA/TIA TSB-67 商务建筑物电信布线测试标准EIA/TIA TSB-72 集中光纤布线指导标准ANSI FDDI 美国国家标准：分布式光纤数据接口IEEE 802.3 国际电子电气工程师协会：CSMA/CD接口方法IEEE 802.5 国际电子电气工程师协会：令牌环接口方法NFPA 70 美国国家电力章程ISOIEC 11801：国际综合布线标准EN 50173 欧洲商务建筑物综合布线标准EMC欧洲电磁兼容性标准YD/T926.1-大楼通信综合布线系统标准（邮电部部颁行业标准）JGJ/T16-92 民用建筑电气设计规范GBJ42-81 工业企业通信设计规范GBJ79-85 工业企业通讯接地设计规范GB/T50311- 建筑和建筑群综合布线系统工程设计规范GB/T50312- 建筑和建筑群综合布线系统工程施工及验收规范YD/T926 1-2-1997 大楼通信综合布线系统行业标准2.2.2. 设计标准1)全部采取符合综合布线标准产品项目中采取全部产品均符合国际EIA/TIA 568 及中国布线相关标准。2) 水平和骨干电缆系统采取星形拓扑 水平电缆长度最大不能超出90米(295尺)，假如考虑跳线、接插线和设备电缆，可再增加10米，超出10米长度，应从水平配线系统90米限额中减去。3) 对于每个建筑物，所选择骨干电缆媒介(铜缆/光纤)应满足业务和距离要求。如使用光缆，每个配线间最少有6芯多模62.5/125m GI光纤(推荐使用12芯光纤)，在距离超出2,000米(6,560尺)时，推荐使用单模光纤，各配线间话音和数据骨干电缆分开。4) 符合布线标准结构化设计，便于信息点增加、扩展、变更、移动，易于系统维护管理。5) 在每个主配线终端和通信配线间话音和数据终端应分开。6) 每个工作站或工作区域应有两条四对专用水平电缆，分别用于话音、数据。7) 电信配线间位置设置应满足90米(295尺)最长水平配线要求。超出90米时，采取多个配线间。2.3. 系统设计方案及配置2.3.1. 系统具体设计2.3.1.1. 工作区布线工作区指从由水平系统而来用户信息插座延伸至数据终端设备连接线缆和适配器组成。工作区UTP跳线为软线（Patch Cable）材料，即双绞线芯线为多股细铜丝，最大长度不能超出5M。工作区跳线和部分可能碰到平衡设备，如RJ45-TO-RS232等。因为其器件不稳定性，在综合布线标准中通常不列入讨论范围。我方在此强调一点：用于计算机点跳线有两种，即一个为成品跳线，此种跳线为采取特殊工艺一次加工完成，跳线每一芯由若干根细如毛发铜丝组成，质地极其柔软，不会折损，长久使用不会影响数据可靠传输。我们提议采取此种跳线。另一个为使用专门工具自制跳线，采取此种跳线成本略低，但为确保系统绝对可靠，我们不推荐使用此种跳线，尤其针对于六类系统。针对用户需求，连线采取六类非屏蔽双绞线，RJ45跳线，T568B规格，长度为终端设备到插座距离，3米长。 种类繁多跳线2.3.1.2. 水平布线水平布线子系统指从楼层配线间至工作区用户信息插座。由用户信息插座、水平电缆、配线设备等组成。综合布线中水平子系统是计算机网络信息传输关键组成部分。采取星型拓扑结构，每个信息点均需连接到管理子系统。由UTP线缆组成。最大水平距离：90m（295ft）。指从管理间子系统中配线架端口至工作区信息插座电缆长度。工作区连接设备跳线总长度不能超出10M。水平布线系统施工是综合布线系统中最大量工作，在建筑物施工完成后，不易变更。所以要施工严格， 确保链路性能。综合布线水平线缆可采取六类、超五类双绞线。本工程水平区数据部分均采取六类UTP。水平布线示意图2.3.1.2.1. 水平布线路由本工程水平布线路结合xxxx企业要求由可详见深化设计后布线施工平面图，其中具体标明了水平管槽铺设方法、走向及尺寸。通常地，水平布线插座部分通常距地30cm摆放，最终经过水平垂直段线槽（管）、走廊根本槽等汇至相邻FD。基础水平布线走线方法有暗敷和明设两种。参看下面水平布线示意图：水平子系统示意图走廊吊顶上应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方法沿墙壁而下（或上）到各个信息点。水平布线路由图2.3.1.2.2. 水平布线设计下图是水平部分电缆沿公共水平线槽分支到工作区各个插座针对本工程直观示意图：吊顶水平线槽(内穿水平线)信息插座（包含面板、模块和铁盒）每个插孔功效可任意由电话、计算机引出RJ45接头RJ45埋入式信息插座和其旁边电源插座应保持20cm距离，信息插座和电源插座低边缘线距地板水平面30cm。以下图所表示： 2.3.1.2.3. 水平布线器件依据xxxx企业相关信息点设置要求，信息点统计和上述一致。水平布线给出选择产品说明以下：u 插座模块：依据要求，信息模块采取不一样颜色用以区分语音信息点和数据信息点，故数据点选择PM601，白色，最新6类千兆模块，语音点选择GM301，白色，该种模块和固定线缆配合时,有极好电气性能，能够灵巧吻合地连接至任何系列模块化插座、支架或表面安装盒中。语音和数据点均选择这类模块，便于未来二者灵活调整换用和扩展。u 插座面板：组合式面板，白色，86x86，单孔或双孔，信息模块选择90度（垂直）墙上型安装，适配国产86x86暗盒，CM防火等级。u 水平线缆：数据和语音水平线缆全部选择六类非屏蔽线缆，中心十字架设计，23号线规，UL认证，水平配线长度不超出90米,支持高宽带应用，包含1Gbps千兆位以太网、2.4Gbps ATM及高达550MHz模拟宽带语音应用，数据传输速率要比可靠性最高五类电缆快6倍，向后兼容5类产品，有良好工艺设计,使其安装快捷简易。u 配线架：依据xxxx用户需求，配线间数据配线架选择24口快捷式配线架，语音配线架采取24口模块化配线架，这么数据和语音既能够依据需求交换，又便于区分管理。语音用24口模块化配线架以精巧模块化设计，确保其性能可靠、兼容性及快捷简易安装，更便于灵活跳接和管理，满足用户指定需求。配线间光纤点端接选择12/24口机架式配线架来端接光纤。uu 工作区/配线架用跳线：数据跳线选择RJ45RJ45跳线，支持千兆应用。语音跳线选择RJ45-110跳线，对应线缆数量按xxxxx要求，依据数据信息点按1：1比率配置原厂工作区跳线。具体各个水平布线器件型号可详见后面器件总清单。2.3.1.3. 主干布线垂直干线子系统由连接主设备间至各楼层配线间之间线缆组成。其功效关键是把各分层配线架和主配线架相连。用主干电缆提供楼层之间通信通道，使整个布线系统组成一个有机整体。垂直干线子系统拓扑结构采取分层星型拓扑结构，每个楼层配线间均需采取垂直主干线缆连接到大楼主设备间。垂直主干采取大对数线缆时，每条大对数线缆对于某个楼层而言是不可再分单位。垂直主干线缆和水平系统线缆之间连接需要经过楼层管理间跳线来实现。垂直主干线缆安装标准：从大楼主设备间主配线架上至楼层分配线间各个管理分配线架铜线缆安装路径要避开高EMI电磁干扰源区域（如马达、变压器），并符合ANSI TIA/EIA-569安装要求。电缆安装性能标准：确保整个使用周期中电缆设施初始性能和连续性能。大楼垂直主干线缆长度大于90M，则每个楼层配线间最少配置一条室内六芯多模光纤做主干。主配线架在现场中心周围、保持路由最短标准。2.3.1.3.1. 主干布线路由依据用户具体需求，本工程楼内全部数据主干均为xx芯xx室内型光缆，语音主干选择阻燃等级3类xx对和100对非屏蔽大对数线缆，整个建筑物主干线缆在每层有贯通桥架相连，经各个弱电竖井至各楼层配线间FD、再经竖井内垂直预设桥架、最终汇至xxx主网络机房和通讯机房。楼内主干在竖井桥架里走线并良好绑扎。系统数据主干、语音主干严格分开设置，根据一定标准距离敷设，达成隔离。2.3.1.3.2. 主干布线设计竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统电缆。竖井中线槽应和各层配线室之间有金属线槽连通。干线区子系统示意图2.3.1.3.3. 主干布线器件本工程数据主干关键选择xx芯xx模室内光缆，型号是xxx，对应在楼层配线间使用24口架装光纤配线架 FD1024端接。光纤连接选择单模LC耦合器和单模LC双芯跳线作为尾纤来熔接光纤。平均损耗为0.1dB。以上配置主干支持可达万兆甚至100G应用，并向下兼容。24口架装光纤配线架本工程语音主干关键选择3类xx对和xx对大对数双绞线，该线缆对语音应用有着良好支持，并可确保主干容量为总信息点数量2倍冗余要求，满足系统对余量要求。语音主干两端端接选择110型配线架。具体各个主干布线器件型号可详见后面器件总清单。2.3.1.4. 配线间配线间管理子系统设置在楼层配线房间、是水平系统电缆端接场所，也是主干系统电缆端接场所；由大楼主配线架、楼层分配线架、跳线、转换插座等组成。用户能够在管理子系统中更改、增加、交接、扩展线缆。用于改变线缆路由。提议采取适宜线缆路由和调整件组成管理子系统。管理子系统提供了和其它子系统连接手段，使整个布线系统和其连接设备和器件组成一个有机整体。调整管理子系统交接则可安排或重新安排线路路由、所以传输线路能够延伸到建筑物内部各个工作区。是综合布线系统灵活性集中表现。管理子系统三种应用：水平/干线连接；主干线系统相互连接；入楼设备连接。线路色标标识管理可在管理子系统中实现。分配线间可在大楼某一层或以多层共用一个配线间方法分布，用于将连接至工作区水平线缆和自主配线间引出垂直线缆相连接。对于信息点不是很多，使用功效又近似楼层，为便于管理，可共用一个子配线间；对于信息点较多楼层应在该层设置配线室。配线室位置可选在距弱电竖井旁周围房间内。配线室用于安装配线架和安装计算机网络通讯设备。管理子系统连接水平电缆和垂直干线。是综合布线系统中关键一环，常见设备包含快接式配线架、理线架、跳线和必需网络设备。2.3.1.4.1. 线缆路由各配线间线缆通常可从主干线槽经过防静电地板进入对应机柜，在完成份组、上架、理线、绑扎后进行最终线缆卡接，具体情况应依据现场施工要求灵活处理，但总体须确保线缆安全和理线整齐美观。为了保持配线间布局美观，引进配线间垂直主干线槽应紧贴墙面，切忌耸立于房屋中间。要求施工时，处理好线槽入口处切角，既不能成直角，也不可探出墙面。2.3.1.4.2. 配线间器件清单本工程共设计配线间xx个，分别在xxx弱电竖井内，配线间就是一管理子系统，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。经过它能够改变布线系统各子系统之间连接关系，从而管理网络通信线路。在配线间，配线架器件安装在落地式机柜中，机柜置于高架地板上。到配线架来电缆应从吊顶上经过线槽从上方进入机柜。配线间大部分器件实际上已经在“水平布线”和“主干布线”两节中描述，这里又多加了部分布线管理器件，如背板、机柜等等，能够直观地了解、检验配线间里布线情况。本节说明了实际使用端接器件最终统计数目。全部机柜根据招标文件要求配置足够电源插线板、机柜隔板、安装螺丝、垂直理线环。机柜上空余部分需要有挡板遮盖。配线间设备工作跳线选择了跳线PJ45-30，支持高速数据传输，性能卓越，稳定可靠。语音工作跳线选择了110-RJ45型跳线.。信息点跳线数量按要求中比率配置原厂铜缆六类跳线。 2.3.1.4.3. 配线架打接表格配线架打接表格直接提供了各个配线间之配线架线缆打接次序，是工程施工安装和完工维护必备文档，很关键！首先能指导正常施工，协调任务分配，其次起到最终查对器件搭配是否合理关键依据和以后管理维护参考。尽管复杂，此部分须在以后深化工程施工组织设计中详述和列出。2.3.1.5. 布线管理2.3.1.5.1. 信息点标号标准提议本布线工程中各座建筑物中信息点根据以下规则统一标号，如：1. C1区一层数据点是C1CXX（C=Computer），2. C1区一层语音点是C1PXX（P=Phone），3. C1区一层数据主干是C1CBXX（B=Backbone），5. C1区一层语音主干是C1PBXX（B=Backbone）。6. 其它区、层类似上述标识，区分在属于哪一区哪个楼层。7. 各信息点标号和相对应配线架卡接位置标号相同,特殊标号另行注明。8. 标签颜色按摄影应规范。在中心配线间需要区分各区分配线间主干，需要在标识处填写具体建筑物名称，便于管理。2.3.1.5.2. 标签安装 根据要求,全部使用标签皆为专用机器打印，标签全部打印在永久性标签上，并用永久性防水薄膜覆盖。在穿线安装施工过程中全部线缆全部单独标签，终端配线架对应给出标签，全部使用标签给出标识，全部插座端口也给出安全固定标签来标识，而且全部插座面板符合招标文件要求看标签就能够区分信息模块是数据、语音，还是光纤应用。全部配线和跳线全部给标识并单独编号，使得最终用户管理更为方便快捷。3. 系统功效3.1. 功效介绍综合布线系统是一套全开放式布线系统，它含有全系列适配器，能够将不一样厂商网络设备及不一样传输介质主机系统全部转换成同一非屏蔽双绞线（UTP），经过双绞线可传输话音、数据、图像、视频信号、楼宇自控及门禁系统信号等等；采取多模及单模光纤可远程高速传输数据及高清楚度图像信号，可支持现在全部数据及话音设备厂商网络系统。3.2. 系统操作方法布线系统应用好坏，是和施工过程中安装质量亲密相关。水平4对双绞线连接完全能够依靠模块和配线架上T568色标来端接。在垂直子系统中，缆线连接正确性是由色码得到确保，色码编排以下：线对号端部环箍15白（W）蓝（BL）610红（R）橙（O）1115黑（BK）绿（G）1620黄（Y）棕（BR）2125紫（V）灰（S）按次序组合，如15线对则有：白蓝、蓝白为第一对线；白橙、橙白为第二对线；白绿、绿白为第三对线；白棕、棕白为第四对线；白灰、灰白为第五对线。其它依次类推。安装终接按次序按此色标进行，方可确保连接正确性。4. 系统性能指标4.1. 概述施工完成后，我们对系统进行两种测试：l 线路测试：采取专用六类电缆测试仪对标准所要求布线系统各项技术指标进行测试，包含全部信息点接线图、长度、串扰、衰减量等十几项指标。l 联机测试：选择若干个工作站，进行实际联网测试。整个布线系统包含双绞线和光纤两种线路，每条链路我们全部要用专用测试仪测试。4.2. 标准双绞线连接：依据ISO/11801和TIA/EIA 568B六类测试要搭配对应厂商适配模块。光纤连接：依据ISO/11801国际标准Optical Class之要求制订。4.3. 被测线路定义 双绞线连接4.4. 测试指标及标准六类测试标准，我方将采取TIA/EIA所要求CAT6指标或ISO11801 CLASS E 指标，而且选择三级精度测试专用仪器。六类标准测试关键指标包含测试项目接线图长度近端串音（两端）衰减功率相加和近端串音等电平远端串音回波损耗延迟延迟偏离测试仪内自动存贮了多种标准限值，它自动地逐项指标进行测试、比较，并汇报结果。六类综合布线系统数据信道测试应满足或高于以下指标：（ANSI /EIA-568-B.2在4次连接时信道标准）频率（MHz）衰减 （dB）近端串音（dB）衰减串音比率（dB）功率相加和近端串音（dB）功率相加和衰减串音比率（dB） 远端串音 （dB）功率相加和等电平远端串音（dB）回波损耗 （dB）传输延迟（ns）延迟偏离 （ns）1.02.172.770.670.368.263.360.319.0580304.04.063.059.060.556.551.248.219.0562308.05.758.252.555.649.945.242.219.05573010.06.356.650.354.047.743.340.319.05553016.08.053.245.250.642.639.236.218.05533020.09.051.642.649.040.037.234.217.55523025.010.150.039.947.337.235.332.317.05513031.2511.448.437.045.734.333.430.416.55503062.516.543.426.940.624.127.324.314.054930100.021.339.918.637.115.823.320.312.054830200.031.534.83.331.90.417.214.29.054730250.035.933.1-2.930.2-5.815.312.38.054630六类综合布线系统数据永久链路测试应满足或高于以下指标：频率（MHz）衰减 （dB）近端串音（dB）衰减串音比率（dB）功率相加和近端串音（dB）功率相加和衰减串音比率（dB） 远端串音 （dB）功率相加和等电平远端串音（dB）回波损耗 （dB）11.965.063.162.060.164.261.219.043.564.160.661.858.352.149.119.085.059.454.457.052.146.143.119.0105.657.852.355.549.944.241.219.0167.054.647.652.245.240.137.119.0207.953.145.250.742.838.235.219.0258.951.542.749.140.236.233.218.331.2510.050.040.047.537.634.331.317.662.514.445.130.842.728.328.325.315.510018.541.823.439.320.824.221.214.112520.940.319.437.716.822.319.313.420027.136.99.934.37.218.215.212.025030.735.34.632.72.016.213.211.3单位：Db光纤线路测试只要求测试一项结果衰减：衰减量1.0dB, （1300nm） 衰减量2.0dB,（850nm） 4.5. 测试仪器我企业采取xxx企业新型xxxx系列双绞线测试仪来测试双绞线线路。用OTDR来测试光纤线路。4.6. 测试仪器清单序 号型 号用 途1系列智能型双绞线六类测试仪2OTDR光纤测试5. 系统材料总清单下面器件总清单具体列出了本工程设计全部器件名称、型号、数量等，共分插座、线缆、配线架、光纤、工具五部分，这是设计器件最终汇总结果。本工程布线器件总清单：（后附）6. 系统要求6.1. 环境要求6.1.1. 照明按相关设计要求，配线间室内照明不低于150Lx。强电总体设计时机房应有设计院尤其考虑。6.1.2. 接地配线间接地要求以下：1. 提供适宜接地端，机架/机柜应用直径4mm*4mm铜线连接至接地端； 2. 接地电阻值不应大于4欧姆（单独接地），联合接地电阻值不应大于1欧姆。 依据本工程接地要求选择联合接地。各机房要求全部弱电机柜，箱体及设备提供一个接地点，确保能正确和任何设备连接，确保接地延续性，全部接地线有铜芯导线，铜排组成。6.1.3. 设备间要求设备间及配线间是整个布线系统中心，它布放、选型及环境条件考虑是否合适全部直接影响到未来信息系统正常运行及维护和使用灵活性。设备间环境条件以下：1. 室内照明不低于150Lx。2. 温度保持在1827摄氏度之间。3. 湿度保持在30%50%之间。4. 通风良好，清洁。5. 室内应提供UPS电源配电盘以确保网络设备运行及维护供电。6. 每个电源插座容量大于3000W。7. 设备间应安装符正当规要求消防系统。耐火等级应符合现行国家标准高层民用建筑防火规范、建筑设计防火规范及计算站场地安全要求要求。8. 设备间室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内装修应满足工艺要求，经济适用。若依据设备、环境要求需设活动地板时，活动地板应作防静电处理。9. 应尽可能靠近服务电梯，方便装运粗笨设备；10. 应尽可能远离有害气体源和存放腐蚀、易燃、易爆炸物处。11. 设备间应远离强振源、强噪声源，避开强磁场干扰。为了便于网络设备跳接管理及维护，本布线工程设计提议设备间和配线间设置同一处。6.2. 注意事项6.2.1. 用户培训培训地点：甲方现场培训时间：三天培训人员：甲方计算机及网络维护人员培训内容：u 布线系统概念。u 布线系统结构、器件、文档。u 工具使用。u 布线系统维护、管理、故障诊疗。 6.2.2. 完工文档在完工时，我们将向甲方提供以下文档：1. 线路测试汇报这是由电缆测试仪生成测试汇报传到计算机中整理出来。2. 布线系统管理文档此文档描述交付布线系统结构、全部各配线架电缆标号图。3. 布线系统完工平面图此图纸描述综合布线系统最终线槽路线及信息点最终分布状态、编号。4. 布线系统用户手册此文档讲解布线系统器件、工具、管理维护方法和故障诊疗方法。对于完工文档用户必需妥善保留，以利于未来维护和拓展工作。7. 设计总结xxxx作为xxx，其结构化综合布线系统语音、数据、图像等多媒体信息传输介质物理架构，在布线方面要求含有高度灵活性、可靠性、实用性、综合性，而且易扩展、方便维护和管理。xxx荣幸把握此次机会为xxx信息智能化建设结构化综合布线工程提供全方面处理方案，本方案是以XXXXX综合布线工程具体需求为基础依据、以数据网络产品和行业处理方案为技术实现，参考国际中国通信行业标准及业内领先案例设计而成，供相关领导和工程技术教授参考、审阅。xxx作为当地域关键场所，中心决议层能以通信行业专业化高度，以“One Shoping”（一站式）处理方案来参考审阅处理方案，充足表现了领导远见卓识和管理智慧！在此感谢贵方给我企业为您提供智能化建筑物综合布线系统网络系统集成工程设计及服务机会。
