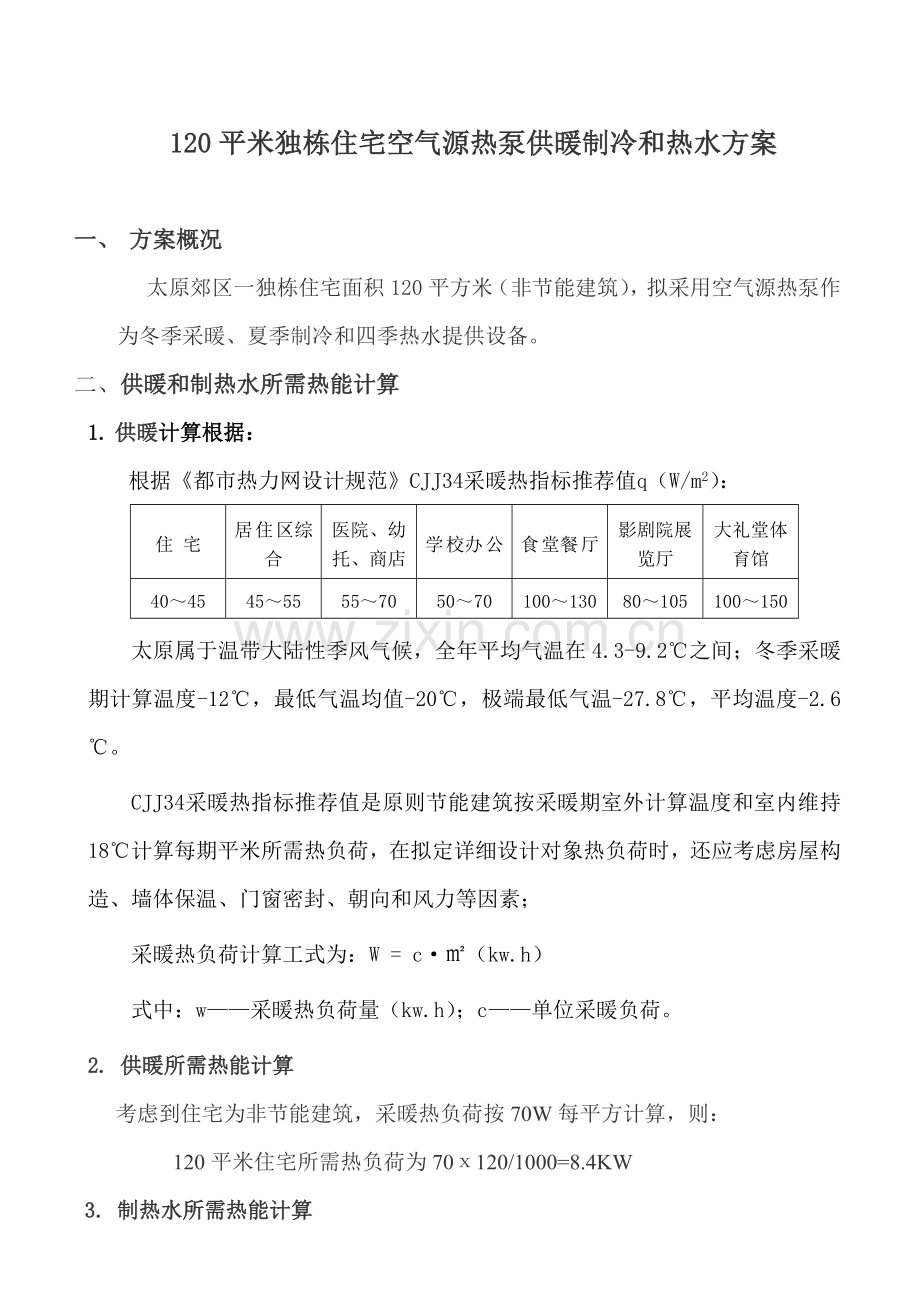

120平米独栋住宅空气源热泵供暖制冷和热水方案

一、 方案概况
太原郊区一独栋住宅面积120平方米（非节能建筑），拟采用空气源热泵作
为冬季采暖、夏季制冷和四季热水提供设备。
二、供暖和制热水所需热能计算
1. 供暖计算根据：
根据《都市热力网设计规范》CJJ34采暖热指标推荐值q（W/m2）： 　　
住 宅
居 住 区综 合
医院、幼托、商店
学 校办 公
食 堂餐 厅
影剧院展览厅
大礼堂体育馆
40～45
45～55
55～70
50～70
100～130
80～105
100～150
太原属于温带大陆性季风气候，全年平均气温在4.3-9.2℃之间；冬季采暖期计算温度-12℃，最低气温均值-20℃，极端最低气温-27.8℃，平均温度-2.6℃。
CJJ34采暖热指标推荐值是原则节能建筑按采暖期室外计算温度和室内维持18℃计算每期平米所需热负荷，在拟定详细设计对象热负荷时，还应考虑房屋构造、墙体保温、门窗密封、朝向和风力等因素；
采暖热负荷计算工式为：W = c·㎡（kw.h）
式中：w——采暖热负荷量（kw.h）；c——单位采暖负荷。
2. 供暖所需热能计算
考虑到住宅为非节能建筑，采暖热负荷按70W每平方计算，则：
120平米住宅所需热负荷为70х120/1000=8.4KW
3. 制热水所需热能计算

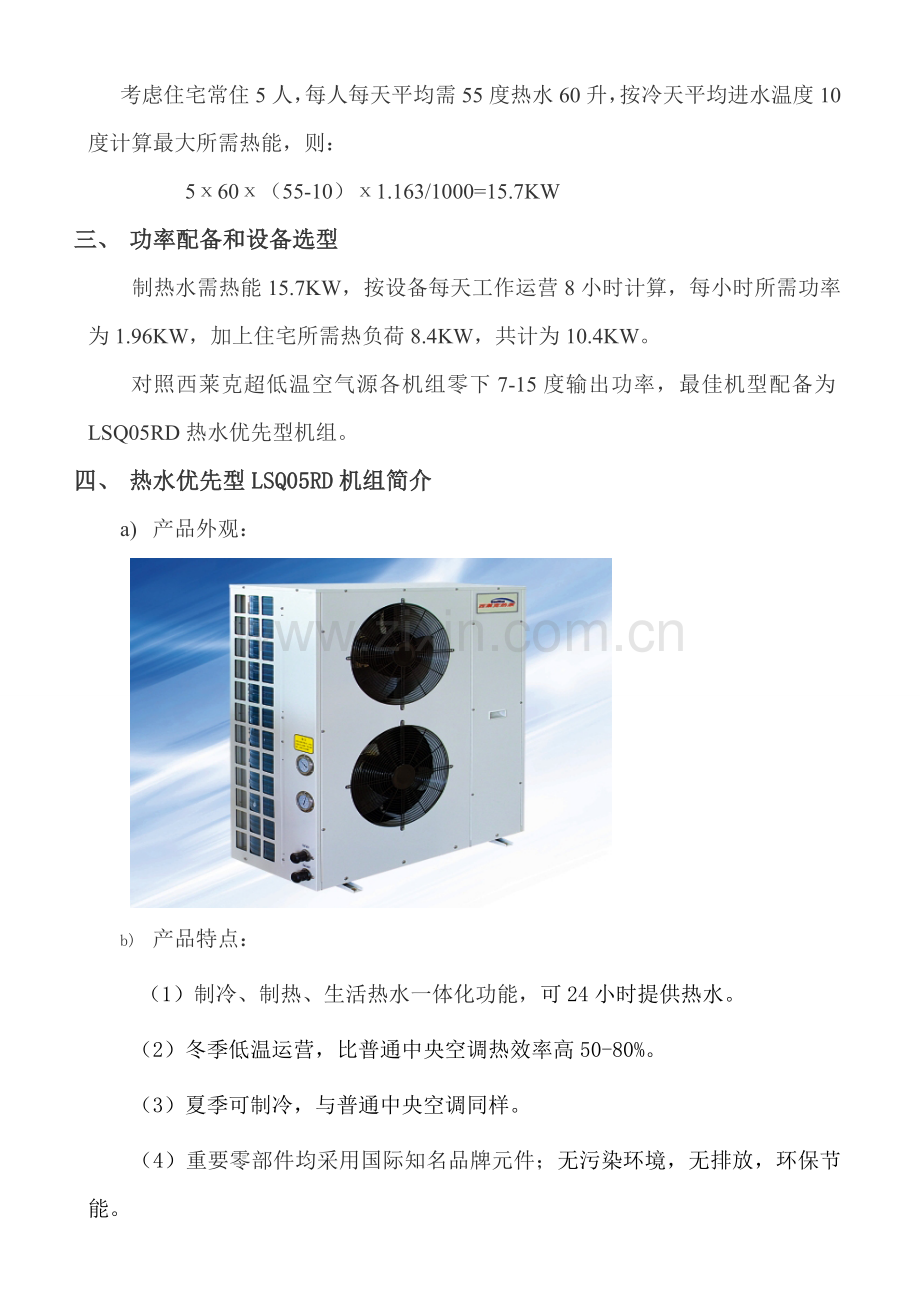

考虑住宅常住5人，每人每天平均需55度热水60升，按冷天平均进水温度10度计算最大所需热能，则：
5х60х（55-10）х1.163/1000=15.7KW
三、 功率配备和设备选型
制热水需热能15.7KW，按设备每天工作运营8小时计算，每小时所需功率为1.96KW，加上住宅所需热负荷8.4KW，共计为10.4KW。
对照西莱克超低温空气源各机组零下7-15度输出功率，最佳机型配备为LSQ05RD热水优先型机组。
四、 热水优先型LSQ05RD机组简介
a) 产品外观：

b) 产品特点：
  （1）制冷、制热、生活热水一体化功能，可24小时提供热水。
（2）冬季低温运营，比普通中央空调热效率高50-80%。
（3）夏季可制冷，与普通中央空调同样。
（4）重要零部件均采用国际知名品牌元件；无污染环境，无排放，环保节能。
（5）所有系统采用智能化电脑控制，顾客在室内操作，无需专人看守；
（6）运营费用低，后期维护少，运营稳定，易满足建筑设计及安装需要。

c) 技术参数：

五、 热泵工作原理与系统工作示意图
热泵技术是基于逆卡诺循环原理实现。
通俗说，犹如在自然界中水总是由高处流向低处同样，热量也总是从高温传向低温，但人们可以用水泵把水从低处提高到高处，从而实现水由低处向高处流动，热泵同样可以把热量从低温热源传递到高温热源，因此热泵实质上是一种热量提高装置。
热泵作用就是从周边环境中吸取热量（这些被吸取热量可以是地热、太阳能、空气能量），并把它传递给被加热对象（温度较高媒质）。
热泵热水机装置，重要由蒸发器、压缩机、冷凝器和膨胀阀四大部件构成，通过让工质不断完毕蒸发（吸取环境中热量）→压缩→冷凝（放出热量）→节流→再蒸发热力循环过程，从而将环境里热量转移到水中。
热泵热水机组工作时，蒸发器吸取环境热能，压缩机吸入常温低压介质气体，通过压缩机压缩成为高温高压气体并输送进入冷凝器，高温高压气体在冷凝器中释放热量来制取热水，并冷凝成低温高压液体，后经膨胀阀节流变成低温低压液体进入蒸发器内进行蒸发，低温低压液体在蒸发器中从外界环境吸取热量后蒸发，变成低温低压气体，蒸发产气愤体再次被吸入压缩机，开始又一轮同样工作过程。
这样循环过程持续不断，周而复始，从而达到不断制热目。

1.热泵工作原理示意图：

在工作时，把环境介质中贮存能量QA通过蒸发器进行吸取；热泵自身做功消耗能量，有某些转化为热能QB；热泵循环工质在冷凝器中释放热量QC等于 QA+QB，由此可以看出，热泵输出能量为机组做功产生热能QB和热泵环境中吸取热量QA因而，采用热泵技术可以节约大量加热电能。
2.系统工作示意图：

六、 系统设备配备及报价表
单位（元）

序号
设备或项目名称
型号
数量
单价
共计
品牌
1
超低温空气源热泵
热水优先型机组
LSQ08RD
1
31800
31800
西莱克
2
热水保温储水箱
300L
1
3600
3600
西莱克
3
采暖缓冲水箱
150L
1
1800
1800
西莱克
4
循环水泵
250W
1
1500
1500
威乐
5
电动三通阀
DN25
2
360
720
西门子
6
补水开关
DN25
1
35
35
不锈钢
7
阀门
DN25
8
35
280
自动
8
自动排气阀
DN25
2
65
130
全铜
9
过滤器
DN25
1
120
120
全铜
10
管材、管件及保温

500

11
运送安装调试费

1500

12
共计
41985元

13
税金

5%
14
总工程造价
41985元

注：以上配备不包括采暖、制冷末端和设备外电源线及用水末端系统。
如采用风机盘管采暖、制冷，按五个末端计算，约需费用为：
5*=10000元。

七、运营费用计算
1.采暖费用计算：
依照太原气温资料记录，在采暖期150天中，如下各温度段平均天数为：
1）-25度-11度为7天；2）-11度~-3度为45天；
3）-3度~5度为70天； 4）5度以上为28天。
依照采暖热负荷计算原理估算，各阶段所需热负荷每平方为：
70W、45W、25W和10W
按照机组各工况输出功率和所需热负荷计算总耗电量为：
70х120х24/1000/9.1х4.7х7=729度
45х120х24/1000/11х4.7х45=2492度
25х120х24/1000/13х4.7х70=1822度
10х120х24/1000/15.3х4.7х28=248度
以上总共计为：5291度
供暖循环泵运营所需电量为：
250*16*150/1000=600度
以民用电价每度0.48元计算采暖季总费用为：
0.48х（5291+600）=2828.00元
每平方每月取暖费用为：
2827/5/120=4.7元
2.热水费用计算：
按照每吨水平均烧热到55度需45KW/小时计算，300升水平均所需电量为：
0.3х45/15х4.7=4.23度
以民用电价每度0.48元计算，每年每天 300升热水所需费用为：
4.23х0.48х365=741元
3.夏季制冷费用与普通中央空调一致
4.与其他方式采暖、热水设备经济费用对比
仍以上述120平方住宅采暖和制热水同样效果计算：
采暖方式
燃料价格
热比值
采暖季总运营费用
热水全年运营费用
集中供暖
4.8元/㎡

2880元

燃气供热
2．05元/㎡
75%
3760元
1716元
电锅炉
0．48元/度
95%
9400元
4291元
热泵机组
0．48元/度
350%
2540元
1226元
八、售后服务
凭借我公司在本地区完善服务网络、以便快捷近距离服务、强大技术支持力量和严格控制服务原则，坚持客服就在你身边原则，在安装、使用培训、维修等方面坚持全心全意为顾客服务原则，我公司能对客户提供如下服务：
1.技术培训
工程竣工验收合格后，为了保证顾客能对的掌握使用和对的维护办法，我公司免费为客户简介系统运营原理，现场解说、示范操作办法，直到客户能纯熟掌握对的使用和维护办法为止。
2.保修服务：
(1) 设备免费保修时间：热水箱免费保修5年，重要部件（压缩机）保修18个月，整机保修1年 。
(2) 保修期内，我方负责对所提供设备整体系统维护，不再收取任何费用，但人为因素，自然因素（如火灾、雷击等）导致故障除外。
(3) 接到顾客报修电话后我方2个小时内到达现场，排除故障。
(4) 保修期内，第一年前6个月每半个月回访巡检一次，共12次；其后每月定期上门回访巡检一次，并对设备进行检修保养维护管道、阀门和保温材料；控制系统所有电子元器件工作状态。
(5) 保修期内,我方为整个系统免费维护二次。
(6) 所有设备服务方式均为我方上门保修，即由我方派人员以设备使用现场维修，由此产生一切费用均由我方承担。
3.保修期后长期服务：
(1)我公司各种备品备件储备充分，对于保修后维修，我方实行终身优惠维修服务，对维修材料只收取材料工本费用，不另收取人工费。
(2)我公司售后部对每一项工程建档，每月一次进行电话跟踪维修服务，每季一次进行人员跟踪维修服务，随时解决工程上问题。
4.人员跟踪维修详细服务内容：
A.检查电控线路。电线、线管是不是外表与否完整，室外某些与否防潮、防漏。保证运营良好。
B.电控系统检查系统内所有探头温度显示与否对的，所有电子元器件，设定参数、自动反映与否正常。并调节恢复到好工作状态。
C.管路系统：检查管路有关阀门，与否处在正常状态，相并管道及配件有无损坏、漏水等。
D.热泵制热循环系统检测：压力测试、出水温度检测：
E.电控系统检测：电脑板输入输出检测电压电流输出检测；
F.空气循环系统检测：过滤网、蒸发器通检及电机电扇检测。
九、主体设备生产公司资质和生产质量原则：
佛山市西莱克空调设备有限公司所开发、生产一系列空气源热泵热水设备，均本着节能、先进、经济、以便原则，通过优化系统设计和严格生产管理，保证每一台出厂产品均达到国家合格规定原则。

1. 公司资质

产品生产允许证

ISO9001认证

国家CCC认证

出口欧盟CE认证

欧洲实验室能效测试报告

欧洲EN14511能效认证

测试报告

检测报告

质量报告

商标证书

热泵空调专利证书

2.西莱克空调设备设计和生产所执行原则及规范有：
GB/T21362-商业或工业用及类似用途热泵热水机
GB/T18430.1- 《蒸汽压缩循环冷水（热泵）机组工商业用和类似用途冷水（热泵）机组》
GB/T 1720-1979 漆膜附着力测定法
GB/T 2423 .17-1993 电工电子产品基本环境实验规程实验Ka：盐雾实验办法
GB 4208-1993 外壳防护级别（IP代码）
GB 4343.1- 电磁兼容家用电器、电动工具和类似器具规定
第1某些：发射产品类原则
GB 4343.2-1999 电磁兼容家用电器、电动工具和类似器具规定
第2某些：抗扰度产品类原则
GB 4706.1- 家用和类似用途电器安全
第3某些：通用规定
GB 4706.32- 家用和类似用途电器安全热泵、空调器和除湿机特殊规定
GB/T 5226. 1-1996 工业机械电气设备
第4某些：通用技术条件
GB 9237- 制冷和供热用机械制冷系统安全规定
GB/T 10870- 容积式和离心式冷水（热泵）机组性能实验办法
GB/T 13306-1991 标牌
GB/T 13384-1992 机电产品包装通用技术条件
GB 17625.1-1998 低压电气及电子设备发出谐波电流限值
JB/T 4330-1999 制冷和空调设备噪声测定

十、公司简介：
山西百佳水环保设备有限公司位于太原市漪汾街麦特摩尔大厦十层十号室，公司前身是太原智林华净水设备有限公司，公司成立于，是汇集系统设计、产品销售、安装服务为一体综合性、技术型和施工型环保水解决公司。
公司主营业务有：家用净水、纯水、软水、管线饮水系列产品;商用净水、软水、集团纯水系列产品；工程水解决、循环净化水解决和小型污水解决系列设备；太阳能、空气能节约热水系列设备和空气能供暖设备等设计、销售、安装、服务。
公司凭借先进技术、丰富经验、完善管理和高素质员工，能为顾客提供以策划案、设备选取、安装调试到系统培训及售后服务等稳定完善服务。
公司本着诚信做人，认真做事原则，竭诚为广大新老客户提供免费前期策划、可行型研究、设备选型和技术论证等资询服务，提供系统设计、产品调用、安装售后等工程业务，努力架起厂商与客户桥梁，实现双赢效果、共同发展。

十一、工程案例：

华宇绿洲某些别墅分质供水系统 ；
半山国际某些别墅分质供水系统；
光华汽车美容超市集团饮水工程；
同煤集团办公类直饮水系统；
忻州地区医院净水、纯水工程；
太原煤气化集团焦化厂职工饮水工程；
西山煤电、煤矸石电厂办公类饮水工程；
寿阳公安局直饮水系统；
寿阳宾馆净水、饮水工程；
榆次老城接待处净水、饮水工程；
榆次卫生局办公楼管道饮水工程；
忻州轩岗煤矿公司办公楼饮水工程；
离石环保局办公楼直饮水工程；
大同市新闻宾馆空气源热水工程；
古交杜尔坪矿集团饮水系统；
大同锦江一部、二部空气源热水工程；
机场幼儿园、小学直饮水工程；
太原市七天酒店空气源热水工程。
天津津裕电业有限公司（地址：天津河北区南口南LSQ25RD3台）
