CommVault一体化信息标准管理系统安装配置操作基础手册.doc

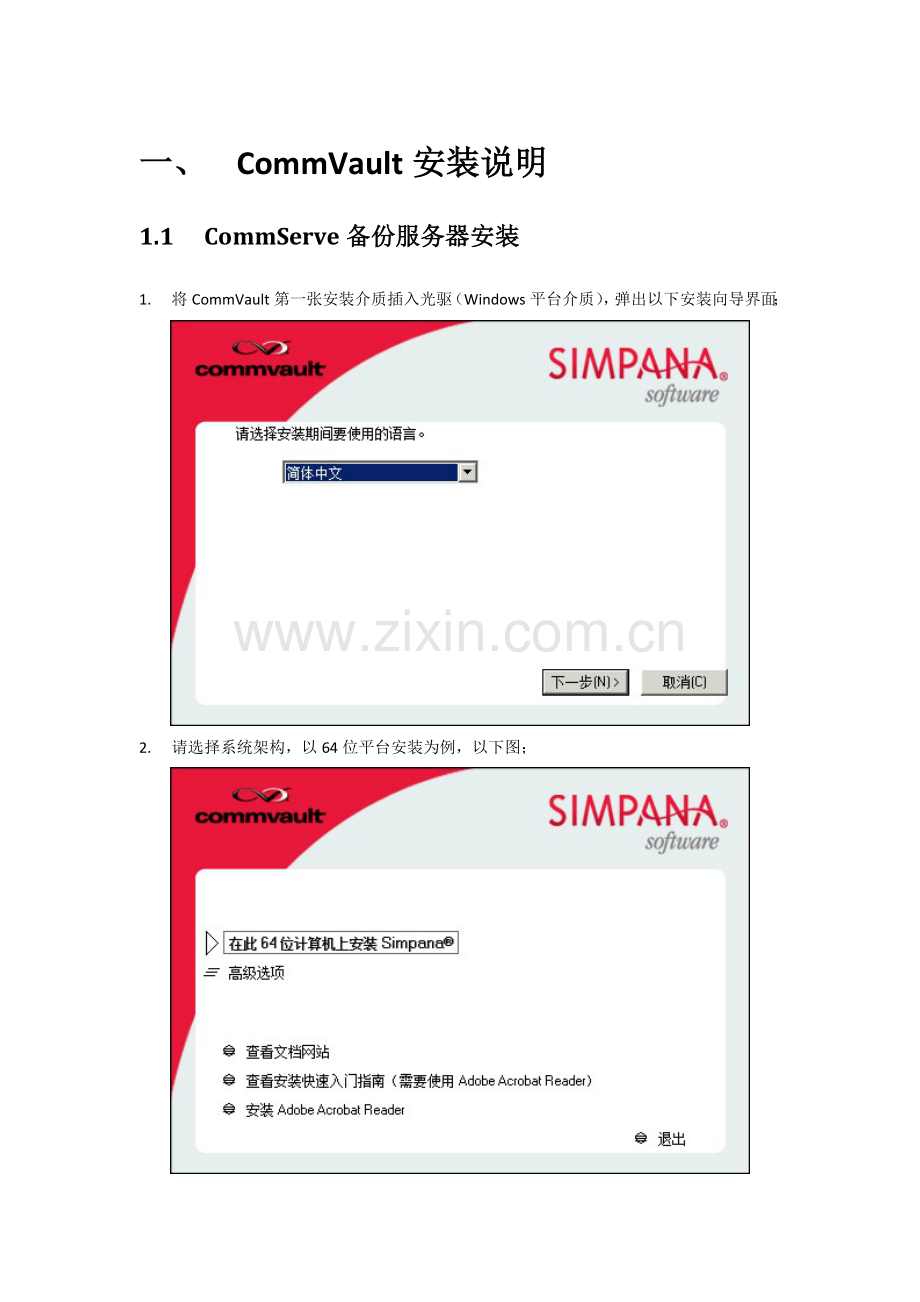

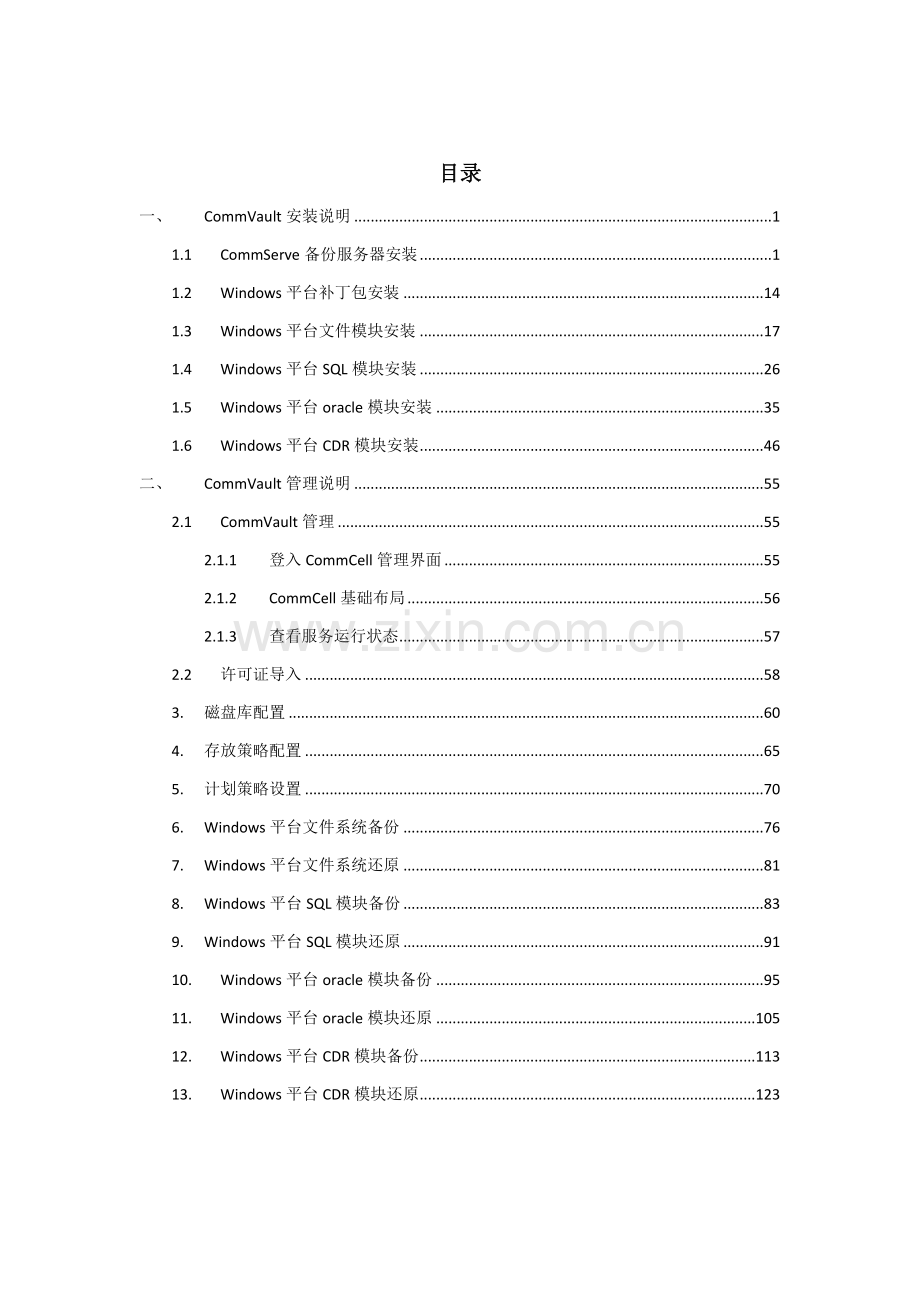

目录一、CommVault安装说明11.1CommServe备份服务器安装11.2Windows平台补丁包安装141.3Windows平台文件模块安装171.4Windows平台SQL模块安装261.5Windows平台oracle模块安装351.6Windows平台CDR模块安装46二、CommVault管理说明552.1CommVault管理552.1.1登入CommCell管理界面552.1.2CommCell基础布局562.1.3查看服务运行状态572.2许可证导入583.磁盘库配置604.存放策略配置655.计划策略设置706.Windows平台文件系统备份767.Windows平台文件系统还原818.Windows平台SQL模块备份839.Windows平台SQL模块还原9110.Windows平台oracle模块备份9511.Windows平台oracle模块还原10512.Windows平台CDR模块备份11313.Windows平台CDR模块还原123一、 CommVault安装说明1.1 CommServe备份服务器安装1. 将CommVault第一张安装介质插入光驱（Windows平台介质），弹出以下安装向导界面；2. 请选择系统架构，以64位平台安装为例，以下图；3. 请接收许可协议中条款，以下图；4. 请依据企业内部环境选择对应模块，以下图。默认请选择；CommServe、CommCell Console、MediaAgent,并点击下一步；管理控制台介质服务器备份服务器5. 视系统情况，安装过程中可能会提醒安装MicroSoft .Net Framwork，请点击“是”确定安装，安装过程中会提醒重启系统时请重启系统；6. 在安装CommServe过程中，安装向导默认会安装一个SQL数据库，该数据库用于保留CommServe配置信息，请输入SQL数据库用户“sa”密并切记。输入后请点击下一步；7. 请选择安装SQL数据库引擎安装路径。以下图，默认改安装在C盘不需更改安装路径，并点击下一步；8. 请选择SQL数据库数据安装路。以下图，默认安装在C盘不需要更改，并点击下一步；9. 安装向导会根据默认向导安装SQL数据库。以下图；10. 安装向导安装SQL数据库过程中，以下图；11. 安装向导安装SQL数据库过程中，以下图；12. 请输入CommServe服务器用户端名和主机名（默认采取commserver或cvbackup），若系统不能更改主机名刚不需要更改，以下图；13. 默认将程序添加至Windows防火墙排列列表中。以下图；14. 选择CommVault软件安装路径。以下图，默认不需要更，并点击下一步；15. 选择CommVault软件所生成数据库安装路径，默认不需要更。以下图；16. 选择创建数据库，以下图。并点击下一步；17. 请配置CommVault服务器灾难路径。以下图，该路径不准许存放于C盘，并点击下一步；18. 请输入用于登录CommVault控制台用户名和密码，默认用户名；admin 密码；admin，并点击下一步；19. 请不要选择设置软件缓存和计划更新下载更新。并点击下一步；20. 请不要选择自动更新计划安装。并点击下一步；21. 因为还未配置存放策略，请忽略以下图报错；22. 点击下一步正式安装CommVault软件；23. 更新安装过程中，需要花费较长时间，请耐心等候；24. 提醒需要创建备份计划。请点击下一步；25. 点击完成按钮完成CommVault软件安装，安装完成后视系统环境有时需要重启，若有提醒，请重启系统。1.2 Windows平台补丁包安装说明所在安装CommVault软件系统平台全部应该将CommVault软件版本升级至最新，确保备份服务器、介质服务器和各应用用户端模块处于相同补丁等级。1. 将Windows补丁包解压，并双击安装程序。以下图；2. 选择安装Simpana服务包；3. 点击下一步；4. Simpana更新包安装过程中，安装完成后并开启服务，请等候;5. 更新包安装完成，视系统环境可能需要重启，当有重启提醒时请重启；1.3 Windows平台文件模块安装1. 将CommVault第一张安装介质插入光驱（Windows平台介质），弹出以下安装向导界面；2. 请选择系统架构，以64位平台安装为例，以下图；3. 请接收许可协议中条款，以下图；4. 选择Windows文件模块并点击下一步；5. 视系统情况，安装过程中可能会提醒安装MicroSoft .Net Framwork，请点击“是”确定安装，安装过程中会提醒重启系统时请重启系统；6. 倘若Windows服务器和CommServe网络之间没有防火墙，请保持默认，不需要配置防火墙；7. 指定CommServe备份服务器主机名或IP地此；8. 指定需要文件备份服务器用户端名和主机名（以windows主机为例），默认不需要更改保持值不变；9. 选择将程序添加到Windows防火墙排除列表；10. 选择软件安装路径；11. 选择用户端组，默认不用选择；12. 取消自动更新计划安装；13. 过滤策略保护默认；14. 临时不选择存放策略；15. 点击下一步正式开始安装；16. 提醒需要创建备份计划。请点击下一步；17. 点击完成按钮完成CommVault软件安装，安装完成后视系统环境有时需要重启，若有提醒，请重启系统。1.4 Windows平台SQL模块安装说明对SQL数据库进行数据保护，需要在SQL数据库服务器上安装CommVault针对SQL备份模块；安装SQL数据库备份模块自动会安装Windows平台文件模块；1. 将CommVault第一张安装介质插入光驱（Windows平台介质），弹出以下安装向导界面；2. 请选择系统架构，以64位平台安装为例，以下图；3. 请接收许可协议中条款，以下图；4. 以下图，请选择SQL模块并点击下一步；5. 视系统情况，安装过程中可能会提醒安装MicroSoft .Net Framwork，请点击“是”确定安装，安装过程中会提醒重启系统时请重启系统；6. 倘若SQL服务器和CommServe网络之间没有防火墙，请保持默认，不需要配置防火墙；7. 指定CommServe备份服务器主机名或IP地此；8. 指定SQL数据库用户端名和主机名，默认不需要更改保持不变；9. 选择将程序添加到Windows防火墙排除列表；10. 选择软件安装路径；11. 选择用户端组，默认不用选择；12. 取消自动更新计划安装；13. 过滤策略保护默认；14. 临时不选择存放策略；15. 开启自动探寻实例；16. 点击下一步正式开始安装；17. 提醒需要创建备份计划。请点击下一步；18. 点击完成按钮完成CommVault软件安装，安装完成后视系统环境有时需要重启，若有提醒，请重启系统。1.5 Windows平台oracle模块安装说明：对oracle数据库进行数据保护，需要在oracle数据库服务器上安装CommVault针对oracle备份模块；oracle数据库实例必需工作在归档模式下；安装oracle数据库备份模块自动会安装Windows平台文件模块；1. 将CommVault第一张安装介质插入光驱（Windows平台介质），弹出以下安装向导界面；2. 请选择系统架构，以32位平台安装为例，以下图；3. 请接收许可协议中条款，以下图；4. 以下图，请选择oracle模块并点击下一步；5. 视系统情况，安装过程中可能会提醒安装MicroSoft .Net Framwork，请点击“是”确定安装，安装过程中会提醒重启系统时请重启系统；6. 倘若oracle服务器和CommServe网络之间没有防火墙，请保持默认，不需要配置防火墙；7. 指定CommServe备份服务器主机名或IP地此；8. 指定oracle数据库用户端名和主机名，默认不需要更改保持不变；9. 选择将程序添加到Windows防火墙排除列表；10. 选择软件安装路径；11. 选择用户端组，默认不用选择；12. 取消自动更新计划安装；13. 过滤策略保护默认；14. 临时不选择存放策略；15. 点击服务控制管理器，停止oracle相关服务；16. 点击下一步，点击搜索ORASBT.DLL,oracle清除ORASBT.DLL；17. 显示安装摘要；18. 提醒需要创建备份计划。请点击下一步；19. 点击完成按钮完成CommVault软件安装，安装完成后视系统环境有时需要重启，若有提醒，请重启系统。1.6 Windows平台DB2模块安装说明：安装DB2数据库备份模块自动会安装Windows平台文件模块；20. 将CommVault第一张安装介质插入光驱（Windows平台介质），弹出以下安装向导界面；21. 请选择系统架构，以32位平台安装为例，以下图；22. 请接收许可协议中条款，以下图；23. 以下图，请选择DB2模块并点击下一步；注：假如未安装DB2数据库，则DB2模块显示为灰色，安装好DB2数据库后为白色复选框；24. 视系统情况，安装过程中可能会提醒安装MicroSoft .Net Framwork，请点击“是”确定安装，安装过程中会提醒重启系统时请重启系统；25. 倘若DB2服务器和CommServe网络之间没有防火墙，请保持默认，不需要配置防火墙；26. 指定CommServe备份服务器主机名或IP地此；27. 指定oracle数据库用户端名和主机名，默认不需要更改保持不变；28. 选择将程序添加到Windows防火墙排除列表；29. 选择软件安装路径；30. 选择用户端组，默认不用选择；31. 取消自动更新计划安装；32. 过滤策略保护默认；33. 临时不选择存放策略；34. 指定DB2归档路径；35. 指定DB2检索路径和审计错误路径；36. 显示安装摘要；37. 提醒需要创建备份计划。请点击下一步；38. 点击完成按钮完成CommVault软件安装，安装完成后视系统环境有时需要重启，若有提醒，请重启系统。1.7 Windows平台CDR模块安装说明连续数据复制模块安装需要在CDR源端和目标端均安装连续数据复制模块；在选择CDR模块时候，为了确保能够创建快照，默认把Windows文件模块一起选择并安装；CDR目标端安装过程和源端一致，在此只展示CDR源端安装示例；1. 将CommVault第一张安装介质插入光驱（Windows平台介质），弹出以下安装向导界面；2. 请选择系统架构，以64位平台安装为例，以下图；3. 请接收许可协议中条款，以下图；4. 选择连续数据复制(CDR)模块并点击下一步；确定选择文件模块5. 倘若Windows服务器和CommServe网络之间没有防火墙，请保持默认，不需要配置防火墙；6. 指定CommServe备份服务器主机名或IP地此；7. 指定需要经过连续数据复制保护服务器用户端名和主机名（以cdr_source主机为例），默认不需要更改保持值不变；8. 选择将程序添加到Windows防火墙排除列表；9. 选择软件安装路径；10. 取消自动更新计划安装；11. 过滤器保护默认值；12. 存放策略临时不配置；13. 配置连续数据复制（CDR）日志路径，请确保该路径有足够空间；14. 点击下一步开始正式安装，请耐心等候；15. 连续数据复制模块在安装完成后，会提醒重新开启机器，点击“确定”；16. 提醒需要创建备份计划。请点击下一步；17. 能够点击“立即重新引导”或点击“完成”手动重启服务器。二、 CommVault管理说明2.1 CommVault管理2.1.1 登入CommCell管理界面在CommServe备份服务器上，点击开始程序CommVaultSimpanaCommCell Console GUI,打开CommServe配置管理界面；用户名：admin密码：admin2.1.2 CommCell基础布局作业控制器事件查看器具体配置区域快捷按钮区域CommCell浏览器2.1.3 查看服务运行状态Windows平台在CommServe备份服务器上，点击开始程序CommVaultSimpana Service Control Manager,打开CommServe服务管理界面；以后开启和关闭服务Linux、Unix平台LINUX和UNIX查看服务、开启服务、关闭服务经过以下三条命令： simpana list 经过该命令查看CommVault相关服务在linux、unux平台运行状态； simpana start 经过该命令能够开启CommVault运行于linux、unux平台上服务； simpana stop经过该命令能够关闭CommVault运行于linux、unux平台上服务；注：采取simpana list命令查看CommVault软件运行状态；若各项服务含有进程号，即“PID”，表明服务开启成功。进程号2.2 许可证导入1. 点击工具控制面板。图：2. 如上操作操作打开控制面板界面，选择“许可证管理”。以下图：3. 打开许可证管理，选择“更新许可证”4. 点浏览，选择许可证所在目录5. 最终选择应用，许可证导入完成。注：许可证最好放在C盘根目录下（若放在汉字目录下会报错）3. 磁盘库配置1. 点击工具控制面板。图：2. 如上操作操作打开控制面板界面，选择“库及驱动器配置”。以下图：3. 选择可用介质服务器。以下图，介质服务器为commserver,选择并添加：4. 点击左下解“开启”选择“添加”“磁盘库”图所表示：5. 打开以下界面，输入磁盘库名，如“backup_data”,并点击确定；6. 选择当地路径，并指向服务器中路径，该路径未来用于备份数据存放；7. 至此，磁盘库成功配置；4. 存放策略配置1. 右键存放策略，选择新建存放策略；2. 选择数据保护和存档；3. 输入存放策略名。如backup4. 提醒是否开启全局重删策略。若无尤其需求，默认不开启；5. 选择创建好库。从磁盘库配置中得悉库和服务器上存放路径相对应。6. 选择库对应介质服务器。如commserver;7. 请设置设备流保留时间和周期。设备流不需改变，请将保留时间和数据存放天数设成一致；8. 将用户端反复数据删除开启；9. 设置存放重删数据牵引目录，确保该目录有足够空间；10. 点击确定，存放策略设置完成；5. 计划策略设置1. 点击计划策略右键，选择添加；2. 输入计划名，依据需要备份主机名和就用输入轻易了解计划名：3. 依据计划类型选择类型，通常选择数据保护，即传统备份；4. 依据服务器上应用类型选择“代理类型”，如Oracle数据库即选择oracle;5. 点击“添加”按钮，添加计划策略。全备份计划和增量备份计划均在此添加；6. 请依据自己需要保护服务器环境定义计划名，全备份名或增量备份名，并定义需要实施计划时间，点击高级选项能够定义计划“有效时间”和计划“反复周期”；7. 请定义该计划是实施全量备份或增量备份，增量备份类型依据所选择“代理类型”不一样会展现不一样。以下图，选定“Oracle代理”会让管理员定义增量等级，并点击确定；8. 全备计划和增量计划创建完成。以下图；9. 计划创建完成，需要将计划关联至需备份用户端。以下图，关联oracledb服务上ORCL实例，点击确定，计划创建完成；6. Windows平台文件系统备份说明 该部分只说明怎样选择需要备份文件，配置计划和存放策略请参考计划策略设置和存放策略设置章节；1. 选择一台Windows服务器，依次展开文件模块，右键默认子集“default”，选择属性；2. 在default属性“常规”选项中选择“使用VSS”；3. 点击“内容”选项，默认“”代表备份服务器中全部文件和盘，点击“浏览”选择需要备份文件；4. 请选择需要备份文件夹或文件；5. 需要备份文件选择成功，取消“备份系统状态”；6. 在“存放设备”选项中，依据备份计划选择适宜存放策略；7. 设置是否开启反复数据删除功效，默认在用户端开启重删；8. 能够经过“过滤器”能够设置在备份过程中那些文件不需要备份；9. 点击确定，设置完成。下一步，对该备份子集设置备份计划，请参考“计划策略设置”章节；7. Windows平台文件系统还原1.右击备份子用户端，选择浏览备份数据，以下图：2.选择需要恢复数据，点击恢复全部所选，能够指定恢复目标端和目标路径8. Windows平台SQL模块备份说明 若期望对SQL数据库实施增量备份，需将SQL数据库保护等级设置成“完全”等级，该模式会统计自上次全备后数据库日志； 该部分只说明怎样选择需要备份文件，配置计划和存放策略请参考计划策略设置和存放策略设置章节；1. 右击SQL备份模块，创建实例，以下图：2. 选择SQL数据库机器名，选择存放策略。SQL用户端会自动探导SQL实例；3. 实例配置成功。以下图：4. 选择默认子集右键选择属性：5. 默认子集“default”界面打开，点击“内容”选项。以下图：6. 点击“内容”选项，并点击“配置”按钮。以下图：7. 进入数据库探寻界面；8. 点击“探寻”按钮，SQL备份模块会自动探寻SQL内部数据库；9. SQL用户端成功探寻SQL数据库内部数据库，并将需要备份数据库放置于默认子集中；10. 需要备份数据库配置成功。以下图；11. 点击“存放策略”选项卡，选择数据存放存放策略；12. 依据实际情况，选择是否开启“反复数据删除”功效，默认开启；13. SQL模块配置成功，右键默认子集，选择“备份”；14. 选择备份模式和计划实施时间；15. 以下图，数据库处于备份过程中；9. Windows平台SQL模块还原1. 右键单击备份子用户端，选择全部任务/浏览备份数据；2.浏览最新数据，也能够指定浏览时间；3.选择需要还原数据库；4.点击恢复全部所选，配置恢复参数；常规：目标服务器能够选择本机/异机，恢复选项勾选“无条件改写现有数据库或文件”；作业起始：能够选择立即或计划；数据库异机恢复需要目标机提供和源机相同SQL SERVER版本和补丁；5.点击高级选项，选择恢复后库所保留路径，其它选项卡默认设置；10. Windows平台oracle模块备份说明：查看oracle数据是否处于归档模式假如oracle不处于归档模式，我们需要将数据库配置为归档模式,图：1. Oracle ida安装完成后，因oracle版本不一致，可能造成系统不会进行实例探寻，需要我们对其进行配置，选择Oracle节点，右击选择全部任务，选择新实例。2. 填写对应账号信息。注意：Windows通常填写administrator，Unix/Linux通常填写为Oracle账号；3. 填写Oracle_home路径，并确定存放策略；4. 在具体信息中，通常连接串填写/即可，假如Oracle经过了安全配置，就需要填写sys账号和密码，同时在后填写SID信息；注意：还需要将ctrl文件自动备份，选择为开。5. 存放设备中选择存放策略；6. 日志备份类似；7. 在数据传输中，能够选择是否启用压缩，通常默认即可；8. 重删设置：选择署名生成位置；9. 配置完成后，CommCell Console将自动进行刷新。我们能够看到新增加实例，我们选择属性，能够查看到目前Oracle运行状态，版本等信息；10. 选择实例默认子用户端，选择属性，我们能够看到该实例愈加具体信息；11. 在备份内容中，能够选择需要备份数据库、日志、控制文件等信息，用户能够依据自己需求进行选择；12. 在备份参数中，有很多调优设置，通常默认即可；13. 脱机参数通常见在脱机备份中；14. 预后前处理中，能够设置对应脚本运行，具体视用户需求，通常无需进行前置或后置脚本运行；15. 在存放设备中，能够查看数据备份对应存放策略，和是否启用多流备份；16. 也能够自动探寻oracle实例，在oracle子用户端上面打开属性，启用Instance探寻；启用后可在子用户端全部任务中自动探寻实例即可；11. Windows平台oracle模块还原1. 根据以上步骤设置完成后做一次备份测试，右键orcl实例下子用户端备份全备份立即运行；2. 备份完成后开始恢复前，我们将刚才建立表删除或是将oracle数据文件和控制文件全部删除，并验证表已经删除；3. 将数据库关闭并开启到nomount状态；4. 在commserver上查看子用户端备份历史；5. 选择需要恢复作业任务并查看其具体信息，记住该作业下一个SCN值；6. 选中需要恢复作业任务右键浏览；7. 在弹出最新数据对话框中选择需要恢复表空间并点击恢复所选数据；8. 在弹出恢复选项常规选项卡下选择恢复参数图；说明：在目标用户端能够选择本机或异机恢复，假如是异机恢复，需要异机搭建相同版本及安装相同补丁程序9. 选择高级选项卡，并在高级选项卡选项下配置图；（勾选设置DBID和打开DB）10. 在恢复选项下配置图；11. Ctrl和sp文件配置图；12. 恢复选项卡配置图，在这里我们需要指定SCN值，即之前我们查看下一个SCN值减1；13. 配置完成后点击确定开始恢复；14. 恢复完成以后利用数据查询语句查看oracle数据库中是否存在我们之前建立表和插入到表中数据或查看oracle数据目录下是否存在刚恢复回来数据文件和控制文件；经过以上步骤，windows下oracle本机恢复完成。12. Windows平台CDR模块备份说明：CDR复制对在添加oracle应用程序时需要事先配置，SQL无需配置1. 在CDR子用户端右键属性验证，添加ORACLE实例；2. 输入实例具体信息；（windows平台可输入管理员用户，前面需加主机名或工作组，如workgroupadministrator）3. 实例添加完成后创建新复制集；（右键CDR子用户端全部任务新复制集）4. 输入新复制集名称，选择CDR目标主机；5. 预/后处理默认，复制选项参数设置以下图，能够合适调整最大恢复点数即快照数；6. 孤立文件默认设置；7. 备份恢复点（快照），选择对应存放策略；8. 高级选项卡采取默认设置；9. 过滤器选项卡能够将复制对包含文件夹或文件排除；10. 右键复制集全部任务管理对；11. 点击添加应用程序，选择需要配置应用程序，以下图；12. 添加完成后点击应用和关闭按键，应用程序添加成功；13右键复制对全部任务更改状态，选择对应复制对后点击开启或开启完全再同时；（开启直接传数据，开启完全同时先会比对目标端和源端间数据）14.点击工具数据复制监视，查看复制对状态；（复制对正常传输后处于同时状态）至此，CDR复制对配置完成。13. Windows平台CDR模块还原1. 在关联了对应计划策略以后，CDR复制对会定时产生快照，也可手动创建快照；（右键复制对全部任务创建恢复点）2. 创建好恢复点（快照）后，右键复制对全部任务浏览恢复点3. 选择创建好快照点，点击回拷，能够选择恢复主机（本机或异机）；假如勾选“改写恢复路径下现有数据”，在做本机恢复时会覆盖原有数据，点击OK进行数据回拷；4. 选择对应快照点，点击查看快照；5. 选择快照，点击装载，输入装载点（装载点是以盘符形式装载出来，如X:）6. 装载完成以后，在CDR目标端能够看到装载出来盘符；7. 将其中数据拷出以后直接使用，也能够将该装载盘符共享出来，输入共享名，就能够在其它机器上面访问CDR目标端装载数据；至此，CDR快照恢复完成。
