多媒体会议室建设方案模板.docx

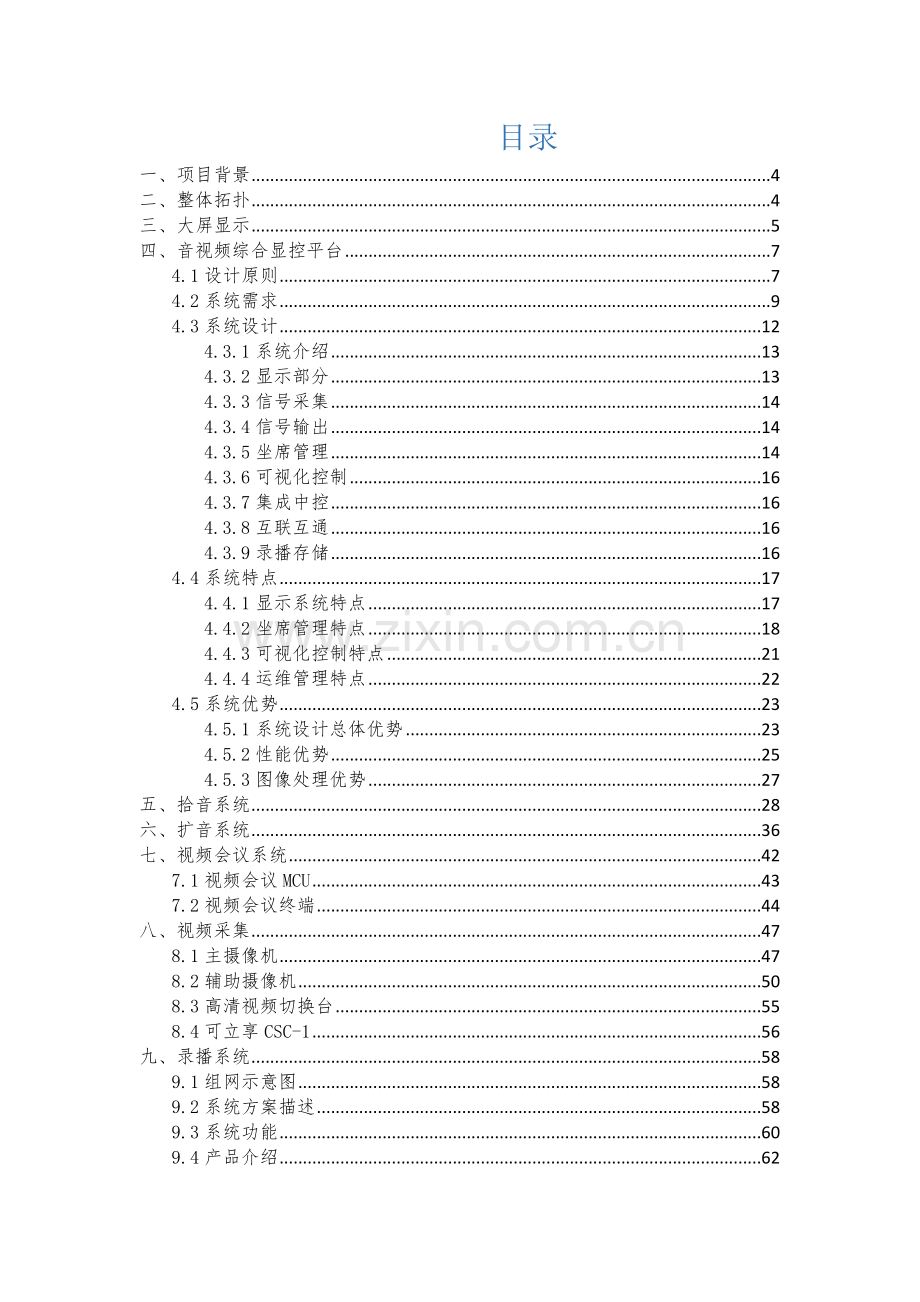

目录一、项目背景4二、整体拓扑4三、大屏显示5四、音视频综合显控平台74.1设计原则74.2系统需求94.3系统设计124.3.1系统介绍134.3.2显示部分134.3.3信号采集144.3.4信号输出144.3.5坐席管理144.3.6可视化控制164.3.7集成中控164.3.8互联互通164.3.9录播存储164.4系统特点174.4.1显示系统特点174.4.2坐席管理特点184.4.3可视化控制特点214.4.4运维管理特点224.5系统优势234.5.1系统设计总体优势234.5.2性能优势254.5.3图像处理优势27五、拾音系统28六、扩音系统36七、视频会议系统427.1视频会议MCU437.2视频会议终端44八、视频采集478.1主摄像机478.2辅助摄像机508.3高清视频切换台558.4可立享CSC-156九、录播系统589.1组网示意图589.2系统方案描述589.3系统功能609.4产品介绍629.4.1锐取多媒体录播服务器629.4.2高清视音频编码器669.4.3VGA编码器68十、中央控制系统70十一、综合布线系统71十二、设备清单72一、项目背景二、整体拓扑 三、大屏显示中间一块独立小间距LED拼接屏：像素间距：1.5mm；屏前亮度：600cd/m对比度：3000：1；箱体尺寸：480480；箱体分辨率：384384；箱体面积：0.2304m2；箱体重量量：7kg/箱体；屏体重量： 32kg/m2；拼接规模：4行15列；拼接尺寸：7200mm1920mm；拼接分辨率：72001920。两台98寸工业液晶LCD专显屏，分别布署于主显示器左右两侧：显示区域：2158.848mm*1214.352mm，含音响2*10W；背光类型：LED背光；对比度1300:1；可视角度（水平、垂直）：178；显示分辨率：38402160，屏幕百分比为16:9；拼接单元接口：输入：VGA1、DP2、DVI1、HDMI2；含有4画面分割功效,且每个画面分割窗口支持19201080。信号源自定义选择功效：在VGA，DVI，HDMI2，DP2这6个信号源中任意挑选N（N4）个进行显示，即能够4个窗口全部显示一个信号源，也能够4个窗口显示不一样信号源。型号专业显示器V98-H6NB显示注1对角线尺寸(inch）98背光类型导光板式LED光源分辨率38402160色彩10bit1.06 Billion视角垂直上下178,水平左右178(CR10)响应时间(G-to-G)5ms对比度1300:1亮度注2500cd/像素间距（mm）0.562(H)0.562(V)屏幕活动域（mm）2158.848(H)1214.352(V)接口输入接口视频VGA1,DVI1,HDMI(4K2K)2, DP(4K2K)2, 音频AUDIO IN1输出接口视频/音频AUDIO OUT1 电源电源要求AC100V-240V, 50/60Hz功耗485W能源效率1.05cd/W(符合国家能效标准节能等级级)运行环境运行温度040运行湿度2080% RH (无凝露)物理特征壁挂孔尺寸(mm)800400，4-M8螺纹孔边框材质铝合金边框（多个颜色可定制）净重约为130KG毛重约为155KG外形尺寸无底座(mm)2220.41275.6102.2底座（选配）(mm)2220.41335.6280附件交流电源线、遥控器、电池（选配）、VGA 线、说明书、保修卡、合格证四、音视频综合显控平台可视化综合显控平台集成了混合矩阵、大屏拼接控制、录播系统、中控系统、数字音频处理器功效，经过一套可视化控制平台整合控制和关键设备状态检测，简化了操作和运维。4.1设计标准显示控制系统是电力系统日常工作中不可或缺关键组成部分。系统建设将在追求性能优越、经济实用前提下，应遵照技术优异、功效齐全、性能稳定、节省成本标准。力图使该系统真正成为该项目实际应用智能化控制系统，并综合考虑后期维护及操作使用方便等原因，为以后发展、扩建、改造等留有扩充余地。从技术方法角度来讲，在系统设计和实现中严格遵守以下标准：优异性标准目前，信号交换和处理技术高速发展，使得系统设计不仅要考虑充足利用目前最新技术，而且还必需考虑伴随技术深入发展，能在系统中不停融入新技术，使系统一直充满活力，一直保持一定优异性。在系统设计中，对全部设备和对应软件设计中，应该选择中国优异设备和系统，从而既保持传统系统图像质量高特点，同时并能够根本处理系统数字化、网络化、控制化过程中瓶颈问题，真正实现中国优异水平目标。实用性标准本项目标建设以实用性为基础标准。系统功效满足监、控、查、管、用基础要求，同时满足信号处理和交换，硬件和软件平台界面友好、易学易用、使用方便、图像清楚；采取统一通信协议，使整个系统中各个子系统间能互联互通，充足发挥整个系统功效。兼容性标准即在遵照标准性标准基础上，采取开放技术、结构、系统组件、用户接口，采取开放通信协议和技术标准，保障系统在互联或以后扩展过程中能够稳定有效运行，以满足业务应用需求。显控系统应采取开放式体系结构，使系统易于扩充，使相对独立各子系统易于进行组合和调整。同时，设备要符合中国家标准准或行业标准，可和其它系统有效对接；可靠性标准显示控制系统作为项目建设关键系统，为了确保系统完整性、稳定性和可恢复性，系统不稳定原因要从硬件、软件系统协同运行中给充足预防。从产品设计到系统设计均充足考虑可靠性，全部产品均含有正式出厂合格证实和权威机构质量认证，从产品早期就确保系统可靠性，同时系统采取冗余热备设计，多链路并行处理，确保系统整体运行可靠性。系统经济性本系统中所选择设备在兼顾优良性能基础上充足考虑经济性，和系统长久运行成本，使得系统含有优异性能价格比。可扩展性标准伴随系统扩展，新业务功效要求将会层出不穷，这要求系统含有良好可扩展性，扩展性标准关键表现在系统横向和纵向扩展能力上。在系统横向扩展方面，系统在满足目前信号交换和处理需求基础上，应该很方便扩展容量，可方便实现更大容量信号接入。在纵向扩展方面，系统应含有良好兼容性和通用平台级开发接口，可在其基础上进行二次功效开发和原有系统融合功效。安全保密标准整个显控系统安全问题，是系统建设中一个优先考虑关键，所以整个系统数据要充足安全，要严格实施操作按级管理，对关键数据实施特殊保护，多种操作要做好统计，便于查找。系统建设需符合相关要求，充足考虑系统安全性和保密性。全部操作人员进入系统前均应登录自己帐号和密码，并经过权限管理服务器认证，查对后方可进入系统。全部操作人员均应划分对应等级及权限，任何越权操作被系统自动严禁。4.2系统需求伴随科学技术发展，多个格式高清信号混合切换应用技术日益成熟，原系统中网络视频矩阵及数字矩阵处理性能已经不能满足现在电力行业日常办公、应急调度等方面对信号显示应用需求。迫切需要对原有系统进行升级改造建设。显示控制系统需要含有稳定性好、可靠性好、维修性好、保障性好、测试性高、安全性高、环境适应性强、电磁兼容性强等特点。显示控制系统应含有视频信号、监控信号、图文信息等多个内容显示、控制、共享、交互等功效，实现各级单位之间输入输出信号集中汇聚、分区控制，确保可随时调看视音频信息，支持不一样区域光纤远距离传输，进行同时计划作业。依据实际应用，对显示控制系统总体需求总结以下：4.2.1统一建设互联互通在项目建设中，包含到省、市、县多级指挥平台进行统一建设，需要各级单位之间视频信息进行资源汇聚，统一调度。满足多个业务模式显示需求，需要主调度指挥中心和各个分会场之间进行相互配合，主调度指挥中心需要随时调取各个地域视频信号，所以需要确保在整体系统中，全部视频信号进行互联互通。依据现场信号源分布情况，和对信号关键保障要求，需要各级单位内部需要针对信号进行传输备份处理。4.2.2高清图像无缝切换此次项目需要接入多屏多媒体机、高清会议系统、摄像机、影碟机、电子白板等多地域、多个类视频信号。伴随规模增大，信号源数量扩展，在大屏幕上显示需要不一样种类显示方法，包含整屏、分屏、跨屏、开窗、叠加等显示方法，任一显示画面需要做到无极缩放和任一漫游。伴随业务应用系统信号分辨率不停增大，高清信号源应用增多，要求显示控制系统必需含有强大信号处理能力，支持全高清及4K信号无损处理，最终输出至各显示系统，确保完美图像质量，而且对于不一样格式信号之间需达成无缝实时切换，根本避免黑场间隔困扰。4.2.3超大规模输入输出信号源包含需要接入多屏多媒体机、高清会议系统、摄像机、影碟机、电子白板等多个信号，信号格式包含了DVI、HDMI、SDI、双绞线、IP、光纤等多个格式混合接入；输出端包含当地显示器、拼图处理器、高清会议系统、高清视频指挥系统及录播系统等。要求系统必需含有全格式、大规模信号输入输出处理能力。同时要预留足够系统扩容空间，为以后升级扩容奠定基础。4.2.4稳定可靠链路备份为确保整套系统高可靠性，系统需充足考虑链路备份设计，实现整套系统双链路冗余备份。系统关键链路部分需采取光纤、网络等冗余热备份设计。即使一条链路出现故障，系统可经过热备链路立即切换显示，最大程度降低系统故障风险。4.2.5坐席管理协同办公调度指挥中心坐席应用必需满足对计算机良好管理应用，同时能够给操作人员提供良好办公应用环境，降低对应计算机辐射、对应计算机噪音、和计算机燥热。在实际应用中，需采取人机分离系统办公应用方法，在满足对计算机信息安全物理隔离保障前提下，实现对坐席系统办公良好管理应用，不一样操作人员能够在单个坐席上同时管控应用多台计算机设备，满足系统办公应用要求。4.2.5机房设备统一管理在电力体系中，对于信息安全保密及设备稳定运行有极高要求，在此次建设中，需要针对此部分进行着重设计，将不一样网系内计算机分别放置在不一样机房内，各网系内全部设备及网线均在机房内进行统一管控，对计算机进行信息安全物理隔离。在保障信息绝对安全同时，降低运维人员检修设备时间，提升整体工作效率。4.2.6系统安全稳定可靠在调度指挥大厅及各个房间内后台保障设备，需要进行长时间不间断工作，并需要在不影响系统运转情况下做到模块在线监测、更换。在系统关键设备及关键传输链路使用备份技术，确保在单独链路出现故障时不会产生系统瓦解，确保在任何突发情况发生时，能保障业务正常运行。需采取高可靠性产品和技术，充足考虑整个系统运行安全策略和机制，要含有较强容错能力和良好恢复能力，确保系统稳定运行，充足考虑整个系统运行安全策略和机制。4.2.7分权分域分级管理伴随规模增大，信号源数量扩展，电力行业日常工作人员对于控制方法需求也在改变，庞大系统需要愈加友好互动界面，甚至要求多人分权分区域分级管理，传统控制方法无法满足该类需求；需要各个用户能够实时预监回显，各个用户能够实时同时显示。4.2.8周围设备集中控制全部电子设备全部可经过控制中心统一控制，用户能够在触摸屏上集中控制如灯光、窗帘、摄像、音频处理器、大屏幕投影系统、数字会议系统及设备电源、外界接入多种信号等等，在智能系统控制下，只需经过按触摸屏即可控制整个调度指挥中心全部设备。4.2.9可视管控便捷操作庞大系统需要含有强大操控调度功效，可视化操作界面能够方便快捷进行信息调用，给用户以最好操作体验，同时也方便领导进行视察工作。要求显示控制系统能够实现可视化操作界面，信号切换前可经过用户端软件预览接入系统信号源内容，确保信号切换正确性。4.2.10录播存放实时浏览系统接入庞大信号源数量、类型，其中需要针对关键信号源和整屏显示画面，系统需要实现视频资源录播存放，作为关键资源进行保留。同时对于录播信号资源需要实现实时浏览功效，以确保系统指挥长和关键责任人能够实时调用、监看到存放视频信号源。4.2.11实时监控故障报警为减轻运维人员工作压力，和愈加科学便捷了解设备运行状态。需要系统能够实时监测显控总线链路在线状态和工作状态，并可灵活查看和修改设备属性参数；帮助用户实时掌控目前各设备工作状态，方便应对系统调整和突发情况。可经过图标颜色区分正常设备和故障设备；当设备发生故障时给出报警提醒，用户可依据提醒，快速定位到故障位置。4.2.12自动拓扑可视显示为提升运维人员对设备进行定时检修工作效率，需要系统能够自动生成系统拓扑图，并能够经过可视化方法查看系统拓扑、设备链路和接口信息，并实时反应系统运行状态，可清楚直观处理系统运维工作；运维人员可分别查看每个机构拓扑信息，经过鼠标和键盘操作，快速定位目标设备，并查看该设备信息。4.3系统设计4.3.1系统介绍显示控制系统经过深度剖析用户需求精心设计，满足高清化、实战化、可视化、易用化要求，含有直观、友好、简练人机交互界面。显示控制系统融合了信号转换技术、网络编解码技术、网络通信技术、信号无损处理技术、无缝切换技术、智能控制技术等，能完美和用户指挥调度系统、大屏显示系统、视频会议系统、监控系统、集中控制系统等对接集成，形成一套功效完善、技术优异、操作方便、稳定可靠交互式信息切换及管理平台。4.3.2显示部分依据此次项目标实际使用需求，将各级电力调度中心进行互联互通。在系统正常使用时，各类信号均以光纤走向为主导，对全部信号进行统一接入显示处理；在光纤链路出现故障时，采取网络链路对信号进行显示处理，保障系统整体处于稳定状态，不会因为单独设备故障，造成系统整体宕机。其输入信号源种类包含各房间内部、其它房间各类视频信号发生设备；输出端包含各房间内显示大屏。此次系统含有全格式、大规模信号输入输出能力，并预留出大量系统扩容空间，以方便以后升级扩容。4.3.3信号采集系统在进行信号采集时，将多路计算机信号、多路会议电视终端信号、多路摄像机信号等，将这类信号均接入信号双模转换阵列，由双模转换阵列将传输过来视频信号进行光信号化处理和IP处理，光信号化后信号经过光纤传输至数字混合信号综合处理平台，IP信号经过网络传输至网络交换设备，整体接入系统实现链路上光网备份，避免了因为一条链路发生故障而造成信号中止，确保了系统稳定性。4.3.4信号输出系统在进行信号输出时，数字混合信号综合处理平台输出信号同时接入不一样楼层拼接处理器，为大屏幕、液晶拼接屏提供视频信号源，同时为会议电视终端、录播系统等独立设备提供信号，达成视频会议信号交互和大屏幕整屏录播使用要求；同时系统网络备份信号接入拼接处理器，当数字混合信号综合处理平台信号链路发生故障时，系统可快速切换至网络备份系统，确保了上屏信号不中止。系统拼接控制器输出信号至显示大屏，可实现拼接、漫游、叠加、缩放等多样显示效果；同时系统还可实现预案管理、字符叠加、滚动字符等能功效效果。4.3.5坐席管理在对各网络内计算机信号进行采集时，分为两种信号进行统一采集，一个为音视频信号，一个为键盘、鼠标控制信号。在对视频信号进行采集过程中，经过计算机显卡，输出视频影像信号到主机端光端机，光纤输出到数字混合信号综合处理平台，经数字混合信号综合处理平台输出到用户端光端机到坐席显示器；键鼠信号同视频信号类似链路方法接入。4.3.5.1信号传输坐席控制系统中，使用光纤来进行整体信号传输，将采集音视频信号和键盘、鼠标控制信号经过主机端端转换为光信号，接入数字混合信号综合处理平台。数字混合信号综合处理平台输出光信号至用户端，转换出对应音视频信号和键盘鼠标控制信号。4.3.5.2信号输出在坐席控制系统中，信号输出时，将数字混合信号综合处理平台传输来光信号，经过用户端转换为对应音视频信号和键盘、鼠标控制信号。将视频信号接入至显示器，键盘、鼠标控制信号接入对应键盘和鼠标，实现对前端计算机控制。4.3.5.3实现功效1、坐席跨多平台实时操作场景，操作人员在操作过程中更通畅、享舒适和高效；2、坐席队列调控管理场景，对机房业务电脑数据实时调用和操控，形象直观，降低繁忙业务操作过程中视觉疲惫；3、坐席和大屏幕信息协同抓送场景；4、坐席一人多机场景，增强坐席人机界面功效，简化及提供愈加舒适桌面环境；5、数据一机多屏场景，任意地点、任意显示器、任意大屏幕实时显示；6、坐席权限协作管理（含权限回收）场景，严格坐席权限分级，操控安全可靠；7、坐席分组协作管理场景，灵活授权机制，多组别操作；8、数据运维管理场景，确保全天候监测和管理；9、多区域协作场景，确保调度大厅参与各方操作人员协作更高效，数据调用更顺畅；4.3.6可视化控制系统配置可视化智能管理软件可在在PC用户端、移动用户端和触控一体机上进行布署。工作人员经过可视化智能控制软件对信号源进行软件界面可视化控制应用，实现正确、直观管理应用，为指挥中心日常工作提供可视化办公环境。同时可依据权限管理，对不一样工作人员划分不一样权限监看、操作功效，保障信息安全。经过可视化控制软件，工作人员能够在用户端、移动端软件对接入信号源进行预览，同时对显示到指挥大厅拼接大屏画面进行回显监看，确保信号显示管理正确应用。4.3.7集成中控系统环境设备（灯光、音箱、调音台、窗帘、话筒和摄像机等）繁多，传统人工控控制费时费力，同时存在操作安全风险。可视化管理软件集成中控管理模块，可经过用户端、移动端软件界面设置对应功效按钮，工作人员经过功效按钮对周围灯光、音响、窗帘、投影等设备进行统一管理，功效按钮同时显示设备工作状态，经过显著颜色、形状改变，达成可视化监管效果。4.3.8互联互通系统互联互通实现关键经过电力专网进行信号资源共享；省中心、市中心信号源接入之初采取光网备份形式输入，网络信号进入电力专网系统，县中心信号经过拼接处理器进行编码输出到电力专网系统；省市县三级资源互联共享可统一在电力专网中实现各级资源实时调用监看，同时系统可分配一定控制权限实现不一样等级区分控制。4.3.9录播存放系统设计录播存放模块，可对系统关键单个信号资源实时进行录播存放，同时可对整块拼接大屏信号进行录播存放；系统指挥长或关键责任人可实时经过系统可视化管理软件可进行实时浏览、播放存放视频资源。系统可视化软件集成了录播、存放、实时浏览模块，方便后期管理人员对资源统一调用、监看、管控。4.4系统特点4.4.1显示系统特点显示控制系统是整套显示控制系统关键信号处理子系统，担负着整套系统信源和显示端连接交换关键功效角色。所以该分系统功效性能及稳定性关系着作战指挥中信息获取，切换，显示立即性和可靠性。本系统设计含有以下多个特点：分级互联互通系统互联互通实现关键经过电力专网进行信号资源共享；省中心、市中心信号源接入之初采取光网备份形式输入，网络信号进入电力专网系统，县中心信号经过拼接处理器进行编码输出到电力专网系统；省市县三级资源互联共享可统一在电力专网中实现各级资源实时调用监看，同时系统可分配一定控制权限实现不一样等级区分控制。系统冗余备份信号处理和交换分系统充足考虑系统整体运行稳定性、可靠性及系统灾备能力。整套系统从信源至最终显示终端之间全部链路均采取了冗余备份设计。显示控制系统作为显控系统关键，担负着极为关键责任；经过信号交换和处理，把大屏幕显示、视频采集和监视、音响、集中控制和周围设备等分系统进行关联，提供图像、态势图形、文字、声音等多个信息显示、控制、扩声、交互等功效。显示控制系统作为显控系统关键部分，关系到音视频信息接入、交换、处理、应用可靠稳定。同时对于关键视频信息接入、关键信号稳定备份，对于信号传输干扰等全部要进行考虑，综合显示控制系统在整套显控系统中关键作用，在整套体系结构上设计应满足三化七性具体要求。信号处理和交换分系统充足考虑系统整体运行稳定性、可靠性及系统灾备能力。整套系统从信源至最终显示终端之间全部链路均采取了冗余备份设计。4.4.2坐席管理特点坐席协同最少含有以下场景：坐席跨多平台实时操作（跨屏操作）、坐席和大屏信息协同抓送（协同推送）、坐席全适应数据调用（数据调用）、坐席一人多机（一人多机）、坐席队列调控管理（队列调控）、数据一机多屏（一机多屏）、人机分离、坐席协作权限管理（权限管理）、坐席协作分组管理（分组管理）、坐席数据轮巡监控（轮巡监控）、数据运行管理（运行管理）、安全保障，要求以坐席协作为应用专题，含有对应坐席协同应用。跨屏操作经过坐席协作技术和设计手段建设本场景，实现坐席人员无须配置任何外置按键情况下，键盘鼠标操作能够从一个显示器(图侦应用分析系统)向显示器(如PGIS)平滑操控,且保持极高通畅感，同时，坐席人员对需要操作数据信息进行键盘鼠标实时操作效果。协同推送经过坐席协作技术和设计手段建设本场景，实现坐席人员使用当地一套键盘热键方法，对需要投放到大屏或显示终端数据信息一键推送上屏，便于指挥者进行全方面和正确分析判定；同时，坐席人员也可使用当地键盘热键方法，对原定数据信息进行一键抓取至当地坐席显示器效果。数据调用经过坐席协作技术和设计手段建设本场景，实现各等级坐席人员、各区域座席人员调用不一样数据操作系统、不一样分辨率、不一样接口数据源等不一样数据类型信息。一人多机经过坐席协作技术和设计手段建设本场景，实现一套键盘鼠标对大于8个使用显示器拥有绝对操控权，以确保坐席桌面环境简练，降低对坐席人员战时影响，确保和指挥中心参与各方开展高效协作效果。队列调控经过坐席协作技术和设计手段建设本场景，实现坐席人员直观、简练队列调控数据并实时操作，且队列调控界面不能遮盖原监控数据，更不能灰屏调用可视化效果。一机多屏经过坐席协作技术和设计手段建设本场景，实现坐席人员使用当地显示器操作数据同时，其数据也能够在大屏或其它坐席显示终端互动显示，实现一机多屏效果。人机分离坐席管理平台支持对应应用，能够满足计算机主机安全部署在对应计算机中心机房，远离对应操作人员，能够对计算机主机进行良好计划，降低对应实际使用空间。同时因为计算机主机分布在对应中心机房，实际操作办公区能很好避免计算机主机产生噪音和热量，提升操作办公区整体工作环境。权限管理经过坐席协作技术和设计手段建设本场景，实现拥有更高管理权限领导坐席或总指挥坐席，经过权限管理界面设定，将全部操控权限进行回收，由领导或总指挥进行统一操作、布署，确保在统一处理意图下合成作战指挥能够发挥多警种整体作战效果。分组管理经过坐席协作技术和设计手段建设本场景，根据既定合成作战指挥体系和合成处理步骤，经过坐席协作分组管理界面设定，为各警种人员坐席分配对应操控、调用权限，以确保协同步骤通畅和系统控制安全。运行管理经过坐席协作技术和设计手段建设本场景，接入运行情况、坐席调控统计、PDF数据汇报等运行情况监控及展示。安全保障集中布署在中心机房计算机设备可有效预防非必需人员对计算机直接接触，光纤实际传输方法避免了网络数据传输对应数据风险，严格权限分配制度可预防保密信息泄露，全方面确保计算机数据安全可靠。多用户连接针对实际项目应用，支持多用户同时连接，同时针对单一用户端，能够操作不一样数量服务器，最多能够同时操作8台服务器。在实现多用户端操作员情况下，实现单个操作员多服务器操作，实现人力资源最优化应用。多操作权限依据操作员数量不一样，能够依据对应操作员权限不一样，工作内容不一样，管理对象不一样，实现对操作员分组、分权限管理。能够实现不一样操作员对不一样服务器进行操作，同时在多个操作员操作单一服务器情况下，能够依据对应操作权限，实现单一服务器操作。多管理模式依据实际用户应用习惯不一样，用户能够依据对应应用需求，采取OSD管理或Web管理模式，采取对应OSD管理模式，直接利用对应快捷键，即可实现对应服务器选择管理操作。Web界面能够管理、设备、调用对应服务器信息，并能够对操作权限进行对应管理应用。安全身份认证为了确保实际项目中大量数据信息安全性，操作员登陆全部有对应安全身份认证，在坐席管理系统平台软件配置端，能够对操作员进行对应人员分组和身份认证。对对应设备进行操作，需要进行安全身份认证。权限等级认证依据实际操作人员权限不一样，深入确保关键数据安全性。只有含有对应操作权限人员，才能够对关键服务器进行对应访问操作，同时针对关键服务器数据信息，能够依据权限设备去确保是否能够进行下载应用。这么在确保关键服务器只有少数操作员能够访问前提下，再确保少数操作员中只有更少人能够进行对应数据下载应用。远程访问应用支持对服务器远程访问应用，尤其是对于机房、数据中心、服务器中心等关键数据重地，在实现远程访问情况下，就能够很好杜绝人员进入服务器重地，影响对应机房应用安全性。4.4.3可视化控制特点屏显控制完全支持大规模多屏拼接，处理能力强，操作简便。能够实现画面整屏显示、分屏显示，整个显示范围画面稳定无闪烁，画面能够自由缩放、移动、漫游，不受物理拼缝限制。能够同时实现多路实时模拟视频、网络摄像机、SDI视频、RGB信号、DVI信号、HDMI信号、YPbPr、光纤信号等图像开窗显示。本系统中信号切换调用分为IP化切换及非IP化物理通道切换，物理通道确保图像质量及实时性，网络确保能够多级无程公布。预览回显人性化操作，能够在操作电脑软件上对输入及输出信号确实定。在每次切换前：能够对所切换视频进行预览确定，避免信号误调用，提升切换过程正确性，在每次切换后：能够对各显示单元整屏内容进行回显预览确定，提升大屏内容管控性。预置模式支持不影响大屏信号显示前提下，能够在软件上对信号源进行位置、大小、布局调整，在确定无误后，直接推送上屏显示。多用户分级操作采取C/S架构，处理器可支持多个用户同时登陆，其中1个为管理员用户，可为其它用户分配不一样权限。多用户可在自己权限内对处理器同时进行控制，实现了多个操作员可在不一样位置同时对处理器进行控制，大大提升了操作控制便利性。PC端控制软件能够设置不一样用户、权限等级，定义不一样许可操作、限制操作，实现对操作人员权限技术层面限制管理。4.4.4运维管理特点系统整体链路管理在进行视频系统可视化运维管理时，首要条件需要对视频信号整体传输链路进行管理，在运维管理人员操作界面内，可直观观察到整体系统视频信号传输走向，及各个设备之间连接关系，保障在视频链路出现问题时可立即判定问题所在位置，进而第一时间处理故障，保障系统稳定运行。系统设备管理在进行设备运维管理时，需要实时监测设备背板接口图，可依据接口图上表现出接口信息来判定接口状态，以颜色区分各个接口现在所处状态。同时，可在设备管理界面内对设备版本信息进行查看，实时了解设备版本情况，方便后期和厂家进行远程沟通交流。在线检测管理系统可实时在线检测设备运行状态故障报警等，用户经过管理软件轻松掌控系统运行状态，确保系统有效稳定运行。4.5系统优势4.5.1系统设计总体优势合理性设计本套显示控制系统针对实际应用，依据项目招标要求和现场信号源分布情况，从信号传输部分进行良好合理性设计应用。1）近距视频信号（10米内）：采取对应视频线缆直接接入数字混合信号处理平台；2）中距视频信号（10-100米）：采取HDbaseT协议双绞线传输器进行无损传输；3）远距视频信号：采取光纤高速无损传输方法进行视频接入传输；4）关键视频信号：采取光光、光网备份双链路设计，确保关键视频信号显示应用稳定性。本套显示控制系统针对信号传输进行了高合理性设计，确保显示控制系统内全部信号采取最好方法进行传输应用，保障系统整体合理性。可靠性设计系统内信号传输设计采取信号双模式转换器和转换阵列，实现任意一路信号接入后，均转换为一路LC光纤信号和一路IP网络编码信号同时输出，信号双模式转换器和转换阵列和数字混合信号综合处理平台可兼容对接。实现光切换系统和IP网络切换系统双备份冗余设计。系统支持大容量输入输出，节点式扩展方便,含有信息资源集中、管理方便、规范统一特点。输入备份：输入信号源均经过IP网络切换和光切换两种传输方法，单一传输方法故障或单一设备故障不影响显示控制系统运行。输出备份：关键图像处理部分采取两台拼图处理器实现备份设计，关键拼接屏每块大屏和显示设备均可分别接入两台拼图处理器信号输出，单台设备故障对大屏显示不会造成影响。安全性设计本套显示控制系统可依据用户等级设置不一样权限,依据权限管理对应系统设备。即任意一个用户只能管理其权限内服务器。安全管理功效强大，密码登陆，保障系统安全性；将管理等级深入细划，有利于提升管理效率。同时对数据应用安全也有较高保障，只有部分权限用户才能够拥有对服务器数据下载应用权限系统内部验证机制，对访问用户集中认证、集中管理；含有较强日志功效，统计每一用户在登陆、操作、退出服务器具体日志；方便后期对对应操作问题和服务器安全管理进行近一步良好监督。电磁兼容性设计本套显示控制系统采取多个设备进行整体信号接入、传输、切换应用。整套显示控制系统关键设备均经过严格试验检测，含有第三方电磁兼容检验汇报。确保整套显示控制系统在电磁环境中能够良好运行，同时整套显示控制系统在正常运行下不对环境中设备产生电磁干扰。可扩展性设计本套显示控制系统采取模块化架构设计，使系统含有良好可扩展性，能够依据不停增加需求，扩充系统整体接入能力，无需更改整个系统原始设计，仅需在原有设计基础上增加模块化设备，不需要进行大规模设备更换。同时针对较为关注用户数量应用，依据实际用户应用需求，用户数量能够进行随时增减，提升整体系统高扩展性。系统各个组成部件选择标准硬件和软件，各个子系统设计模块化，使系统能够经过模块堆叠方法进行扩展；各部分、各小系统接口规范化，从而使软、硬件能够平滑升级或更新，模块设备增减对网络性能影响不大，系统可扩展性关键表现在以下多个方面：模块化设备接入可扩展性软件管理可扩展性管理用户可扩展性系统采取优异全模块式结构设计，在系统扩容时，只需将模块化设备接入，即可实现系统扩展应用，所以本设计方案足以确保用户前期投资有效性和后期投资连续性。4.5.2性能优势机箱结构设计系统中关键设备箱体均采取机箱式设计，安装过程简便，固定性能稳定。标准机架式设计使布线愈加便捷、美观。灵活板卡设计信号采集卡、输出卡、切换卡、控制卡、风扇、电源等关键模块均为插卡式设计。灵活板卡式设计为日常使用、维修带来了极大方便，替换故障组件时无需拆机，仅需将故障模块取下替换即可。输入、输出板卡均可在工作状态下进行热插拔，无需重启或刷新设备，不会对其它信号显示造成影响，不会造成设备工作状态异常，真正实现板卡“即时在线切换”。在设备扩容时，无需关机，仅需要将板卡在设备运行状态下插入对应卡槽即可实现系统在线扩容，最大程度地确保了工作系统稳定。优异系统架构显示控制系统中全部设备均采取纯硬件架构，从根本上确保系统可靠性。关键交换设备数字混合信号综合处理平台采取PCI-Express 2.0高速无阻塞交换总线，采取纯硬件PCI-E+FPGA模块化设计，含有优异信号处理性能和设备稳定性。平均无故障时间MTBF90,000小时，稳定性高，支持7二十四小时连续运行。高性能总线传输技术主板采取中国自主研发巨量数据交换芯片技术，高速宽带总线，根本根除了数据总线带宽低下引发信号传输速度慢且不稳定问题。采取全交叉调度架构高速数据传输技术，底层数据传输由数据调度芯片控制，每路信号独享专用通道进行传输，确保了全部信号图像完全实时显示，信号显示速度达成60帧/秒。纯硬件视频编/解码系统完全是纯硬件编解码设计，在确保网络带宽同时没有任何信息丢失，无需额外配置解码设备。系统解码设备支持H.264/RTSP/RTP标准网络视频解码处理，从QCIFHD1080P网络视频自适应解码；含有音视频复合解码功效（需外置音频处理设备）、实时网络图像解码输出（需搭配软件平台）、录像图像解码输出（需搭配软件平台）。同时系统编解码设备开放编解码规范和协议，支持第三方软件平台开发集成；支持主流厂家网络摄像机接入（海康威视、大华、黄河数字、朗驰、三星、索尼、TI、三洋、松下、迅驰等）。 电源冗余备份系统关键设备支持冗余电源及负载均衡，故在供电不稳环境将其接入到不一样供电网络或自建UPS中亦能正常工作。当供电正常时，设备自动对各个供电电路负载均衡；一旦某路供电发生故障，设备将自动启用冗余电源，实现设备不间断运行。维护方便系统能够长时间不间断工作，并能在不影响系统运转情况下进行检测，减轻维护人员负担，提升系统维护效率。4.5.3图像处理优势滚动字幕在不增加外部设备情况下，可添加滚动显示横幅字幕，比如欢迎口号、值班信息、报警信息、时间等信息，文字方向、速度、大小、文字可自定义；支持在拼接屏任意位置添加信息，能够对显示信息进行编辑设置。图像实时回显支持实时回显大屏显示画面，包含上位机软件回显和当地显示器回显两种方法。能够让无法观看到大屏显示操作员实时观察到大屏显示状态，给操作员带来了极大便利性。当地回显图像品质能够达成60帧/秒。同时支持回显信号编码输出，远端用户可经过解码设备或软件在网络中任意显示设备上观看回显信号。OSD鼠标系统创新性添加了OSD鼠标功效，无需控制软件可直接对大屏进行操作，机箱本身自带USB控制接口，可直接经过鼠标操作调整信号位置、大小，进行开关窗口切换信号等操作，方便快捷。多组屏控制分辨率实时全兼容技术（Resolution Real-time Total Adaptation），即同时能够支持多组不一样分辨率大屏幕。支持将全部输出通道划分到4个独立显示器工作组中，每个工作组大屏幕能够自定义和其它组不一样输出分辨率。用户能够依据现场装修环境对显示器进行任意组合，极大程度方便了工程施工和日常管理和应用。超高分应用在指挥中心应用中支持多级多层电子地图应用能够实现直观系统管理，经过电子地图能够直接对监控点进行调看、设置、报警联动操作，让使用者愈加形象地感受和应用，能够经过电子地图编辑器编辑生成地图，原始地图能够起源于jpg、bmp、png、gif或wmf矢量地图。但电脑显示区域有限只能查看地图一小部分区域，经过大屏显示系统传统处理措施无法实现超高清输入处理及超高清输出处理，而针对高清GIS应用设计出8K*4K超高清处理能力，使指挥中心GIS/PGIS系统地图应用区域最大化，分辨率最大化。而且采取4K无需编解码直接接入拼图处理器，延时低、同时性好。随路音视频支持音频信号随视频信号同时切换功效，同时支持对采集到音频信号进行音量预调整，以统一各路输入源音量平衡。输出端口输出音频信号为该端口最顶层视频窗口所对应输入源音频信号。信号无缝切换经过对信号切换时黑场现象做过专门研究发觉，大多数黑场是因为硬件架构及代码优化两方面原因造成。系统基于FPGA硬件架构和优异总线处理技术，并基于芯片性能对硬件代码进行了深入优化，使得芯片能够发挥到最优性能，实现对高清
