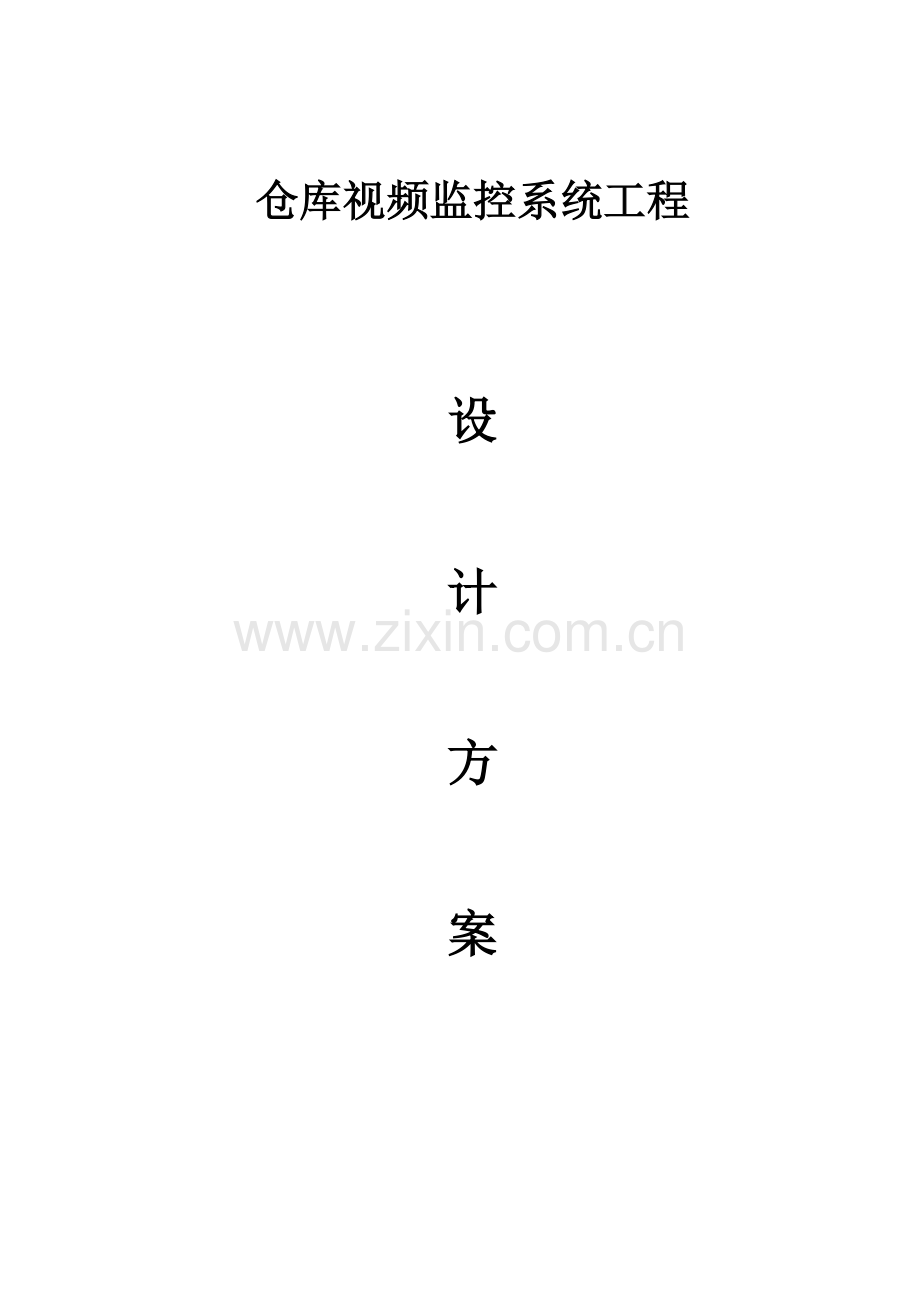

仓库视频监控系统工程

设

计

方

案

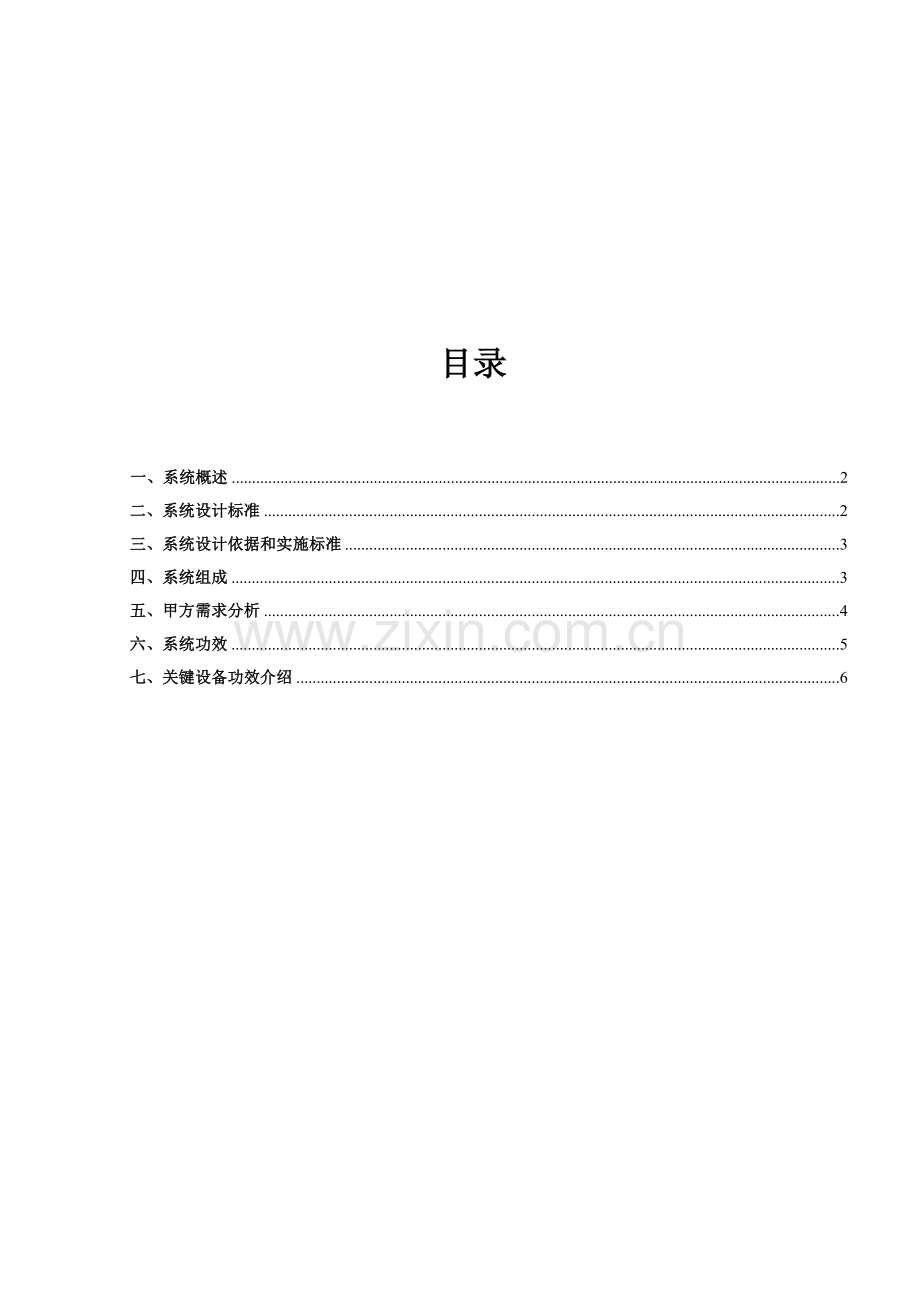

目录

一、系统概述 2
二、系统设计标准 2
三、系统设计依据和实施标准 3
四、系统组成 3
五、甲方需求分析 4
六、系统功效 5
七、关键设备功效介绍 6

视频监控系统
一、系统概述
视频周界防范系统是现代科技发展一个高科技产品。它把人为管理、安全防范、信息处理有机地结合一起，使现代化管理手段有了极大提升。现代建筑群中所安装CCTV系统应充足表现其现代化、科学化、综合化，同时其选择设备应尽可能考虑优异性、可靠性、实用性，外形美观、布局合理，真正表现安全自动化、管理现代化、操作简单化。
近几年来，伴随CCD摄像机和数字监控系统成熟和商品化，电视监控系统在最近得到了飞速发展。它使管理人员在控制室中就能观察到监控区域内全部关键地点情况，为保安系统提供良好视觉效果,同时也为监控区域人员活动提供了有力保障。
在营地视频安防系统中，闭路监控技术应用是很突出，占据了很关键地位，结合该营地实际情况及甲方要求，我们本着配套齐全、功效完备、经济合理标准做出了本系统总体设计方案，下面我们将分别就设计标准和设计依据，系统配置等做出具体叙述。
二、系统设计标准
1. 实用性：关键考虑系统实用性，重视系统综合能力和总体性能稳定性。
2. 稳定性、可靠性：须选择优异、成熟、可靠并在营地监控项目运行业绩良好硬件设备，操作系统软件、应用软件和网络拓扑方法及优异、可靠数据通信规约。图像监控系统采取不应影响被监控设备正常运行。图像监控系统局部故障不应影响整个监控系统正常工作。监控系统应含有较强抗干扰和防雷功效。系统含有自诊疗功效。
3. 开放性：考虑到系统投资长久效益，设计和选型重视开放性，图像监控系统中各产品符合国际标准和相关国家标准和行业规约等，满足系统可扩性和可移植性，使其它计算机网络用户便于浏览和查询。图像监控系统软、硬件应采取模块化结构，便于图像监控系统扩容和升级。
4.优异性：系统采取优异图像压缩技术H.264技术，能反应该今技术和设备优异水平，有监控前端采取专用芯片完成实时图像压缩，确保系统稳定运行。

三、系统设计依据和实施标准
本系统设计依据以下国家相关设计规范及标准：
A、《安全防范工程程序和要求》 （GA/T75-94）
B、《工业电视系统工程设计规范》 （GBJ115-87）
C、《计算机软件开发规范》 （GB8566-88）
D、《电气装置安装工程电缆线路施工及验收规范》 （GB50168-92）
E、《民用闭路监视电视系统工程技术规范》 （GB50198）
F、《火灾自动报警系统设计规范》 （GBJ116-88）
G、《电业安全工作规程》 （DL-408-91）
H、《民用建筑电气设计规范》 （JGJ/T16-92）
I、《工业企业通信设计规范》 （GBJ42-81）
J、《报警图像信号有线传输装置》 （GB/T-16677-96）
K、《电子测量仪器电磁兼容试验规范》 （GB6833-87）
L、《建筑物防雷设计规范》 (GB50057-94)
四、系统组成
数字闭路电视监控系统应该说是跨学科跨行业系统工程，以功效要求不一样可分为以下多个方面：
1） 前端摄像系统
2） 传输系统
3） 视频控制系统
4） 视频显示和统计系统
摄像部分是电视监控系统前沿部分，是整个系统“眼睛”，它把监视内容变为图像信号，传送控制中心监视器上，摄像部分好坏及它产生图像信号质量将影响整个系统质量。
传输部分是系统图像信号通道。传输电缆质量好坏不仅会影响图像画质好坏同时还会影到整个系统抗干扰能力。
控制部分是整个系统“心脏”和“大脑”，是实现整个系统功效指挥中心。
显示部分通常是由几台或多台监视器（电视墙）组成，它功效是将传送过来图像一一显示出来。

摄像部分
摄像部分是电视监控系统前沿部分，是整个系统“眼睛”。它部署在被监视场所某一位置上，使其视场角能覆盖整个被监视各个部位。因被监视场所面积较大一体化球形摄像机有自动变焦距和手动变倍功效镜头，使摄像机所能观察距离更远、更清楚，同时一体化球形快速放应摄像机安装在内置电动云台上，经过控制器控制，能够使云台带动摄像机进行水平和垂直方向旋转，从而使摄像机能覆盖到角度、面积更大。总而言之，摄像机就像整个系统眼睛一样，把它监视内容变为图像信号，传送给控制中心监视器上。
前端摄像机型号选择本着实用,易安装和图像效果和恶劣环境原因和安装美观性,可靠性,安全性,稳定性,和不损坏原建筑物等方面考虑。
光缆传输部分
传输部分就是系统图像信号、声音信号、控制信号等通道。现在数字监控系统多半采取视频基带传输方法。本系统考虑摄像机距离控制中心较远情况下，采取光纤传输方法。
对图像信号传输关键要求在图像信号经过传输系统后，不产生显著噪声、失真（色度信号和亮度信号均不产生显著失真），确保原始图像信号（从摄像机输出图像信号）清楚度和灰度等级没有显著下降等，依据本大厦传输距离情况，本方案设计考虑到以后扩展性采取室外型4芯单模光缆传输。
控制部分
控制部分是整个系统“心脏”和“大脑”，是实现整个系统功效指挥中心。控制部分关键由总控制台（数字监控系统主机）组成。总控制台中关键功效有：视频信号分配、图像信号校正和赔偿、图像信号切换、图像信号统计等；对摄像机、电动变焦镜头、云台等进行遥控，以完成对被监视场所全方面、具体监视或跟踪监视。
五、甲方需求分析
同甲方讨论约100米距离安放一台摄像机，1#-16#用于围栏监控，17#-18#用于监控前方道路及库房外侧集装箱，共需安装18台摄像机。本系统关键是把全部场所安装监控点进行监控，并经过光纤传输信号方法把监视点现场情况实时地传送到控制中心监视器上，以达成花园现代化管理和安全防范目标。

六、系统功效
性能、功效优异：
设备选型要确保技术领先，性能可靠，操作简便、实用，维护简单，性能价格比最优，并留有扩展余地。设备采取均采取现在领先技术和生产工艺制造，系统建成后，三至五年不会落后淘汰。
电视监控系统功效完善:
经过保安监控系统随时掌握监控区域内人员活动情况，检验各个关键部位安全情况，提前发觉隐患，立即处理突发事件。并自动进行录像。正常情况下对进行二十四小时录像，录像资料可备出事时查询。
设备高可靠性：采取监控行业最新技术和高品质设备。
操作简单实用：采取高科技手段，进行智能化设计，尽可能降低系统操作复杂性。并作到系统工作稳定可靠，维护简单。
发展性：系统应在初步设计时，就考虑未来良好发展性，以降低未来发展成本，使系统含有良好可连续发展性。
经济性：在满足安全防范等级要求前提下，在确保系统稳定可靠、性能良好基础上，在考虑系统优异性同时，按需选择系统和设备，做到合理、实用，降低成本，从而达成极高性能价格比，降低智能大厦安全管理运行成本。
外观效果美观：
前端装置安装均考虑安全性、隐蔽性及美观性，依据实用和美观标准，我们全部选择了外观工艺和性能稳定全部比很好安防产品。

七、关键设备功效介绍
1、室外红外摄像机
关键特征：
全新基于每个像素160倍动态范围，带有不分区域自然对比度图像校正调整功效，可对随时可能发生对比度改变进行调整，从而正确地显示整个区域中和各个位置上物体
耐恶劣气候环境结构符合IEC60529IP66标准
水平分辨率更高，彩色模式为650线；黑白模式为700线
创新智能化功效：
自动跟踪功效可跟踪拍摄移动目标，将目标保持在画面中心位置。适适用于安装在严禁进入和定时严禁进入地方
自动图像稳定功效，适适用于室外，可消除因为火车或过往汽引发震动对图像清楚度造成影响
场景改变检测功效，当摄像机被遮盖住、有东西喷洒在镜头上、拍摄角度发生改变或有些人取下镜头等情况发生时，会发出报警信号
彩色模式到黑白模式之间切换：自动或手动
内置隐私区遮挡功效
线性512倍电子灵敏度提升功效
内置数字移动检测器
36倍光学变焦镜头（F1.4时为3.3～119mm）加20倍电子数码变焦,总变焦能力为720倍
自动聚焦镜头
可经过数字翻转芯片进行190°翻转
巡视学习功效
自动旋转功效，256个预置位置
360°无极旋转范围
恒温器自动控制内置加热器和排气功效
预置模式下旋转速度最高为400°/秒；手动模式下为0.065°/秒超精细旋转控制
旋转过程中图像保持功效
多工同轴或RS-485数据端口
4路报警输入，2路报警输出
内置16位字符显示发生器
内同时/电源同时/多工垂直驱动（VD2）信号支持松下电器系统产品
汉字菜单
● 基础参数
WV-CW590/CH
电源
交流220 V-240 V，50 Hz
功耗
80 W
图像传感器
1/4-型行间转换CCD
有效像素
976 (H) x 494 (V)
扫描面积
3.66 mm (H) x 2.73 mm (V)
制式信号
PAL
同时作用
内部同时(INT)
扫描方法
隔行扫描2:1
扫描频率
水平扫描频 ：15.625 kHz，垂直扫描频 ：50.00 Hz
视频输出
VBS：1.0 V [P-P]/75 Ω（BNC插头）
清楚度（中心）
水平分辨率：通常600线（中心）
垂直分辨率：最低400銭（中心）
最小照度
最低照度0.5 lx（彩色模式）
　　　　　　0.04 lx（黑白模式）
照度提升：关; AGC控制：高
动态范围
通常54 dB（SUPER-D 6（超级动态6）：开）
信噪比
最低80 dB环境温度和湿度
-50℃至+50℃; 湿度最大90%（无结露） *1
防水能力
IP66防喷射保护(IEC60529/JIS C 0920)
外形尺寸
200 mm（直径）x 360 mm（高）
重量
约4.0 kg
表面颜色
本体：铝压铸件，新OA象牙色
球形罩：透明聚碳酸酯树脂
2、DS-8016HS-S 16路嵌入式硬盘录像主机

产品特征
设备类型
嵌入式硬盘录像机 纠错
功效特点
视频、音频编码标准：H.264、G.711A
图像控制：图像质量可调，可变码流和固定码流可选
区域遮挡设置：每路支持4个区域遮挡块
语音对讲：双向语音对讲功效
录像方法：支持手动，自动，运动检测，告警触发录像模式 纠错
基础性能
处理器
工业级嵌入式微控制器 纠错
视频输入
32路 BNC接口 纠错
视频输出
1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920×1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920×1080、1280×1024、1024×768，1280×720分辨率 纠错
音频输入
32路线性音频输入 纠错
音频输出
1路线性音频输出 纠错
报警输入
32路报警输入、低电平有效，绿色接线柱接口 纠错
报警输出
6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 纠错
通讯接口
RS485,RJ-45 纠错
操作系统
嵌入式LINUX操作系统 纠错
安装方法
机架安装，台式安装 纠错
其它
2个USB2.0接口，前后面板各1个
内部支持8个SATA硬盘接口
支持独立eSATAⅡ接口 纠错
电力规格
电源
220V±10%，50Hz±2%/110V±10% 60Hz±2% 纠错
功率
25-40W（不含硬盘） 纠错
外观参数
外形尺寸
440*460*89mm 纠错
重量
6.5-7.5（不含硬盘）Kg 纠错
环境参数
工作温度
0-55℃ 纠错
工作湿度
10%-90%RH 纠错

产品特征
· 设备类型：嵌入式硬盘录像机 纠错
· 功效特点：视频、音频编码标准：H.264、G.711A
图像控制：图像质量可调，可变码流和固定码流可选
区域遮挡设置：每路支持4个区域遮挡块
语音对讲：双向语音对讲功效
录像方法：支持手动，自动，运动检测，告警触发录像模式 纠错
基础性能
· 处理器：工业级嵌入式微控制器 纠错
· 视频输入：32路 BNC接口 纠错
· 视频输出：1路模拟视频BNC接口（1.0Vp-p,75ohms）﹑1路VGA输出支持1920×1080、1280×1024、1024×768、1280×720、800×600分辨率，1路HDMI输出支持1920×1080、1280×1024、1024×768，1280×720分辨率 纠错
· 音频输入：32路线性音频输入 纠错
· 音频输出：1路线性音频输出 纠错
· 报警输入：32路报警输入、低电平有效，绿色接线柱接口 纠错
· 报警输出：6路告警输出，继电器触点（1A@24VDC），NO﹑NC可编程，绿色接线柱接口 纠错
· 通讯接口：RS485,RJ-45 纠错
· 操作系统：嵌入式LINUX操作系统 纠错
· 安装方法：机架安装，台式安装 纠错
· 其它：2个USB2.0接口，前后面板各1个
内部支持8个SATA硬盘接口
支持独立eSATAⅡ接口 纠错
电力规格
· 电源：220V±10%，50Hz±2%/110V±10% 60Hz±2% 纠错
· 功率：25-40W（不含硬盘） 纠错
外观参数
· 外形尺寸：440*460*89mm 纠错
· 重量：6.5-7.5（不含硬盘）Kg 纠错
环境参数
· 工作温度：0-55℃ 纠错
· 工作湿度：10%-90%RH

3、24路视频光端机

型号：LINK-24V1D

关键参数
24路视频光端机
接口类型
RJ45; 工业标准接线端子，RS485/RS422/RS232/Manchester
传输距离
多模：0-3KM; 单模：0-100KM
误码率
< 10 -9
信号阻抗
75 Ω （非平衡）， BNC
产品特点
全数字无压缩、广播级传输 支持点对点、级联式、分布式网络连接，SNR不会下降 自动兼容PAL、SECAM、NTSC等视频制式三级防雷保护无模拟调频、调相、调幅光端机交调干扰支持任何高分辩率视频信号 自动功率调解，自动温度赔偿电路，自动恢复过载保护 支持视频无损再生中继 超级光学动态范围，使用时无需调整 表面贴装技术 光纤WDM/CWDM/DWDM技术 千兆光纤传输技术，大容量，易升级 工业级超宽温度范围（-40℃～+85℃），适应更多环境带电热拔插 壁挂式、 2U 机架式或 4U 插卡式支持用户定制及 OEM 方法
其它参数
光波长
多模： 850/1310 μ m ；单模： 1310/1550 μ m
额定电压
交直流 220V 、 +5 、 +9 、 24V 可选
工作温度
-40 ℃ - +85℃
存放温度
0-95% 无冷凝
尺寸
211(L)×162(W)×30(H)mm
数据特征
信号带宽：8MHz 微分增益：DG ＜ 1% （经典值）微分相位：DP ＜ 0.6 o （经典值）场斜比：＜ 5% 视频信噪比：S/N ≥ 67 dB （加权）支持速率：0-400Kbps 无故障工作时间：≥ 10 万小时光学接口：LC 2U：标准 2U 4U：标准 4U
适用环境
智能交通监控系统（ ITS） 安防系统 校园网 工业监控（电力、化工、钢铁、石油、铁路、水利等） 军事监控（仓库、守卫、保密等等） 电视台节目传输系统
关键参数
光端机类型
24路视频光端机
接口类型
RJ45; 工业标准接线端子，RS485/RS422/RS232/Manchester
传输距离
多模：0-3KM; 单模：0-100KM
误码率
< 10 -9
信号阻抗
75 Ω （非平衡）， BNC
产品特点
全数字无压缩、广播级传输 支持点对点、级联式、分布式网络连接，SNR不会下降 自动兼容PAL、SECAM、NTSC等视频制式三级防雷保护无模拟调频、调相、调幅光端机交调干扰支持任何高分辩率视频信号 自动功率调解，自动温度赔偿电路，自动恢复过载保护 支持视频无损再生中继 超级光学动态范围，使用时无需调整 表面贴装技术 光纤WDM/CWDM/DWDM技术 千兆光纤传输技术，大容量，易升级 工业级超宽温度范围（-40℃～+85℃），适应更多环境带电热拔插 壁挂式、 2U 机架式或 4U 插卡式支持用户定制及 OEM 方法
其它参数
光波长
多模： 850/1310 μ m ；单模： 1310/1550 μ m
额定电压
交直流 220V 、 +5 、 +9 、 24V 可选
工作温度
-40 ℃ - +85℃
存放温度
0-95% 无冷凝
尺寸
211(L)×162(W)×30(H)mm
数据特征
信号带宽：8MHz 微分增益：DG ＜ 1% （经典值）微分相位：DP ＜ 0.6 o （经典值）场斜比：＜ 5% 视频信噪比：S/N ≥ 67 dB （加权）支持速率：0-400Kbps 无故障工作时间：≥ 10 万小时光学接口：LC 2U：标准 2U 4U：标准 4U
适用环境
智能交通监控系统（ ITS） 安防系统 校园网 工业监控（电力、化工、钢铁、石油、铁路、水利等） 军事监控（仓库、守卫、保密等等） 电视台节目传输系统
