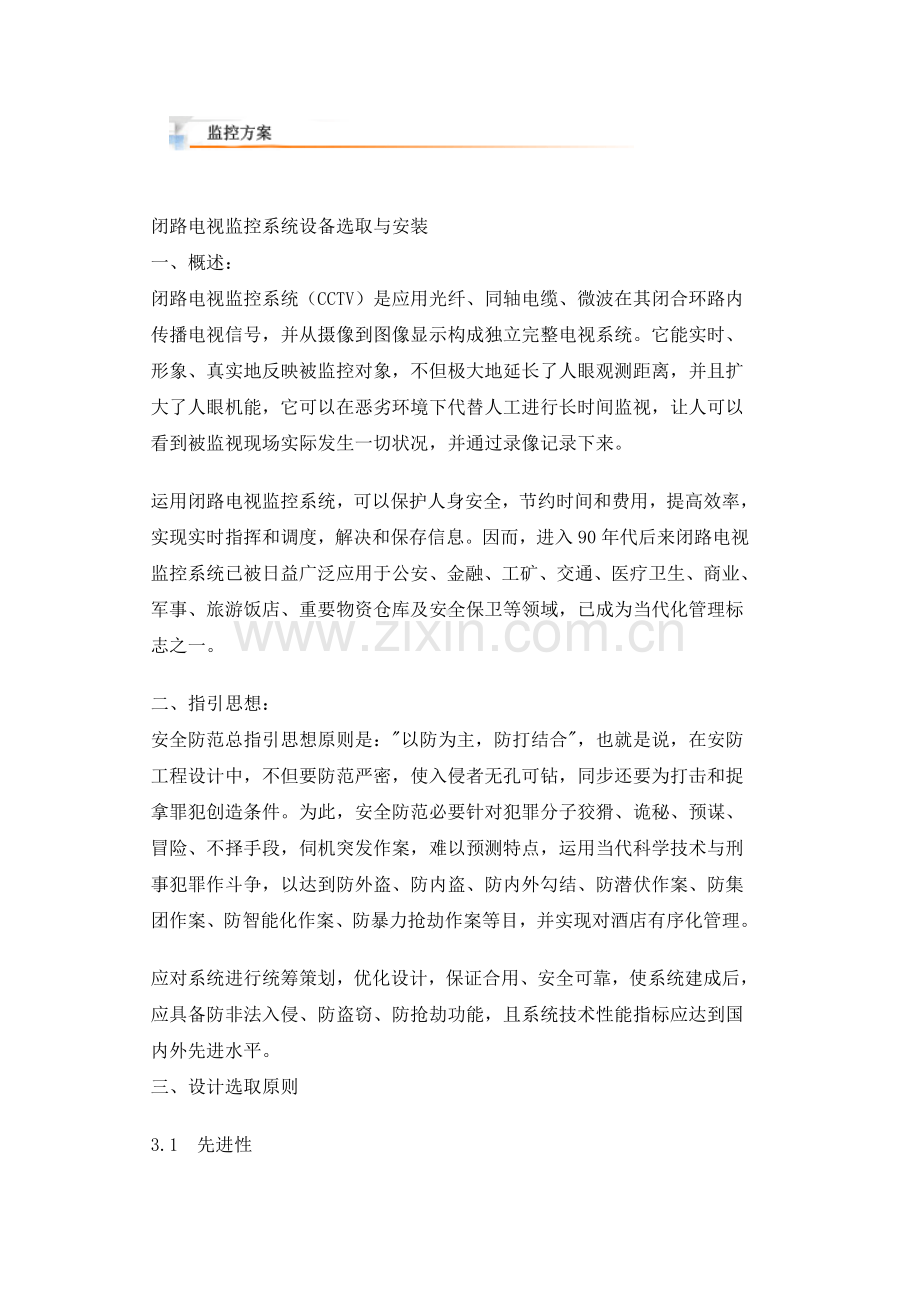

1、闭路电视监控系统设备选取与安装一、概述:闭路电视监控系统(CCTV)是应用光纤、同轴电缆、微波在其闭合环路内传播电视信号,并从摄像到图像显示构成独立完整电视系统。它能实时、形象、真实地反映被监控对象,不但极大地延长了人眼观测距离,并且扩大了人眼机能,它可以在恶劣环境下代替人工进行长时间监视,让人可以看到被监视现场实际发生一切状况,并通过录像记录下来。 运用闭路电视监控系统,可以保护人身安全,节约时间和费用,提高效率,实现实时指挥和调度,解决和保存信息。因而,进入90年代后来闭路电视监控系统已被日益广泛应用于公安、金融、工矿、交通、医疗卫生、商业、军事、旅游饭店、重要物资仓库及安全保卫等领域,已
2、成为当代化管理标志之一。 二、指引思想:安全防范总指引思想原则是:以防为主,防打结合,也就是说,在安防工程设计中,不但要防范严密,使入侵者无孔可钻,同步还要为打击和捉拿罪犯创造条件。为此,安全防范必要针对犯罪分子狡猾、诡秘、预谋、冒险、不择手段,伺机突发作案,难以预测特点,运用当代科学技术与刑事犯罪作斗争,以达到防外盗、防内盗、防内外勾结、防潜伏作案、防集团作案、防智能化作案、防暴力抢劫作案等目,并实现对酒店有序化管理。应对系统进行统筹策划,优化设计,保证合用、安全可靠,使系统建成后,应具备防非法入侵、防盗窃、防抢劫功能,且系统技术性能指标应达到国内外先进水平。三、设计选取原则3.1先进性 充
3、分考虑电子信息技术突飞猛进发展趋势,采用国内外先进成熟技术,起点要高,在技术上应具备一定超前性,保证将保安系统建成为先进智能化限度高、防范严密综合安全防范系统。3.2开放性、集成性 采用原则硬件、操作系统及网络和通讯合同,并可提供开放通讯合同,支持第三方系统集成。3.3实用性充分分析防范需求及环境状况,采用实用名牌优质设备,满足安防规定,保证操作以便、耐久实用。3.4可靠性整个安全防范系统应具备高度安全性、稳定性和可靠性。3.5经济性 系统优化设计,子系统必要原则化、模块化,在实现先进性和保证可靠性前提下,达到较优性能价格比。3.6可扩展性规定系统集中管理、监控,分散控制,总体构造具备较强兼容
4、性和可扩展性,既便于系统充实、完善、改进和提高,又便于设备更新、换代。四、系统指标 图像水平清晰度:黑白380线;图像画面灰度不不大于等于8级;系统各路视频信号,在监视器输入端电平值为 1Vp-p3dBVBS;系统在低照度使用时,监视画面达到可用图像,其系统 信噪比不低于25dB;综合评估:系统图像质量随机信噪比不不大于等于38dB;图像质量按五级图像质量原则评估,图像质量不低于四级。系统接地电阻不大于或等于1欧姆;系统其他各项性能指标均以国标为准。五、防护分析 依照被保护对象实际状况,确认其防护范畴。一方面要理解被保护对象内部信息自动化和楼宇管理自动化限度,拟定安全防范系统防护级别。闭路监控
5、系统应用范畴非常广泛,重要有:5.1 用于重要人物住地和出入场合、大型活动场合、机要单位安全保卫;5.2用于自选商场、珠宝店、书店、百货店等商业经营单位监控,可以防止商品被盗,同步也可以精简工作人员,改进经营管理,提高工作效率;5.3用银行、金库、钞票厂等金融系统监控系统,可运用设立在柜台外侧、钞票出纳柜台和重要出、入口处设立摄像机进行长时间监视和记录图像,以保证安全;5.4用于博物馆、文物保护单位等处处电视监控系统,用以保护贵重文物和展品;5.5用于工厂等生产单位电视监控系统,是工厂实现当代化管理重要构成某些。它可对当代化大工厂生产流程逐个进行监视,统一调度、指挥。对安全生产、保证产品质量、
6、提高工作效率起到了可靠保证作用。特别是对于那些高温、高压、多尘埃或布满有毒气体、噪声大场合,设立电视监控系统进行远距离监视;5.6用于机场、车站、港口、海关等大流量旅客交通要道处安全检查监视系统,可以采用微剂量X射线安全检查设备,用来检查行李中暗藏手枪、匕首、炸弹等金属制凶器和爆炸物,以保证公共安全;5.7用于对大面积油田、森林、库场等处消防电视监控系统,可以将摄像机设立在制高点可直升飞机上,随时对火情进行监视;5.8用于旅游饭店、宾馆内可供保卫部门监看出入大门、客房登记处、贵重物品保管室、电梯、内部商场、歌舞厅及重要通道处状况。并可随时记录,以对来往人员做到心中有数,一旦发现案情便可有据可查
7、,及早破案;5.9用于监狱、看守所等处可用来监视、监听案犯言行,并可随时记录取证;5.10医院可对急救中心、候诊室、手术室等处进行监控。也可将手术台上医生高超医术通过系统直观、即时地传送给关于医师观看学习,以提高医疗水平;5.11用于交通当代化管理,可对都市中重要干线道路、十字路口、室内外停车场及高速公路等到交通要道进行图像监控,再配以计算机系统进行交通信号区域集中控制指挥,这是交通当代化重要构成某些。综上所述,电视监控系统可以应用在各种不同场合,并且可以在辽阔视场范畴内进行监视。在实际使用中,电视监控系统经常与其她安全防范设备一起配合使用,相辅相成,以便发挥出更大作用。六、系统构成及设备选型
8、闭路监控报警系统由前端摄像机某些、传播某些、控制某些、显示记录某些、报警某些和报警联动某些构成。 6.1前端设备 前端设备是安装在现场摄像装置,涉及各类摄像机、镜头、防护罩、支架,它任务是对现场图像信号转换成电信号。是整个电视监控系统基本,只有在前端采集了良好图像信号,才有也许在后端进行高质量回显和存储。前端设备成像质量要有良好保证,依照关于原则,该系统后端成像清晰度不得低于电视线。摄像机依照图像种类、所合用照度、摄像器件种类、合用光谱范畴、摄像机使用环境和摄像机用途提成诸各种,现场设备进行选型时应充分考虑各种环境因素合理配备、选取摄像机。摄像机安装应充分考虑现场实际状况和按照被保护对象布防规
9、定进行布置和安装,保证摄像机有效监视范畴,保证无监视盲区。摄像机在安装后正式使用之前或之中,按照不同环境因素和摄像机种类进行调试,对的调节摄像机镜头焦距、聚焦及光圈,尚有白平衡调节、视频增益、同步方式以及电子快门、背景光补偿等项目调节。使摄像机工作于最佳状态,保证最佳监视效果。各摄像机采用集中供电方式,每个摄像机从系统配电箱引一路电源。系统采用独立稳压电源集中供电,以保证设备安全运营和设备良好同步性能。从稳压电源设备输出电源,由系统配电箱向现场设备和中央监控设备统一供电。6.2画面解决系统 画面解决系统具备多画面、单画面互相转换显示等特点,即在一台显示屏上可同步显示多画面图像,可将所有重要摄像
10、机画面,无漏掉地显示在中心控制室监视器上,并用一台或几台录像机即可录下所有画面,并可实现单画面或多画面回放。6.3显示录像设备 显示录像设备为成像装置,涉及视频显示屏、录像机和某些视频解决设备。显示某些由几台或多台显示设备构成。它功能是将传送过来图像一一显示出来。图象监视器是当前闭路监控系统中使用最多一种,对前端摄像机信号进行图像监视。电视监控系统录像机重要为具备控制功能长时间录像机,并且可以同步记录视频信号和音頻信号。长时间录像机也称长延时录像机,尚有叫做时滞录像机等名称。这种录像机重要功能和特点是可以用180分钟普通录像带,录制长达12小时、24小时、48小时、甚至更长时间图像内容。这种功
11、能和特点,为闭路监控系统图像记录提供了减少录像带保存数量、重放时节约观看时间等有利条件。普通来说,这种录像机在进行长时间录像时,录制后重放画面会产生一定限度不持续感,其重放画面清晰度也不如正常速度录像重放画面高。但尽管如此,由于在闭路监控系统中,在非报警状况下,普通没有必要实时录像,并且普通长时间录像机在24小时方式长时间录像中,丢幀比例并不大,因此还是能满足规定。况且,长时间录像机普通均有报警时能自动转换为正常速度原则实时录像功能,因此长时间录像机就成了一种能“平战结合”录像设备。依照系统详细规定选取合理录像机,普通选取录像机应有如下重要规定:Ø 高敏捷度机械构造Ø
12、; 记录提示符保证安全记录Ø 操作极其简朴Ø 紧急和报警记录Ø 屏幕菜单显示设定Ø 记录/重放时间方式:3/6/12/24小时七、控制中心功能及装修规定 7.1功能 监控中心控制室是安全防范系统神经中枢,是实现人机对话场合,重要功能为:Ø 对视频信号进行切换和解决Ø 接受报警信号Ø 视频图像监视及录像Ø 内外部通讯联系需配备对外通讯设备7.2装修及供电规定 中心控制室是“禁区”,是要害部位。为了保障值班室工作人员人身安全和设备安全,使人员和设备都在适合环境条件下工作,为此,中心控制室
13、须满足下列规定:中心控制室装修监控中心室地点应选取在比较安静地方,避开电梯等冲击性负荷干扰。其装修规定如下:地板:采用进口防静电活动地板,安装高度为300mm。天花:采用铝合金针孔吸音天花,规格是600*600mm,白色亚光。该天花板机械强度高、不变形、不起尘、易清洁、有吸音效果,色调柔和。天花板采用铝合金塑料板面,有吸声薄膜,配合铝合金龙骨,便于安装维修。此外,铝质天花兼有EMI电磁屏蔽作用。墙面:采用易清洁阻燃墙纸作墙面装饰解决。灯具:采用3*40W嵌入式铝事金格格栅灯制成灯带,可提高光效。减低眩光。该种灯具功率因素可达0.95,耗电少,散热好,寿命长,且发光效率高,美观大方。中心控制室照
14、度在300-400LUX,其她房间在200-300LUX。应急照明选用高效冷光灯源,该灯体积小,光色好,保证在应急时有5LUX左右照度供停电和疏散用。监控中心室应配有电扇或空调。进入控制中心大门必要安装防盗门或可视对讲。供电规定电源供应对于保证整个闭路监控报警系统正常运转起到至关重要作用,一旦电源受破坏及会导致整个系统处在瘫痪状态,在此咱们整个系统电源供应提出如下规定:Ø 规定送入控制中心安保系统电源必要接在整个建筑主体电源供应第一回路上,且不受任何漏电保护器开关控制;Ø 规定提供应控制中心电源;Ø 规定在中心控制室配备可以提供整个综合安保系统在停电状
15、态下连继24小时正常工作不间断电源,以保证系统正常连继工作;八、管线敷设方案 考虑到监控系统处在一种比较特殊环境中,电器设备林立,电磁辐射十分强,并且视频信号在传播过程中又易于受到干扰,因而,视频信号传播就需要特别加以注意,在设计方案中传播设备选用优质视频传送电缆,依照现场需要再在视频电缆外套上金属软管,力求让视频信号达到应有清晰度。详细施工中宜按如下施工:Ø 前端设备采用环路供电;Ø 视频电缆弯曲半径不不大于电缆直径15倍;Ø 电源线(220V)应于信号线、控制线分开敷设;Ø 穿放电缆时宜涂滑石粉;Ø 管口与电缆间衬垫铝皮
16、,铝皮应包在管口上;Ø 进入管口电缆保持平直,并采用防潮、防腐、防鼠等解决办法;Ø 线路走路、主干线及大某些支线采用金属导线槽敷设,无法架槽采用金属软管敷设;Ø 槽路中接线点用锡焊好,并用注塑枪再行塑封;Ø 各种视频接插件,采用优质配套设施;Ø 系统有接地办法,采用16平方毫米以上铜芯线,与大楼楼体综合接地1欧姆,独立接地电阻不大于4欧姆。九、系统重要功能及用法9.1系统重要功能 系统能自动地通过摄像机进行摄录,进行无终结监视,系统平时工程方式为各摄像机循环扫描全面监控,监控人员可以任意放大观看任意摄像机画面。每天不同步段、
17、星期几、每月几日到几日,可以有不同设立参数,即系统可以准时间划分不同工作模式。系统也可以实现无人值守。通过调节摄像机,可以清晰地看到视场中状况,辨别出进出物体。录入图像数字化压缩存贮在计算机硬盘里,压缩比可用软件进行调节。存贮图像文献自动循环删除,硬盘中图像文献。计算机硬盘存储图像。系统将摄像机记录图像全自动数字压缩储存在计算机硬盘上,无终结缓冲技术使计算机硬盘自动循环记录,月复一月,年复一年,无休止地自动保存存储图像。9.2详细设定涉及:Ø 设定每一种摄像机扫描程序。可以依照规定设定优先级。Ø 扫描捕获速率可依照顾客规定自行设定。Ø 设定录制工作时间
18、及日期(如:年月日、时分秒、工作日或假日)。Ø 可任意设定摄像机在监视屏上显示数量(116)个窗口数量。Ø 设定报警优先级,以及报警后摄像机捕获速率。 操作员可在系统正常工作状态下实时观测事件发展状况,或者仅用鼠标单击某一窗口,即可全屏实时观测事件发展状况。顾客可通过系统设定,在浮现突发事件时,不必及时启动报警按钮而使系统自动对现场进行实时视频捕获和报警,使防范工作更安全、周到、并且后来可以运用数据库进行任意查询。本系统提供密码设立。出于对系统保密性规定,系统管理员可以设立密码,拟定进入系统允许优先级和使用权限,由系统管理员亲自管理,她人无权删改。每一次操作,如:停
19、止捕获、开始回放、变化参数、退出某一程序等,都需要键入操作人密码。提高了安全级别,有效防止内部人员作案。存储在计算机硬盘上报警文献,在正常硬盘自动循环记录过程中不会被自动删除。 9.3回放方式下系统特点:依照记录文献菜单进行多层次检索,如:查看任意摄像机、在任意日期任意时间段内对事件记录文献以及文献容量。记录文献可分为三组存储方式:正常运营中无终结循环存储;报警状态下文献存储;设定定期存储。 选取了您所想要查看时间段内文献之后,第一帧画面将显示在监视屏上,可以进行持续顺序或倒序播放或按帧画面播放。通过计算机显示屏或电视机、监视器等外接设备来详查事件发展过程,可以立即再现所有存储图像,系统特殊过
20、滤使顾客可以对所需要画面进行图像放大、缩小、冻结、检索、编辑等图像质量解决,以获得更好辨认。亦可将所需要画面以压缩或非压缩形式存储至软盘或可写光盘上,通过普通或打印机打印出来,运用通讯线路或网络将图像传播至另一种计算机,传真机及远端任意地点。都市治安监控解决方案 1.1 概述随着各都市经济与都市建设进一步发展,外来人口急剧增多,公安工作面临新挑战,特别是加入世界贸易组织(WTO)后来,为了进一步改革开放和经济发展带来了新机遇和严峻挑战。公安行政管理是国家行政管理一种重要构成某些,与经济建设有着密切关系,综观当前国际国内新形势,对公安管理工作特别是防止犯罪和执法工作提出新课题,规定执法手段更科学
21、、更高效。为了适应新形势需要,对提高都市品味、为招商引资提供一流治安环境都市管理监控系统显得具备十分重要意义。 都市治安管理监控系统是公安系统对重要路口、商贸社区重点部位及治安复杂场合实行动态监视千里眼,它能为指挥人员提供路口、重点部位与公众场合治安直观信息与实时动态状况以及交通状况,它能与公安110报警、区域联网报警、有线、无线通信、信息解决、交通指挥等系统有机结合,将在维护社会安定、打击犯罪等方面发挥重要作用。1.2 建设目的 都市治安管理监控系统是各公安局指挥中心一种重要构成某些,与原指挥中心110接处警系统、区域固定顾客联网报警系统、公安综合信息系统、公安视频会议系统、公安GPS、GI
22、S系统、有无线通讯系统联接、通信指挥等系统相兼容。该系统采用当今成熟网络、通信、图像编解码等先进技术,实现迅速获取全区重点部位、复杂地段、商贸社区各种报警信息,能精确、直观、快捷,反映和记录现场关于部位动态状况。并且有与公安指挥中心监控系统联网、达到资源共享、信息共享功能,重要达到如下目的:在辖区内各重要部位安装一体化智能摄像机,并在各下属派出所设立分控中心,便于指挥中心值勤人员和派出所和交警大队值勤人员运用先进通讯工具迅速、及时、直观地理解辖区内治安和道路交通状况真实状况,便于迅速反映、处置各类突发事件,并能记录保存治安状况和突发事件关于证据,能为处置案件提供法律根据。 在各个重要路口设立闯
23、红灯监控系统,及在路口或交通主干道设立超速和卡口系统,在局指挥中心或交警支队或交警大队设立监控中心,对来往车辆进行监控,增进整个都市交通秩序和都市发展。 采用当今最先进图像压缩技术(MPEG2&MPEG4,DVD图像效果),将模仿图像数字化接入公安网,能做到信息共享,做到市、区、派出所关于领导及部门在PC机上能实时理解辖区内治安动态状况。 通过电子地图功能,监控点直观地显示在电子地图上,并能点击显示监控点图像。能显示街区别布、派出所辖区范畴、警力分布、社区警务室及联防点、治安点位置等。 通过专家预安案系统,使接警人员能依照提供案情,迅速提供报告、指令、行动、办法等实行方案,操作人员能依照屏幕显
24、示直接进行报告和指令。通过警视联动,在指挥中心能实现前端监控图像和区域报警系统联动,系统可以自动将与报警信息关于联前端视频图像和信息切换到大屏幕上,供首长或接警人员决策指挥。 指挥中心监控管理系统能对前端图像进行实时数字化录像及存储,便于事后对案件进行科学分析,并具备网络化联网传播功能,便于各级领导查看分析。 采用大屏幕显示方式,便于值班人员放大、缩小、跟踪动态目的,并能更清晰观测辖区内所有监控点图像,同步也能使已建成110报警系统信息、区域联网报警系统信息、电子地图信息切换、联动到大屏幕上,便于各级领导查看指引。 1.3 设计根据 治安动态监控系统设计原则及根据: 安全防范工程程序与规定(G
25、A/T75-94) 安全防范系统验收规则(GA308-) 安全防范系统通用图形符号(GA/T74-) 民用闭路电视监控系统工程技术规范(GB50198-94) 防盗报警中心控制台(GB/TI6572-1996) 视频安防系统技术规定 (GB/T367-) 邮电通信网光纤数据传播系统工程施工及验收暂行技术规范 报警图像信号有线传播装置 (GB/T6677-1996) 工业电视系统工程设计规范 (GBJ115-87) 智能建筑设计原则 (GB/T 50314) 通信系统机房设计 (GBKJ-90) 安全防范系统(浙江省地方原则) (DB33/T334-) 银行营业场合安全防范工程设计规范 (GB/
26、TI6677-1996) 文物系统博物馆安全防范工程设计规范(GB/TI6571-1996)1.4 建设原则 依照各都市实际状况,方案应体现总体规划、统一设计、分步实行原则。1.4.1 总体规划 在系统规划时,整个系统应总体规划。应考虑监控系统与区域联网报警系统、110接处警系统、GIS地理信息系统、GPS卫星定位系统、视频电话会议系统、市局指挥中心监控系统联网,使监控系统与其他几种系统形成一种统一整体。各系统之间通过通讯计算机网络,共享资源,使系统高度集成统一,发挥综合效益。1.4.2 统一设计 在方案设计时,应考虑系统第二、第三期可扩充性,充分考虑都市建设和发展。指挥中心设计如矩阵、大屏应
27、统和应用软件应统一设计;前端监控点和分控统一设计,分步实行;电视幕墙和大屏幕投影系统可以考虑一次性到位。整个系统提供扩展接口,为后来前端点扩充、向市局、向分控中心提供图像留好相应接口,避免重复建设,节约顾客投资。 系统详细设计应以实用、可靠、先进、经济为指引思想。1、以实用为主,在工程设计和实现过程中,始终要把使用单位实际需求放在首位,做到灵活、好用。选取实用性强系列产品,模块化构造设计,既可满足当前需要又可为此后系统发展扩展留有余地。2、可靠是指系统采用器材产品都为通过各种质量认证品牌产品,并且这些产品设备在国内外实际应用中被证明非常可靠稳定,为本系统可靠运营提供保证。可靠要兼顾到将来发展,
28、采用成熟而先进技术和设备,力求使系统有良好开放性、可扩展性和较长生命期。本系统所有采用国际原则软硬件接口,为与其他系统联结奠定了良好基本。3、先进是在系统总体方案设计时,必要要有超前思路,总体规划,采用先进技术。先进性是指核心设备必要采用国外及国内先进设备,以保证3-5年内不落后。如前端摄像设备采用先进进口彩色一体化球形摄像机(经济实惠合资一体化球备选),具备智能预置点功能,能实现迅速旋转定位等。4、经济性原则指系统尽量采用性能、价格比好产品,既能满足实际需要,又可尽量减少费用,同步在系统化设计过程中,进行优化设计,便于此后维护,大大减少系统费用。第二章系统设计方案 新建都市管理监控系统涉及城
29、区治安动态监控系统、车辆管理监控系统(闯红灯监控系统、车辆超速监控系统、嫌疑车辆监控系统)及大屏幕显示系统。新建都市管理监控系统应与原指挥中心已建成通信指挥管理系统、110接处警系统、区域联网系统有机地结合,构成统一信息解决综合系统,使系统建设步入科学发展轨道。2.1 系统构成 依照总体规划、统一设计、分步实行原则。都市治安动态监控系统建设重要涉及如下几种某些: 前端监控点 光纤传播(租用单模光缆) 中心视频矩阵切换系统 大屏幕显示及组合电视墙 数字硬盘录像机和网络图像编码系统 分控系统 警视联动、专家预案系统、电子地图都市车辆管理监控系统建设重要涉及如下几种某些: 前端路口监控点:闯红灯监控
30、点、超速监控点、嫌疑车辆卡 口监控点 图像通信网络(10M/100M局域网) 监控中心数据服务器 监控中心惩罚终端2.2 系统特点 方案拟采用模数相结合方式,其长处是: 图像清晰、实时,符合公安工作规定,实用、以便。 横向数字为主,符合监控技术发展方向。可以实当前任一桌面电脑上监看任一图像(可以分控制级别)。 同步也能实现二个共享,即(1)实现历史资料(硬盘录像)远程查审、调用;(2)实现省厅、市局、分局各关于领导运用局域网(桌面电脑)查看、控制任一监控图像。为此,能满足当前市公安局、分局、派出所需要。 2、与其她系统互联以便,能做到资源共享。特别是警视联动功能,当区域联网系统报警时,能联动安
31、装在事发地附近路口各监控点摄像机对准有关路口,实时录像监控,有助于实时监视当事人,录像资料能作为执法证据。 3、专家预案系统是针对治安动态监控系统处警程序而开发,有助于案发后处警民警按法规及公安内部出警处警程序执法,做到责任明确,及时处置。2.4 系统功能2.4.1 全天候、全方位监视功能 前端配备全天候、全方位一体化球型摄像机,内置高清晰度彩色摄像机、高速全方位旋转云台、变焦镜头、智能解码控制器,最低照度0.02LUX,22倍变焦,清晰度480线TVL,自动逆光补偿。 无论在白天还是晚上或恶劣天气,均能在分局指挥中心和分控中心清晰地观测到前端现场图像。2.4.2 电子地图功能 通过电子地图功
32、能,将各局辖区及下属各派出所辖区地图扫描入电脑,在电子地图上设立各类设备图标以表征详细监控设备,如:前端监控点图形位置、分局位置、街区别布、派出所辖区范畴、警力分布、社区警务室及联防点、治安点位置等。操作者只需要用鼠标在地图上敲击相应设备图标,就能完毕相应功能调用。在有条件时,升级为矢量地图,实现GIS功能。2.4.3 图像调度功能 系统配备了大型视频矩阵主机,多路视频输出中每一路都可以切换显示任一监控点图像。 将指挥中心域联网报警系统、通信指挥系统、公安信息数据系统、GIS系统、大屏显示系统、图像管理服务器等构成局域网,通过专用软件,可以使局域网上每一台授权PC都成为图像监控终端,可以监视、
33、切换、控制每一路前端图像。 各局所辖派出所可以通过网络与指挥中心构成局域网;局大楼也可以通过网络线和指挥中心构成局域网;局指挥中心通过光缆光纤收发器方式与分控中心构成局域网,联网PC机,通过专用监控软件或直接用WEB浏览就可以调用和控制摄像机图像,图像清晰 度可以达到DVD级。2.4.4 预置专家预案系统 通过多媒体软件,能实现预案解决功能,系统提供预案分析记录界面,顾客可以将治安过程中经验加以记录,在日后发生类似报警时系统可自行提示顾客。同步系统可在线提供报警部位和局站各类信息(需要事先输入)。 对各种也许浮现突发事件,进行科学分析,事先做好各种科学解决方案。当有突发事件时为指挥者提供及时合
34、理处警参照方案,便于指挥中心迅速出警,有效制止事态发展。 系统建立动态开放数据库,可依照顾客需要进行调节增长修改,提供历史借鉴预案,可提供接处警工作流程、信息报告操作流程、接处警流水记录管理、案情记录管理等功能。2.4.5 警视联动功能 各局既有一套区域固定报警系统,在前端内保重要单位装有前端报警主机及双鉴探头,通过电话线实现报警。专业警视联动软件能使视频矩阵响应区域报警信号,自动将与该报警顾客周边几种摄像机同步切换到大屏幕和电视墙上,摄像机同步自动调节到响应预制位上,对与该报警顾客关于几种路口实行封锁,供接处警人员和首长决策指挥。同步能集成GIS地理信息系统,110系统一报警,系统能自动辨认
35、报警人位置,报警点附近图像调用切换到大屏幕上,实现动态跟踪。2.4.6 图像记录和备份功能 所有图像均以指挥中心为中心对图像进行统一录像记录,采用数字录像机,通过硬盘和光盘刻录机能对需要图像在分局指挥中心进行备份,备份图像在任意一台电脑上可以回放,分局将配备视频打印机,便于监控时,迅速打印可疑人员图像和突发事件现场画面。2.4.7 系统集成功能 在公安综合信息平台上,系统集信息查询、要情信息接受及发布、数字录像并上网、专家预案、集有无线调度于一体,能与指挥中心110综合接处警、区域联网报警、旅游业管理、暂住人口、常住人口管理系统等系统有机结合,发挥综合效益。 指挥中心将区域联网报警系统、通信指
36、挥系统、110接处警系统系统、大屏显示系统、图像管理服务器等构成局域网。这样给值班民警提供以便,在任何一台电脑上都可以调用查看其她系统信息,做到信息共享。同步局域网上计算机只需安装软件或直接用WEB浏览就可以调用和控制摄像机图像。通过图像编码器系统还可以和此后市局图像监控系统联网,分局图像可以实时地传播到市局,市局可以监视切换控制分局图像。 运用各种接口和软件实现指挥中心几种子系统用统一软件平台进行有序科学操作和管理。2.4.8 系统可扩充性能 本系统已充分考虑了系统后来扩容性能,后来可以依照需要,只需增长输入输出模块,如搭接木般地扩充到最大976*256规模。保证后来都市发展增长监控点接入和
37、扩充,以节约成本。 系统留有各种分控接口,系统后来扩容非常以便。 系统二期、三期扩容时可以以便地通过插卡,搭接木式地扩展,充分保护一期投资。系统软件能以便低成本升级,以满足网络技术和数字监控系统发展需求。2.4.9 系统分级控制 按照指挥控制中心级别,对同一监控点或同组监控点可以实现分级控制。指挥中心控制级别不不大于分控中心。2.5 前端监控点设立 依照各都市监控规定不同样,可以做出不同监控点选取 前端选点原则:1、政府机构门口:如区委区府、政府机关单位。2、金融、行政机构门口:如银行、工商、税务、保险业等。3、人口分布稠密处:如住宅社区、集贸市场、大型商场等。4、交通要道:如十字路口、立交桥
38、等。5、治安环境复杂场合如广场、影剧院、娱乐场合、车站、宾馆饭店、公园等。对以上重点部位进行全天候24个小时监控,能为分局及各警区派出所(有待扩充)迅速解决区域内重大刑事案和突发事件提供重要信息和根据。2.6 信号传播2.6.1 信号传播 本方案中规定传播信号有:视频上行信号,从监控点传到机房;反向控制信号,从机房传到监控点;分控视频信号和控制信号。要达到远程监控目,必要采用远距离传播手段。当前,惯用传播办法有:电话线专线传播、光纤传播、无线传播。本方案采用光纤传播,虽然运营成本较电话专线高,但却是质量最高、最可靠传播方式。本工程中传播距离在数公里以上,因而采用单模光纤作为传播介质,中间不必中
39、继器。2.6.2 光纤传播特点 光纤即为光导纤维简称。光纤通讯是以光波为载频,以光导纤维为传播媒介一种通信方式。光纤通讯之因此在近来短短二十年中能得以迅猛发展,是由于它具备如下突出长处而决定: 传播频带宽、通讯容量大 由于光纤通讯载波频率(5Hz10MHz)为普通电通讯1000-10000倍,因此它通讯容量约可增长1000-10000倍。 信号损耗低 当前实用光纤均采用纯净度很高石英(SiO2)材料,在光波长为1550nm附近,衰减可降至0.2dB/Km,已接近理论极限。因而,它中继距离可以很远。 不受电磁波干扰、保密性好 由于光纤为非金属介质材料,因而它不受电磁波干扰、保密性好。 线径细、重量轻 由于光纤直径很小,只有0.1mm左右,因而制成光缆后,直径要比电缆细,并且重量也轻。因而,便于制造多芯光缆。 资源丰富 光纤通讯除了上述长处之外,尚有抗化学腐蚀等特点。固然,光纤自身也有缺陷, 如光纤质地脆、机械强度低;规定比较好切断、连接技术;分路、耦合比较麻烦等。
