电能质量在线监测装置用户基础手册.doc

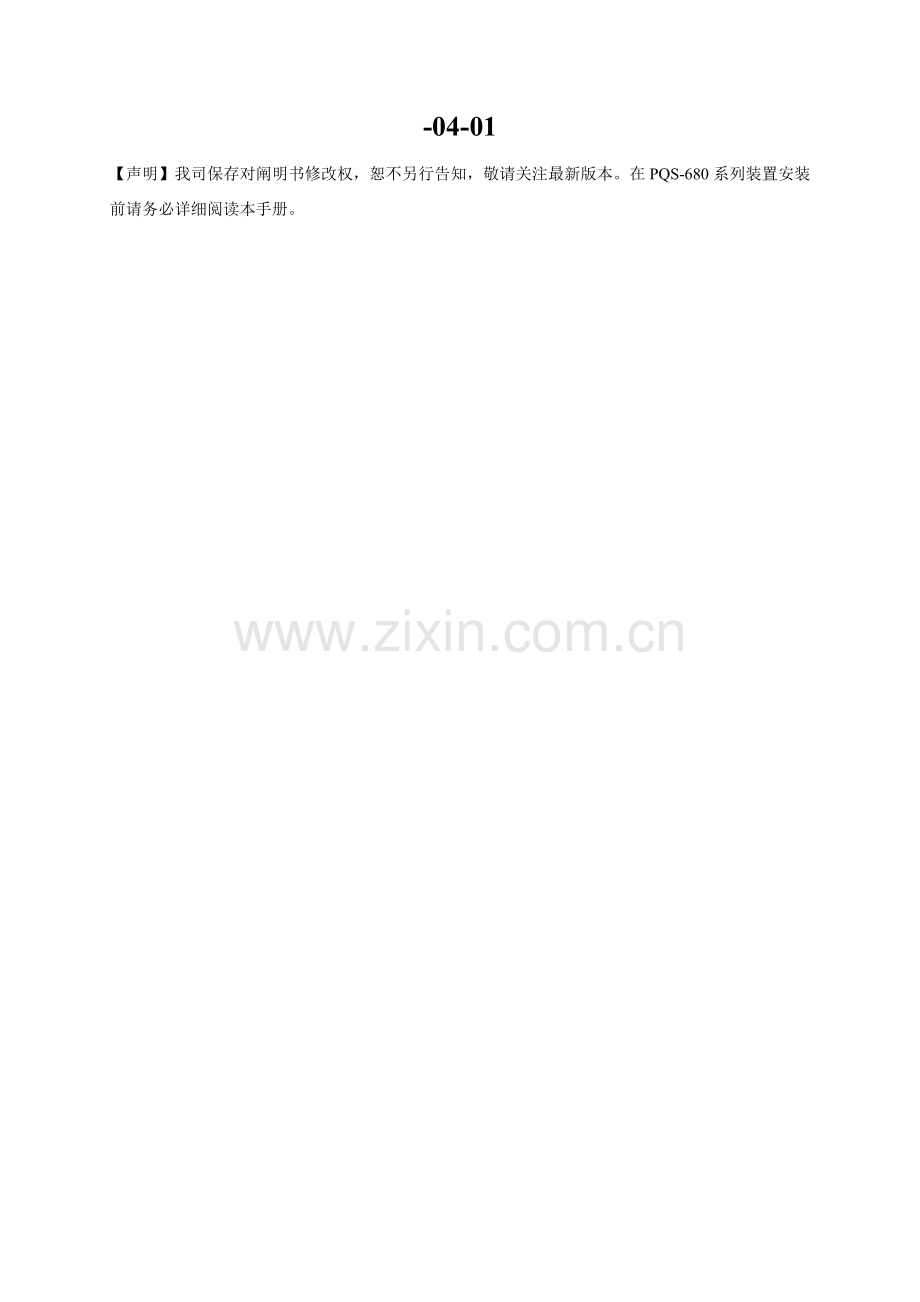

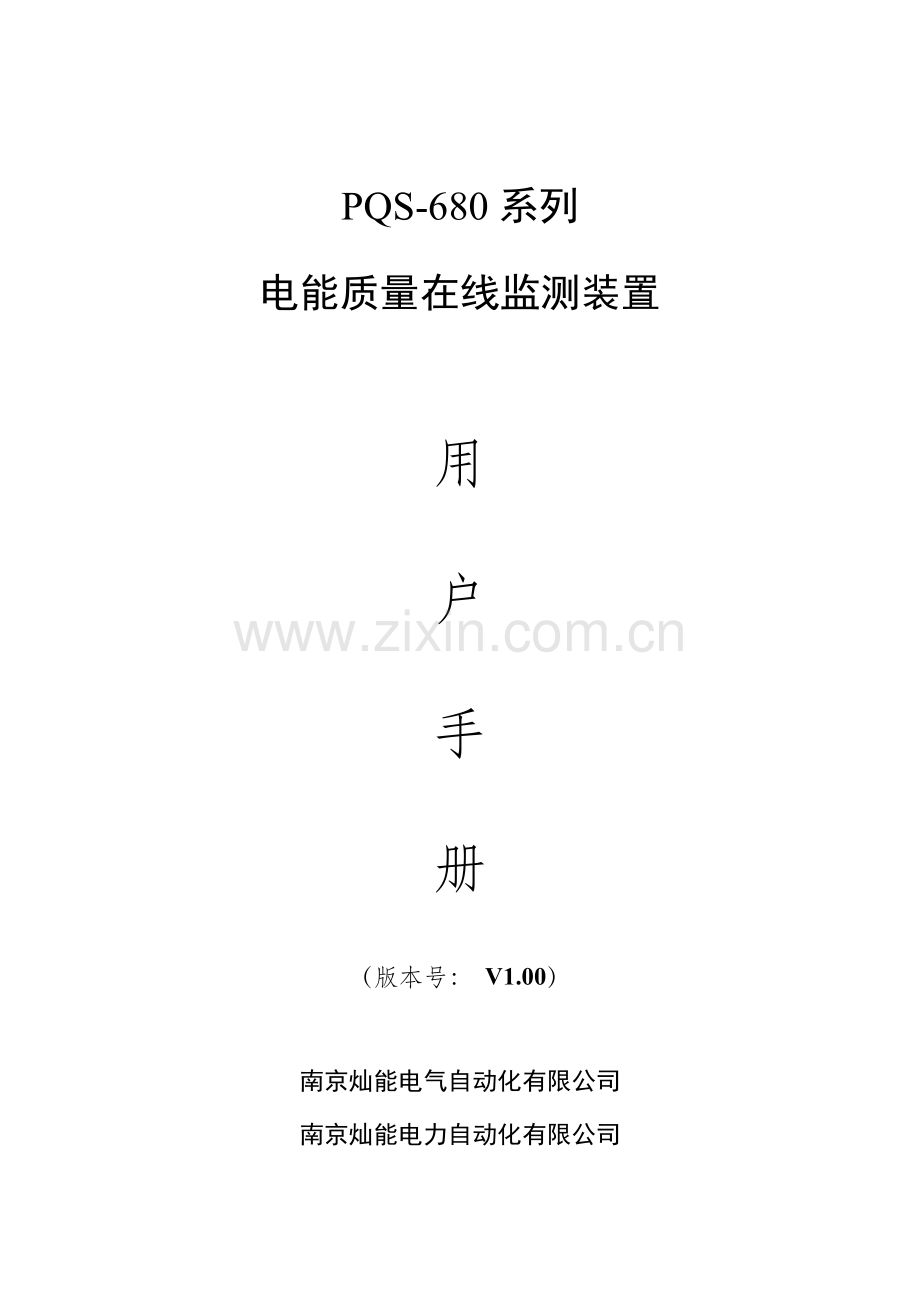

PQS-680系列电能质量在线监测装置用户 手 册（版本号： V1.00）南京灿能电气自动化有限公司南京灿能电力自动化有限公司-04-01【声明】我司保存对阐明书修改权，恕不另行告知，敬请关注最新版本。在PQS-680系列装置安装前请务必详细阅读本手册。目 录第一某些 概 述61.1装置命名及分类61.1.1 命名规则61.1.2 分类6第二某些 机械构造及电气安装92.1 尺寸与安装92.1.1 嵌入式安装开孔尺寸图92.1.2. 壁挂式安装图92.1.3 装置正视图112.1.4装置上部出线端子图122.1.5装置下部出线端子图122.2 电气接线132.2.1 对外端子接线示意图132.2.2 外部交流模仿量接线示意图142.3 面板批示灯定义162.4 使用指南162.4.1 如何使用装置I/O回路？162.4.2 如何使用装置WEB浏览功能？162.4.3 如何从装置中导出数据？172.5 注意事项172.5.1 接地172.5.2 电源172.5.3 模仿量输入回路172.5.4 通讯线缆连接18第三某些 装置界面显示及操作193.1 上电界面193.2 运营界面193.3 主菜单界面203.4 键盘基本功能213.5 菜单阐明213.6 操作指南223.6.1 如何查看实时数据？223.6.2 如何查看实时图形？223.6.3 如何查看及设立定值？233.6.4 如何设立装置时间？233.6.5 如何设立通讯参数？233.6.6 如何查看装置程序版本？233.6.7 如何检查存储器空间使用状况？233.6.8 如何查阅历史事件记录？24第四某些 装置重要技术指标254.1 采用原则254.2 监测指标精度264.3电气性能264.3.1 工作电源264.3.2 交流电流输入264.3.3 交流电压输入264.3.4 开关量输入274.3.5 通讯接口274.3.6 环境274.3.7 安全性能274.3.8 电磁兼容性能284.4 机械性能28附录1：PQS-680系列装置定值清单及各项定值整定阐明29附录2：装置出厂铭牌30顾客手册版本修改记录10987654321V1.00初始版本、04、01序号版本号修改摘要修改日期感谢您选用PQS-680系列电能质量在线监测装置出厂铭牌；装置使用前请详细阅读，详见本使用手册附件真彩色TFT液晶显示屏用法，详见本手册第三某些安装固定孔4*6.5；装置安装办法，详见2.1运营状态及越限告警批示灯用法，详见2.3背板端子,用法，详见2.2操作键盘区，用法，详见3.4关于PQS-680嵌入式系统装置；合用于低压配电系统分散安装装置；合用于10kV及如下公司配电系统电能质量监测装置；合用于10kV及如下分布式新能源接入点电能质量监测装置；实现电能质量全指标监测装置；全通道同步采样单监测点监测装置；实现公司能效/用电负荷管理装置；完全遵循IEC61000-4-30中规定测量办法装置；内置大容量电子盘作为本地数据存储介质装置；实现PQDIF、COMTRADE、EXCEL原则文献交互装置；集成嵌入式WEB server功能装置；运用Wifi无线网络实现设备集中管理装置（685688系列）；采样率256点/周波，完全实现10周波无缝测量装置；实时捕获暂态电能质量事件，波形数据存为COMTRADE原则格式装置；可觉得您电能质量管理工作需求提供各种解决方案装置；如果您需要更多本产品使用方面协助，请访问.com，或致电。第一某些 概 述PQS-680系列电能质量在线监测装置（如下简称装置），是在我公司新一代产品PQS-880系列装置硬件和软件平台基本上，充分调研低压配电系统电能质量监测需求基本上，进行硬件、软件优化而研发，合用于10kV及如下配电系统，特别合用于安装环境苛刻公司配电系统或分布式新能源（光伏、风电）接入点电能质量监测。PQS-680系列装置采用了全新设计机械构造，一体化紧凑型设计，可灵活选取各种安装方式，以适应苛刻安装环境。既可以满足公司配电系统配电箱内壁挂式安装，也可以实现常规嵌入式安装规定。装置考虑到壁挂式安装于配电箱内操作不便，设计了基于Wifi无线局域网操作方式（685688系列），可通过智能手机或平板电脑通过无线网络对分散装置进行集中操作，进行数据查看、参数设立等操作。装置采用了PQS-880系列装置硬件和软件平台，在电能质量监测指标、数据存储、数据传播合同等方面完全满足IEC 61000-4-30 A级设备精度指标规定，EMC性能达到或超过国标对在线式终端规定。装置应用于380V配电系统，可直接接入，无需配备互感器，电压测量范畴高达V，具备很高动态范畴。合用于三相五线、三相四线、两相两线等各种配电系统接线方式。装置应用于公司顾客时，可选配电能测量功能，以实现能效管理或负荷管理功能，选配开关量I/O模块，可实现开关量采集和控制功能。装置配有丰富通信接口，标配1个RJ4510/100M以太网接口，可实现TCP/IP、HTTP、FTP等合同；配备USB2.0接口，可直接接USB硬盘，实现装置内数据自动备份；可选配RS485接口，提供MODBUS合同。1.1装置命名及分类1.1.1 命名规则1.1.2 分类PQS-680系列装置当前按照人机交互方式不同，分为三个系列，分别为：1、 PQS681PQS684系列装置。配备显示界面（320*240TFT LCD）和操作键盘，并有8个信号批示LED灯。2、 PQS685PQS688系列装置。配备Wifi无线接口，装置自身不带显示界面和键盘，仅配备3个信号批示LED灯，可通过智能手机、平板电脑或笔记本电脑通过Wifi连接进行人机交互。3、 PQS689装置为简化版，不配备人机交互功能，装置数据查看、设立功能通过笔记本电脑连接以太网实现。 其中：PQS681（685）为基本版，PQS682（686）为电能测量版、PQS683（687）为新能源版，PQS684（PQS688）预留扩展。基本版涉及完整电能质量测量功能，重要有：配备 8个模仿量（4个电压、4个电流）采集回路；配备4路开关量输入和4路开关量输出回路；配备1路RJ45以太网接口、USB2.0接口和GPSB码对时功能。电能测量版在基本版基本上增长电能测量模块和相应软件模块，合用于公司顾客能效或负荷管理。新能源版在基本版基本上增长1路RS485接口，可用于采集光伏或风电接入点智能传感器数据并进行远方传播，同步软件功能上增长低电压穿越、功率变化率和功率区间电能质量记录功能。689即简化版在基本版基本上不配备人机接口，不配备开关量输入/输出回路，软件功能恰当简化，合用于成本敏感顾客。请您在订货时，告诉咱们您使用场合和规定，咱们将会据此为您提供更为适当和更高性价比产品配备方案，为您节约投资。PQS-680系列装置重要功能和配备如下表所示：型 号重要配备就地界面Wifi通道配备数据存储RJ45RS485B码对时I/O电能测量低电压穿越功率变化率、区间记录基本版6814路电压/4路电流4G685电能测量版6824路电压/4路电流4G686新能源版6834路电压/4路电流4G687简化版6894路电压/4路电流2G注：“”表达配备该功能；“”表达未配备该功能。第二某些 机械构造及电气安装2.1 尺寸与安装装置统一构造尺寸为：190mm(宽)*207mm（长）*59mm（深）使用时可采用壁挂式安装方式或者嵌入式安装方式。2.1.1 嵌入式安装开孔尺寸图 图2.1装置嵌入式安装开孔尺寸图2.1.2. 壁挂式安装图图2.2 装置壁挂式安装图2.1.3 装置正视图图2.3 PQS-681684装置正视图图2.4 PQS-685689装置正视图2.1.4装置上部出线端子图 图2.5 PQS-680装置上部端子图2.1.5装置下部出线端子图图2.6 PQS-681684、689装置下部端子图图2.6 PQS-685688装置下部端子图2.2 电气接线2.2.1 对外端子接线示意图图2.7 PQS-680装置电气连接示意图2.2.2 外部交流模仿量接线示意图PQS-680可合用于配电系统各种接线方式，重要接线方式交流接线图如下。1、 三相四线Y型接线图2.8 三相四线Y型接线示意图2、 三相三线Y型接线图2.9 三相三线Y型接线示意图3、 三角型接线图2.10 三角型接线示意图4、 开口三角接线图2.10 开口三角型接线示意图2.3 面板批示灯定义PQS-680系列装置面板配有各种信号批示灯，详细含义如下表所示。表2.1 PQS-681684型装置面板批示灯含义名称颜色指 示 灯 含 义备注运营绿装置上电启动过程中闪烁，正常运营时常亮-谐波 黄谐波电压、电流超过设定限值时亮指标越限时亮，返回后自动灭-闪变黄电压闪变超过设定限值时亮-电压黄电压偏差超过设定限值时亮-频率黄频率偏差超过设定限值时亮-不平衡黄三相电压、电流不平衡度超过设定限值时亮-备用黄备用-告警红装置自身运营异常时亮-表2.2 PQS-685689型装置面板批示灯含义名称颜色指 示 灯 含 义备注运营绿装置上电启动过程中闪烁，正常运营时常亮-通讯绿以太网、Wifi或RS485链路有数据传播时闪烁，均无链接时维持不变-告警红装置自身运营异常时亮-2.4 使用指南2.4.1 如何使用装置I/O回路？除PQS-689简化版装置外，PQS-680系列为拓展电能质量在线监测装置应用范畴，装置配备了开入/开出回路。可通过开入回路实现开关量启动录波、事件记录SOE等功能，通过开出回路实现监测指标越限告警信号节点输出，甚至谐波保护等扩展功能。如果您要使用此项功能，请您将规定告知咱们服务人员，咱们将依照您需要进行设立。2.4.2 如何使用装置WEB浏览功能？ 全系列装置软件均配备了WEB服务器，只需要通过通用浏览器程序（如：IE、360浏览器、苹果safari浏览器等）即可对装置内信息进行查看、设立等操作，完全可以代替常规人机操作方式或专有操作软件。提供如下方式以实现WEB浏览。1、RJ45以太网连接。将PC或笔记本电脑通过互换机或与装置以太网口直联，设立计算机IP地址与装置在同一种子网内，即可实现WEB访问。全系列装置均提供此连接方式。2、PQS685688系列装置配备了Wifi无线局域网接口，可以便使用智能手机、平板电脑及笔记本电脑等带无线网卡设备通过Wifi“热点”连接装置，即可对装置进行WEB访问。通过Wifi连接，还可以对区域内分散装置进行集中管理，通过依次连接装置Wifi“热点”，可以实现对多台装置“轮检”，以便了对装置寻常维护。2.4.3 如何从装置中导出数据？PQS-680系列电能质量在线监测装置配备大容量电子盘，提供完善数据存储服务。正常运营时，监测数据分类以文献方式存在存储器中不同文献夹下面，涉及分钟记录数据文献(特定压缩格式)、PQDIF文献(PQDIF格式)、波形文献(COMTRADE格式)等。记录数据、PQDIF文献和报表数据均可保存2年以上，暂态事件波形数据文献至少可保存1000个事件。有两种方式可以以便从装置中导出数据：1、FTP合同传播。将PC或笔记本电脑通过互换机或与装置以太网口直联，设立计算机IP地址与装置在同一种子网内，通过通用FTP客户端软件，即可以装置直接下载复制出各种类型数据。导出数据后，您就可以借助于PQS-8000电能质量分析系统软件功能，对这些数据进行离线查看和分析。2、USB文献传播。全系列装置配备USB2.0接口，支持U盘或USB硬盘，插入后，装置会自动将装置内存储数据导入U盘或硬盘。实现完全自动数据备份。2.5 注意事项2.5.1 接地为保证装置安全运营和人身安全，装置外壳必要与变电站、电厂地网可靠连接。同步为保证装置在强电磁干扰环境下可靠运营，考虑了许多隔离、滤波、安全办法，这些办法要发挥作用，装置必要有良好接地。因而，装置接地非常重要。装置接线端子X1-5（PE）、X3-3和X4-6、7端子均为接地端子（与装置外壳相连），在现场安装时，应保证上述端子良好接地。接地时，必要用不不大于4mm专用接地导线（黄绿双色）将端子与地网可靠连接。注意：在装置上电前，必要检查装置接地与否可靠，以防发生人身事故和导致设备损坏！2.5.2 电源装置内置逆变电源为宽范畴输入，支持80240VAC/DC输入。2.5.3 模仿量输入回路装置用交流电流回路必要用可靠压接不不大于2.5mm带色标导线连接至屏、柜电流输入端子处，装置端子上螺丝必要有弹簧垫圈并拧紧，以防止交流电流回路开路；交流电压回路必要用可靠压接不不大于1.5mm导线连接至屏、柜电流输入端子处。注意：在装置投入运营前，必要仔细检查装置交流电流、电压输入回路接线与否对的，特别是交流电流回路所有端子必要接触可靠，防止电流回路开路而产生危险高压，危及人身安全！2.5.4 通讯线缆连接装置提供1路RJ45 10/100M自适应以太网接口，通过专用屏蔽网络连接线按照国际通用EIA/TIA 568B原则接入网络互换机后组网。以太网连接线两个端头都需按照EIA/TIA 568B原则制作。第三某些 装置界面显示及操作PQS-681684系列装置配备320*240TFT LCD显示屏及操作键盘，可在装置上就地实现人机交互。人机对话操作均有汉化提示，显示界面完全图形化设计风格。界面底部一行为状态栏，用于操作提示，只需按状态栏提示，即可完毕相应功能操作。此外，在人机对话操作中，为防止误操作影响装置正常运营，本装置在某些功能中设立了密码，密码在出厂时设立为“2222”。PQS-685689系列装置不配备显示界面和操作键盘，人机交互通过WEB方式进行。本某些内容重要针对PQS-681684系列装置。3.1 上电界面装置上电后，将一方面进行系统初始化过程。系统初始化时，装置显示欢迎画面及“系统正在进行初始化，请稍后”字样，同步“运营（绿色）”批示灯闪烁。图3.1 装置上电界面提示：系统初始化过程中将对装置硬件各某些进行自检，若自检通过，则及时进入正常显示界面，否则会弹出告警/事件信息，并伴有告警或有关信号批示灯。3.2 运营界面装置完毕初始化过程后，进入正常运营界面，如图3.2所示。为便于描述，将界面划分为图示1、2、3、4四个区域。4区3区2区1区图3.2 装置运营主界面1区：显示公司信息和装置时间；2区：监测点显示区，以图标方式显示装置各个监测点，通过键盘操作可选定每一种监测点并在3区界面浏览监测数据，对PQS-680系列装置，只有一种监测点；3区：显示所选定监测点基本监测数据，即三相电压和三相电流总有效值；4区：状态显示区：左侧以和分别表达通讯状态为连通和断开。中间以图标表达有事件发生信息，如果有新事件发生，图标将会闪烁并提示事件条数；右侧图标则记录装置内置存储器状态，写入数据时，存储图标将会闪烁，状态条图标显示存储器空间使用状况，正常使用时，状态条以蓝色表达存储器使用某些，若数据即将存满（超过80%总存储空间后），状态条将会所有变为橙色。3.3 主菜单界面图3.3 装置主菜单界面3.4 键盘基本功能 方向键，用于向上滚动液晶显示内容及变化光标所处位置数字(增长)； 方向键，用于向下滚动液晶显示内容及变化光标处数字(减少)； 方向键，用于向右移动光标； 方向键，用于向左移动光标； 用于确认各项操作；“C” 或取消，用于放弃当前操作，或退出正在显示内容；“R” 信号复归键，用于信号复归。在正常显示状态下，按 键，液晶即显示主菜单（一级菜单）。依照菜单项提示，各项操作简便易掌握。若要退回正常显示，只需按“C”键即可。3.5 菜单阐明在正常循环显示状态下按“确认”键可进入主菜单界面，按键“”和“”实现上下滚动和某些数值输入，在某些多页菜单中“”、“ ”可上下翻页。按光标调节至想操作选项时，按 键进入该选项功能，在分菜单里按“C”键可返回上级菜单。装置所有菜单功能如图3.4所示。图3.4 PQS-680装置菜单构造3.6 操作指南3.6.1 如何查看实时数据？请选取主菜单界面实时数据有效值/不平衡/频率/谐波/功率/波动闪变，选取要查看指标名称，即可打开相应菜单界面直接浏览数据，在界面底部普通有如下操作提示：方向键翻行/页，C键返回。需要阐明是在参看谐波数据时，选取“谐波”菜单项进入后，进而可选取电压/电流/功率/间谐波菜单项来分类别浏览。提示：间谐波查看在谐波菜单项中，按照最新颁布GB/T 24337-电能质量 公用电网间谐波原则之规定，间谐波数据显示菜单采用是间谐波子组定义。3.6.2 如何查看实时图形？请选取主菜单界面实时图形频谱图/矢量图/波形图，查看监测点谐波频谱图、三相电压电流矢量图、波形图，其中波形图中显示是监测点三相电压电流实时波形，进入各个图形显示界面后，请按照界面底部提示进行操作。3.6.3 如何查看及设立定值？请选取主菜单界面定值管理查看定值/整定定值，查看定值界面底部有如下操作提示：上、下、右键翻页，C键返回。提示：装置出厂时，我公司将按照国标对所有定值项进行缺省整定，为保证装置可以正常提示越限告警事项及记录事件，请您不要随便修改缺省定值；本手册最后附表列出了所有定值单，并对每一项定值整定做出了阐明，如您需要理解或修改定值，请事先翻阅。3.6.4 如何设立装置时间？请选取主菜单界面系统设立时间设立，进入装置时钟设立界面，界面底部有如下操作提示：左、右键选取，上、下键修改，确认键保存，C键返回。提示：在选取主站通讯下发对时报文或装置GPS对时端口接入对时信号状况下，手动设定期钟将会被外部时钟给刷新。3.6.5 如何设立通讯参数？请选取主菜单界面系统设立通讯设立，进入通讯参数设立界面。通讯设立界面底部有如下操作提示：左、右、确认键选取，上下键修改，C键保存并返回。IP地址：分派给装置本地局域网IP通讯地址，通讯调试时必要设立。子网掩码：本地局域网子网掩码，通讯调试时必要设立。网关：本地局域网网关，与计算机直连时可不必设立，组网通讯调试时依照网络环境进行必要设立。路由网关：远方主站所在局域网网关，用于本地局域网装置通过路由器，跟远方不在同一种网段局域网主站跨网段通讯参数，依照网络环境进行设立。路由掩码：远方主站服务器所在网段掩码，依照网络类型进行设立。3.6.6 如何查看装置程序版本？请选取主菜单界面产品信息版本信息，界面上将会显示装置系统程序更新日期及程序版本信息，我公司对每一台出厂装置均留存程序版本信息，有重要程序更新后将会积极联系您进行程序升级。3.6.7 如何检查存储器空间使用状况？请选取主菜单界面产品信息装置信息，在系统配备界面上有详细系统存储卡容量信息，涉及存储卡总空间、存储卡未使用空间及存储卡未使用空间所占总空间比例。在系统配备界面上，还依次显示有两个通讯网口信息及系统运营其他信息。此外，通过主菜单界面产品信息装置信息，选取文献系统界面还可查看装置各种类型数据文献读写状况和存储状态；选取功能投退界面可查看装置当前各种功能使能状态，涉及稳态越限鉴别功能投退状态、暂态事件鉴别功能投退状态和报表功能投退状态。提示：请您不要带电插拔存储卡或在存储卡读写操作时断电，由于在存储器进行读写操作时，带电插拔或断电也许导致存储卡写入失败，数据出错甚至损坏存储卡。3.6.8 如何查阅历史事件记录？请选取主菜单界面日记管理日记浏览，界面左侧列出装置当前所存日记文献个数，每天一种日记文献，选取您要查阅日期后，按确认键进入本日日记列表框，选取相应事件索引后，下框中均会显示所选事件详细信息。此界面底部有如下操作提示：确认键切换列表框，上下键翻行查看，左右键翻页查看，C键返回。提示：这里有一点需要阐明是，装置监测到电能质量事件后，记录下事件波形数据以原则COMTRADE文献格式存储在内部存储卡上，如要查看，需要将文献从装置中读出到电脑中，通过系统软件中“电能质量事件波形分析”程序模块来实现。第四某些 装置重要技术指标4.1 采用原则PQS-880系列电能质量在线监测装置广泛采用国内外最新原则，充分保证其先进性和合用性。表 2.1 采用有关原则标 准 号标 准 内 容GB 4208-1993外壳防护级别（IP代码）（IEC 60529：1989 MOD）GB/T 7261-继电器及装置基本实验办法GB/T 2423.9-恒定湿热实验GB/T 11287-振动耐久能力实验GB/T 14537-1993量度继电器和保护装置冲击与碰撞实验（idt IEC 60255-21-2：1988）GB/T 14598.13-1998脉冲群抗扰度实验GB 16836-量度继电器和保护装置安全设计普通规定GB/T 17626.2-1998电磁兼容性 实验和测量技术 静电放电抗扰度性实验（idt IEC 61000-4-2：1995）GB/T 17626.3-1998电磁兼容性 实验和测量技术 射频电磁场辐射抗扰度实验（idt IEC 61000-4-3：1995）GB/T 17626.4-1998电磁兼容性 实验和测量技术 迅速瞬变电脉冲群抗扰度实验（idt IEC 61000-4-4：1995）GB/T 17626.5-1998电磁兼容性 实验和测量技术 浪涌（冲击）抗扰度实验（idt IEC 61000-4-5：1995）GB/T 17626.7-1998电磁兼容性 实验和测量技术 供电系统及所连设备谐波、谐间波测量和测量仪器导则GB/T 17626.11-1999电磁兼容性 实验和测量技术 电压暂降、短时中断和电压变化抗扰度实验GB/T 19520.3-电子设备机械构造 482.6mm（19in）系列机械构造尺寸 第3某些：插箱及其插件（idt IEC 60297-3：1984）GB/T 19862-电能质量监测设备通用规定GB/T 14549-1993电能质量 公用电网谐波GB/T 12325-电能质量 供电电压偏差GB 12326-电能质量 电压波动和闪变GB/T 15543-电能质量 三相电压不平衡度GB/T 15945-电能质量 电力系统频率偏差GB/T 18481-电能质量 暂时过电压和瞬态过电压GB/T 24337-电能质量 公用电网间谐波Q/GDW-20国网公司电能质量监测终端技术规范IEC 61000-4-30电磁兼容 实验和测量技术电能质量测量办法（）DL/T 860.6 / IEC 61850-6变电站通信网络和系统 第6 某些：与变电站关于IED 通信配备描述语言DL/T 860.71 / IEC 61850-7-1变电站通信网络和系统第7-1 某些：变电站和馈线wiki设备/wiki基本通信构造 原理和模型DL/T860.72 / IEC 61850-7-2变电站通信网络和系统第7-2 某些：变电站和线路（馈线）设备基本通信构造 抽象通信服务接口（ACSI）DL/T860.73 / IEC 61850-7-3变电站通信网络和系统第7-3 某些：变电站和馈线设备基本通信构造 公用数据类DL/T 860.74 / IEC 61850-7-4变电站通信网络和系统第7-4 某些：变电站和馈线设备基本通信构造 兼容逻辑节点类和数据类DL/T 860.81 / IEC 61870-8-1变电站通信网络和系统第8-1 某些： 特定通信服务映射（SCSM） 映射到制造报文规范MMS（ISO 9506-1 和ISO 9506-2）和ISO8802-3 映射DL/T 860.91 / IEC 61850-9-1变电站通信网络和系统第9-1 某些：特定通信服务映射（SCSM）通过单向多路点对点串行通信链路采样值DL/T 860.92 / IEC 61850-9-2变电站通信网络和系统第9-2 某些：特定通信服务映射（SCSM）通过ISO/IEC 8802-3 采样值IEEE Std C37.111-1999IEEE Standard Common Format for Transient Data Exchange （COMTRADE） for Power Systems【注】以上原则如修订，产品将采用最新版本4.2 监测指标精度1） 电压、电流：0.1%；2） 功率、功率因数：0.2%；3） 频率偏差：0.005Hz；4） 电压偏差：0.1%；5） 三相电压不平衡：0.2%；6） 三相电流不平衡：0.5%；7） 谐波：符合GB/T 14549-1993中附录D中A级规定；8） 间谐波：符合GB/T 24337-中附录D中对谐波规定A级；9） 闪变：2；10） 电压波动：211） 暂态测量持续时间：误差10ms或1%；深度：误差0.5%；波形记录时间：最长70秒。4.3电气性能4.3.1 工作电源额定值：AC/DC 80240V容许偏差：2015；功率消耗：不不不大于15W；4.3.2 交流电流输入输入方式：电流互感器输入；额定值In：5A；测量范畴：02In；功率消耗：不不不大于0.5VA/路；过载能力：2In持续工作； 40In容许1s。4.3.3 交流电压输入输入方式：电阻分压输入；额定值Un：57.7V/100V或220V；测量范畴：010Un；功率消耗：不不不大于0.5VA/路；过载能力：2Un持续工作； 2.4 Un容许1s。4.3.4 开关量输入工作电压：DC24V；输入方式：空接点；隔离方式：光电隔离，隔离电压2500V。4.3.5 通讯接口1） RJ-45以太网接口速率：10/100M自适应；接口类型：100BaseT；支持TCP/IP，FTP合同。2） RS-485接口（683、687配备）接口速率：120019200bps；支持modbus原则。3）Wifi接口（685688配备）无线原则：802.11b/g/n覆盖范畴：外置天线，周边无隔墙等障碍物时，可达20m。4.3.6 环境正常工作温度：-10+55；极限工作温度：-20+60；相对湿度：595；大气压力：86kPa106kPa；海拔：可达4000 米；防护级别：IP50。4.3.7 安全性能1） 绝缘强度装置能承受有效值为2kV、频率为50Hz、历时1min 绝缘强度实验，而无击穿和闪络现象。2） 绝缘电阻用开路电压为500V 兆欧表测量装置绝缘电阻值，正常实验大气条件下各级别各回路绝缘电阻不不大于20M。3） 冲击电压 在正常实验大气条件下，装置电源输入回路、交流输入回路、输出触点回路对地以及回路之间能承受1.2/50s 原则雷电波短时冲击电压实验，开路实验电压5kV。 4） 耐湿热性能 装置应能承受GB/T 2423.9-规定恒定湿热实验。实验温度402、相对湿度（933），实验时间为48小时，在实验结束前2小时内，用500V直流兆欧表，测量各外引带电回路某些外露非带电金属某些及外壳之间、以及电气上无联系各回路之间绝缘电阻应不不大于1.5M；介质耐压强度不低于表1规定介质强度实验电压幅值75。 4.3.8 电磁兼容性能 1） 静电放电抗扰度 通过GB/T 17626.2-1998规定严酷级别为IV级静电放电抗扰度实验。 2） 射频电磁场辐射抗扰度 通过GB/T 17626.3-1998规定严酷级别为III级射频电磁场辐射抗扰度实验。 3） 迅速瞬变脉冲群抗扰度 通过GB/T 17626.4-1998规定严酷级别为IV级迅速瞬变脉冲群抗扰度实验。 4） 脉冲群抗扰度 通过GB/T 17626.12-1998规定频率为100kHz和1MHz严酷级别为III级脉冲群抗扰度实验。 5） 浪涌（冲击）抗扰度 通过GB/T 17626.5-1998规定1.2/50us严酷级别为III级浪涌抗扰度实验。 4.4 机械性能 1） 振动 装置能承受 GB/T 11287- 中3.2.1及3.2.2规定严酷级别为I级振动耐久能力实验。 2） 冲击 装置能承受GB/T145371993中4.2.1及4.2.2规定严酷级别为I级冲击响应实验。 3） 碰撞 装置能承受GB/T14537-93中4.3规定严酷级别为I级碰撞实验。 附录1：PQS-680系列装置定值清单及各项定值整定阐明表3.1 PQS-681装置定值清单序号名 称取值范畴单位1运营电压0.01500.0kV2额定电压0.22500.0kV3PT变比1.005000.0-4CT变比1.005000.0-5电压上偏差越限值1.00100.0%6电压下偏差越限值1.00100.0%7电压偏差总越限值1.00100.0%8电压谐波畸变率越限值0.01100.0%9电流谐波畸变率越限值0.01100.0%10奇次电压具有率越限值0.01100.0%11偶次电压具有率越限值0.01100.0%12奇次电流具有率越限值0.01100.0%13偶次电流具有率越限值0.01100.0%14短时闪变越限值0.50100.0-15长时闪变越限值0.50100.0-16电压骤降启动定值0200.0%17电压骤升启动定值100.0200.0%18电压中断启动定值0200.0%19低频启动定值40.0100.00Hz20过频启动定值50.0100.00Hz21电压不平衡度越限值0.02100.0%22电流不平衡度越限值0.02100.0%23冲击电流启动值(一次)0.5-5000.0A242次谐波电流越限值(一次)0.01-200.0A253次谐波电流越限值(一次)0.01-200.0A264次谐波电流越限值(一次)0.01-200.0A275次谐波电流越限值(一次)0.01-200.0A286次谐波电流越限值(一次)0.01-200.0A297次谐波电流越限值(一次)0.01-200.0A308次谐波电流越限值(一次)0.01-200.0A319次谐波电流越限值(一次)0.01-200.0A3210次谐波电流越限值(一次)0.01-200.0A3311次谐波电流越限值(一次)0.01-200.0A3412次谐波电流越限值(一次)0.01-200.0A附录2：装置出厂铭牌注意：在装置使用前，必要仔细核对出厂铭牌参数。保证装置型号与现场规定型号一致。
