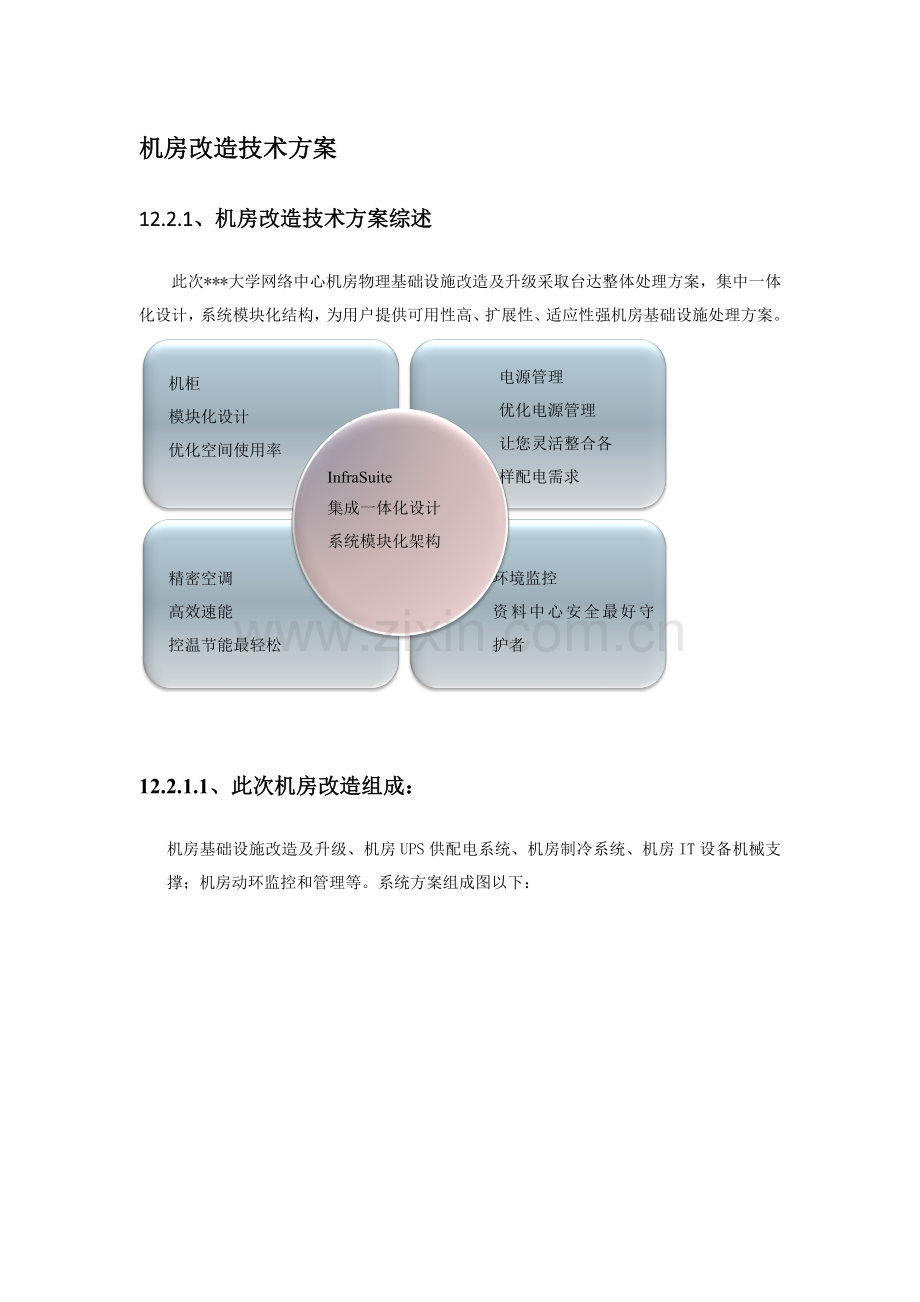

机房改造技术方案
12.2.1、机房改造技术方案综述
此次***大学网络中心机房物理基础设施改造及升级采取台达整体处理方案，集中一体化设计，系统模块化结构，为用户提供可用性高、扩展性、适应性强机房基础设施处理方案。

精密空调
高效速能
控温节能最轻松

机柜
模块化设计
优化空间使用率

电源管理
优化电源管理
让您灵活整合各
样配电需求

环境监控
资料中心安全最好守护者

InfraSuite
集成一体化设计
系统模块化架构

12.2.1.1、此次机房改造组成：

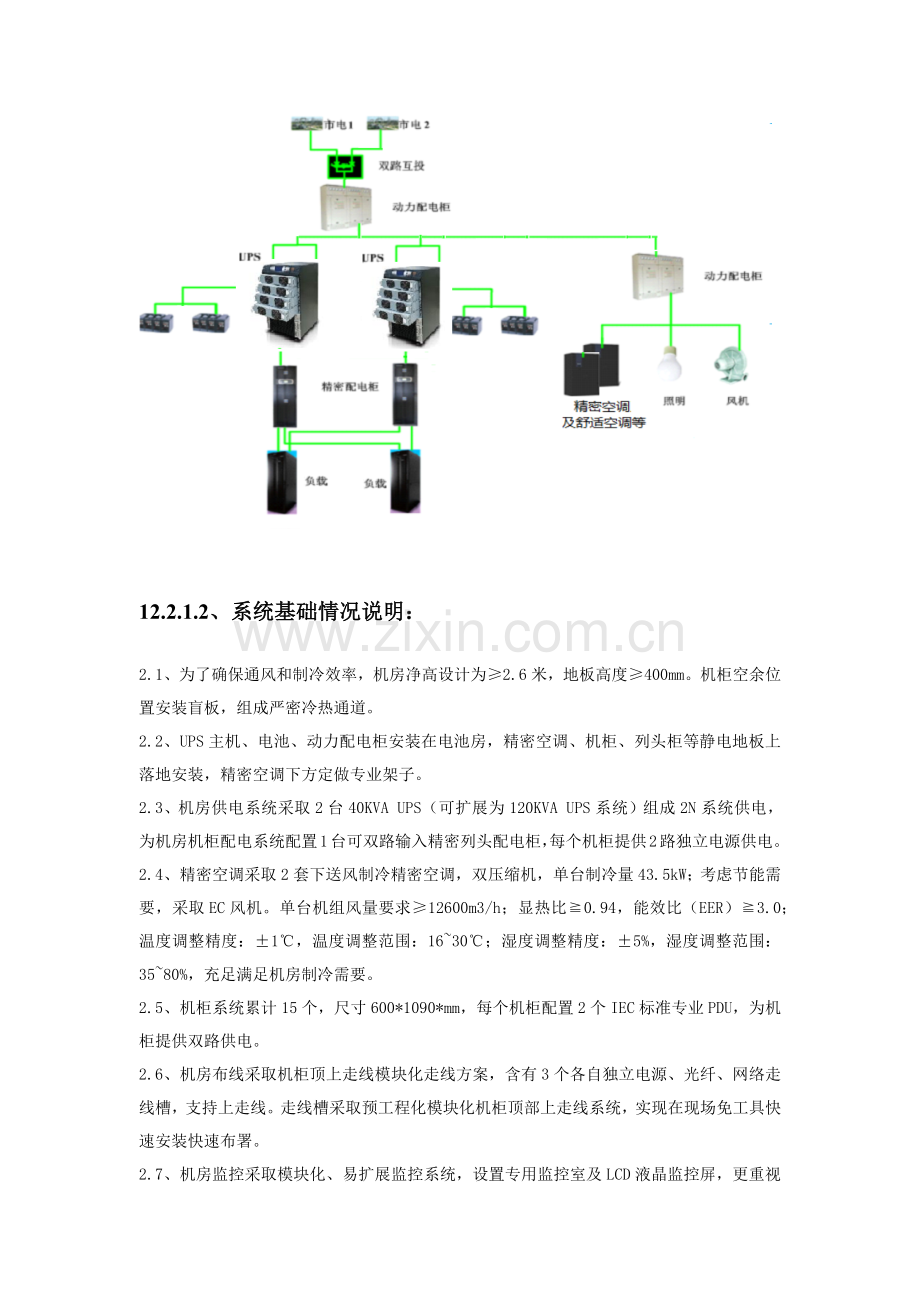

机房基础设施改造及升级、机房UPS供配电系统、机房制冷系统、机房IT设备机械支撑；机房动环监控和管理等。系统方案组成图以下：

12.2.1.2、系统基础情况说明：
2.1、为了确保通风和制冷效率，机房净高设计为≥2.6米，地板高度≥400mm。机柜空余位置安装盲板，组成严密冷热通道。
2.2、UPS主机、电池、动力配电柜安装在电池房，精密空调、机柜、列头柜等静电地板上落地安装，精密空调下方定做专业架子。
2.3、机房供电系统采取2台40KVA UPS（可扩展为120KVA UPS系统）组成2N系统供电，为机房机柜配电系统配置1台可双路输入精密列头配电柜，每个机柜提供2路独立电源供电。
2.4、精密空调采取2套下送风制冷精密空调，双压缩机，单台制冷量43.5kW；考虑节能需要，采取EC风机。单台机组风量要求≥12600m3/h；显热比≧0.94，能效比（EER）≧3.0；温度调整精度：±1℃，温度调整范围：16~30℃；湿度调整精度：±5%，湿度调整范围：35~80%，充足满足机房制冷需要。
2.5、机柜系统累计15个，尺寸600*1090*mm，每个机柜配置2个IEC标准专业PDU，为机柜提供双路供电。
2.6、机房布线采取机柜顶上走线模块化走线方案，含有3个各自独立电源、光纤、网络走线槽，支持上走线。走线槽采取预工程化模块化机柜顶部上走线系统，实现在现场免工具快速安装快速布署。
2.7、机房监控采取模块化、易扩展监控系统，设置专用监控室及LCD液晶监控屏，更重视机房能效管理和IT微环境管理。
2.8、对机房区域中间墙体拆除和修补，消防控制开关改造后合适移位，并增加对应点位，满足现有整体消防功效要求。将现有办公大厅北边区域用12厘单片防火玻璃隔断钢化玻璃隔成一个监控室，依据需求设计定制监控控制席位，办公大厅南边区域重新设计办公隔断区域。对机房区域进行防尘及防水处理。

12.2.1.3、升级后机房平面布局图以下：

12.2.1.4、升级后机房实景设计图以下：

（机柜及冷通道封闭）

（精密列头柜、机柜顶部上走线桥架）

（机柜顶部强弱电综合布线）

（机房UPS系统）

12.2.2、机房改造技术方案具体说明
12.2.2.1、机房UPS及配电部分
A、机房UPS及配电系统概述
1.1.1、UPS配电系统：
2路电力经ATS切换后，接至2台UPS输入。2路UPS输出分别接至1个精密列头配电柜。精密列头柜为每个机柜提供两路独立电力供给，并预留合适回路备用。UPS配电输入及到机柜PDU输出全部是完全独立两路，实现配电系统高可靠性要求。UPS输入、输出主缆，由一层配电室（原有UPS安装位置）引至市电输入配电柜及机房精密列头柜内，采取阻燃电缆，单套UPS输入输出线径依据120KVA满负荷功率设计。精密空调市电电缆，由一层配电室引至市电输入输出柜内，并分配至各空调，按满负荷设计。UPS后端输出电缆，由机房列头柜至各设备机柜和弱电列头柜，采取单相三线制，一般机柜按线径大于3X4mm²，小型机机柜线径大于3X6mm²设计。
1.1.2、UPS主机：
单台UPS采取台达HIFT系列高智能容错UPS，模块级冗余供电方法，2套模块化UPS组成2N双回路供电系统。为机房提供高可用电力供给，HIFT UPS含有N+X 冗余功效，可提供最好冗余可靠性，采取模块热插拔维修方法，可大大缩短修复时间，提供最好可用性。供电容量可依据需要进行实时扩容，能够20KVA 为一个功率等级，实现逐层扩容,单套UPS机架容量可从20KVA 扩展到120KVA，机架之间经过直接并机可扩容能力为480KVA。
1.1.3、UPS电池：
为了确保系统高可靠性，外接电池连接采取2组并联独立电池来提供延时确保，确保任何一组出问题全部不造成系统停电时停机；单节电池容量12V 65AH，单套电池组总容量130AH，满足满负荷不低于1.5小时延时需求。考虑承重及空间需求，依据现场安装环境定做电池架，电池、UPS主机放附一楼。
1.1.4、配电柜：
采1台用精密列头配电柜，其外观和服务器机柜一致，能够实现分路开关热插拔和电量侦测，可监测并显示输入及输出每个分路用电状态和电度计量及电能质量分析：相电压、线电压、相电流、中性线电流、接地电流、频率、负载（%）、总输入、总输出THDi、KVA，KW、千瓦-小时，功率因数、电压/电流告警，iTHD异常报警、VTHD异常告警、功率因数异常告警
事件统计（500条）、接地电流异常告警、配线相序错误报警、电流不平衡告警、近端和远程紧急关机。
含有负载预警功效，当负载超出设定值时，发出声光告警每台精密列头柜为29个机柜配置提供配电。每个列头柜配置30个30A分路，合适预留备用，输出分路可在线扩展至84路。
B、UPS配电系统具体介绍
1、Delta HIFT（海福）UPS性能及技术特点说明
模块热插拔技术
单个模块均可在线并入和退出，无须转旁路操作，大大提升了故障维护和未来扩容方便性。

传统UPS在故障时转到旁路，用户通常不敢拆开机器，只能打电话给厂家寻求服务支持，在服务人员赶到现场时间里，此时旁路电工作时，市电没有经过净化处理，直接供给负载，如此时停电，将负载中止，将会造成不可估量损失。HIFT采取热插拔技术后，大大降低了维护时间，和维护人员技术要求，通常培训半天，用户即可自行更换模块。提升了系统运行可用性。
2、）全数字化控制技术
采取双DSP控制，每个模块有自己独立控制技术，单个模块可独立运行，使整个系统独立性增强，相互干扰少。同时采取数字化控制技术后，降低大量分立元器件，无须电位器调整。
模块之间通讯速度提升，误码率降低，系统集成化度高，可靠性高。
3、）IGBT整流技术
采取专利IGBT整流技术，使HIFT含有了优异输入特征，可为绿色产品典范，输入功率因数≥0.99,输入电流谐波失真<3%. 是业界最高指标.该指标可为用户带来什么呢？能够使用户输入电缆、空开、无功赔偿柜、发电机容量降低。降低了用户了整个系统安装材料成本。通常6脉冲UPS 需要配发电机容量配比，根据经验值发电机容量需要比UPS大2.5~3倍之间才能正常工作。HIFT 只需要1.1~1.3倍即可.
4、）宽广电压范围
宽广输入电压范围,延长电池使用寿命，DeltaHIFT系列UPS可在380/220V -45%~+25%输入电压范围,不转电池工作, 因为蓄电池循环寿命定义为电池放电到额定容量80%后能循环次数降低电池放电次数,。从而有效延长电池使用寿命.
5、）模块最高功率密度比
20KVA模块仅为3U高度.现在数据机房全部在提倡空间利用率情况下，功率密度比高将是用户理想选择，功率密度高，也表现模块本身功耗小，散热小才能安装在紧凑空间里，一个机柜里可装6个模块，120KVA尺寸仅520*910*1650mm.
6、）内置同时控制技术
现在依据国际TIA-942标准里最高可用性第IV等级方案里,需要采取LBS同时控制,实现双母线方案.现在市场上大多数全部采取外置LBS.,和多增加多股控制线缆, 增加了故障点和额外选配件投资.我们采取内置同时控制技术,降低了故障点,提升了系统可靠性,同时满足了用户需求有节省了成本。

7、）机架并机技术
模块化UPS可靠度已经很高,但我们还追求更高,为了使各部分全部能实现模块化,不仅模块冗余,还能够实现机架和线缆冗余,实现系统真正模块化.同时也可实现整个系统达480KVA容量需求.
8、）可估计电池后备时间
在市电中止后,机房维护人员全部很担心,怎样合理安排资源立即排除故障.我们机器内部经过电池电压下降速度和电流便可估计电池容量和放电时间,方便维护人员和IT主管就可依据时间判定是否先关闭不是很关键设备,然后确保关键负载供电.
9、）优异电池管理教授技术
针对UPS系统关键组成部分电池,需要倍加呵护和管理,确保市电中止时能连续提供高品质电源,HIFT系列UPS采取优异电池管理教授技术,可使电池时时全部在维护人员及UPS智能管理当中,电池管理关键内容为:
含有均充/浮充自动转换充电模式,均充模式能够消除各个电池单元端电压不平衡度,缩短电池充电时间.消除长时间浮充引发电池极板间钝化现象.
含有电池定时排程在线安全测试功效,无须任何监控软件,在面板上即可操作完成.测试时整流器不关闭,负载没有任何断电风险.
含有自动测试电池容量和实时电池后备时间显示功效,让用户更正确掌控关闭哪些不关键负载.保护关键负载.
可依据负载大小来调整电池低压关机电压.
充电电流/电池安时数/更换电池时间等均能够在面板上调整.

10、）图形菜单式显示画面

大型LCD显示画面,提供用户简易方便操作管理及维护指示,采取熟悉菜单式管理,轻松学会操作.显示画面关键内容以下:
全汉字LCD显示画面:
系统主画面：
显示UPS运行状态图及状态、异常告警、异常处理信息提醒画面。
量测画面：
显示UPS多种电气指针参数测量，包含：输入/输出电压、电流、频率，电池电压、电流、状态、容量及输出负载百分比、功率原因，温度状态…等数据。
UPS设定画面：
可对UPS部分基础保护参数依需求设定，包含：逆变器输出电压准位、输入电压、频率范围及电池容量、充放电电压、电流范围、状态测试时间、安装、更新告警日期和系统时间、密码、语言、LCD明暗对比调整之设定…等。
维护画面：
手动测试、软件升级、UPS版本信息、现在时间、蜂鸣器及灯号测试…等。
事件统计画面：
可统计显示UPS历史状态发生情形立即间,查看现在UPS使用状态，透过事件统计可作为UPS故障时分析问题依据。事件统计可达500笔数据。
出色告警保护功效
UPS保护功效多样化,含有输出短路保护、过载保护、过温保护、电池低压、模块故障保护等，这里我们强调是每一台UPS全部经过工厂短路保护测试。我们过载能力是125% 负载可运行10分钟不转旁路。

11、）强大接口界面,真正智能化UPS

现在业界独有两个独立智能化插槽(可装SNMP卡,干接点卡,MODBUS卡,USB卡等)可同时安装两张SNMP卡,设定不一样IP地址.
含有20选6组智能输出干接点接口.默认6组输出干接点以下:
含有标准RS232通讯接口.方便PC连接.
可检测外部4个电池箱温度侦测接口.
2组输入干接点,能够接收外部信号控制UPS相关动作.
含有1个并机通讯接口,方便实现冗余或扩容.
12、）标配紧急停机（EPO功效）
标准配置紧急关机按钮,可远程/近端控制UPS,一旦有紧急事故发生,能够立即切断输入,输出,电池等开关,使UPS完全孤立出来,能够降低事故(尤其是电引发火灾)深入扩大.比如机房发生火灾时，消防队员赶到现场，首先处理通常是关掉电源开关总闸，而这是UPS刚好是转为它电池工作模式，后面负载还带电工作。
13、）具体故障信息统计
HIFT系列UPS采取了超大容量存放器，可存放不少于500笔信息轮换覆盖，给维修人员提供第一手宝贵信息，快速处理问题，给关键负载供电提供了保障。
14、）可扩充性
HIFT（海福）UPS因采取模块化结构，能够在20kVA到480kVA宽广范围内，以20kVA为单位来随时随需在线扩容，用户不再需要仅是为未来可能性而提前投入大笔费用。（见下图）

HIFT（海福）UPS这种灵活性，即许可配置容量最贴近实际需求容量能力，不仅降低了UPS初始购置成本，更降低了配套设备（如空调）配置和能耗支出，有效预防了基础设施超前超大规模设计造成无须要开支。
12.2.2.2、DCF126-12/65 UPS电池性能及技术特点说明
1、）UPS电池性能及组成：在25℃环境温度下，电池浮充寿命不低于。隔板为吸附式玻璃纤维，活性物质为高纯度铅，电解液位分析纯硫酸。正负端子为镶嵌式端子，排气阀为EPDM橡胶，板删合金组成为钙、铅、锡合金，电池壳、盖材料含有防火等级ABS阻燃外壳材料，蓄电池在碰到明火情况下，不发生爆炸。压力排放范围 1.5~2Psi，80%放电深度循环次数大于600个周期。
2、）DCF126-12 12V系列蓄电池关键特点：
•免补水
采取特殊设计基础上克服了电池要在充电过程中电解失水现象，使电池在使用过程中电解液量几乎不会降低，在电池整个使用寿命期间完全无需加水。
•密封安全
电池内没有能够流动电解液，无电解液渗透隐患；正常工作条件下无酸雾外泻，对使用环境友好。
•自放电极小
电池采取高纯度原料和特殊配方工艺及铅钙合金制作板栅，自放电为常规电池1/2左右。
•优质高功率放电特征
电池内阻比常规电池小，可进行大电流放电，输出功率高。
•阀控控制
当电池内部产生气压超出正常值时，安全阀会自动排放多出气体，随即自动关闭。
C、本系统含有以下显著特点：
1、 UPS及精密列头柜采取模块级热插拔方法，大大缩短了修复时间，同时修复质量也可大大提升。
2、UPS系统可依据负载量，自动形成N+X冗余供电模式，大大提升系统可用性。UPS系统效率高，在轻负载时效率也可高达94%，大大节省运行费用。
3、随需扩容，UPS系统可在线逐层扩容至120KVA，而无需停机。为您提供最灵活投资策略。
4、无需考虑谐波问题。因为此UPS系统本身谐波量已经小于5%。功率因数也提升0.99。可节省大量滤波器投资和上游配电投资。
5、列头柜采取精密列头配电柜，输出分路含有热插拔设计，分路可快速扩展数量和轻松实现分路容量变更。
6、列头柜每个分路可实现电流侦测，实现负载预警功效，能够提供每个分路电能计量。
7、智能化，实现远端网络精细化电能管理，可侦测机房谐波、零线电流、电压等。
D、本系统为用户带来好处：
1、供电系统可随需扩容，UPS可依据负载量增大，而逐层扩容。避免过分配置，节省费用。
2、UPS及配电采取双总线供电系统，即兼备了双路供电高可用性，又大大降低了供电系统投资成本。
3、整个配电系统可用性等级高，UPS系统采取含有N+X冗余模块级容错供电方案，为负载提供高可靠电力供给。
12.2.2.3、机房精密空调制冷及冷通道封闭部分：
A制冷方案概述
1、精密空调：
机房制冷采取台达精密空调2台，每台提供制冷量为43.3KW，空调采取双压缩机系统，达成单台系统冗余备份效果。依据目前负载量，可实现用一主一备运转方法，到后期负载扩容后，2台空调全部投入使用，确保机房制冷需求。
空调室内、室外风机采取高效EC风机，可提供大于3.2能效比，大大节省能耗，采取地板下送风上回风方法。
空调温度控制范围16-30摄氏度，能够控制设定温度±1摄氏度，湿度控制35-80%，能够控制设定湿度±5%以内，为机房提供恒温、恒湿环境。
2、密闭冷通道：
机柜区域采取密闭冷通道气流遏制系统，提供冷量利用率和避免冷热空气混合，整体降低空调能耗。
为方便IT设备维护，密闭冷通道内部宽度大于1.2米。密闭冷通道天窗组件支持自动或手动开启，以满足消防需要，便于维护，冷通道前后端门采取水平推拉门。
机柜顶部采取可免工具拆装模块化进线孔，对于不一样出线容量可满足很好密闭效果。机柜空位配置挡风盲板。
B、空调制冷系统具体介绍
1、精密空调具体技术参数表
内容
单位
参数
主机
型号
HEV3670
总制冷量
kW
43.5
显冷量
kW
41.3

数量
台
2

形式

全封闭涡旋式
压缩机　
功率
KW
2*5

电流
A
12.2
风量
m3/h
12600
风机
数量
台
2
形式

EC风机
功率
KW
2.4
电流
A
5
电加
加热功率
kW
13.5
热器
电流
A
20.4
加湿器
加湿量
kg/h
8
功率
kW
5.9
电流
A
9
冷媒管管径
汽管
mm
2*19
液管
mm
2*16
室内机组尺寸

宽
Mm
1750
深
Mm
915
高
Mm
1960
重量
Kg
516
室外机组（冷凝器）配置及尺寸

型号

HEC3B50
数量

2个/台主机
厚
Mm
620
宽
Mm
1365
深
Mm
1080
重量
Kg
84

2、空调机组机械性能
l 机组机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
l 机组操作及维修安全、方便。
l 机组部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢靠；进出线符合工程需要；含有抗震方法。
l 机组内部标牌、标识：平整清楚。
3空调机组电气性能
l 空调机组电气性能应符合IEC标准
l 输入电压许可波动范围：380V-10% - +15%
l 输入电源频率：50HZ 2HZ
l 含有断电记忆及自动恢复功效
l 含有相序容错/保护功效
l 含有开启延时功效：满足0~999秒设定设定范围
4空调机组适应环境
l 温度：室内 -10℃ +35℃
l 室外 -35℃ +45℃
l 湿度：≤95%RH
5空调机组温度、湿度控制性能
l 空调机组应能按要求自动调整室内温、湿度，含有制冷、加热、加湿、除湿等功效。
l 温度调整范围：+15℃ +30℃
l 温度调整精度： 1℃ ，温度改变率< 5℃/小时
l 湿度调整范围：35% 80%RH
l 湿度调整精度： 3 %RH
l 温、湿度波动超限应能发出报警信号
6空调机组机组性能
l 空调机组含有较大送风量。
l 空调机组应能处理机房高显热量负荷， 24℃，50%RH工况下：
显热比 ≥0.94
l 空调机组含有高可靠性，机组平均无故障时间MTBF≥10万小时。
l 空调机组含有高效节能性，压缩机采取美国COPELAND（谷轮）压缩机。
l 空调机组室内风机系统采取进口EC风机送风系统。
l 机组配置二套独立风机系统，含有冗余作用。
l EC风机可实现现场经过控制系统进行调速，调整送风压头和风量。
l 机组室外冷凝器配置直流风机，室外风机可依据室外温度无极调速，降低风机能耗。
l 空调机组加热性能：配置电子加热器。
l 空调机组除湿性能：机组应含有快速除湿功效，在需要除湿运行时，机组能自动降低风机转速，延长空气在蒸发器表面停留时间，实现快速除湿，降低空调机组除湿过程耗电量。
l 空调机组加湿性能：配置电极式加湿系统，加湿速度快，加湿效率高。加湿系统对水质不敏感，加湿系统部易积垢。
l 空调机组空气洁净度：空气过滤器符合Eurovent4标准，并便于更换。
l 空调机组控制系统：
含有优异微处理控制器。
采取优异模糊逻辑控制或PID调整技术。
采取大屏幕，全汉字，图形显示器。
可在控制面板上对多种制冷参数进行设定，并能监控空调机组各个部件运行状态。
空调机组发生故障(如过滤器需清洗或更换、压缩机故障、加热故障、加湿器故障、风机故障、冷凝器故障、温度过高或过低,吸气压力过低、排气压力过高等)时，能提供报警信号，并在显示器上显示事件日志统计。
配置RS485监控接口。
含有联动和群控功效：可设置多机机互为备份，相互切换、轮番开启功效，群控台数可达8台。
预留火灾联动干节点端口，触发时机组自动关机。
含有故障自动智能检测诊疗。
提供通讯协议，可实现PC远程监控,并可接BMS通用监控系统。
l 机组报警功效：
含有直接蒸发式制冷系统高压、低压告警功效。
含有加湿器故障报警功效。
含有电源故障告警功效。
含有压缩机过流保护。
l 每台机组全部含有独立控制系统、显示器、加热器、加湿器、独立温湿度传感器。以确保每台机组正常运行及高精度运行。
7空调机组监控性能
l 空调机组应含有方便现场监控及远程监控能力。
l 空调机组含有三遥性能：
遥测项目：回风温度、回风湿度、显示机组工作状态等。
遥信项目：开/关机，电压、电流过高/低，回风温度过高/低，回风湿度过高/低，过滤器正常/堵塞，风机正常/故障，压缩机正常/故障等。
遥控项目：空调开/关机。
l 机组含有通信接口：
含有RS232/RS485(或RS422)接口，且应含有良好电气隔离。
无偿提供通讯协议。
机组显示器显示值和从通信接口读出三遥量值保持一致。
8空调机组冷却设备
l 空调机组采取风冷冷却方法。
l 室外冷凝器配置满足室外≥45℃环境条件，确保足够散热量需求。
l 室外冷凝器采取防锈铝合金材质，含有良好刚性和防腐性能，适应多个环境条件。
l 室外冷凝器可满足水平或垂直安装。
l 室外冷凝器配置直流风机，能依据冷凝器管道内部压力改变经过软件自动调整冷凝风扇运转速度，无需加装冷凝风机变速控制器，降低故障点。
l 室外冷凝器风机电机、接线端子含有良好防水性能。
l 室外冷凝器出厂时灌注氮气保压，并封口，以预防异物进入。

9空调机组安装特征
l 空调机组室内、外机正、负高差或水平距离在机组设计范围内，空调机组能在较高效率下可靠运行。
l 空调机组室内机满足正面维护要求。
C台达精密空调特点：
l 采取冷通道气流遏方案。将冷气封闭机柜前门区域。
l 采取EC风机，比一般风机不一样工况下节省30-49%能耗；
l 采取大风量、小焓差设计原理，显热比大；
l 采取涡旋式压缩机，低噪声，更节能；
l 门板为表面静电喷涂环氧树脂冷轧钢板制成，防腐性能良好；
l 采取强制除湿方法，除湿量大、除湿速度快，精度高，愈加节；
l 采取电极式加湿器及和其相关运行控制和安全、保护装置；
l 采取优异电脑控制系统进行逻辑控制，对产品提供更全方面保护，并提供远程控制功效，含有群控控制功效；
l 配置过滤器堵塞报警用压差开关；
l 应用了多个节能方法，能效比高，标准配置EC风机。

D本系统为用户带来好处
1、 冷通道封闭，提升冷气利用率，避免冷热空气混合，降低空调能耗。
2、 空调室内机配置EC风机，不一样风量下可节能30%~49%；
3、 空调室外机风机配置EC风机马达，直流驱动，实现无调速装置无极调速，依据机房负载改变，调增风机转速，起到节能目标。
4、 空调布局充足考虑送、回风路径，可最大程度提升制冷利用率。

12.2.2.4、机房机柜及综合布线部分：
A机柜及综合布线方案概述
1、机柜系统：机柜采取台达优质高密度服务器机柜。其含有优异工艺和良好功效扩展性，可为IT关键设备构建优异IT微环境。配置免工具安装上走线系统，在机柜顶部形成布署动力、数据和光纤线缆三条通路，排于排之间采取布线梯架进行连接。隐藏式接地设计，极大提升安全性和美观性。依据需求，机房服务器配置15台，每个机柜配置2路PDU。
2、综合布线系统：由现有网络机房关键网络设备区布放24芯室内多模千兆光纤至模块化数据中心弱电列头柜内作为网络主干线缆，主干光缆两端采取光纤配线架熔接。由现有网络机房关键网络设备区布放12根六类非屏蔽网线至模块化数据中心弱电列头柜内作为备用主干，备用主干六类非屏蔽网线两端采取六类非屏蔽配线架端接。由模块化数据中心弱电列头柜内至每个设备机柜（共14个）布放24根六类非屏蔽网线，1根多模12芯光纤。数字式KVM信号线，由模块化数据中心弱电列头柜内至每个设备机柜（共14个）布放6根六类非屏蔽网线。水平线缆两端采取六类（KVM信号线采取超五类）非屏蔽配线架端接，光纤全部纤芯熔接至终端盒(ST接口），依据配线架数量1：1百分比配置理线环。

B、ELTA机柜及综合布线系统具体介绍
l 外形更精巧
－ 艺术化前门设计，确保设备通风散热同时，为数据中心提供简练、优雅环境
－ 1100mm 深度设计，满足多种最新型机架式IT 设备安装需求
l 散热愈加快速
－ 全开孔前、后门设计，70%通风率达成业界最高标准
－ 全方面满足要求苛刻服务器散热需要，消除机房内“局部热点
－ 专用气流通路，使得机柜内部IT设备能够顺畅散热，确保机柜内 热空气能够根据设定通路高效流动，最大化提升制冷效率，提升机柜使用率

l 布线更简单
－ 顶部、底部多个线缆出入布线通道封闭口，确保足够布线空间
－ PDU安装于后立柱内，不占用有效空间，合理定制布线方法，安全可靠.
－ 配合顶部布线槽板、梯架系统，实现快速布署、成本优化顶部布线方案
－ 机柜后部“专用布线通道”设计,数据、电源线缆各行其道,更安全更可靠
－ 机柜内部无缝连接，确保方便快捷增减线缆，有效降低维护复杂性
l 大容量配电
－ DELTA机柜专业，大容量电源分配设计， 单条PDU能够达成10KVA，最大输出接口能够达成39路，确保高密度安装配电需求
－ 后部专用配电通道设计，实现大容量、免工具快速配电设置
－ 提供多个输出插座， 方便用户多种应用
－ 可实现当地数字电流监控,经过网络可实现远程管理监控.
l 安装更便捷
－ 以颜色区分“U”标示，提升安装操作效率
－ 前、后门可对换安装位置，便于用户用相同机柜配置成不一样应用方案
－ 前门能够更具开启习惯180度调换
－ 前后门、侧板均可实现快速拆卸，方便操作、维护
l 管理更全方面
－EMS（环境管理系统）能够实现对机柜内部温湿度监控，实现对PDU电流和电压时时监控，并经过网络可实现远程监控
l 市场唯一性功效设计
－市场最高承重设计，动态载荷1000kg，静态载荷1420kg
－内置水平仪，帮助快速调整机柜水平，灵活快捷安装
－颜色区分“U”标识设计，方便用户IT设备安装
－全程可视角规调整，方便用户IT设备安装
－PDU能够快速升级，灵活配置机柜等级配电，可远程监控
－隐藏式接地设计，极大提升安全性和美观性
l 另外，每个机柜配置2路PDU，为服务器提供供电。PDU采取台达原装PDU，可实现防插头脱落、16A和10A输出接口。其中16A IEC309插口4个，10A IEC309插口24个。以下图：

l 综合布线系统全部采取TCL-罗格朗品牌，依据标书要求敷设。

C本系统为用户带来好处
1）机架采取台达高密度服务器机柜，通孔率高，可到70%；
2）机架采取人性化设计，可免工具安装和快速布署；
3）机架做工精细，外观美观大方。
4） 机架PDU采取台达原装PDU符合国际规范。还含有防脱落接头。
12.2.2.5、机房动环监控及监控室大屏建设部分：
A机房动环监控及监控室大屏建设方案概述
1、机房动环监控系统：采取统一管理平台，对1个精密列头柜、1个智能市电配电柜、2台UPS、3台精密空调、6个环境温湿度、3套漏水检测、1套消防系统监控进行集中监控和管理。将老机房环境（空调系统）、漏水、视频、门禁等并入系统集中监控和管理。
2、监控室大屏系统：采取2*2（2行2列）共4块46寸液晶拼接屏，双边拼缝5.5mm，亮度450cd/M2（经典值），单屏物理分辩率为1920×1080，向下兼容，显示信号可自动跟踪识别，支持1080p高清信号，采取活动支架型安装。
B机房动环监控及监控室大屏建设方案具体介绍
1机房环境集中监控管理包含以下系统：
电源监控
Ø UPS：2台，经过厂家提供通讯协议，实时监测UPS逆变器、电池、旁路、负载等各部分运行状态和电流、电压、频率、输出负载等运行参数，出现异常即自动报警。
空调监控
（一） 精密空调：3台，经过厂家提供智能通讯接口及通讯协议，监测精密空调组件工作状态（风机、加热器、加湿器、去湿器、漏水、滤网等）和运行参数（室内温度、湿度、出水温度、回水温度），出现异常即自动报警。
环境监控
环境中央监测站：1台，实时搜集机房内关键设备环境参数并回报给集中监控管理系统。
温湿度侦测盒：8台，实时监测机房内关键区域或机柜温度、湿度数值及改变情况。温湿度超出设定值即自动报警。
Ø 漏水：1套，实时监测空调底下四面和窗口等轻易漏水地方漏水情况。出现异常即自动报警。
Ø 烟感侦测：4个点，实时侦测烟雾感应报警状态，若烟雾感应器故障，也可侦测。
门禁监控
Ø 门禁卡片阅读机/控制器：2台，在机房门上安装门禁控制器，指定人员才能够进入机房。
消防监控
1. 消防：可从消防主机接入消防信号，监测机房内火警烟雾情况。出现异常即自动报警。
监控系统架构
依据本机房实际需求，系统采取多用户分级管理模式，经过权限分级管理，各管理人员可经过授权访问所负责监控页面，了解该区域内机房情况。机房现场环境侦测设备将数据传输到环控中央监测站，再由各中央监测站经过IP网络将数据传输至管理中心集中管理服务器，对于基础设备如电源空调等应提升至含有连网能力。实现完全集中、数据共享，由中心管理系统实现对分布在不一样区域集中管理。
机房集中监控系统结构示意图：

系统组成
如集中监控系统结构图所表示，整个联网系统关键由以下四个部分组成：集中管理服务器、中央监测站、环境侦测器、设备连网卡。
集中管理服务器：负责对机房监控全部监控数据储存、统计、分析，统计报警事件，经由Windows应用程序并支持HTTP和HTTPS能够直接使用网络浏览器进行监控管理和发送管理人员控制命令，经过已经布署好手机短信或电子邮件等处理全部告警讯息。
本机房监控系统采取IP路由传输方法，集中管理服务器透过网络向中央监测站取得各类环境参数，对于基础设备(如UPS、精密配电柜、精密空调)能够加装网络卡让设备信息透过网络回报给集中管理服务器。由此确保系统实时性、可扩展性稳定性。
中央监测站：需提供便捷嵌入式WEB服务，可接入智能电表、UPS、发电机、消防、漏水、温湿度、位移、门禁等进行区域性集中监控管理报警功效，支持HTTP和HTTPS能够直接使用网络浏览器进行监控管理。考虑未来网络系统趋势，系统须内建完善TCP/IP功效，且须经过IPv6 Ready Logo Phase II认证以确保兼容性，支持SNMPv1, SNMPv3等开放接口协议，可实现灵活组网或跨平台无缝集成。
环境侦测器：需配置温湿度感应组件，并采取外置布局方法，能够快速响应外界温度改变。同时内建屏幕显示温湿度数据，和含有4个输入干接点以利就近量测开关讯号(如机柜前后门开关状态)。
设备连网卡：本系统设计方向是架构一个快速响应环控管理系统，基于此点提升设备网络化正是达成此目标一个关键。通常序列通信因为采取轮询方法往往无法提供实时信息，也错失采取应对方法时间。提升设备抵达含有联网能力让集中管理服务器透过网络直接和设备沟通是最为快速有效率方法。
系统功效
系统支持全汉字接口，图形化设计，支持电子地图功效。接口结构、层次清楚明了，能够实时直观地显示各机房设备运行资料和运行状态，场景模拟。
支持大屏屏幕显示功效，平面图大小能够任意设定以显示最高分辨率。能够指定多个平面图并定时轮播，无须人员操作可实时显示关键画面。
远程监控
支持Windows应用程序和网页浏览器显示。为降低人员使用负担，两种接口须能一致展现页面组态设计。
基于保护业务机密，系统只能让指定用户访问特定平面图群组。只能让指定用户对特定设备下达控制指令。
报警管理
系统产生报警方法能够经过对相关采集数据和设定数值进行对比，当实时采集数据超出设定数值时随即报警，或针对状态类数据进行采集后比对状态。并对报警数据进行归类分组，从而实现报警管理功效。
报警等级按关键性设为1-16级，同时能够实现报警方法多样化、报警恢复信息发送、报警屏蔽功效。
自动响应
当系统产生事件时，能够自动采取应对方法。响应动作能够条件式或排程序驱动，动作能够对设备下达控制指令(如当人员进入红外侦测范围时自动将灯光打开，离开时将灯光关闭)。
事件纪录管理
系统提供基于数据库日志功效，系统日志包含用户操作日志、系统运行状态日志、设备报警日志等。全部日志能够依据查询条件实时生成。
数据管理
系统提供基于数据库历史数据查询功效，提供历史曲线图。历史数据比较能够依据量测点和时间做多笔比较。
能源管理
经由合适电源量测设备配置后系统能够进行PUE数值计算。并依据小时、天、周、月、年等时间区段显示实时PUE数据。藉由数据库历史数据储存功效能够显示最小一个小时单位PUE曲线。
提供电费计算功效并统计查询时间区段内电费组成方法，藉此了解电费结构并依此制订更节费合约。
报表管理
使用报表组态功效可生成各类需要报表，报表模板能够生成和编辑以符合本机房要求。报表生成份为自动和手动两种方法，报表格式可经过pdf、csv、txt等格式汇出。
资产管理
系统能够为本机房定义设备类别，依据设备列别将全部设备分类并进行分析。分析方法能够电源相依性和网络相依性得悉上下游关系图，并对单点故障模拟失效范围。
统计机柜容量，包含电源、空间、承重等。除显示机柜前视图和后视图外并提供新服务器安装提议。
B 、监控室液晶拼接屏：

OYANI超窄边液晶拼接屏
图雅丽DID液晶拼接墙由中国安防50强保千里独家首创，全部采取自主研发世界顶
尖技术，除含有一般液晶拼接屏全部性能外，更含有一般屏所无法超越竞争优势：
1）、采取保千里自主开发“动态超解像技术”
2）、对监控市场常见摄像机隔行信号采取了去隔行处理技术，消除闪烁。
3）、创新特色：首创整体机箱设计，搭积木式多个安装方法，高级支架、精美安装柜可自
由搭配。可壁挂、嵌入式、落地机柜安装等多个安装方法，用户能够自行安装。
4）、屏幕采取韩国三星，并经过3C、CE认证，检测汇报号:C-022-T8866 CE09-ITE8295E
CE09-ITE8290S。
5）、5.7mm超窄边DID液晶拼接屏型号及参数对照（46寸）：
型号
TM-2046-LSNB
尺寸
1026.000 (W)×580.000(H)×98.5 (D)mm
分辨率
1920×1080
激活显示面积
1018.353(H)X 572.544(V)
对比度
3000:1
色饱和度
97%
亮度
450cd/㎡
显示颜色
8bit – 16.7M
观看视角
178度
双边总拼缝
5.5mm
输入接口
HDMI，DVI，AV，YPr/Pb，S-VIDEO,VGA，BNC，RGB
信号格式
NTSC、PAL、480i、576i、720i、720P、1080i、1080P
控制接口
RS232
图像处理
任一输入信号M×N拼接实现全屏、任意组合、单屏、分割显示，图像边框可选赔偿或遮盖，显示预案设置及运行，全高清信号实时处理。
功效概述
1、M*N多单元拼接；
2、分屏显示(多路信号)；
3、整屏显示；
工作温度
0-50摄氏度
工作湿度
15-75%
电源
AC220V
平均功耗
220W
重量
22kg
安装方法
壁挂、嵌入式、落地机柜、吊装、电视柜

1、液晶拼接屏
3D数字优化消除噪波
3
