BM连锁砌块关键技术交底.doc

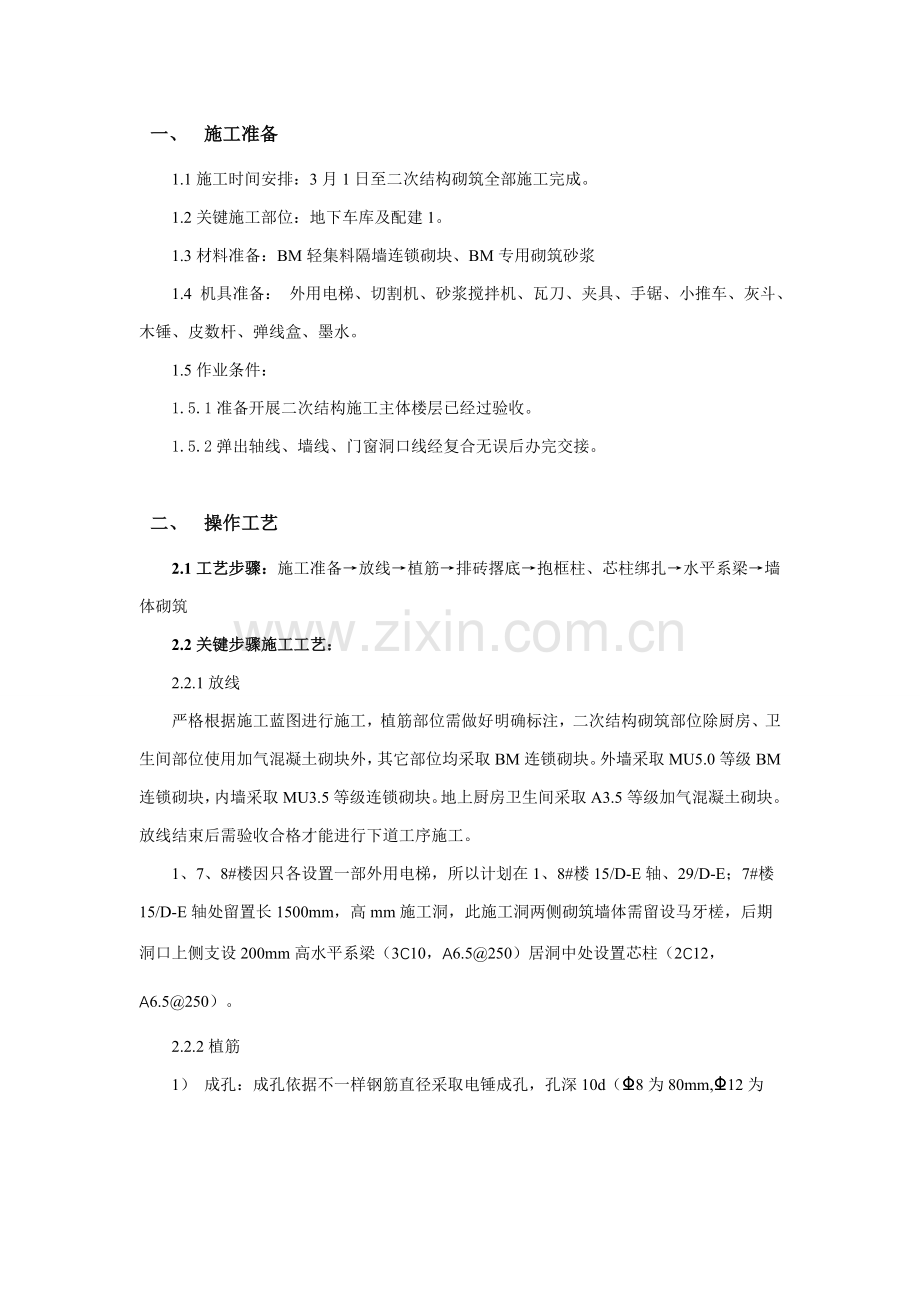

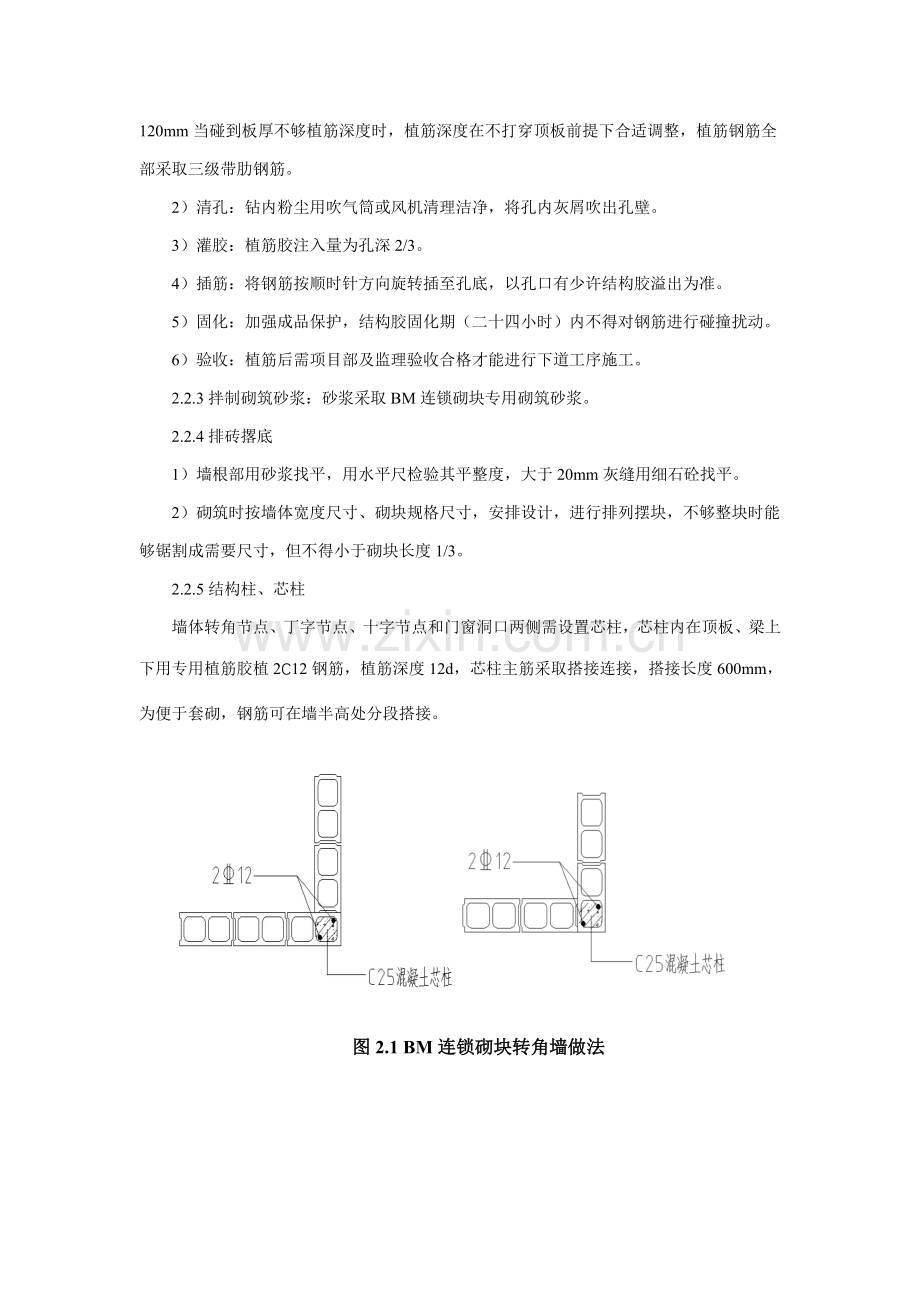

一、 施工准备1.1施工时间安排：3月1日至二次结构砌筑全部施工完成。1.2关键施工部位：地下车库及配建1。1.3材料准备：BM轻集料隔墙连锁砌块、BM专用砌筑砂浆1.4 机具准备： 外用电梯、切割机、砂浆搅拌机、瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆、弹线盒、墨水。1.5作业条件：1.5.1准备开展二次结构施工主体楼层已经过验收。1.5.2弹出轴线、墙线、门窗洞口线经复合无误后办完交接。二、 操作工艺2.1工艺步骤：施工准备放线植筋排砖撂底抱框柱、芯柱绑扎水平系梁墙体砌筑2.2关键步骤施工工艺： 2.2.1放线严格根据施工蓝图进行施工，植筋部位需做好明确标注，二次结构砌筑部位除厨房、卫生间部位使用加气混凝土砌块外，其它部位均采取BM连锁砌块。外墙采取MU5.0等级BM连锁砌块，内墙采取MU3.5等级连锁砌块。地上厨房卫生间采取A3.5等级加气混凝土砌块。放线结束后需验收合格才能进行下道工序施工。1、7、8#楼因只各设置一部外用电梯，所以计划在1、8#楼15/D-E轴、29/D-E；7#楼15/D-E轴处留置长1500mm，高mm施工洞，此施工洞两侧砌筑墙体需留设马牙槎，后期洞口上侧支设200mm高水平系梁（3C10，A6.5250）居洞中处设置芯柱（2C12，A6.5250）。2.2.2植筋1） 成孔：成孔依据不一样钢筋直径采取电锤成孔，孔深10d（8为80mm,12为120mm当碰到板厚不够植筋深度时，植筋深度在不打穿顶板前提下合适调整，植筋钢筋全部采取三级带肋钢筋。2）清孔：钻内粉尘用吹气筒或风机清理洁净，将孔内灰屑吹出孔壁。3）灌胶：植筋胶注入量为孔深2/3。4）插筋：将钢筋按顺时针方向旋转插至孔底，以孔口有少许结构胶溢出为准。5）固化：加强成品保护，结构胶固化期（二十四小时）内不得对钢筋进行碰撞扰动。6）验收：植筋后需项目部及监理验收合格才能进行下道工序施工。2.2.3拌制砌筑砂浆：砂浆采取BM连锁砌块专用砌筑砂浆。2.2.4排砖撂底1）墙根部用砂浆找平，用水平尺检验其平整度，大于20mm灰缝用细石砼找平。2）砌筑时按墙体宽度尺寸、砌块规格尺寸，安排设计，进行排列摆块，不够整块时能够锯割成需要尺寸，但不得小于砌块长度1/3。 2.2.5结构柱、芯柱墙体转角节点、丁字节点、十字节点和门窗洞口两侧需设置芯柱，芯柱内在顶板、梁上下用专用植筋胶植2C12钢筋，植筋深度12d，芯柱主筋采取搭接连接，搭接长度600mm，为便于套砌，钢筋可在墙半高处分段搭接。图2.1 BM连锁砌块转角墙做法 图2.2 BM连锁砌块丁字墙做法图2.3 BM连锁砌块十字墙做法图2.4 混凝土墙端部和BM连锁砌块相连图2.5 BM连锁砌块和混凝土墙相连2.2.6水平系梁及洞口过梁门洞口顶部及窗洞口上下部均设置200mm高通长水平系梁，水平系梁配筋为主筋3C10，箍筋6.5250，和主体结构采取专用植筋胶连接，植筋深度12d，搭接长度600mm。图2.6 门洞口处BM连锁砌块做法图2.7 外窗BM连锁砌块做法图.2.8 栏杆扶手处连锁砌块做法2.2.7墙体砌筑砌筑前应认真挑选砌块，不得使用缺棱掉角、有裂缝、外观尺寸偏差较差等质量缺点砌块。砌筑前依据墙体位置进行排砖，排砖需从墙转角节点、丁字节点、十字节点等处及门窗抱框等需要灌注芯柱部位向墙体中部排砖，将不合模数裁砖留在中部，确保灌芯柱处必需对孔，芯柱间距不得大于4m。砌筑采取对孔错缝砌筑方法，错缝最小距离不得小于90mm。砌筑采取专用砌筑砂浆，灰缝控制在35mm，砌体和主体结构墙、柱连接处，满刮砌筑砂浆，砌块和墙、柱形成满粘连接。纵横灰缝必需饱满，不得出现瞎缝、假缝、透明缝。每砌筑一块需将灰缝流坠等用铲刀清理洁净，达成清水墙效果。200mm墙每砌筑23皮砖即灌注C25混凝土，100mm墙每砌筑1皮砖即灌注芯C25混凝土，并用钢筋棍插捣密实，芯柱顶部砌块需进行套割切缝，方便于砌块砌筑，此处灌注混凝土应补平砌块切缝，并采取切实可行措施确保混凝土密实度。通长水平系梁处砌筑200高U形过梁块，内绑钢筋，然后浇筑C25混凝土，钢筋需进行支垫，使钢筋处于系梁中部。宽度小于1500mm门窗过梁，可采取过梁块作为过梁底模，即形成暗过梁，宽度大于1500mm门窗过梁，需单独采取木模板进行支设，形成明过梁。因夹层及以上填充墙高度均不超出3m，无门窗洞口墙体不需设置水平系梁。有门洞口墙体，在门洞口顶部设置通长水平系梁；有窗洞口墙体，在窗洞口上下均设置通长水平系梁。墙体砌筑高度天天不得超出1.5m，墙体砌筑至顶板、梁底部7天后，采取小实心块、U形块或半块进行封顶处理，砌块顶部和结构梁、板缝隙用专用砂浆捻塞密实。图2.9 顶部不足整块BM连锁砌块做法图2.10 结构柱模板支设A6250箍筋图2.11 墙内结构柱做法三、 质量要求3.1主控项目1）砌体砂浆必需密实饱满，砖砌体水平灰缝砂浆饱满度大于80%。2）墙体转角处和纵横墙交接处应同时砌筑。3.2通常项目1）砌体粘接砂浆应密实饱满。2）砌块砌筑时采取规格、品种应符合设计要求。3）砌块墙转角处和纵横墙交接处应同时砌筑，咬槎紧密。如需间断应留斜槎。4）砌筑脚手架不得搁、靠在砌块墙上。5）砌筑墙立向通缝小于2皮砖。四、 注意事项4.1质量通病及防治方法1）切块从门洞向两边排，尽可能采取主砌块，辅助砌块用于错缝，门窗侧砌块上下孔基础对齐，便于灌芯柱，芯柱下部留清槽口。2）墙体砌至梁、板底部时，留一定空隙，变形稳定后7天再将其补砌挤紧。3）各管道、孔、竖槽，预埋件等应为砌块砌筑时预留，如切完墙后开凿，采取机械切割，不得用手工切割。4）砌块砌筑时，采取专用铺灰器灌浆，避免入孔洞。5）芯柱浇注混凝土时，需等砌块砂浆强度稳定后进行，每次浇注高度小于1.5m，并用小号振捣棒（30）进行振捣，确保密实。6）墙体平整度、垂直偏差不得超出5mm。4.2文明施工安全注意事项1）现场存放砌块场地应扎实平整，不积水、码放应整齐，堆置高度不超出2m。从现场运至作业面装卸过程中要轻拿轻放，避免损坏，严禁抛掷和倾倒。应尽可能降低二次倒运。2）墙身砌体高度超出地坪1.2m以上，必需立即搭设好脚手架，不准用不稳定工具或物体在脚手板面上垫高工作。高处操作时要挂好安全带，安全带挂靠地点牢靠。3）进入施工现场，要正确穿戴安全防护用具。施工现场严禁吸烟，不得酒后作业。4）从砖垛上取砖时，先取高处后取低处，预防垛倒砸人。4.3成品保护注意事项1）砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后，要按品种、规格分别堆放整齐，作好标识，堆放高度不能超出2m。2）砌体墙上不得放脚手架排木，预防发生事故。3）砌体在墙上支撑连梁模板时，预防撞动最上一皮砖。4）支完模板后，保持模内清洁，预防掉人砖头、石子、木屑等到杂物。5）墙体拉结钢筋，均要注意保护，严禁任意拆改或损坏。6）砂浆稠度要适宜，砌砖操作、浇筑过梁、结构柱砼时要预防砂浆流淌污染墙面。7）在吊放操作平台脚手架或安装模板、搬运材料时，预防碰撞已砌筑完成墙体.8）预留有孔洞墙面，要用和原墙相同规格和色泽砖嵌砌严密，不留痕迹。9）垂直运输外用电梯进料口周围，用塑料纺织布或木板等遮盖、保持墙面清洁。10）砌筑砂浆不得遗撒污染作业面。11）施工垃圾应天天清理，堆放在指定地点。12）现场砂石料要用帆布覆盖，水泥棚应维护严密。
