一、工程概况
深圳市上步片区第七单元07-05、07-06地块城市更新项目在深圳市福田区振华路以南，振中路以北，四号路以东，现场地东侧紧邻燕南地铁站，场地东侧为工艺大厦和士必达大厦，南侧为华胜大厦（高层）。 西侧为桑达小区多层建筑，北侧振华路下有深圳地铁蛇口线燕南站。基坑开挖降水对周围建筑物敏感，场地周围为人口密集商住区，基坑四面存在水、电、燃气和通信管道,为减小我方基坑开挖地下水位降低对周围建筑物及管线产生不利影响，在基坑四面内侧施工18口回灌井，以稳定基坑周围地下水位水平。
地下水回灌意义关键有：①增加地下水资源。②控制和提升地下水水位，预防因为地下水水位大幅度下降造成水质恶化、地面下沉或造成基坑沉降位移等不良后果。③地表水常含有很多悬浮物、有机质和细菌，不符合供水要求，将地表水经过回灌，使之转化为地下水，在其渗漏过程中，经过土壤过滤和净化作用，使水质得到净化。④对于含盐量过高或含有其它有害物质地下水，经过打井、抽排劣质水、回灌优质水，可逐步改善地下水质。

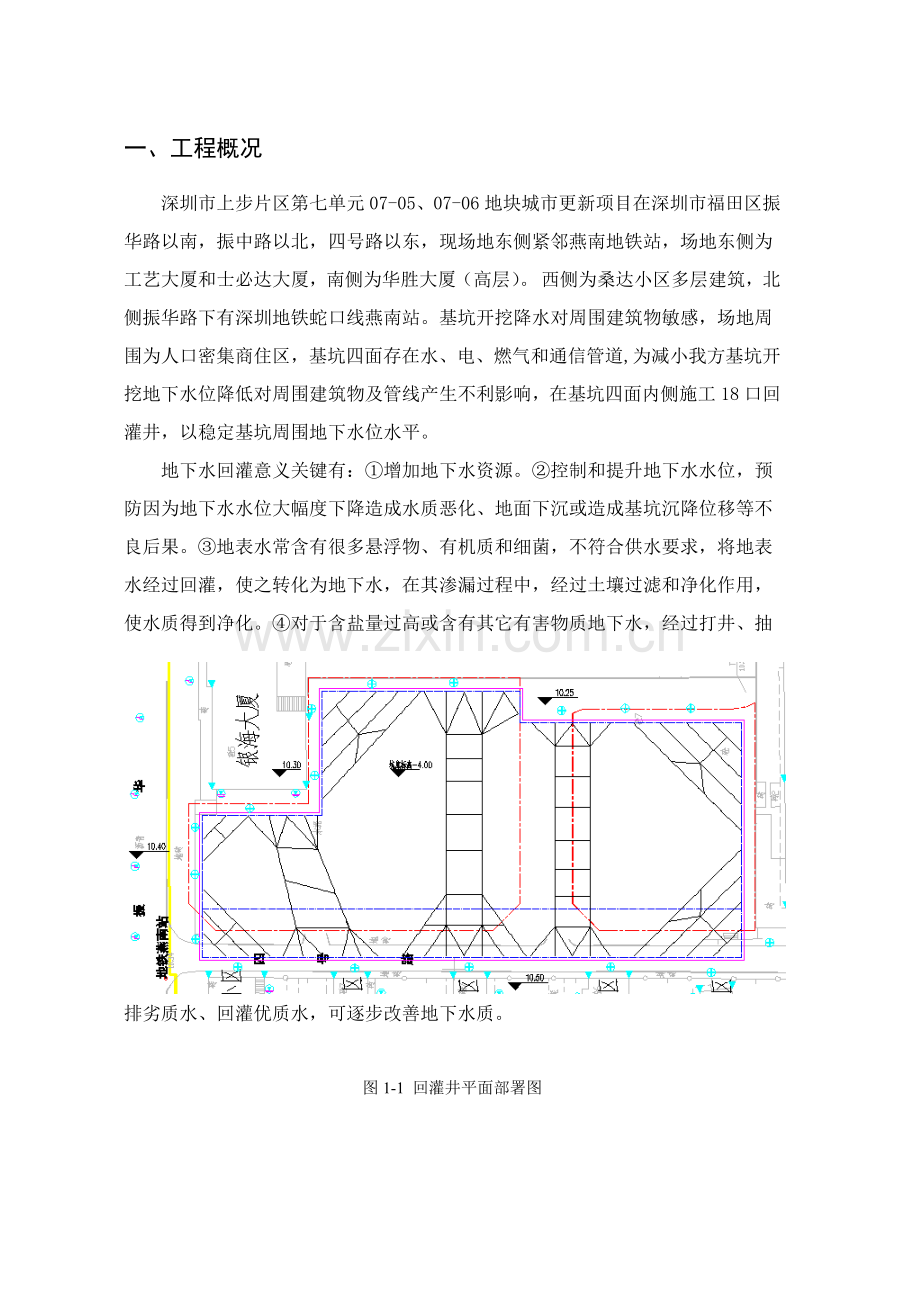

图1-1 回灌井平面部署图
二、编制依据
⑴本工程地质勘察汇报；
⑵本工程设计图纸；
⑶《供水水文地质勘察规范》（GB50027-）；
⑷《供水管井设计施工及验收规范》（CJJ10-86）；
⑸《建筑和市政降水工程技术规范》（JGJ/T111-98）；
⑹《建筑基坑支护技术规程》（GJ120-99）；
⑺《岩土工程勘察规范》（GB50021-）；
⑻《建筑和市政降水工程技术规范》（JGJ/T111-98）
三、地质情况和水文条件
(一)场地地质条件
1、地层岩性
依据钻探揭露，场地内揭露地层为素填土（Qml ）、第四系冲洪积层（Qal+pl）、残积层（Qel）、下伏基岩为燕山期第四期花岗岩（γ53(1)）。各岩、土层特征分述以下：
（1）人工填土层（Qml）
素填土（层序号①）：砖红色、灰黄色，欠固结，松散状，结构不均，关键由粘性土混少许建筑垃圾堆填而成，堆填时间约30年。现场采填土样6件，土工试验关键物理力学性质指标平均值为：w=23.9%；e=0.699； IL=0.14；a1-2=0.32MPa-1；Es1-2=5.99MPa。现场标准贯入试验26次，校正后N值介于3.7～9.5击，离散性较大。场地内钻孔全部有分布，厚度介于1.50～8.50米，平均4.79米。层底标高2.08～8.93米。
（2）第四系冲洪积层（Qal+pl）
1）淤泥质粉质粘土（层序号②1）：深灰色、灰黑色，湿～很湿，软塑状，捏痕深，成份以粉粘粒为主，含腐殖质及朽木，略具腥臭味，局部夹粉细砂。取原状土样6件,土工试验关键物理力学性质指标平均值为：w=38.9%；e=1.040； IL=0.90； a1-2=0.49MPa-1；Es1-2=4.72MPa。现场标准贯入试验21次，校正后N值介于2.6～4.4击，平均3.4击。厚度介于0.50～3.20米，平均1.56米。层底埋深3.30～9.50米，对应标高1.06～7.25米。
2）粉质粘土（层序号②2）：砖红夹黄色、桔黄色，稍湿～湿，可塑状，土质粘性好，含少许砂。取原状土样8件，土工试验关键物理力学性质指标平均值为： w=26.4%；e=0.736； IL=0.30； a1-2=0.29MPa-1；Es1-2=6.26MPa。现场标准贯入试验25次，校正后N值介于7.9～14.6击，平均10.6击。场地内除CK3、ZK5、10等钻孔外，其它钻孔全部有分布，厚度介于1.00～7.30米，平均3.32米。层底埋深6.00～14.50米，对应标高-3.98～4.48米。
3）粉细砂（层序号②3）：灰白色、灰黄色，岩芯呈团块状、散粒状，粘性土含量约10%～30%，分选性很好，饱和，稍密为主，局部松散。现场标准贯入试验18次，校正后N值介于9.3～15.1击，平均11.6击。分布厚度0.70～3.90m，平均厚度1.88m。层底埋深7.50～11.40米，对应标高-1.12～3.25米。
4）砾砂（层序号②4）：灰黄色、灰白色，饱和，稍密为主，局部松散。岩芯呈团块状、散粒状，粘性土含量约10%～25%，含少许卵砾石。现场标准贯入试验13次，校正后N值介于11.1～19.0击，平均14.0击。分布厚度1.00～3.60m，平均厚度1.82m。层底埋深6.80～13.60米，对应标高-3.01～3.15米。
（3）第四系残积层（Qel）
砾质粘性土（层序号③）：紫红色、褐黄杂花白色，稍湿-湿，可塑-硬塑状，由花岗岩风化残积而成，原岩结构可辨，不均匀含5%～25%石英砾，岩芯泡水极易软化。取原状土样9件,土工试验关键物理力学性质指标平均值为：w=28.8%；e=0.802； IL=0.29； a1-2=0.33MPa-1；Es1-2=5.79MPa。现场标准贯入试验67次，校正后N值介于11.4～29.4击，平均17.5击。场地内钻孔全部有揭露，揭露厚度介于1.60～18.40米，平均8.71米。层顶埋深13.2～26.70米，对应标高-16.18～-2.57米。
（4）燕山期第四期花岗岩（γ53(1)）
钻孔控制深度内依据其风化程度分为全风化、强风化、中风化、微风化四个风化带：
1）全风化花岗岩（层序号④1）：黄褐色、褐黄色，岩石完全风化，除石英外，其它矿物已风化成土状，岩芯呈坚硬土状，手捏易散，泡水易软化。岩体基础质量等级为Ⅴ类。现场标准贯入试验41次，校正后N值介于30.7～45.5击，平均35.0击。控制深度内，场地内钻孔全部有揭露，揭露厚度介于0.70～9.10米，平均4.37米。层顶埋深17.00～32.90米，对应标高-6.15～-22.58米。
(二)水文情况
1、水文地质条件
拟建场地内地下水类型关键有上层滞水、孔隙水及基岩风化裂隙水。素填土底部赋存有上层滞水，该层弱透水且不富水；孔隙水关键为赋存于第四系冲洪积层中孔隙水，以大气降水垂直补给及相邻场地侧向补给为关键补给源，水量及水位关键受季节控制。其中粉细砂及砾砂层为强透水层，富水及透水性强，总体水量较大，其它土层为弱透水层。基岩风化裂隙水关键赋存于强、中风化花岗岩裂隙中，关键受侧向地下水沿裂隙补给，以该类地下水赋存条件及补给条件，其水量大小及渗透性高低均和基岩各部位裂隙发育程度、裂面特征及其间连通性相关。依场地地质条件结合钻探情况分析，在钻探深度范围内场地基岩风化裂隙发育，其分布厚度不一，起伏较大，水量不均匀，通常在强风化岩和中风化岩带中过渡地带水量较大。因风化基岩上部仅局部覆盖有砂土层（砾砂），基岩裂隙水和上覆砂层中孔隙水水力联络较弱，基岩裂隙水总体上具一定承压性。
2、地下水位及其腐蚀性
勘察期间测得终孔混合稳定地下水位埋深介于2.10～5.10米，平均4.08米，标高介于5.25～8.48米，平均6.42米。依据深圳地域经验及相邻场地地下水情况，推测地下水水位改变幅度约为1米，最高水位约地面以下3.08米。地勘汇报评定场地环境类型为Ⅱ类。
四、回灌井施工参数及部署
(一)回灌井施工参数
1、依据本工程工勘汇报提供资料②3粉细砂②4砾砂，该土层富水及透水性强，总体水量较大，回灌关键是针对这两层土体。
2、回灌井内采取D160硬质PVC管、底部3m开5mm孔眼并包裹2层尼龙纱布，PVC管四面采取5~20mm碎石回填，地面往下1m采取粘土挤密封堵。注水总管引用自来水管，并分节进行连接。钻孔深度地表向下12米。
(二)现场部署
1、回灌井部署
(1)、依据本工程围护结构特征和拟建场地水文地质特征，对基坑四面进行回灌方法(关键针对粉细砂及砂砾层)。
①回灌区域在坑外地下水下降显著部位(依据设计图进行纸部署，依据现场实际情况可进行调整)，即基坑四面区域(2-2至9-9剖面)，共部署18口回灌井；
②全部回灌井过滤管位置处于回灌底部，回灌后经过②3粉细砂②4砾砂层强透水层渗透至土层内；
2、场地部署
①、临时用电：利用甲方施工现场提供电源，架设专用配电箱，采取集中管理。从专用配电箱分为两路接出作为现场施工用电。现场施工用电线路采取三相五线制，三级箱依据现场施工情况进行设置。
②、临时用水：现场水源从业主指定水源接出，临时用水线路沿场地周围和临时通道进行部署，每30米设置水阀一个。
③、泥浆池：为满足泥浆排放要求，确保泥浆不污染周围环境，在2-3个回灌井中间设置一个泥浆池（泥浆池位置依据现场施工情况进行部署），泥浆池尺寸为1.5m×1.5m，深度为1.0m，再设置1个大泥浆池，泥浆池尺寸为3.0*3.0*1.5m，由小泥浆池汇入大泥浆池。泥浆经沉淀后在运至弃置场。
五、人员及材料设备组织
（一）劳动力组织
依据工程规模，结构特点和复杂程度，遵照合理分工和亲密协作标准，组织高效率施工队伍。
1、做好职员入场教育工作，根据回灌井施工日期和劳动力需要量计划，分别组织特殊工种工人进场，安排好职员生活，并进行安全、防火、文明施工和遵纪遵法教育，使职员严格遵守上级颁发各项规章制度。

工种
等级
人数
备注
钻机工
技工
1

水电工
技工
2

电焊工
技工
2

抽水工
技工
2
白天夜晚各1人
（二）机械及材料组织
名称
型号
单位
数量
百米钻机
XY-100
台
1
离心清水泵
JL-200
台
1
真空泵
7.5Kv
台
1
泥浆泵
15KW
台
2
深井回填土扎实机
SJ-100
台
1
电缆线
20㎡
米
200
尼龙纱布
3mm
㎡
40
PVC管
D160
m
250
六、回灌井施工
为预防土方开挖后因为地下水水位大幅度下降造成地面下沉或造成基坑沉降位移等不良后果。在支护桩施工完成之前对回灌井进行施工，土方开挖后依据水位观察井观察地下水水位情况，依据地下水位情况进行回灌，确保基坑周围土体稳定性。
(一)工艺步骤
场地平整——井点测量放线——钻机对位——成孔——下放井管——充填滤料——安装水阀——回灌。工艺步骤图以下：

验 收

填充滤料

冲洗钻机

检验孔深

场地平整

回灌
材料准备

安装PVC管

安装钻机

水位观察

井点定位

钻机、成井

(二)关键施工方法及技术要求
1、测量放线：用全站仪测放桩位，井位中心插一钢筋，四面各打一根控制桩来控制桩位中心，并经复核合格后，进入下道工序。
2、成孔：钻机就位后，采取直径f600mm钻头成孔，在成孔过程中加入水(自来水)，形成泥浆护壁，并进行循环（正循环），预防孔壁坍塌及剥落，泥浆比重<1.05；钻孔过程中，预防钻机偏移，应随时校核钢丝绳垂直度是否对中井位中心，发生偏差应立即纠正；
3、清孔：钻至设计长度后应对井底进行清孔，采取泥浆循环方法进行清孔，直至沉渣厚度符合设计规范要求，下管前确保井底沉渣厚度小于20cm，方可下放PVC管。
4、井管安装：井管安放前进行现场技术交底，PVC管安装后校正并固定，地面采取钢筋固定并用Φ2号双铁丝捆绑；滤管安装于PVC管底部。
5、填石：填碎石前井管必需居中，使碎石厚度均匀，滤料应从井管两侧慢慢对称填入，以防滤料中途卡塞及井管错位，填至井口1m米时用粘土填实。
6、回灌：应该立即、正确地统计观察井水位；地下水位较低时，应进行回灌，以满足地基土体稳定性。
7、井点保护：回灌井施工完成后，井管高于自然地坪，应对周回灌井四面加以围护，避免碰撞PVC管，造成破坏。
七、回灌井回灌及作用
（一）回灌要求
1、基坑挖土阶段对基坑外环境及水位观察井进行跟踪监测，一旦水位观察井水位低于稳定地下水位2.0m或基坑外沉降比较大或沉降加速改变比较大时，就应立即开启回灌方法。
2、回灌水源：回灌水源关键以基坑内抽水井地下水及自来水作为回灌水，也可采取自来水作为回灌水源。
3、回灌压力：要求回灌压力不能过大，过大后会影响回灌井周围地层结构，回灌压力控制在0.05MPa左右。
4、回灌过程中对基坑内观察井和基坑外观察井水位亲密监控，要求水位观察天天一次。
5、回灌井实施回灌同时，基坑内集水井正常继续运行，为了节省地下水资源能够采取抽出来地下水进行回灌。
6、依据地质勘查汇报，稳定地下水位埋深介于2.10～5.10米，平均4.08米，标高介于5.25～8.48米，平均6.42米。当水位回灌至上述标高后停止回灌，间隔1个小时后再进行观察，如水位下降则继续进行回灌后在继续观察，如水位未下降则停止回灌，并亲密进行观察。
（二）回灌作用
1、基坑四面回灌时，减缓此区域潜水水位下降趋势；
2、将水注入回灌井里，井周围地下水位Hc就会不停地上升，上升后水位称之为回灌水位hc，因为回灌井中回灌水位和地下水位之间形成一个水头差，注入回灌井里水才有可能向含水层里渗流。当渗流量和注入量保持平衡时，回灌水位就不再继续上升而稳定下来，此时在回灌井周围形成一个水位上升锥，其形状和抽水下降漏斗十分相同，只是方向恰好相反。回灌井内回灌水位最高，向四面回灌水位逐步降低，直至和地下水位相重合，由重合点到回灌井中心轴线距离称为回灌影响半径Rc。回灌水位hc和地下水位H之差，称为水位升幅Sc，图2-2所表示。
回灌井回灌量和含水层渗透性有亲密关系，在不一样渗透性能含水层中，井回灌量差异很大。在保持一定回灌量和满足回灌效果前提下，渗透性好含水层中，回灌井中所需回灌水位较小；反之渗透性愈差，回灌井中所需回灌水位就愈高。

图2-2 回灌效果示意图
八、回灌井回填处理
1、回填时间
当地下室施工至地面(±0.000)时，对地下水位进行观察，观察水位观察井1周时间，如在此期间地下水位未出现下降现象，处于稳定状态，则回灌井可进行回填处理。
2、回填要求
回灌井采取素土进行回填（优先利用基坑开挖出土进行回填），其粒径不得大于50mm，不得含有有机物质，含水率应满足回填要求，且回填土中不得含有杂物、淤泥、石块、树根等。
3、回填施工
回灌井回填前先对PVC管进行拔除，拔除后碎石优异行扎实，扎实后对井内积水进行抽出，再采取挖掘机挖掘素土对井内进行回填，每回填500mm采取深井回填土分层扎实机进行扎实(地下水渗透井内立即排出)，每层压实3遍，确保回填后地面不出现沉降现象，直至回填至距离地面500mm，距离地面500mm采取C30素混凝土进行浇筑。
九、安全文明施工
(一)安全施工方法
（1）实施持证上岗制度,成立专门安全文明管理小组。
（2）认真落实“安全第一，预防为主”方针，建立健全各级安全生产责任制，实施安全施工认可签证制，责任落实到人。
（3）工程开工,施工人员进行三级安全教育,建立安全教育卡,长久考评制度。
（4）本工程安全目标:无重大人身,设备事故。
(二)文明施工方法
（1）现场文明施工按深圳政府颁发文明施工管理要求，落实内部奖惩条例实施。
（2）工程部指派专职监督员，检验落实文明施工方法和要求，不野蛮施工，不污染环境。
（3）挂牌施工，接收业主和监理方监督。
