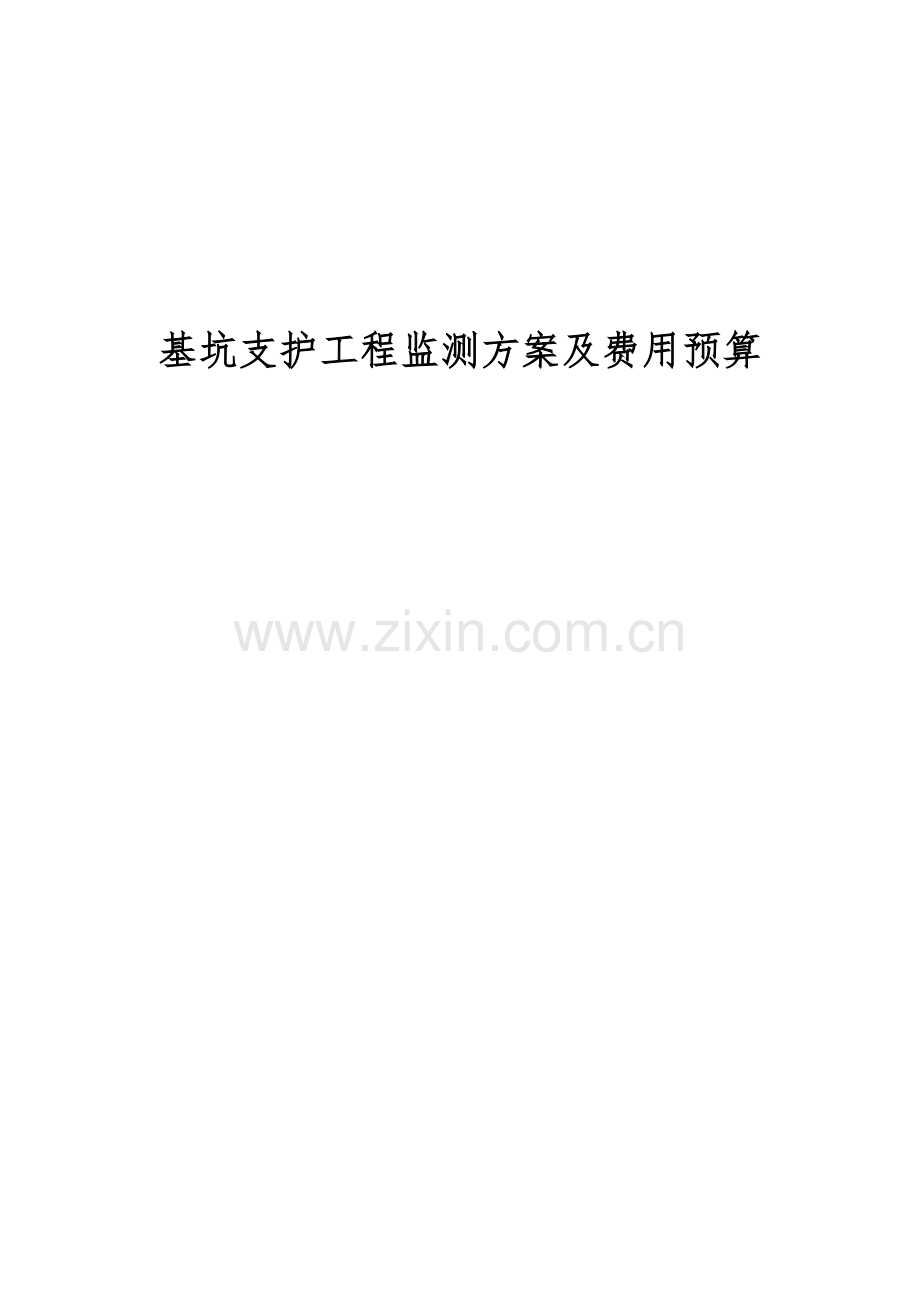

基坑监测核心技术专业方案及专项预算.docx_第1页
第1页 / 共20页
基坑监测核心技术专业方案及专项预算.docx_第2页
第2页 / 共20页
基坑监测核心技术专业方案及专项预算.docx_第3页
第3页 / 共20页
基坑监测核心技术专业方案及专项预算.docx_第4页
第4页 / 共20页
基坑监测核心技术专业方案及专项预算.docx_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、基坑支护工程监测方案及费用预算河南纵横勘测设计二一七年二月十四日基坑支护工程监测方案及费用预算、工程概况 本工程在睢阳区,设计勘测地下水在-12m,基坑临时未采取降水,支护体系采取放坡和土钉墙支护体系,基坑开挖深度6.65-7.60米,监测范围应为深度3倍22.8米。 工程地质地层描述第层:粉土夹粉质粘土粉土,褐黄色,湿,中密,含云母及铁质浸染,摇振反应中等,无光泽反应,干强度低,韧性低;粉质粘土,棕褐色,可塑,分布在该层中下部。地表0.3-0.5m夹砖渣和建筑垃圾。本层层厚1.30-2.50m,均厚1.94m;层底标高47.39-48.67m,均高47.88m。第层:粉土夹粉质粘土粉土,褐黄

2、色,湿,中密-密实,定性为密实,含云母及铁质浸染,摇振反应中等,无光泽反应,干强度低,韧性低;粉质粘土,棕褐色,可塑,摇振反应无,切面稍光滑,干强度中等,韧性中等,分布在该层上部和下部。本层层厚5.50-8.00m,均厚6.61m;层底标高40.35-42.35m,均高41.27m。第层:粉土褐黄色,湿,中密-密实,定性为中密,含云母及铁猛质,摇振反应中等,无光泽反应,干强度低,韧性低。本层层厚1.10-3.40m,均厚1.98m;层底标高37.57-40.58m,均高39.29m。第层:粉土夹粉质粘土粉土,褐黄色,湿,中密-密实,定性为密实,含云母及铁猛质,摇振反应中等,无光泽反应,干强度低

3、,韧性低;粉质粘土分布该层下部,棕褐色,可塑。本层层厚1.10-4.10m,均厚2.32m;层底标高37.61-39.51m,均高38.76m。第层:粉质粘土夹薄层粉土粉质粘土,灰褐色,可塑-硬塑,定性为硬塑,摇振反应无,切面光滑,干强度高,韧性高。该层上部和下部夹粉土,褐黄色,中密。本层层厚1.90-4.20m,均厚3.23m;层底标高34.71-37.30m,均高35.53m。第层:粉土夹粉质粘土粉土,褐黄色,湿,密实,含云母及铁质浸染,摇振反应中等,无光泽反应,干强度低,韧性低;粉质粘土分布在该层中部,棕褐色,可塑。本层层厚1.80-3.50m,均厚2.71m;层底标高31.87-34.

4、10m,均高32.82m。土层关键力学性质指标及地下水情况(平均厚度见剖面图) 层号 土 名 (kN/m3 ) c(kPa) (度) 厚度 1 粉土夹薄层粘土 18.7 8.4 25.67 3.0m 2 粉土夹粉质粘土 18.7 7.7 26.02 3.4m 3 粉质粘土夹薄层粉土 17.8 15.6 19.14 2.2m 4 粉土夹粉质粘土 18.8 7.1 26.89 2.4m 5 粉质粘土夹薄层粉土 18.4 18.1 21.65 3.0m 6 粉土夹粉质粘土 19.0 5.4 28.61 2.2m 场地地下水类型为潜水,据地勘汇报,地下水位在自然地面下11.2m,基坑开挖不需进行降水。

5、(起源:设计图纸)、监测目标和意义 因为地质条件、荷载条件、材料性质、地下构筑物受力状态和力学机理、施工条件和外界其它原因复杂性,岩土工程迄今为止还是一门不完善科学技术,极难单纯从理论上计算出和估计工程中可能碰到问题,而且理论估计值还不能全方面而正确反应工程多种改变。所以,在理论分析指导下有计划进行现场监测是十分必需。 监测是对工程施工质量及其安全性用相对正确之数值解释表示一个定量方法和有效手段,是对工程设计经验安全系数动态诠释,是确保工程顺利完成必需条件。在预先周密安排好计划下,在合适位置和时刻采取优异仪器和方法进行监测可收到良好效果,尤其是在工程师依据监测数据立即调整各项施工参数,使施工处

6、于最好状态,在实施“信息化”施工方面起到日益关键、不可替换作用。 经过对围护结构和周围环境监测工作,可达成以下目标: 1、立即发觉不稳定原因: 因为围护结构开挖面积大,深度改变大,支护型式多样化,地质条件差,周围环境较复杂,施工周期长,加上自然环境原因不可估计性,必需借助监测手段进行必需补充,方便立即获取相关信息,确保围护结构稳定安全。 2、 验证设计,指导施工: 经过监测能够了解支护结构内部及周围土体实际变形和应力分布,用于验证设计方案和实际情况吻合程度,并依据变形和应力分布情况来调整设计和施工,为施工提供有价值指导性意见。 3、 保障业主及相关社会利益: 围护结构开挖和地下工程施工将会对周

7、围建筑物、道路和地下管线等产生一定影响,稍一疏忽或出现问题,将带来巨大经济损失、人身安全。跟踪掌握在土方开挖和地下结构施工过程中可能出现多种不利现象,立即调整施工参数、施工工序和是否要采取应急方法等提供技术依据,对保障业主声誉及相关社会利益不受损害含有重大意义。 4、分析区域性施工特征: 经过对支护结构、周围建(构)筑物、道路、地下管线等监测数据搜集、整理和综合分析,了解各监测对象实际变形情况及施工对周围环境影响程度,分析区域性岩土变形特征及支护方法,为以后开发商以后开发项目标全方面设计和施工积累宝贵经验。 、监测方案编制依据和监测实施标准 1、 建筑地基基础设计规范GB50007-; 2、建

8、筑基坑支护技术规程JGJ120-99; 3、岩土工程勘察规范GB50021-(); 4、工程测量规范GB50026-; 5、建筑基坑工程监测技术规范GB50497-; 6、建筑变形测量规程JGJ8-; 7、建筑物沉降监测方法DGJ32/J 18-; 8、建筑地基基础工程施工质量验收规范(50202-); 9、设计院基坑支护设计图纸资料。 、监测设计标准 1、 系统性标准: 所设计多种监测项目有机结合,相辅相成,测试数据能相互进行校验; 发挥系统功效,对围护结构进行全方位、立体、实时监测,并确保监测正确性、立即性; 在施工过程中进行连续监测,确保监测数据连续性、完整性、系统性; 利用系统功效尽可

9、能降低监测点布设,降低成本。 2、可靠性标准: 所采取监测手段应是比较完善或已基础成熟方法; 监测中所使用监测仪器、元件均应事优异行率定,并在使用期内使用监测点应采取有效保护方法。 3、 和设计相结合标准: 对设计使用关键参数进行监测,方便达成深入优化设计目标; 对评审中有争议工艺、原理所包含部位进行监测,经过监测数据反演分析和计算对其进行校核; 依据设计计算确定支护结构、支撑结构、周围环境等警界值。 4、 关键部位优先、兼顾全局标准: 对支护结构体敏感区域增加测点数量和项目,进行关键监测; 对岩土工程勘察汇报中描述岩土层改变起伏较大位置和施工中发觉异常部位进行关键监测; 对关键部位以外区域在

10、系统性基础上均匀布设监测点,基坑监测采取仪器监测和巡视检验相结合方法,监测范围为基坑外边线以外1-3倍基坑开挖深度,必需时应扩大监测范围 5、 和施工相结合标准: 结合施工工况调整监测点布设方法和位置; 结合施工工况调整测试方法或手段、监测元器件种类或型号及测点保护方法或方法; 结合施工工况调整测试时间、测试频率。 6、 经济合理性标准: 在安全、可靠前提下结合工程经验尽可能地采取直观、简单、有效测试方法; 在确保质量基础上尽可能选择成本较低国产监测元件; 在系统、安全前提下,合理利用监测点之间关系,降低测点布设数量,降低监测成本。 、基坑施工监测 1、 监测项目和测点部署依据设计要求,结合施

11、工环境和工况情况,本工程监测由工程安全监测和周围环境监测两部分组成,其关键目标是掌握基坑及周围环境在施工期间变形,立即反馈给设计和施工,确保本工程及邻近构筑物安全。 其它监测项目视实际情况而定。 2、 监测点部署和量测 监测项目标点位布设参考基坑支护图及结合场地实际情况进行布设。 3、 监测实施方法 (1) 支护结构坡顶水平位移监测 基点埋设:沿围护结构边线方向设置多个基点,基点须部署在基坑开挖影响范围之外。 测点埋设:在测点位置打入水泥钉并编号,共埋设96点。 监测方法:因为本工程跨度较大,水平位移监测拟采取分段视准线法(视准线法 和监测点设站法结合)和极坐标法综合测试,具体方法以下: 分段

12、视准线法:沿基坑边选定方向线上埋设二个永久控制点,也称端点,然后在基坑边缘这二端点所连成直线(即方向线)上设置一排点(称照准点),定时监测这排点偏离固定方向距离,并加以比较,即可求出这些测点水平位移量。 极坐标法:分别设置基准点、工作点和变形监测点,基准点埋设于固定区域,稳定不动。工作点是基准点和变形监测点之间联络点,用以直接测定监测点平面坐标,经过比较历次监测所得数值,即可求得测点水平位移量,同时经过多出监测值对监测数据进行平差,校验测量结果并提升测量精度。 水平位移基准点稳定采取多点定向方法进行定时检测,正确校核。水平位移测量等级为一级。变形点中误差小于等于1.5mm。 (2)围护墙顶、及

13、周围建筑物垂直沉降监测 测点部署:共部署30个测点,道路部署22个测点,监测方法:采取二等水准测量,变形点中误差小于等于0.5mm。 (3)坑内、外地下水位监测 地下水位监测目标是了解围护结构止水情况,以预防因为渗漏水而引发坑外水土向坑内流失,从而造成基坑围护结构、周围建筑物和地下管线破坏。共布设24个监测孔,孔深11.5米(由降水井施工单位施工)。 测点埋设:用钻机将井管(直径大于150mm、周围回填好滤料)埋入在需测水位土层中。 量测方法:具体测量时,打开顶盖,用测绳量测地下水位和上次测值比较,即为地下水位改变量。监测精度:5mm。 4、监测周期、频率、估计监测总次数 A 监测周期 本工程

14、计划工期为12个月:土方开挖未知天,正负零以下土建施工估计未知天,估计总监测周期12个月。 B 监测频率 基坑土方开挖至地下室侧壁回填全过程。 监测频率:在基坑降水及开挖期间,标准上须做到一日一测;具体频率可视监测信息反馈结果进行合适调整。基坑出现险情时,随时观察。基坑施工前进行首次监测(以第一次监测数据作为基准值);基坑开挖期间,天天监测一次;基坑开挖结束后,视基坑改变和施工进度情况,每3天到30天监测一次;遇阴雨天或异常情况下合适进行加测。监测数据如达成或超出报警值应立即通报相关各方,以期立即采取有效方法确保本工程进展顺利。在施工期间,若甲方发觉周围道路有地下管线,需立即通知设计部门及监测

15、部门,进行增补监测。C 估计监测总次数 监测总周期内,估计各监测项目监测总次数51次。监测总次数可依据实际施工和变形情况作调整。 5、 控制指标确实定 满足设计计算标准; 满足监测对象安全要求,达成预警和保护目标; 满足各监测对象主管部门提出要求; 满足现行规范、规程要求; 在确保安全前题下,综合考虑工程质量和经济等原因,降低无须要资金投入。 6、 变形控制许可值 许可最大位移量为30mm,许可最大沉降量为20mm。周围建筑物变形许可值按建筑地基基础设计规范(GB50007-)要求实施。 7、监测报警值: 设计图2-2剖面围护结构坡顶水平位移、竖向位移改变累计值40mm;水平位移改变速率8mm

16、/d或连续3天改变速率超出5.6mm/d,竖向位移改变速率5mm/d或连续3天改变速率超出3.5mm/d;其它各剖面围护结构坡顶水平位移、竖向位移改变累计值25mm;水平位移改变速率5mm/d或连续3天改变速率超出3.5mm/d,竖向位移改变速率3mm/d或连续3天改变速率超出2.1mm/d; 基坑周围地下水下降累计值1000mm,改变速率500mm/d; 8、监测频率: 应严格根据基坑基坑工程监测技术规范(GB50497-)要求实施;当基坑开挖深度小于5米时,1次/2d,当基坑开挖深度大于5米时,1次/1d;底板浇筑7天内,1次/2d,底板浇筑7天14天,1次/3d,底板浇筑14天28天,1

17、次/5d,以后可逐步降低;当监测值达成上述报警值时,应立即报警,并立即上报各方,分析原因,立即处理。 8、监测数据处理及信息反馈 依据设计单位及相关规范质量要求:基坑围护进行全过程监测,确保施工安全和开挖顺利进行。 (1) 全部监测点安装埋设完成后,立即绘制测点位置图,并加强对现场测点保护,以防监测测点被破坏。 (2)对基坑周围环境监测,应在基坑开挖之前就开始,并将测得原始数据和周围现实状况统计在案;通常情况下监测频率依据监测方案,做好监测及相关特征状态统计并会同相关人员分析安全状态,在达成报警值或碰到不良天气等时加密监测。 (3)监测数据必需做到立即、正确和完整,发觉异常现象,加强监测。监测

18、数据未达成报警值期间,应向设计单位每七天提交一次书面监测结果,监测材料上应注明对应施工工况及工况平面图等施工信息,便于相关各方分析监测结果所反应情况。 (4)观察数据出现异常,应立即分析原因,必需时进行重测。 (5)对原始数据要进行分析,去伪存真后方可进行计算,并绘制观察读数和时间、深度及开挖过程曲线,按施工阶段提出简报。监测工程贯穿基坑工程一直,待全部资料背齐后,应提供完整电子版监测数据、监测时程曲线图及监测汇报。 多种原始统计、图表等均应进行检验、查对和初步分析。原始资料必需真实、可靠、完整、系统并最终分类归档。经过对野外搜集、实测原始资料进行分类、分析整理、综合归纳、研究评价,提出工程提

19、议,最终形成为工程建设服务、为拟建建筑基坑设计、施工提供可靠安全资料、文件,确保施工安全和开挖顺利进行。 10、 监测人员配置 成立项目部,设项目技术责任人、关键施工管理人员。项目技术责任人统一指挥,全方面负责,组织内外业技术工作,统一协调;施工管理人员按设计组织好现场施工,立即保质完成外业各项技术工作。(1) 项目技术责任人:李鹏飞(2) 施工管理人员:施勇江、帅庆华(3) 外业监测人员:韩孟强、刘佩文、程藏藏(4) 内业数据处理人员:施勇江、刘佩文 (5) 质量检验人员:李鹏飞 11、监测仪器设备及判定要求 监测仪器选型,要考虑最大可能需要量程并依据基坑工程 只在地下施工期内使用性质选择满

20、足安全监测要求、适宜仪器。(1) 竖向及水平位移监测仪器选择:苏一光RTS312全站仪 (2)周围沉降监测仪器选择:苏一光DSZ03水准仪 安装埋设前要进行检验和率定,绘制监测点安装埋设详图,并根据方案和埋设要求作好埋设准备、费用预算基坑安全监测时间为:估计总监测周期。监测次数按51次计算(依据国家计划委员会、建设部于二OO二年一月七日公布工程勘察设计收费管理要求(计价格10号)文相关要求计算)。 (一) 材料费 1、水位管:276m40元/m=11040元 2、接管闷头:100只8元/只=800元 3、沉降和水平位移观察点、观察墩:19200元 小计:31040元 (二) 现场成孔、埋设费

21、1、地下水位成孔费(地面上):90.0元/米276米=24840元 2、地下水位埋设费(地面上):300.0元/孔24孔=7200元 3、钻机进出场费:元 4、水平位移、沉降点埋设费:10000元 小计:44040元 (三)现场测试费 1、坡顶水平位移监测费:74元/点、次96点51次=362304元 2、围护墙顶、周围建筑物、道路沉降监测费: 50元/点、次52点51次=132600元 4、地下水位监测费:24点10元/点、次51次=12240元 5、锚索监测:29元/点4点51次=5916元小计:513060元 (四)技术工作费 513060元22%=112873.2元 预算监测费累计:696013.2元注: 1、监测费依据国家收费标准,我企业给4.6折优惠。优惠后监测费¥625933.20 46%=287929.27元 2、钻机打井材料费用为:75080.00元。 3、报价为:287929.27+75080=363009.27元。 河南纵横勘测设计 2月14日
