矿井测风工操作作业规程.doc

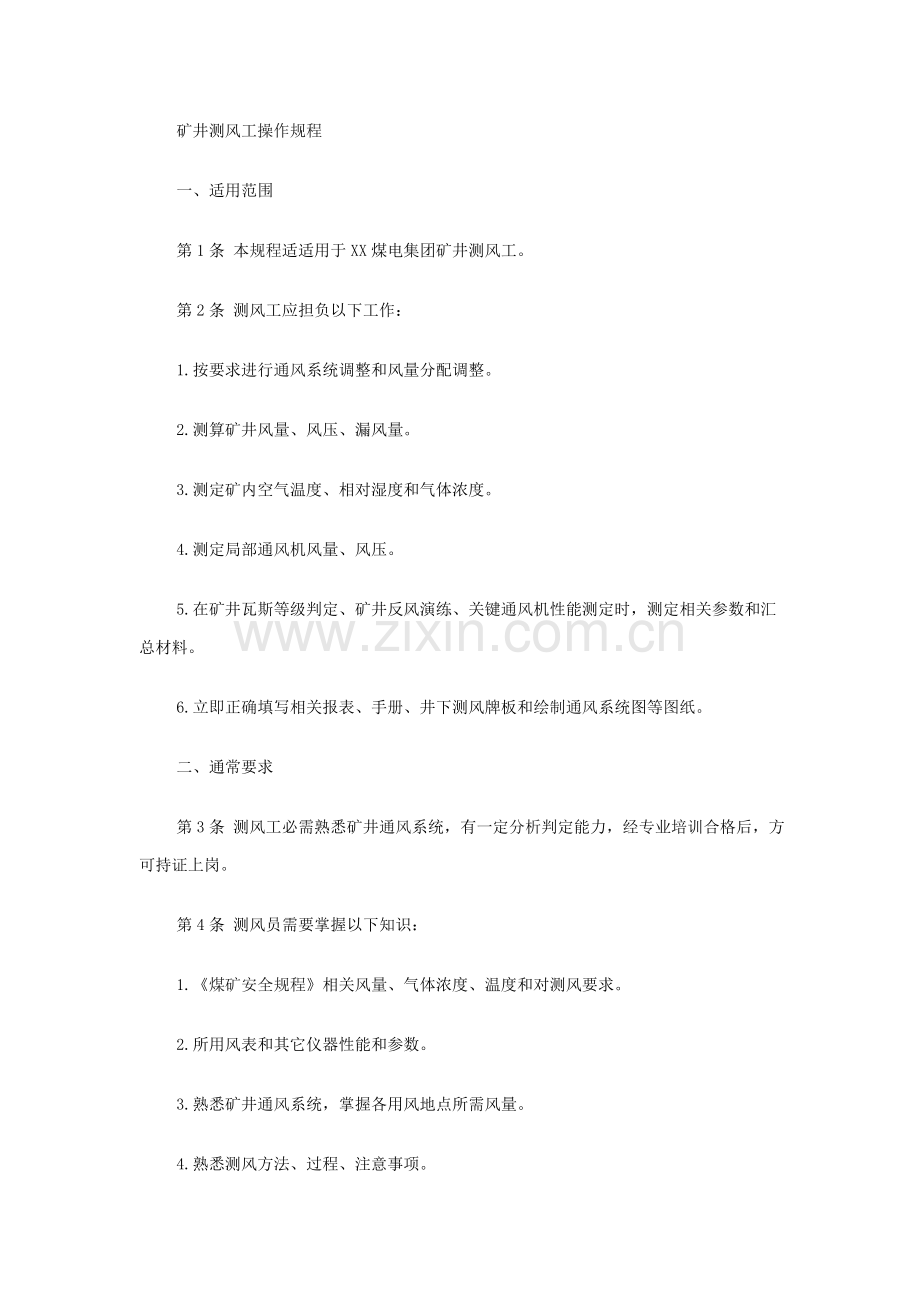

矿井测风工操作规程一、适用范围第1条 本规程适适用于XX煤电集团矿井测风工。第2条 测风工应担负以下工作：1.按要求进行通风系统调整和风量分配调整。2.测算矿井风量、风压、漏风量。3.测定矿内空气温度、相对湿度和气体浓度。4.测定局部通风机风量、风压。5.在矿井瓦斯等级判定、矿井反风演练、关键通风机性能测定时，测定相关参数和汇总材料。6.立即正确填写相关报表、手册、井下测风牌板和绘制通风系统图等图纸。二、通常要求第3条 测风工必需熟悉矿井通风系统，有一定分析判定能力，经专业培训合格后，方可持证上岗。第4条 测风员需要掌握以下知识：1.煤矿安全规程相关风量、气体浓度、温度和对测风要求。2.所用风表和其它仪器性能和参数。3.熟悉矿井通风系统，掌握各用风地点所需风量。4.熟悉测风方法、过程、注意事项。5.掌握测定瓦斯、二氧化碳、一氧化碳等气体浓度方法。6.掌握测定局部通风机风量、风压方法。7.掌握测定井下某一工作区域气候调整(即温度、湿度、风速等)方法。8.掌握测量井巷点压力(静压、速压和全压)和一段巷道通风阻力(压差)方法。9.熟悉入井人员相关安全要求。10.了解井下多种有害气体超限危害及预防知识。11.了解煤矿瓦斯、煤尘爆炸相关知识。三、安全要求第5条 遇列车和人经过或风门开启等情况时，要等候一定时间，待风流稳定后再进行测风。第6条 在有电机车架空线巷道中测风时，风表和架空线要保持100以上距离，以防触电。第7条 立即统计和换算测定结果，发觉问题应重新测定。第8条 测风时要同时测定瓦斯和二氧化碳浓度、温度等，所测结果全部应立即填入测风地点测风牌板上，测定数据应立即记入测风原始统计表中。第9条 风表叶片不得和其它物体接触、倒转或用嘴吹，风表用后应放入盒内，不得交给非测风人员管理。第10条 应按要求测风制度进行工作。必需建立测风制度，10天进行1次全方面测风，对采掘工作面和其它用风地点，应依据实际需要随时进行测风，每次测风结果全部应写在测风地点统计牌上，矿井通风部门应依据测风结果采取方法，进行风量调整。测风结果按旬报矿总工程师;按月报集团企业。四、操作准备第11条 井下测风地点选择：1.测风地点应选择在：矿井、一翼、水平进、回风巷，采区进、回风巷，采掘工作面进、回风巷，井下爆破材料库和关键机电硐室和其它需要测风地点。2.关键进、回风巷道(矿井、一翼、水平进、回风巷，采区进、回风巷)中测风工作应在测风站内进行。3.在无测风站地点需要测风时，要选择断面规整、支护良好、无空顶片帮、前后10m巷道内无障碍物无拐弯地点。第12条 依据巷道风速大小，合理选择风表种类(如高、中、微速或采取烟雾法测定)。风表适应风速范围：微速风表0.30.5m/s，中速风表0.5-10 m/s，高速风表适适用于10 m/s以上，风速低于0.3 m/s以下时用烟雾法测定。第13条 测风时风表不能距人体及巷道顶、帮、底部太近，通常应保持200以上距离。第14条 在倾斜巷道测风时，要注意使叶轮于风流方向一直保持垂直。第15条 入井前应对所用仪器、仪表进行检验。1.风表开关、回零装置和指针灵活可靠，外壳及各部位无松动，风表风表校正曲线相对应。2.皮托管中心孔和和管壁孔无堵塞，压差计玻璃管无破损、刻度尺清楚，各零件、螺钉、胶皮管齐全，各旋钮灵活可靠，注入仪器内液体合乎要求，赔偿式微压计反射镜及针尖完好。3.测压仪表、空盒气压计应经过计量判定、外壳玻璃应无破损、刻度及温度校正表应齐全、量程合乎要求;压差计或赔偿微压计不漏气，并装有酒精;精密气压计应充足电，且其读数显示要稳定;皮托管不堵塞，胶皮管气密性良好。第16条 入井前必需依据测风、测压任务带好所选择风表、秒表、便携式光学瓦斯检测仪、测压仪器及皮尺、统计本等。携带和使用仪器时，必需轻拿轻放，避免碰撞。五、操作次序第17条 本工种操作应遵照下列次序进行：检验仪器下井测风测温度测气体浓度填测风手册填测风统计牌板整理仪器上井填测风报表。测压、测空气相对湿度及测空气密度和反风时操作，应参考上述操作次序，并实施对应操作规程。六、正常操作(一)测风第18条 用侧身法测风时，测风员在测风断面内应背靠巷道壁站立，手持风表将手臂向风流垂直方向伸直，风表叶片迎向风流并和风流垂直，在断面内均匀移动。为消除人体对风速影响，应将所测得风速乘校正系数。校正系数按式(1)计算： K=S-0.4/S (1)式中，k为校正系数;S为测风巷道断面积，;0.4为测风员人体所占面积，。第19条 风表测风方法有定点测风和线路测风两种。1.定点测风：巷道断面在10以上时测120s;巷道断面为410时测60s。2.线路测风：风表在测风断面内按要求线路、要求时间(60s、120s)匀速移动。依据断面积大小线路分四线法、六线法、迂回八线法，图一所表示。(a)四线法 (b)六线法 (c)迂回八线法图1 风表测风移动路线图第20条 测风时，应先将风表记数器指针回零或记下始读数，待风表叶轮转动30s左右稳定后，同时开动风表记数器和秒表进行测定。这时记数器指针开始转动，将风表沿估计好路线按选择测定时间均匀移动，待风表移动到终点，到测定时间时，同时关闭风表记数器指针和秒表，此次测定结束。第21条 依据测得表速在风表校正曲线上查出(或依据风表校正曲线方程算出)对应真风速。第22条 每个测风断面测风应最少测3次，取其平均值。3次测量误差不应超出5%，假如测量误差大于5%，说明测风结果不符合要求，需追加1次测风。第23条 烟雾法测风，即用长100120，内径24玻璃管，内装SnCl4、TiCl4、SiCl4，用胶皮球把空气送入管内，放出白色烟雾，随风流动进行测风。测风时选一段长10m、断面规整、无弯曲巷道，一人在起点放出烟雾，另一人在终点用秒表统计下烟雾移动这段巷道所需时间，则风速按式(2)计算：v均=kL/t m/s (2)式中，L为巷道长度，m;t为时间，s;k为修正系数。第24条 测算出风速乘以巷道断面即得该断面风量值。第25条 矿井关键通风机工作用量用下述方法测定：1.在风硐内测风时，可使用自动测风仪表或超声波风速仪，也可采取皮托管和单管倾斜压差计测定风流动压，在测量断面上按面积部署48支皮托管，各自连接一台单管倾斜压差计，读出动压值，计算出平均风速。2.在关键通风机出风口测定时，轴流式通风机测风断面应选在环形扩散器断面，用等面积环原理在断面内部署测点;离心式通风机测风断面应选在扩散器出口，在断面内按网络状部署测点。测35次后，取其平均值。第26条 局部通风机工作风量用下述方法测定：1.用风表测定时，先在局部通风机吸风口前10m巷道内(图2中AA断面)用风表测风速，求得风量值;再在局部通风机后5m巷道内(图2中BB断面)用风表测风速，求得风量值，A、B断面风量差即为局部通风机工作风量。第27条 掘进工作面风量测定应在风筒出口以外1020m巷道内进行，图2中C断面;也可在风筒内c断面(图2)用皮托管、压差计测得。第28条 测定风筒百米漏风率测点部署情况图3所表示，先用皮托管、压差计分别测得B、C断面风量。风筒百米漏风率按式(4)计算：P100=Qf-Q/QfL100100 (4)式中P100为风筒百米漏风率，%;Qf为局部通风机工作风量，m3/s;Q为掘进工作面风量(风筒末端风量)，m3/s;L为风筒长度，m。第29条 矿井有效风量按式(5)计算：Q有效=Q采+Q掘+Q硐+Q其它 (5)式中，Q有效为矿井有效风量，m3/s;Q采为各采煤工作面实测风量之和，m3/s;Q掘为全风压供给各掘进工作面风量之和，m3/s;Q硐为各独立同发疯硐室实测风量之和，m3/s;Q其它为其它用风地点实测风量之和，m3/s。第30条 矿井有效风量率按式(6)计算：E= Q有效/ Q总进100 (6)式中，E为矿井有效风量率，%;Q有效为矿井有效风量，m3/s;Q掘进为矿井总进风量，m3/s。第31条 矿井外部漏风量计算可按式(7)进行：Q外掘=Q主通-Q总回 (7)式中，Q外掘为矿井外部漏风量，m3/s;Q主通为各台关键通风机排风量之和，m3/s;Q总回为各回风井风量之和，m3/s。第32条 矿井外部漏风率按式(8)计算：L= Q外喽/Q主通100 (8)式中，L为矿井外部漏风率，%;Q外漏为矿井外部漏风量之和，m3/s;Q主通为各关键通风机排风量总和，m3/s。第33条 掘进工作面风量测定应在风筒出口以外1020m巷道内进行，图2中C断面;也可在风筒内C断面(图2)用皮托管、压差计测得。(二)测压第34条 用空盒气压计测压时，应将仪器盒面平行于风流方向放置，等候1020min，一面注意指针位置，一面用手轻击气压玻璃，至指针稳定后，直接读出测点大气压力。第35条 U型压差计或U型倾斜压差计在测压前应注入蒸馏水或酒精，U型管两侧液面应处于同一水平。第36条 操作单管倾斜压差计时，应遵照以下标准：1.用单管倾斜压差计测压时，应配置皮托管和胶水管，皮托管管嘴要正对风流方向。2.测定时，先将仪器调平，把三通旋钮转到测压位置，用短管胶管排除积存于仪器中气泡，把仪器液面调到零位。确定仪器校正系数k值，然后把上风侧测点皮托管“-”端连到测压仪“+”端，把下风侧测点皮托管“-” 端连到测压仪“-”端，稳定后，读出刻度数。3.将测得读数记入统计本，同时记下测定时仪器校正系数k值，读数乘以k值即为两侧点间压差。第37条 使用精密气压计测压时，应按以下程序操作：1.电源开关拨到“电源通”位置，接通电源。2.将压差分挡置于“0”位置，选择开关拨到“电池”位置，此时显示值为电池电压，该值小于要求值时，应更换电池或进行充电。3.电压正常后，将选择开关拨到“气压差”位置，仪器通电15min后，可开始工作。4.测量绝对压力时，应将压差分挡置于“0”位置，选择开关拨到“气压”位置，此时仪器上显示数字和仪器本身标注基数代数和即为该测点绝对压力(注：显示数字前无符号为正值，有“-”号时为负值)。5.测量静压差时，将压差分挡置于“0”位置，选择开关拨到“气压差”位置，转动气压调整旋钮，使数字显示零值，再将仪器移到下一个测点，仪器显示值即为两侧点间相对静压差，正值说明第二点高于第一点，负值说明第二点低于第一点。若数字显示器上只亮小数点，说明差值超出仪器测量范围，这时将压差分挡旋到“+”200或“-”200位置，实际压差应为：P气压差=200P、气压差(P、气压差为显示器显示气压差值)。(三)其它参数测定第38条 空气相对湿度(%)可用手摇湿度计或风扇湿度计测定.1.湿度测定仪两支湿度计应完好,盒中钥匙、纱布、滴水管、查对相对湿度表应齐全。2.手摇温度计有两支相同温度计，用净水湿润纱布(湿润程度以下滴水为宜)包裹在任一支温度计水银球外面;测定时手握摇把，使其以每分钟120转转数匀速旋转12min，待读数值稳定后，读出干、湿两支温度计读数;依据干、湿温度计读数差和干温度计读数，从相对温度湿度查对表上查得相对湿度值。3.使用风扇温度计时，用发条开动风扇，以形成风速为2m/s气流，待湿温度计数值稳定后，读出干、湿温度计读数，然后查湿度表即得相对湿度值。第39条 空气密度测算方法为空盒气压计测定空气大气压力，用湿度计测定空气干温度和相对湿度，依据简化公式(9)计算空气密度，即：=(0.0034580.003473)P/T (9)式中，为空气密度，kg/m3;P为大气压力，Pa;T为空气绝对湿度，T=273+t，K;t为干温度计读数，。四、特殊操作第40条 严格按要求把风表送通风安全仪器计量站进行判定。第41条 使用单管倾斜压差计时注意事项时：1.测定时，应预防水、杂物堵塞胶皮管，预防车辆、设备、行人挤压坏胶皮管。2.仪器和胶皮管全部接点要严密，预防漏气影响精度。3.携带压差计行走时要小心，预防损坏和溢出酒精。第42条 使用精密气压计时注意事项：1.接通电源后，最少15min后仪器才能工作。2.因为气压改变使气压差示值往返跳动时，读数应取示值跳动范围内平均值。3.测定流速较大气流静压时，静压管应尽可能和气流方向平行。4.仪器使用完成后，应将电源开关关闭，切断电源。五、收尾工作第43条 填写各类报表、台帐，作好上报工作。第44条 交接班时要交代清楚工作任务完成情况及未完成工作。
