中学教学楼设计项目说明.doc

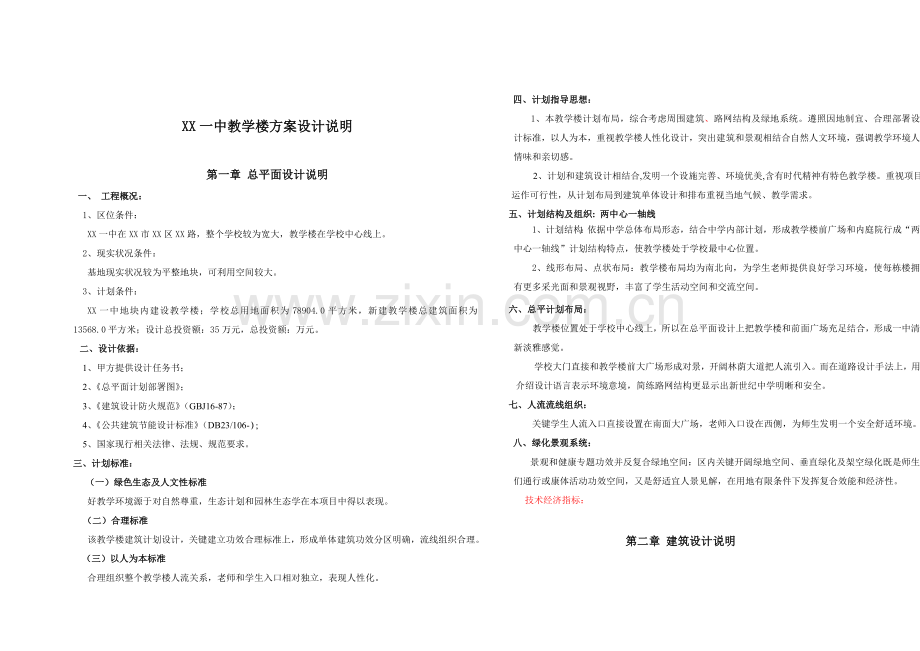

XX一中教学楼方案设计说明

第一章 总平面设计说明
一、 工程概况：
1、区位条件：
XX一中在XX市XX区XX路，整个学校较为宽大，教学楼在学校中心线上。
2、现实状况条件：
基地现实状况较为平整地块，可利用空间较大。
3、计划条件：
XX一中地块内建设教学楼；学校总用地面积为78904.0平方米，新建教学楼总建筑面积为13568.0平方米；设计总投资额：35万元，总投资额：万元。
二、设计依据：
1、甲方提供设计任务书；
2、《总平面计划部署图》；
3、《建筑设计防火规范》（GBJ16-87）；
4、《公共建筑节能设计标准》（DB23/106-）；
5、国家现行相关法律、法规、规范要求。
三、计划标准：
（一）绿色生态及人文性标准
好教学环境源于对自然尊重，生态计划和园林生态学在本项目中得以表现。
（二）合理标准
该教学楼建筑计划设计，关键建立功效合理标准上，形成单体建筑功效分区明确，流线组织合理。
（三）以人为本标准
合理组织整个教学楼人流关系，老师和学生入口相对独立，表现人性化。
四、计划指导思想：
1、本教学楼计划布局，综合考虑周围建筑、路网结构及绿地系统。遵照因地制宜、合理部署设计标准，以人为本，重视教学楼人性化设计，突出建筑和景观相结合自然人文环境，强调教学环境人情味和亲切感。
2、计划和建筑设计相结合,发明一个设施完善、环境优美,含有时代精神有特色教学楼。重视项目运作可行性，从计划布局到建筑单体设计和排布重视当地气候、教学需求。
五、计划结构及组织: 两中心一轴线
1、计划结构：依据中学总体布局形态，结合中学内部计划，形成教学楼前广场和内庭院行成“两中心一轴线”计划结构特点，使教学楼处于学校最中心位置。
2、线形布局、点状布局：教学楼布局均为南北向，为学生老师提供良好学习环境，使每栋楼拥有更多采光面和景观视野，丰富了学生活动空间和交流空间。
六、总平计划布局：
教学楼位置处于学校中心线上，所以在总平面设计上把教学楼和前面广场充足结合，形成一中清新淡雅感觉。
学校大门直接和教学楼前大广场形成对景，开阔林荫大道把人流引入。而在道路设计手法上，用介绍设计语言表示环境意境，简练路网结构更显示出新世纪中学明晰和安全。
七、人流流线组织：
关键学生人流入口直接设置在南面大广场，老师入口设在西侧，为师生发明一个安全舒适环境。
八、绿化景观系统：
景观和健康专题功效并反复合绿地空间：区内关键开阔绿地空间、垂直绿化及架空绿化既是师生们通行或康体活动功效空间，又是舒适宜人景见解，在用地有限条件下发挥复合效能和经济性。
技术经济指标：

第二章 建筑设计说明

一、设计依据：
1. 使用规范及设计要求：
1、甲方提供设计任务书；
2、《民用建筑设计通则》（GB50352-）；
3、《公共建筑节能设计标准》（DB23/106-）；
4、《建筑设计防火规范》（GBJ16-87）；
5、国家现行相关法律、法规、规范要求。
2. 本工程为改建项目，工程使用性质为文教类，建筑耐火等级为二级，抗震设防烈度为8级。
二、建筑设计：
1.设计理念：
1.1 依据中学功效要求,设计符合要求功效齐全平面，本设计出发点就是人性化，创新及明确性，所以建筑平面设计考虑多面性，努力争取在基础功效上有所创新。
1.2 合理组织内部功效空间，平面紧凑,动静分区，各行为空间专用性明确，符合师生行为特征。设计局部小空间来利有效组织内部流线。
1.3 突出生态和以人为本标准，经过垂直绿化来增加空间趣味感，发明出符合中学生心理教学空间。
2. 功效分区和平面部署：
2.1教学楼为“井”字形平面，东西向长 70.0 米，南北向长 74.2 米。教学楼总进深 41.2米，外廊宽 3.0 米，教室平面长×宽尺寸为 10.0 米×8.0 米，阶梯教室半径为10.5 米。南北两排为教学区，西侧中间连接部分为老师办公区和厕所区域。楼内设一部电梯。南北两排各设置六间标准老师；主入口大厅设在二楼处作为人流集散公共大厅。阶梯教室单独部署，这么方便人流集散和外部人员使用。在教学楼三层以上东南角设计了学生休息交流区，便于学校交流和休息， 满足现代素质教育要求。
2.2 “井”字形教学楼第一层为架空，在三楼西北角用连廊和现代教学中学连接。
2.3 拟设计为钢结构全玻璃连廊，增强整体建筑虚实变换效果，营造视线通透性，提升校园景观层次。
2.4 剖面设计
教学楼为地上 6 层建筑，无地下室，各层层高为 3.6 米，建筑总高 21.6m（主体部分）；阶梯教室为地上2层建筑，无地下室，各层层高为4.5米，建筑总高为9.0米。
2.5 竖向交通设计
本工程竖向交通以步梯为主， 设楼梯四部， 分布于四个角处，能够满足紧急疏散要求。在主入口处旁设电梯一部，关键供五、六层人员使用。
2.6 建筑关键使用材料
a、外墙：钢筋混凝土框架结构， 外墙采取混泥土空心砌块墙 240mm厚， 外饰面为瓷砖。
b、内墙体： 教学楼内墙，框架采取加气混凝土砌块200mm厚，乳胶漆涂料面层。
c、屋面防水保温为：干铺无纺聚酯纤维布一层 30厚挤塑聚苯乙烯塑料板保温隔热层 高聚物防水卷材2MM。
d、卫生间和开水间： 采取聚氨脂涂膜柔性防水、涂膜厚度为 2mm，分两次涂刷。四面垂直面应涂起 150 高；卫生 间管线穿楼板处，均应预埋防水套管。
e、其它防水： 为避免外墙雨水渗漏，室内地面下标高-0.13 处做水泥砂浆防潮层 10mm 外墙抹灰中宜掺 3% 防水粉。
2.7 建筑关键装修做法：
1、墙体： 本工程墙体装修作法关键有：
（1） 外墙 外墙采取瓷砖饰面做法。
（2） 内墙 乳胶漆涂料面层。
a)教室，办公室，走廊，大厅，楼梯间内墙做法：乳胶漆涂料面层，1：0.5：3 水泥石灰膏砂浆抹面，压实赶光； 9 厚 1：0.5：3 水泥石灰膏砂浆打底打毛； 基层墙体；
b)卫生间，开水间内墙做法： 白水泥搽缝； 釉面砖； 9 厚 1:0.5:3 水泥石灰混合砂浆扫毛打底，刷素水泥浆一道； 5 厚 1:0.5:3 水泥石灰混合砂浆压实抹光 基层墙体
2、楼 地面： 建筑物室内地面均采取水泥沙浆地面，10厚防滑彩色釉面砖300X300关键工程做法以下：
（1）地面
a) 教室，办公室，走廊，大厅地面做法：10厚防滑彩色釉面砖铺实拍平，1:1 水泥砂浆擦缝 30 厚， 1：4 干硬性水泥沙浆结合层， 20 厚无机铝盐防水素浆分两次抹面找平磨光； 150 厚卵石灌 M2.5 混合砂浆；素土扎实。
b) 卫生间，开水间地面（比走廊地面底 20mm）10厚防滑彩色釉面砖铺实拍平，1:1 水泥砂浆擦缝 1：4 干硬性水泥沙浆结合层 ，2 厚聚氨酯防水涂料涂两遍，四面沿墙上翻 150 高； 基层处理剂一遍 20 厚 1：2.5 水泥砂浆找平； C15 豆石混凝土找破 0.5%； 150 厚卵石灌 M2.5 混合砂浆；素土扎实 。
c) 楼梯间地面 20 厚花岗岩地面； 30 厚 1：4 干硬性水泥沙浆结合层； 20 厚无机铝盐防水素浆； 150 厚卵石灌 M2.5 混合砂浆； 素土扎实；
（2）楼面
a)走廊，教室，办公室，大厅楼面做法：10厚防滑彩色釉面砖铺实拍平，1:1 水泥砂浆擦缝； 30 厚 1：4 干硬性水泥沙浆结合层； 现浇混凝土楼板，随打随抹光；
b) 卫生间，开水间楼面（比走廊地面底 20mm）10厚防滑彩色釉面砖铺实拍平，1:1 水泥砂浆擦缝，1：4 干硬性水泥沙浆结合层 ，2 厚聚氨酯防水涂料涂两遍，四面沿墙上翻 150 高； 基层处理剂一遍 20 厚 1：2.5 水泥砂浆找平； 20 厚无机铝盐防水素浆分两次抹面找平磨光； 现浇混凝土楼板，随打随抹光；
c)楼梯间楼面： 20 厚花岗岩地面； 30 厚 1：4 干硬性水泥沙浆结合层； 20 厚无机铝盐防水素浆分两次抹面找平磨光； 现浇混凝土楼板，随打随抹光。
（3）顶棚：
a) 走廊，教室，办公室，大厅顶棚做法： 刮腻子两遍； 3 厚 1：0.5：3 水泥石灰膏砂浆抹面，压实赶光； 5 厚 1：0.5：3 水泥石灰膏砂浆打底打毛；
b) 卫生间顶棚做法： 钢筋混凝土楼板清理洁净 10 厚 1：1.4 水泥石灰混合砂浆压实抹光 2 厚麻刀石灰面，刮腻子二遍 。
3、立面造型设计：
在设计上，既强调建筑对外部景观利用，同时也重视本项目建筑本身应成为外部大环境中一处亮丽景点。该建筑地理位置突出，周围视野开阔。经过总平单体错落布局、立面简练体量改变，形成由南到北展现地高低群体天际轮廓线；地块单体建筑造型强调大气、简练、稳重和时代感特点，努力争取一个现代之美，抛弃具体符号，利用点线、面结合和对比及透明玻璃、挑板、遮阳板等，无不强调现代建筑轻、飘、薄和透，更突出了设计对于人性尊重。

第三章 结构设计说明
一、设计依据
1、依据《建筑结构可靠度设计统一标准》（GB50068-）要求，本工程地基基础工程及主体结构工程设计使用年限为50年，建筑结构安全等级为二级。
2、 依据《建筑工程抗震设防分类标准》（GB50223-）要求，本工程建筑抗震设防类别为乙类。
3、 依据《建筑抗震设计规范》（GB50011-）要求，龙岩市抗震设防烈度为6度，设计基础地震加速度为0.05g，设计地震分组为第一组。
4、 龙岩地域50年一遇基础风压值Wo=0.35kN/m2。1一遇基础风压值Wo=0.45kN/m2。地面粗糙度类别为B类。
二、关键设计规范及计算程序
1、《建筑结构荷载规范》（GB50009-） 。
2、《混凝土结构设计规范》（GB50010-）。
3、《建筑抗震设计规范》（GB50011-） 。
4、《建筑地基基础设计规范》（GB50007-）。
5、《建筑桩基技术规范》（JGJ94-）。
6、《钢结构设计规范》（GB50017-）
计算程序：主体结构采取中国建筑科学研究院PKPMCAD工程部开发“建筑结构空间有限元分析和设计软件SATWE”
三、关键建筑材料
1. 混凝土：梁板强度等级C30～C25，墙柱强度等级C40～C25。
2. 钢筋：HPB235级、HRB335级、HRB400级。
3. 钢板、型钢：Q235B。
4. 焊条：E43型、E50型。
5. 填充墙砌体：加气混凝土砌块。
四、 关键使用活荷载标准值

会议室、办公室、教室
2.0 KN/m2
不上人屋面
0.5 KN/m2
走廊、楼梯
3.5 KN/m2
空调机房、电梯机房、配电机房
7.0 KN/m2
公共卫生间
2.0 KN/m2
灵活部署隔墙荷重
1.0 KN/m2
上人屋面
2.0 KN/m2

五、上部结构选型
本工程为单体多层建筑；结构关键采取钢筋混凝土框架结构体系。
建筑柱部署标准关键考虑建筑功效需要和结构选型合理性，并作为关键承重和抗侧力构件；使建筑结构平面和竖向基础规则,结构部署符合刚度上下改变连续、均匀标准，符合抗震概念设计总体要求，各结构构件抗震等级按现行规范确定。

第四章 给排水设计说明
一、设计依据：
1、《民用建筑设计防火规范》GB50016-
2、《建筑给排水设计规范》GB50015-
3、《室外给水设计规范》GB50013-
4、《室外排水设计规范》GB50014-
5、《建筑灭火器配置设计规范》GB50140-
6、等其它排水设计等相关规范进行编制。
二、 设计内容
建筑室内、室外给水、污水、雨水等系统设计，消防给水系统，建筑灭火器配置。
三、 建筑概况
本工程为多层教学楼。

四、室外给水设计：
1、 用水定额：师生人员：40L/人.天，使用时间8小时，时改变系数：1.5.
2、 室外用水量汇总表：

用 水
类 别
用水标准

用 水 量
备 注
最大日(m3)
最大时(m3)
1
生 活
40L/人.d
120
22.5
Kh=1.5
2
浇洒道路和绿化用水
1.5L/次. m2
20.0

天天2次
3
未预见水量
按总用水量10%计
14

4
合 计

154
28.88

(2)消防用水量；见下表

用水类别
室 内
火灾延续时间
总用水量
1
室内消火栓
15L/S
2小时
108 m3/次
2
室外消火栓
30L/S
2小时
216m3/次
3、给水系统：
室外采取消防、生活适用给水管网。设计自室外不一样市政路给水管网各引一路DN150给水管作为本工程给水管道。室外消防用水由设置在该环状管网室外消火栓提供。室外浇洒道路和绿化用水直接从该管网接入。
五、室外排水设计：
1．室外生活污水：污水量为生活给水量80％：125m3/d.
室外污水由设置在室外钢筋混凝土化粪池处理后排至市政污水管道中。
2．室外雨水设计：
采取福建省城市暴雨强度公式中漳州市暴雨强度公式：
q=1432.348X(1+0.582LgP)/ (t+4.560)0.633(L/s.ha)
≈310(L/s.ha).
总降雨量：Q = ψ·q·F=347(L/s)
其中：P 设计重现期 （P=2年）
ψ 平均径流系数 （ψ=0.7）
F 汇水面积 （F=0.42ha）
t 地面集水时间 （t=20min）
室外雨水经雨水管搜集后直接排至市政路市政雨水管道中。
六、 室内给排水设计：
1、用水量：给水量见前用水量汇总表。
给水系统：室内生活给水采取学校原有给水环网直接供给。
2、 室内消防给水：
a.室内给水采取学校原有临时高压给水环网供给。
b.室内消火栓设计流量为：10L/s.火灾延续时间为2小时。
c.系统组成：消防水池，室内消火栓系统由消火栓加压泵两台（一
用一备），屋面消防水箱，室内消火栓，管网及室外水泵结合器等组成。各单体室内消火栓处均设有消防泵开启按扭。
3、室内排水为雨水，污水分流制系统。
a.室内污水经污水管网搜集后排至室外化粪池处理后排入学校原有污水管网。
b.屋面雨水采取外排方法，屋面雨水经过雨水斗搜集,经雨水立管搜集排入室外雨水管道。

第五章、电气设计说明
一、设计依据
1、《民用建筑电气设计规范》JGJ/T16—
2、《中小学建筑设计规范》GBJ99-86
3、《建筑设计防火规范》GB 50016-
4、《公共建筑节能设计规范》GB 50189-
5、其它专业及业主所提条件
二、设计内容
建筑物照明、动力、语音和数据、电视、防雷、接地、校园广播。
三、供电系统
该工程为二类公共建筑，其中应急照明用电负荷等级为二级,其它为三级.
本设计采取市政低压380/220电源供电，在体育馆一层设配电室，0.4KV电源引至各栋楼总配电箱，总计算容量约800KW。
四、照明设计
正常照明照度根据中国现行规范要求相关标准设计，校室及公共场所以高效节能荧光灯为主。教室照度约为300LX,办公室照度约为400LX.
在公共走道及关键设备房间、会议室设应急灯具，应急时间不少于90分钟。
五、导线选型及敷设
干线：室外采取YJV22—1KV电缆直埋敷设，室内采取YJV—1KV或BV—0.75kV穿钢管或桥架内沿管道井、墙敷设。支线均采取BV—0.75kV穿阻燃型PVC管沿楼板、墙暗敷设。
六、防雷、接地
本工程按二类防雷要求设计，在屋面及屋面四面设人工避雷带，高出屋面金属构件应和避雷带焊通，利用柱内二根以上主筋作防雷引下线，利用基础主筋作接地体，全部进出建筑物金属管道、 金属构件均应和接地体作总等电位联结，接地电阻小于1Ω，低压配电装置接地型式采取TN－S系统。每幢总进线及插座回路采取漏电保护，每幢动力箱处设总等电位联结箱，卫生间作局部等电位联结。
七、弱电智能化
有线电视
有线电视节目均由市有线电视台引来，按860MHZ邻频道传输方法设计，在校区内设一总有线电视前端箱，用户终端电平控制在68±4dB，各功效房间按需配置终端插座。
安保系统
在本学校各出入口、操场内设保安监视摄像机。全部摄像机电源，由主机供给。中心主机系统采取全矩阵系统，全部摄像点应同时录像。录像机选择二十四小时长延时录像机。每个一般监视点设2SC25镀锌钢管，带云台监视点设3SC25镀锌 钢管，暗敷在楼板或墙内。图像质量按五级损伤制评定，图像质量不应低于4分。图像水平清楚度：黑白电视系统不应低于400线，彩色电视系统不应低于270线。图像画面灰度不应低于8级。
广播系统
在本学校操场上及各楼梯口设广播终端,主机设在入口门卫处.

第六章、通风和空调设计

一、 设计依据
1. 《采暖通风和空气调整设计规范》（GB50019-）
2. 《民用建筑设计防火规范》（GB50045-95）
3. 建筑专业提供方案图
二、 设计内容
1. 多层公建通风、防排烟设计；
2. 公建空调设计。
三、 通风、防排烟设计
1. 高低压变配电室等设备用房设机械送排风系统，以满足平时通风要求；
2. 下列情况之一通风、空调系统风管道设70℃防火阀：
a) 管道穿越防火分区隔墙处；
b) 穿越通风等关键或火灾危险性大隔墙和楼板处；
c) 垂直风管和每层水平风管交接处水平管段上；
d) 穿越变形缝两侧。
2. 通风、防排烟系统风管均采取镀锌铁皮制作，保温材料应采取不燃或难燃材料。

第七章、消 防 专 篇

一、建筑设计
（一）设计依据
《民用建筑设计防火规范》GB50045-95及其它相关设计规范进行设计。
（二）建设项目概况
本项目总建设总建筑面积为13568.0平方米。
此次方案是多层公建。阶梯教室为2层，教学楼为6层。
建筑总高度：教学楼最高为：21.6米。
（三）各层使用性质：
教学楼二楼以上为教室、办公室等，底层为架空。
（四）总平面布局
地块地形基础平坦，建筑间距满足防火要求。
（五）单体设计
该建设项目外墙为混泥土空心砌块墙 240mm厚，内墙采取加气混凝土砌块200mm厚，均能满足二级耐火等级要求，装修材料外墙选择瓷砖；室内选择乳胶漆涂料，地砖或水泥地等不燃、难燃材料，公共空间门厅顶棚采取轻钢龙骨矿棉板。
二. 给排水设计
1.消防给水
学校各建筑设消火栓给水系统。
1) 消防用水量：室内消火栓系统20L/S，灾连续时间为2小时；室外消火栓给水不少于15L/S ；自动喷淋给水大于40.00L/S,火灾连续时间为1小时。

类别
流 量
火灾延续时间
用水量
室外消火栓用水
30升/秒
2小时
216吨
室内消火栓用水
40升/秒
2小时
288吨
自动喷淋用水
40升/秒
1小时
144吨
室外消防用水由市政管网提供，室内消火栓、喷淋给水储存在消防水池里，累计432吨。
2) 消火栓系统： 系统采取临时加压系统，各立管联成环状管网。消火栓口径Φ19mm,衬胶尼龙带长25m，开启消防按钮指示灯一只，铝合金框、玻璃门面。屋顶水箱储有消防前十分钟用水量18m3,并有确保平时不被动用设施。
3) 喷淋系统：自动喷淋头灭火系统立管管径采取Φ150mm，每层横支干管采取Φ125mm，地下室设备用房设若干套湿式报警装置，每层平面各防火分区均设有水流指示器，以显示各区火警位置。
三. 电气设计：
1. 在地上一层设置消控室，各消火栓箱内按钮可直接开启消防泵进行灭火救灾。
2. 在消防控制室内还设有消防电话系统，消防广播系统各一套，以利在防火救灾时指挥和控制。在消防水泵房、变配电所、柴油发电机房、消防电梯机房、防排烟机房及关键空调通风机房等处设固定消防专用电话分机，手动火灾报警按钮处设置电话塞孔。
3. 每个防火分区均设置手动火灾报警按钮，从一个防火分区内任何位置到最邻近一个手动火灾报警按钮距离均小于25m。全部报警信号均经过总线进入火灾 报警控制器
四、暖通消防设计
1. 通风、空调系统风管道设70℃防火阀：
e) 管道穿越防火分区隔墙处；
f) 穿越通风等关键或火灾危险性大隔墙和楼板处；
g) 垂直风管和每层水平风管交接处水平管段上；
h) 穿越变形缝两侧。
2. 通风、防排烟系统风管均采取镀锌铁皮制作，保温材料应采取不燃或难燃材料。

第八章、节能设计专篇

一、建筑节能设计
（一）设计依据
《公共建筑节能设计标准》GB50189-。
国家及地方相关规范、标准、法规。
（二）建筑设计
1、在总平面计划上，综合考虑朝向、风向关系，努力争取达成良好自然通风，充足日照，并强调室内通风及蓄热，将各栋楼部署成南北向。
2、在满足平面功效合理同时，尽可能降低外墙面凹凸。
3、在单体设计时在满足功效及立面造型需要同时，重视控制外窗面积，并进行窗节能设计。

第九章、环 保 专 篇

一、建筑部分
1、生活水池和消防水池分开设置，生活水池选择玻璃钢水池，以确保生活用水水质要求。
2、结合各个建筑景观设计及周围绿地，合适种植大乔木，小灌木等适应当地域树种，结合休闲绿地，发明宜人学校环境。同时能起到很好隔声减噪作用。
二、给排水部分
1、 设计依据：
1）《中国环境保护法》
2）《基础建设项目环境保护护理措施》
3）《基础建设项目环境保护、设计要求》
4）国家相关环境保护要求
2、 噪音处理：
风机、水泵等设备均由各专业选择优异设备做好减振降噪处理，使噪音低于55dB，水泵房、发电机房等房间墙面、天棚采取矿棉隔音。
3、 污水处理
污水排放采取雨、污分流制，生活污水经化粪池处理后排入市政污水管网。
三、暖通环境保护设计
1、 消音：
全部设备均选择高效、节能、低噪音和低振动，对噪音较大风机采取隔音消音处理，包含设置通风机房、风管上设消音静压箱等。
2、 隔振：
对有振动设备采取隔振方法，包含采取橡胶或弹簧减振器，弹簧吊架、柔性接头等
3、 排放：
（1）柴油发电机组配置排烟消声装置，排烟管接至屋面排放。
（2）空调凝结水设置管集中排放。
（3）全部排风尽可能排向人员呼吸线以上。
