联锁管理新规制度.doc

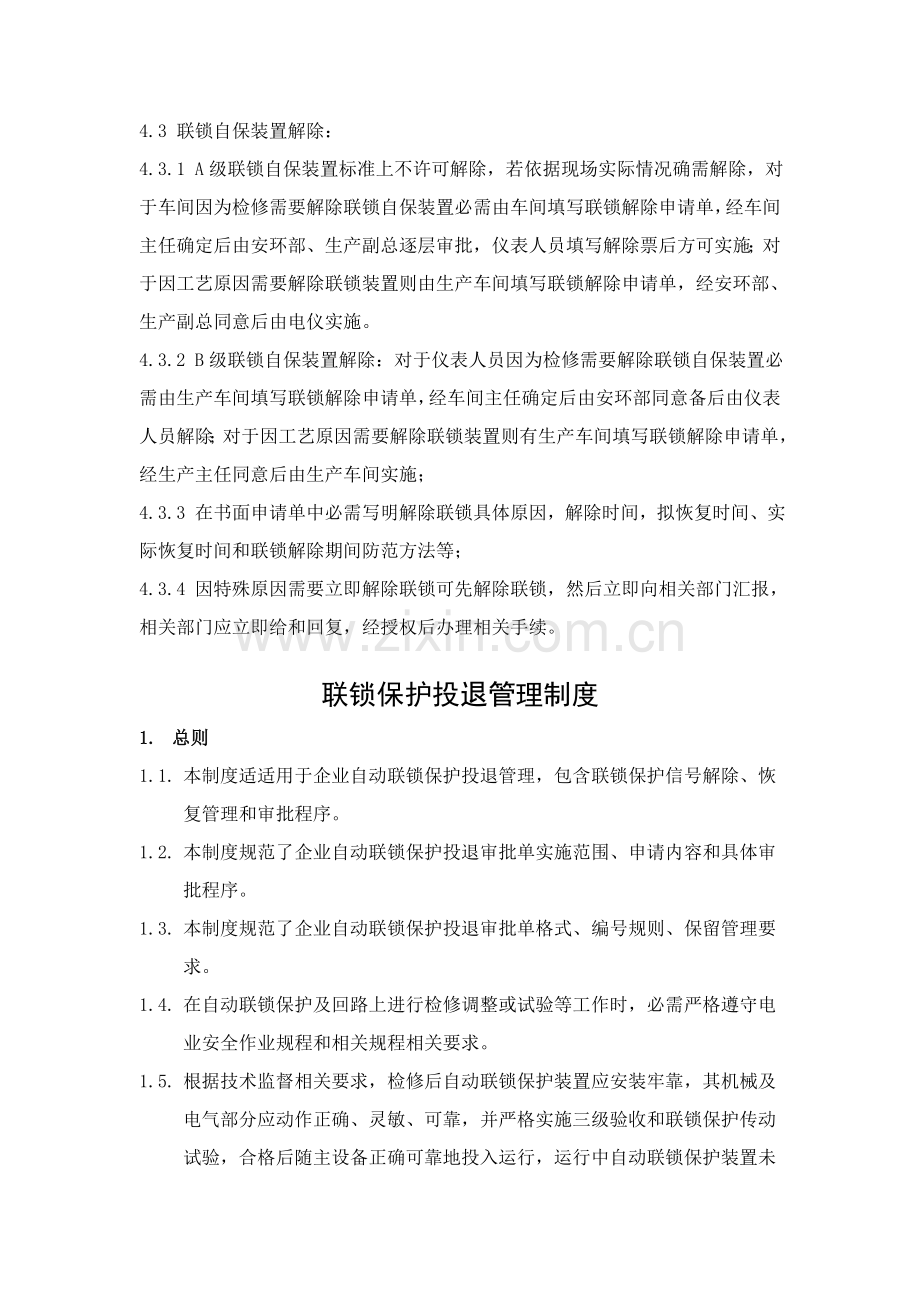

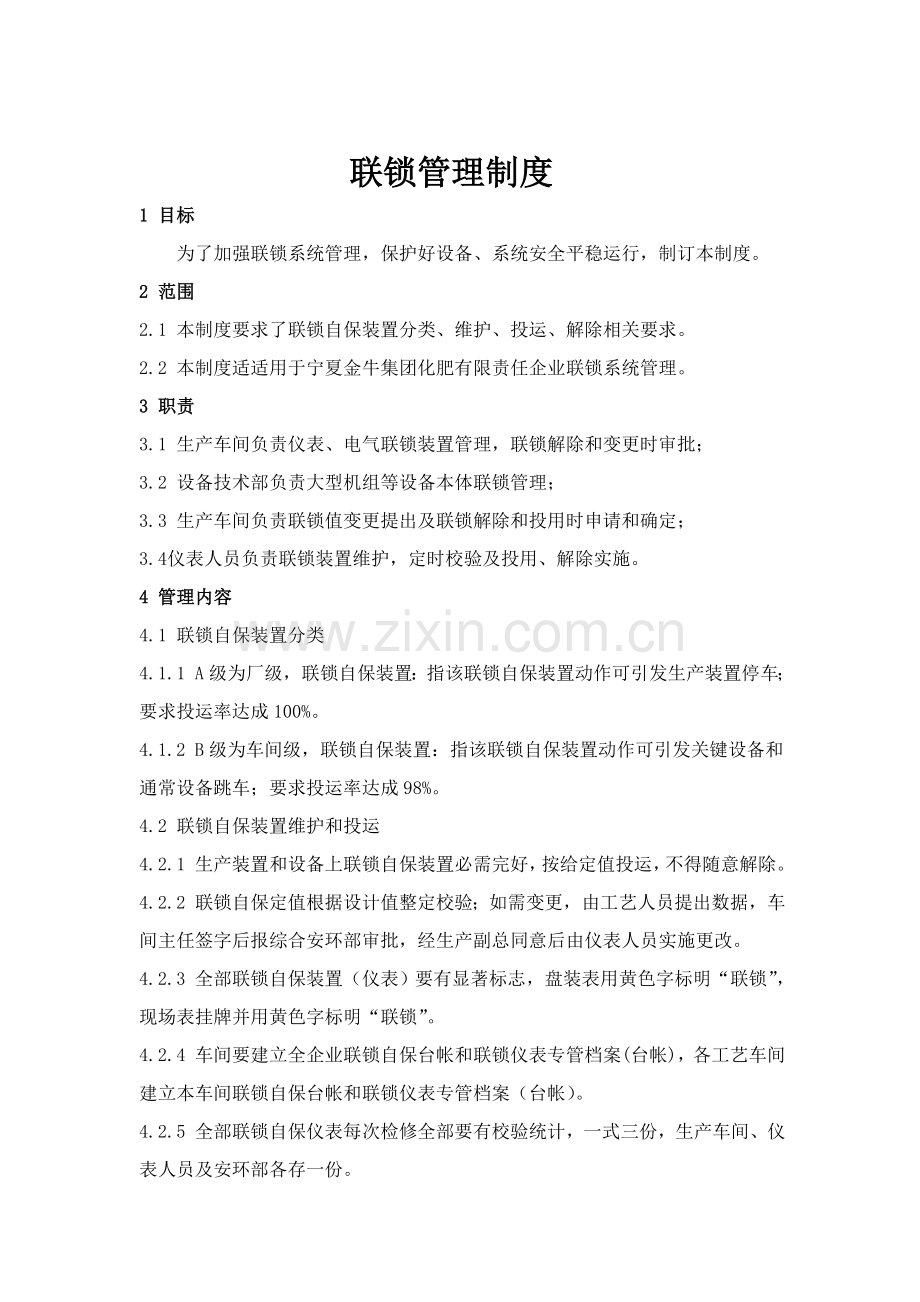

联锁管理制度1 目标为了加强联锁系统管理，保护好设备、系统安全平稳运行，制订本制度。2 范围2.1 本制度要求了联锁自保装置分类、维护、投运、解除相关要求。2.2 本制度适适用于宁夏金牛集团化肥有限责任企业联锁系统管理。3 职责3.1 生产车间负责仪表、电气联锁装置管理，联锁解除和变更时审批；3.2 设备技术部负责大型机组等设备本体联锁管理；3.3 生产车间负责联锁值变更提出及联锁解除和投用时申请和确定；3.4仪表人员负责联锁装置维护，定时校验及投用、解除实施。4 管理内容4.1 联锁自保装置分类4.1.1 A级为厂级，联锁自保装置：指该联锁自保装置动作可引发生产装置停车；要求投运率达成100%。4.1.2 B级为车间级，联锁自保装置：指该联锁自保装置动作可引发关键设备和通常设备跳车；要求投运率达成98%。4.2 联锁自保装置维护和投运4.2.1 生产装置和设备上联锁自保装置必需完好，按给定值投运，不得随意解除。4.2.2 联锁自保定值根据设计值整定校验；如需变更，由工艺人员提出数据，车间主任签字后报综合安环部审批，经生产副总同意后由仪表人员实施更改。4.2.3 全部联锁自保装置（仪表）要有显著标志，盘装表用黄色字标明“联锁”，现场表挂牌并用黄色字标明“联锁”。4.2.4 车间要建立全企业联锁自保台帐和联锁仪表专管档案(台帐)，各工艺车间建立本车间联锁自保台帐和联锁仪表专管档案（台帐）。4.2.5 全部联锁自保仪表每次检修全部要有校验统计，一式三份，生产车间、仪表人员及安环部各存一份。4.3 联锁自保装置解除：4.3.1 A级联锁自保装置标准上不许可解除，若依据现场实际情况确需解除，对于车间因为检修需要解除联锁自保装置必需由车间填写联锁解除申请单，经车间主任确定后由安环部、生产副总逐层审批，仪表人员填写解除票后方可实施；对于因工艺原因需要解除联锁装置则由生产车间填写联锁解除申请单，经安环部、生产副总同意后由电仪实施。4.3.2 B级联锁自保装置解除：对于仪表人员因为检修需要解除联锁自保装置必需由生产车间填写联锁解除申请单，经车间主任确定后由安环部同意备后由仪表人员解除；对于因工艺原因需要解除联锁装置则有生产车间填写联锁解除申请单，经生产主任同意后由生产车间实施；4.3.3 在书面申请单中必需写明解除联锁具体原因，解除时间，拟恢复时间、实际恢复时间和联锁解除期间防范方法等；4.3.4 因特殊原因需要立即解除联锁可先解除联锁，然后立即向相关部门汇报，相关部门应立即给和回复，经授权后办理相关手续。联锁保护投退管理制度1. 总则1.1. 本制度适适用于企业自动联锁保护投退管理，包含联锁保护信号解除、恢复管理和审批程序。1.2. 本制度规范了企业自动联锁保护投退审批单实施范围、申请内容和具体审批程序。1.3. 本制度规范了企业自动联锁保护投退审批单格式、编号规则、保留管理要求。1.4. 在自动联锁保护及回路上进行检修调整或试验等工作时，必需严格遵守电业安全作业规程和相关规程相关要求。1.5. 根据技术监督相关要求，检修后自动联锁保护装置应安装牢靠，其机械及电气部分应动作正确、灵敏、可靠，并严格实施三级验收和联锁保护传动试验，合格后随主设备正确可靠地投入运行，运行中自动联锁保护装置未经审批任何人全部无权进行投退操作。1.6. DCS/PLC控制系统联锁保护投退均参考本制订实施。2. 自动联锁保护投退标准2.1依据自动联锁保护系统中对安全、经济运行状态所起作用关键程度，将自动保护及联锁系统划分为关键自动联锁保护和一般自动联锁保护。关键自动联锁保护包含：液氨温度、压力、液位，在线监测保护及其它关键辅助设备联锁保护。一般自动联锁保护指通常辅助设备联锁保护。2.2在机组或设备运行过程中，关键自动联锁保护需要投退时，根据自动联锁、保护投退审批步骤实施。2.3因检修工作需要对一般自动联锁保护投退时，由工作责任人汇报专业专工，专工对联锁保护投退必需性进行审定，同时请示部门主任同意，在工作票安全方法栏逐项填写。 2.4因系统工况或运行方法不能满足要求需要对一般自动联锁保护投退时，由运行专工提出书面申请，根据自动联锁、保护投退审批步骤实施。2.5设备运行中发生自动联锁保护装置故障，检修人员必需办理工作票并快速处理。关键保护在机组运行过程中严禁退出，其它保护装置被迫退出运行时，必需在二十四小时内恢复。2.6机组开启前进行自动联锁保护试验需投退自动联锁保护或强制信号时，根据联锁保护试验卡具体要求，由运行值班员提出，并在自动联锁保护信号强制统计本统计且共同签字后，自感人员根据要求配合投退或强制，工作结束后立即恢复并注销。运行和自感人员在机组开启前认真检验保护联锁投入情况，确定全部自动联锁保护已正确投运，强制信号已释放。2.7在事故处理紧急情况下或夜间、节假日期间，发生危及机组或设备安全运行情况，需临时投退自动联锁保护或强制信号时，由值班主任请示生产副总同意，相关检修、运行值班人员在自动联锁保护信号强制统计本登记并签字确定后，自感人员根据要求配合投退或强制，事后由申请人立即补办审批手续。3. 自动联锁保护投退审批程序3.1依据工作需要，首先由申请人填写自动联锁保护投退审批单，一式两份，写清需要投退自动联锁保护内容及申请投退时间，推行审批签字程序后提交值班主任。3.2值班主任接到自动联锁保护投退审批单后，仔细审阅具体内容，必需时设备技术部专工进行沟通，确定申请投退保护联锁具体内容，初审无误后签字。3.3自动联锁保护投退审批单须经设备技术部责任人审核签字。3.4自动联锁保护投退审批单必需经生产副总同意后值班主任方可安排许可工作，申请人接到同意后自动保护投退许可审批单后，安排工作人员进行自动联锁保护投退，实施过程中专业人员监护到位。3.5自动联锁保护投退实施结束后，实施人和监护人在审批单上签字确定，注明联锁保护投退具体时间。3.6在工作结束后需要恢复自动联锁保护时，由申请人提出申请，注明申请投入时间。3.7工作结束后，检修和运行做好交底统计和联锁保护审批单归档工作。并立即通知相关领导。 自动化联锁保护管理制度1、为确保装置安全平稳运行，加强装置设备自动化联锁保护（以下简称联锁）管理，使装置在受控状态下运行，特制订本要求。2、本要求适适用于企业生产装置。3、联锁分类及短接期限定义1、联锁是一项关键生产安全保护方法，当装置出现异常，危及设备安全时联锁自动动作，避免事故发生和扩大，所以对联锁必需严格管理。联锁按其对装置或设备安全保护关键程度分为两级。一级联锁是保护企业关键设备，造成装置停车联锁。二级联锁是除一级联锁以外通常性联锁。、依据联锁保护对象，又分为工艺联锁和设备联锁。工艺联锁由工艺主管部门负责管理，设备（仪表、电气）联锁由机动设备主管部门负责管理。3、联锁分类和联锁值属地单位确定，企业主管部门立案，按专业分类管理。4、联锁短接期限定义 （1）临时短接：短接时间在二十四小时以内联锁。 （2）长久短接：短接时间在二十四小时以上联锁。 第四条 联锁管理、一级联锁增设、取消、设定值变更，由生产单位提出申请，主管部门审核，主管设备、工艺副总工程师或企业生产副总经理同意后由电仪部门织织实施。 、二级联锁增设、取消、设定值变更，由生产单位提出申请，生产单位主管领导审核，主管部门同意后电仪部门实施。、电仪部门每个月对联锁投用及解除情况进行一次统计，检验对短接联锁是否按要求办理了票证，每个月5日前将检验情况汇总报生产主管部门和机动设备主管部门立案。、联锁设定值及逻辑关系，在每个检修周期由电、仪部门组织校核、试验一次。装置开车时由生产单位组织联锁确实定，电、仪部门帮助完成，并将其校核结果报生产主管部门和机动设备主管部门立案。5、为确保装置本质安全，联锁系统应该100%投用，即正常生产情况下联锁投用率为100。凡因备品配件、设备及工艺原因引发难以投用联锁保护装置，属地单位必需立即组织攻关，限期处理。未投用联锁风险处理预案纳入正常预案管理，并组织班组加强学习及掌握。6、一级工艺联锁开关管理按一级联锁实施。7、安全绳（输送皮带等）作为一级联锁管理。第五条 联锁解除、投用审批程序、一级联锁解除、投用由生产单位提出书面申请（说明理由、风险评价及工艺安全方法），一式两份，交电仪部门制订解除投运方法及措施后，报二级生产单位主管部门（生产科/机动设备科）审核，经二级生产单位主管领导同意后，由电、仪部门组织实施。、二级联锁解除、投用由生产单位提出书面申请（说明理由、风险评价及工艺安全方法），一式两份，交电仪部门制订解除投运方法及措施后，报二级生产单位主管部门（生产科/机动设备科）审批，由电、仪部门组织实施。、因电仪出现故障或进行校验，需解除、投用联锁，由电仪部门提出书面申请（说明原因及安全方法），一式两份，交生产单位制订生产工艺安全方法后，按审批程序报批后，电仪部门方可进行操作。第六条 特殊情况下联锁解除程序1、紧急情况下解除联锁，由需解除联锁岗位人员提出，和电仪部人员双方落实安全方法和措施后，双方班长或值班长确定，二级生产单位主管领导同意后立即实施，解除后在小时内补办手续或正常后立即恢复，但要作好统计。 2、特殊情况下，二级生产单位主管部门领导、调度员可下达书面指令命令解除某一联锁，但事后相关单位在二十四小时内补办审批手续。 3、特殊情况下联锁解除，必需立即通报二级生产单位主管部门主管领导。4、 联锁采取分级管理，一级联锁由企业主管部门管理，二级联锁由各二级生产单位管理。第七条 联锁票夹管理1、为使各岗位人员随时掌握相关联锁投用状态，二级生产单位和电仪部门运行岗位必需设置联锁解除工作票夹，实施完成联锁解除工作票（一式两份），分别放入二级生产单位和电仪部运行岗位工作票夹内，工作票必需作为交接班内容进行确定和交接。2、被解除联锁在重新投用后，将该联锁解除时办理解除工作票从联锁解除工作票夹内撤出，和联锁投用工作票一起分别收回二级生产单位和电仪部门存档。3、二级生产单位技术人员每日要检验联锁解除工作票交接统计，收回已使用联锁工作票，并做好联锁管理台帐。第八条 联锁解除后风险处理预案纳入正常预案管理。第九条 装置开工前，电仪部门、二级生产单位按联锁试验确定单，对联锁动作试验确定签字（见附表 ），生产主管部门组织相关部门对此进行检验。第十条 联锁动作后，必需查明原因，投用前必需确定。第十一条 联锁一览表必需按受控文件管理。联锁一览表由二级生产单位十二个月评审一次。第十二条 联锁主管部门应对二级生产单位联锁管理和实施情况进行检验和考评。第十三条 本要求由生产运行处负责解释。第十四条 本要求自印发之日起施行。报警联锁设备单校（确定）单序号位 号名称报警值联锁值校验（确定）责任人校验（确定）时间设 计 值整定值设计值整定值12345678910111213说明：1.位号、名称以联锁一览表为准，能够从联锁一览表直接复制，报警值和连锁值可能不来自一块表，报警仪表在DCS中，联锁进SIS. 2.因为联锁设备要求每十二个月强制校验一次，不能校验必需比对确定，所以将两表分开。联锁保护功效测试统计装置名称单元联锁名称安全保护系统参考图/逻辑图号序号联锁位号触发方法联锁结果是否正确属地确定人仪表专业确定人1234567891011机动（科）:生产（科）:说明：1.联锁位号以联锁一览表为准；2.每个大修周期做一次联锁试验，通常停车时联锁逻辑做过修改控制器中逻辑需要做联锁试验，3.触发方法分为：过程实际触发；检测元件强制；端子柜强制；软件强制；仪表二级联锁（投用/解除）工作票 位号申请人期限申请原因 确定人： 时间： HSE风险评价仪表： 技术员： 主管领导： 工艺： 技术员： 主管部门意见批 准： 时 间：方法落实情况确定： 确定人 仪表： 值班长： 仪表操作过程操作方法：联机确定结果：关联仪表及方法：其它：操作人 监护人倡票人实施确定 实施时间： 确定人：仪表 工艺 备注 1. 工艺联锁由生产主管部门审核；2. 设备联锁由机动设备主管部门审核；3. 夜间或非正常日由相关单位值班人员确定，当班分厂调度代行审批职权。 仪表一级联锁（投用/解除）工作票 位号申请人期限申请原因 确定人： 时间： HSE风险评价及削减方法仪表： 技术员： 主管领导：工艺： 技术员： 主管部门意见审 核： 时间：分厂主管领导意见 批 准： 时间：方法落实情况确定： 确定人：仪表： 值班长：仪表操作过程操作方法：联机确定结果：关联仪表及方法：其它：操作人监护人倡票人实施确定 实施时间： 确定人：仪表 工艺 备注 1. 工艺联锁由生产主管部门审核；2. 设备联锁由机动设备主管部门审核；3. 夜间或非正常日由相关单位值班人员确定，当班分厂调度请示相关领导后可 代行审批职权。4联锁临时短接后，对应事故予案组织岗位人员学习演练。
