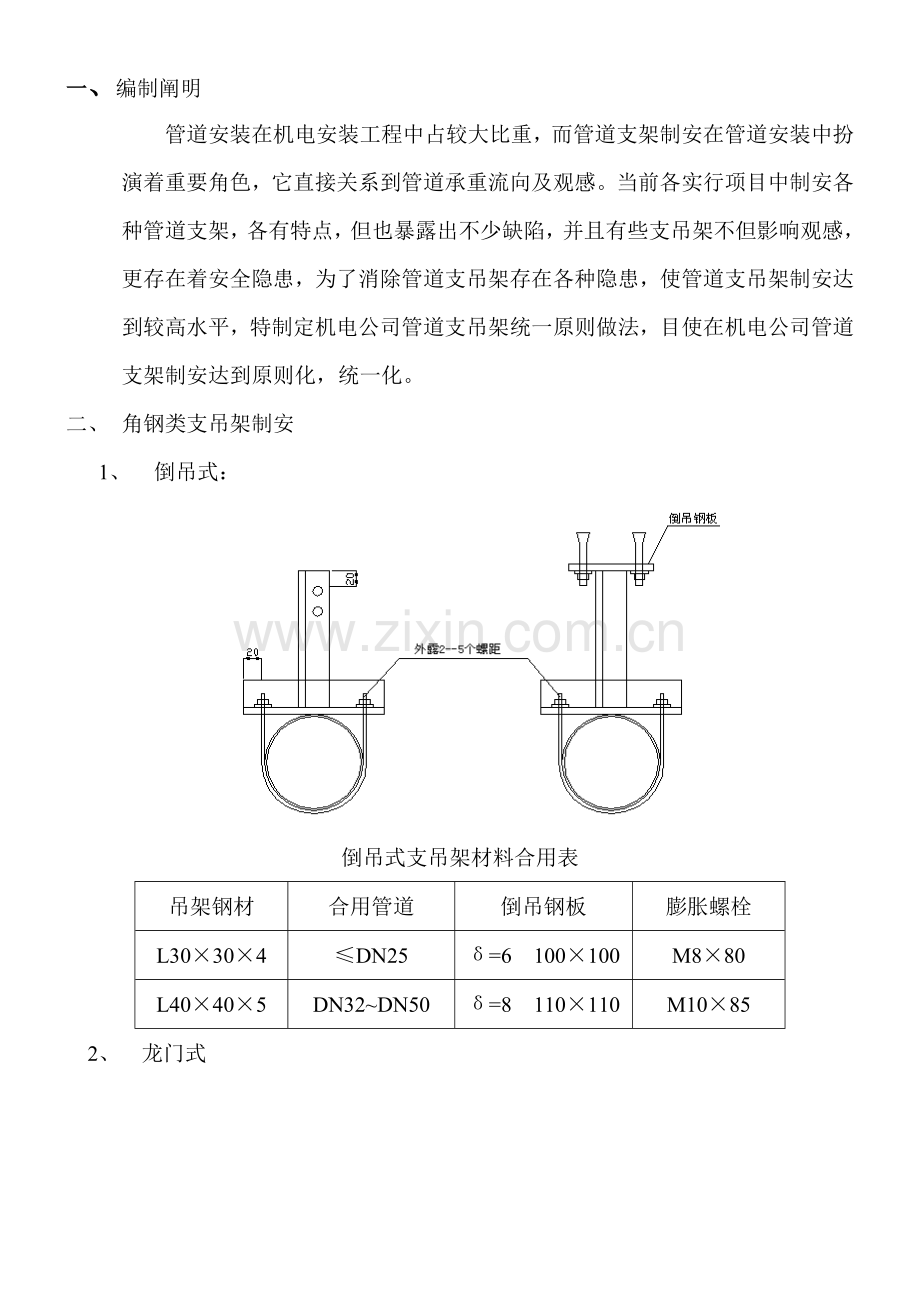

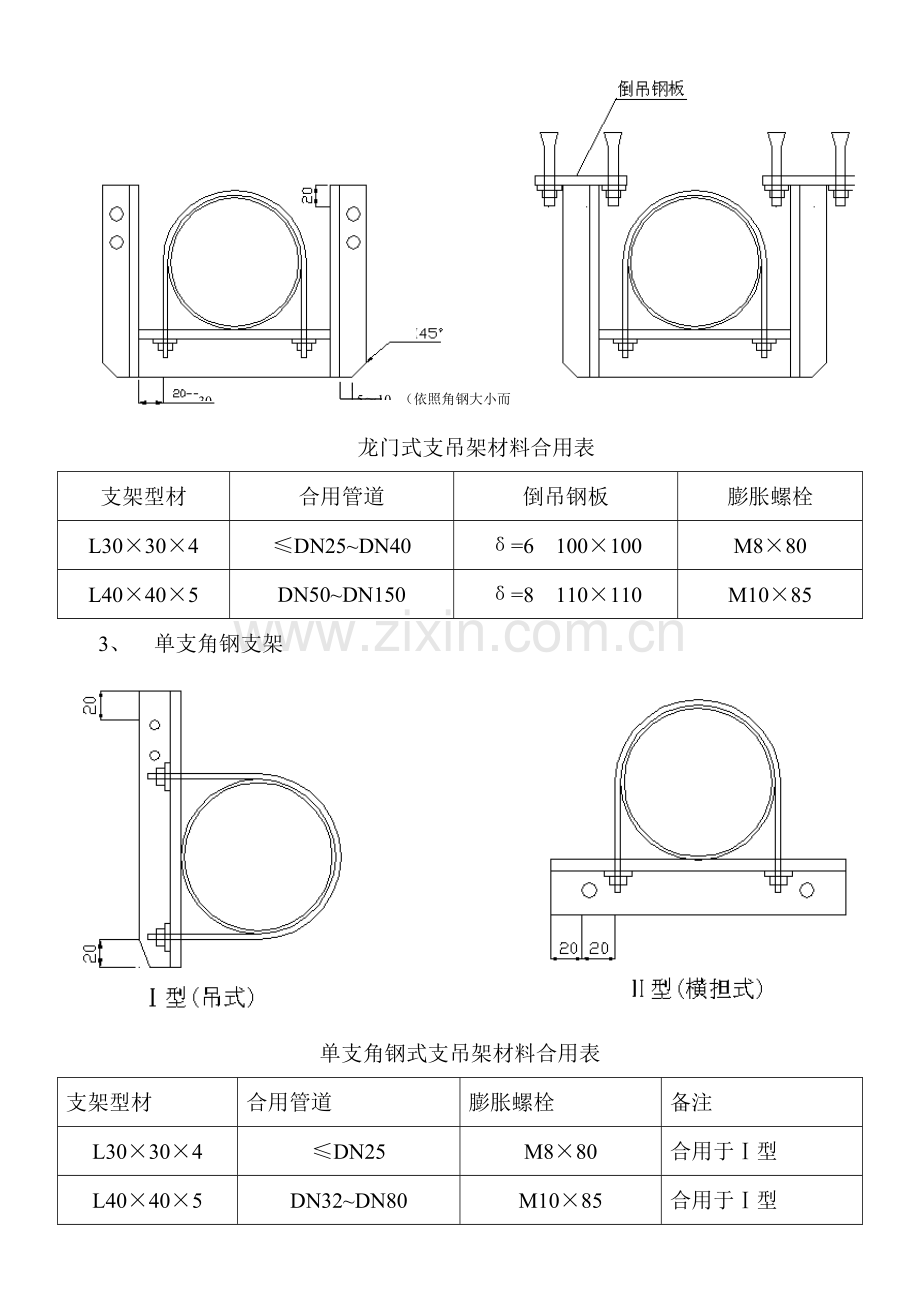

一、编制阐明管道安装在机电安装工程中占较大比重，而管道支架制安在管道安装中扮演着重要角色，它直接关系到管道承重流向及观感。当前各实行项目中制安各种管道支架，各有特点，但也暴露出不少缺陷，并且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架统一原则做法，目使在机电公司管道支架制安达到原则化，统一化。二、 角钢类支吊架制安1、 倒吊式：倒吊式支吊架材料合用表吊架钢材合用管道倒吊钢板膨胀螺栓L30304DN25=6 100100M880L40405DN32DN50=8 110110M10852、 龙门式（依照角钢大小而选定，别的倒角类同。）51030龙门式支吊架材料合用表支架型材合用管道倒吊钢板膨胀螺栓L30304DN25DN40=6 100100M880L40405DN50DN150=8 110110M10853、 单支角钢支架单支角钢式支吊架材料合用表支架型材合用管道膨胀螺栓备注L30304DN25M880合用于型L40405DN32DN80M1085合用于型L50506DN100DN150M12100合用于L30304DN25DN50M880合用于L40405DN60DN150M1085合用于注：如DN200则用槽钢型支架。4、水平式支架I型：水平龙门式20-30型：水平单支角钢组合式（两角钢距离可依照水平长度移动精确后焊接。）水平式支架材料合用表支架型材合用管道支架底板膨胀螺栓备注L40405DN65DN80=8 110110M1085合用I型L40405DN50M1085合用型L50506DN60DN100M10100合用型5、 座地式注：座地式支架安装在室外地面、天面露台地面，这某些支架必要安装在高于地面不少于50mm水泥基本上。座地式支架材料合用表支架型材合用管道支架底板膨胀螺栓L40405DN25DN50=8 110110M1085L50506DN60DN150=10 120120M121006、 挂墙式支架（宜固定在混凝土墙体上和墙体结实砖墙上）型：L型支架（立柱长度与横担长度之比1：1）挂墙式支架材料合用表支架型材合用管道膨胀螺栓备 注L40405DN50M10100合用于型及空调冷凝水、冷媒支架L50506DN60DN100M12100合用于型三角型支架型：三角型支架三、槽钢类支吊架制安1、吊式龙门支架、横梁安装（一） 、天花吊顶式 、横梁安装（二）吊式龙门支架材料合用表（同步合用于座地式）吊架型材合用管道支架底板膨胀螺栓6#槽钢DN200=10 150150M121008#槽钢DN250=10 170170M1210010#槽钢DN300DN400=12 190190M121202、水平龙门支架： 水平安装龙门支架材料合用表吊架型材合用管道支架底板膨胀螺栓备注6#槽钢DN100DN 150=10 150150M121008#槽钢DN200DN250=10 170170M12100立管顶部、底部增设支承办法10#槽钢DN300DN400=12 190190M12120同上四、角钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可增长一条；1、 吊式龙头支架吊式龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓L30304DN252=8 100100M1085L40405DN32DN652=10 110110M1085L50506DN80DN1502=10 110110M12100302、座地龙门支架（合用于露台及室外露天管道）30座地龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓L30304DN252=8 100100M1085L40405DN32DN652=10 110110M1085L50506DN80DN1502=10 110110M121003、水平龙门支架30水平龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓L40405DN402=8 110110M1085L50506DN50DN1002=10 110110M121004、 挂墙式（合用于冷媒管敷设）使用L50角钢时隔组吊杆加固2020立柱与横担之比（2：3）挂墙式支架材料合用表支架型材合用管道膨胀螺栓备注L404052组冷媒管M10100支架间距应1.5米L5050634组冷媒管M12100支架间距应1.5米(隔组采用吊杆加强)五、槽钢类综合支架（最大支承管道数量如管径减少一级，支承管径数量可减少一条）1、吊式龙门支架30吊式龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200DN2502=12 190190M1212012#槽钢DN300DN4002=12 210210M121202、座地龙门支架30座地龙门支架材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓10#槽钢DN200DN2502=12 190190M1212012#槽钢DN300DN4002=12 210210M12120水平龙门支架：303、水平龙门支架（立管支架）水平龙门支架（立管支架）材料合用表吊架型材最大支承管道数量支架底板膨胀螺栓8#槽钢DN125DN1502=12 210210M1212010#槽钢DN200DN2502=12 230230M1212012#槽钢DN300DN4002=12 250250M12120六、防晃支架（也可作为固定支架使用，其支架型材可套用同类支架相似）型型七、滑动支架1、晃动式滑动支架晃动支架材料合用表部件名称适用管道晃动吊杆管道卡码六角螺栓支架吊板膨胀螺栓DN15258元钢=3 25扁钢M830=6 100100M885DN324010元钢=4 30扁钢M1030=8 100100M1085DN506512元钢=5 40扁钢M1030=10 100100M101002、移动式滑动支架注：管卡码合用于铜管，镀锌钢管等到不可焊接管支架，如无缝钢管等可焊接部位可采用焊接形式取代卡码形式。滑动支架材料合用表部件名称适用管道卡 码卡码底座六角螺栓DN40=4 40扁钢=6 12080M830DN50DN65=5 50扁钢=8 140100M1030DN80DN100=6 60扁钢=10 160120M1230DN125DN150=8 80扁钢=10 160120M12303、固定支架注：固定支架材料与滑动支架材料相似4、固定支架及滑动支架布置形式。（1）、普通长度不不大于或等于50m须制作滑动及固定支架，以利于管道受冷热温度所引起膨胀与收缩。其伸缩量以钢铁材料为常用例子，温度在100时，1毫米/米伸缩量。因而，滑动支架安装时，应向伸缩方向预留伸缩量。（2）、普通管道转弯位置可作为膨胀节使用，膨胀节形式尚有套管式膨胀节、不锈钢波纹膨胀节及用管道做成 状方型膨胀节。当前最佳膨胀节以管道弯头及方型膨胀节为首选。套管式及不锈钢波纹膨胀节安装以便，但使用寿命有限制。膨胀节部位是用于伸缩作用，这部位禁止使用固定支架。（3）、伸缩支架布置形式八、典型综合管道布置形式。1、公共走廊管道综合布置2、管道井布置九、支吊架制作某些规定。1、 平支架安装高度：4米楼层如下支架离地面1.51.8m,以1.65米为宜。如起过4米楼层，则按比例均布。2、 道卡码螺栓处露以25个螺距为宜，并应安装平介子，紧固螺母。3、 架必要先油漆后安装，按规定应二遍防锈漆，外加二遍面漆。4、 架所有孔必要采用钻孔，不得使用气割开孔。5、 胀螺栓深度应充分考虑到批荡层厚度。6、 倡使用共用支架。对大面积使用某些支架宜先做样板，以点带面（特别是本文无提及做法）。7、 道支架水平度、垂直度以1毫米/米误差为宜。8、 支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90安装。十、 惯用管道支吊架间距。1、塑料给水管支吊架最大间距。公称直径（mm）152025324050637590110160支吊架最大间距（m）立 管0.80.91.01.11.31.61.82.02.22.42.6水平管0.50.60.70.80.91.01.11.21.351.551.7注：塑料管采用金属管卡作支架时，管卡与塑料管之间应用塑料带或橡胶物隔垫，并不适当过大或过紧。2、钢管管道最大支吊架间距。公称直径（mm）1520253240506580100125150200250300支吊架最大间距（m）保温管22.52.52.533444.567788.5不保温管2.533.544.55666.5789.511123、铜管最大支吊架间距。公称直径（mm）1520253240506580100125150200支吊架最大间距（m）立 管1.82.42.43.03.03.03.53.53.53.54.04.0水平管1.21.81.82.42.42.43.03.03.03.03.53.54、排水塑料管道最大支吊架间距排水塑料管道支吊架最大间距（单位:m）管径（mm）5075110125160立管1.21.52.02.02.0横管0.50.751.101.301.6十一、为规范管道卡码螺栓外露原则，特制作卡码尺寸原则图，但愿在采购进货时留意。见附图一、二。（此图已提交公司采购部）附图一： 卡码管径超过支托长度（A）卡码螺丝长度卡码螺栓直径备注DN1517175DN2017175DN2519196DN3219196DN4022228DN5022228DN6522228DN80242410DN100242410DN125242410DN150242410DN200272712DN250272712DN300272712DN350272712DN400272712附图二：单位：mm管卡公称内径管卡内径管卡螺纹长度（A）管卡有效长度（B）管卡螺栓直径备注DN152217395DN202717445DN253419536DN324319626DN404919688DN506121828DN657621978DN80892311210DN1001152313810DN1251412316410DN1501662318910DN2002202624612DN2502742630012DN3003262635212
