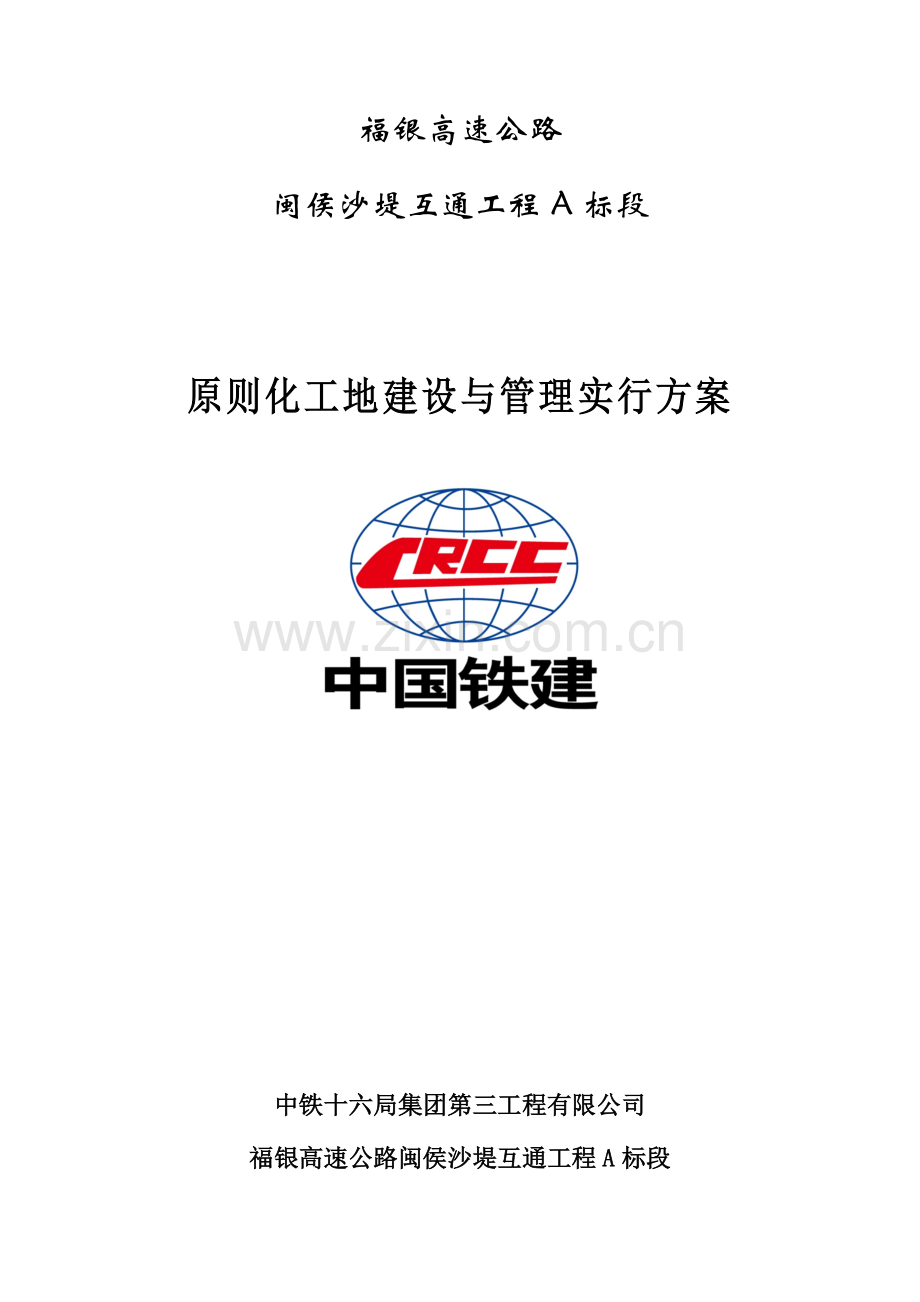

福银高速公路
闽侯沙堤互通工程A标段

原则化工地建设与管理实行方案

中铁十六局集团第三工程有限公司
福银高速公路闽侯沙堤互通工程A标段

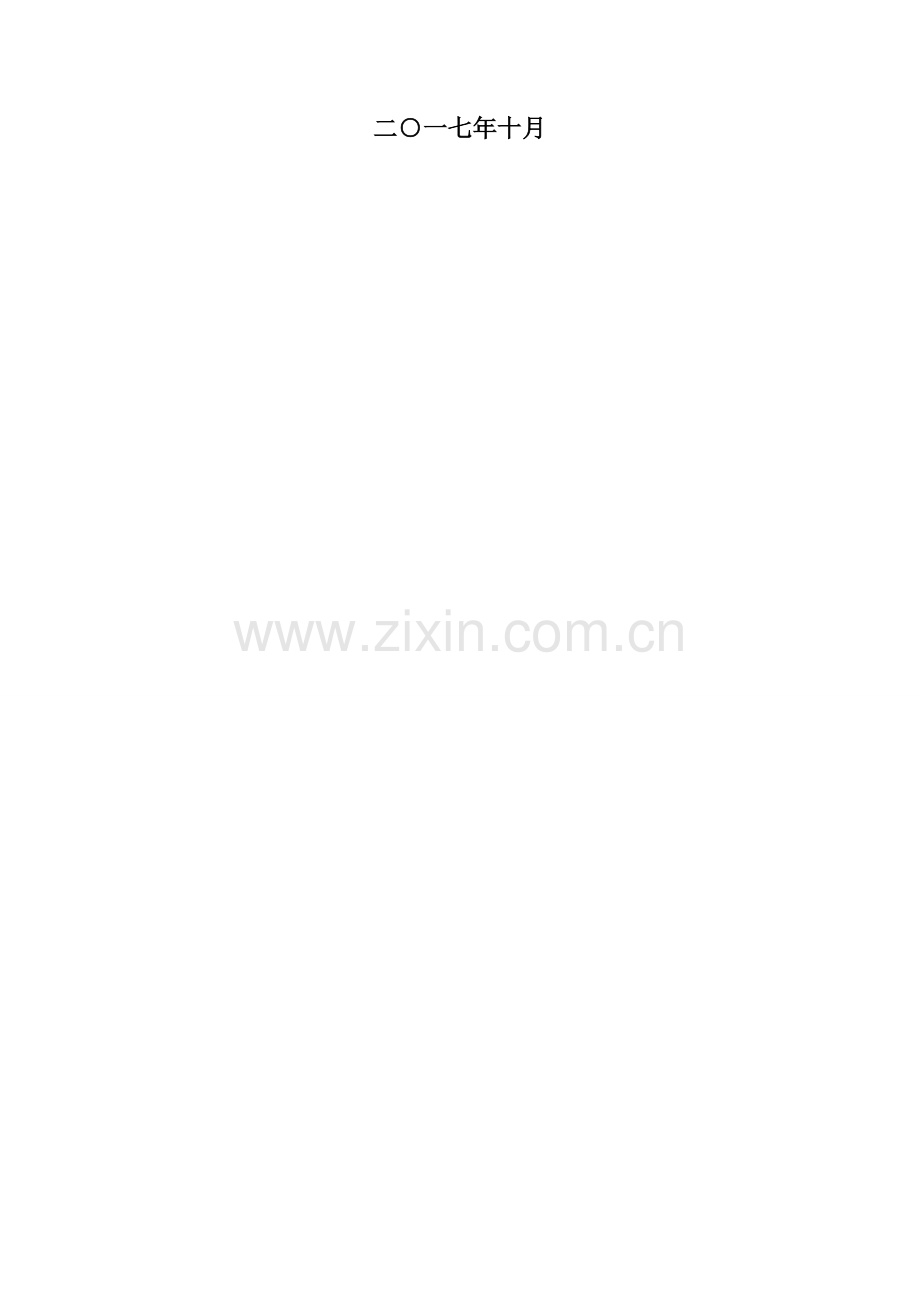

二○一七年十月

目录
1 工程简介 2
1.1工程概况 2
1.2三集中场地概况 2
1.3编制根据 3
2 驻地建设 3
2.1项目部选址 3
2.2临建总体布置阐明 3
2.3工地实验室 4
3 场站建设 7
3.1钢筋场选址 7
3.2人员组织机构 7
3.3钢筋加工机械设备 7
3.4钢筋加工棚布置 7
钢筋加工棚示意图 8
3.5原材料、半成品、成品存储场及库房 10
4 人员管理 11
4.1机构设立 11
4.2人员配备 11
4.3机构设立 11
4.4 人员配备 12
4.5 实验检测单位 12
5 暂时工程 14
5.1施工便道、便桥 14
5.2 施工便道、便桥标示标牌 14
5.3 安全文明施工 15
6安全文明施工 15
6.1 路基工程 15
6.2 路面工程 15
6.3桥梁工程 15
6.4其他工程 16

A标段原则化工地建设与管理实行方案
1 工程简介
1.1工程概况
福银高速公路闽侯沙堤互通工程位于福建省福州市闽侯县沙堤村附近，线路起点桩号ZK32+042.013，终点桩号为YK33+155.000，主线线路总长1.113Km，互通共设立、B、C、D、E四条匝道，及F连接线一条，总长4.015Km。互通区主线最小平曲线半径为800m，按高速公路原则设计，设计速度80km/h。B、D、E匝道均设立钢箱梁跨越在建地铁站，且B、C匝道设立钢箱梁跨越互通主线。
B匝道道路宽度为10.5~27.27m,长1130.106米；C匝道道路宽度为9.4~10.9m，长1024.959米；D匝道道路宽度为9m~21.57m，长1005.419米；E匝道道路宽度为9m，长624.509米。匝道均采用单向车道，设计速度采用40km/h，总长4014.993米。在FKO+O63处设立3进4出收费管理站一处。互通连接线采用对向道车道,道路宽度为18~21m，长230米。互通连接线与国宾大道相接，为保证相接交叉口交通顺畅，本互通需改造迎宾路，起点桩号K0+000，终点桩号K0+585.371，共长585.371米。
桥梁：B匝道桥总长659m（其中钢箱梁长130m），C匝道桥总长677m(其中钢箱梁长130m），D匝道桥总长228m(其中钢箱梁长50m)，E匝道桥总长226m（其中钢箱梁长50m），沙堤大桥为既有桥梁拼宽桥，上部构造采用5×20m简支预制空心板，桥长106.4m，上街高架拼宽桥，上部采用6×25m简支预制T梁。
涵洞通道:闽侯沙堤互通共设涵洞通道3孔共86m。
本合同段重要构造物有：路基工程、桥梁工程、涵洞工程、路面工程、交通安全设施、绿化等工程。
本合同段线位所通过城乡村庄有：沙堤村。
1.2三集中场地概况
为了全面贯彻和贯彻、执行《福建省高速公路施工原则化指南》，有效控制工程建设质量，提高工程建设技术管理水平，对三集中场地（砼集中生产场地、钢筋集中加工场地、桥梁上部构造集中预制场地）进行有效规划，由于本标段地理位置特殊，暂时征地极其困难，为减少暂时征地，混凝土及梁片拟采用外购，钢筋集中加工场拟建在互通匝道间形成三角地内。
1.3编制根据
1.《福建省高速公路施工原则化指南》；
2.福建省交通规划设计院设计福银高速公路闽侯沙堤互通工程施工设计图；
3.福银高速公路闽侯沙堤互通工程施工《总体实行性施工组织方案》；
4.国家、交通部现行公路工程建设施工规范、设计规范、验收原则、安全规范等。
2 驻地建设
2.1项目部选址
项目部选址宜满足使用、管理和安全规定，能充分展示公司形象，增强员工认同感和归宿感，兼顾到经济投入，优先考虑租用本地房屋，条件不具备时，采用修建暂时房屋或租用与修建暂时房屋相结合原则。
项目部应接近现场，管理以便不受施工干扰;交通便利，尽量接近公路，缩短引入线;通信畅通，邮路便捷，满足建设单位办公自动化规定。
项目部驻地应当选取不受洪水、泥石流和台风威胁；避开塌方、落石、滑坡、危岩等地段。避开取土、弃土场地；避开高压线路及高大树木，与通信线路保持一定距离。必要离集中爆破区500m以上等原则。
针对以上原则：我部决定借用闽侯县公路局养护中心大楼为项目部。闽侯县公路局养护中心紧邻施工现场，地势平坦，附近有可运用排水系统，电力系统（详见沙堤互通施工总体平面图）。
2.2临建总体布置阐明
2.2.1 项目部硬件设施配备
项目部坐落于福州市闽侯县国宾大道路旁，交通便利，项目部设有办公楼和生活楼以及篮球场、停车库。项目部四周设有铁栅栏围挡，进出口安装自动推拉门，员工上下班配有工作牌进出。极大满足办公规范化规定。
1）项目部办公区、生活区及车辆、机具停放区等设立科学合理，区内场地及重要道路做硬化解决，排水设施完善，庭院四周种植树木花草，环境优美整洁。项目部公共场合设立功能分区平面示意图及指路导向牌。项目部驻地房屋采用租用沿线单位房屋，房屋结实、安全、耐用，并满足工作规定。
2）办公区内设项目经理室、书记办公室、总工办公室、各部门室和资料室、中心实验室、会议室等，各部门门口挂设名称牌。会议室内管理图表均装裱上墙。管理图表涉及平面图、项目部组织机构框图、质量自检体系框图、安全管理体系框图、工程进度柱状图、开展劳动立功竞赛活动关于图表、各项规章制度、工程总体目的、各部门职责、工作筹划、晴雨表及管理人员考勤表。
3）生活用房设：宿舍、食堂、浴室、厕所等。办公区和生活区内均配备必要消防安全器具，建立安全、卫生管理制度，贯彻专人维护和保洁。
4)项目经理部办公、生活建筑面积6000m2，详细图见附图（A标段办公楼大样图）；场地占地面积1500m2；食堂面积40m2，净空高度不低于2.8m，水泥硬化地面，保证不积水，食堂排水良好，避免污水淤积。锅台四周面、案板挨墙处贴白瓷砖，便于清洁卫生；卫生间（涉及男女两个卫生间）面积12m2，浴室面积21m2，项目部宿舍结实、美观，房间净空高度不低于2.6m，门窗齐全，同步设立可启动式窗户，保证通风；宿舍每人一张床，单人床面积为4.8㎡；
5）项目部办公区三楼设立会议室，会议室面积为70㎡，设立两个门，保证发生危险时能及时疏散参会人员，会议室配备必要会议桌、椅子、投影仪、话筒等会议惯用设施和1㎡左右写字板。会议室内悬挂组织机构图，安全、质量、环保保证体系图，线路平、纵面缩图，工程形象进度图，项目管理方针和管理目的。
2.3工地实验室
2.3.1机构设立
1） 原则组织机构框架（图3-1）

图2-1 原则组织机构框架
2）机构设立原则和规定
（1）实验室设立地点以以便工作为原则，宜设立在混凝土集中拌合场或预制场附近，其周边场合通道均应进行硬化。
（2）工地实验室开展实验检测项目所需要仪器设备必要符合原则规范使用规定。工地实验室应按规定对仪器设备进行校准和检定。对可自行校准仪器或设备，工地实验室应配备符合量值溯源规定专用计量器具，并编制切实可行仪器设备自检自校规程。
（3）工地实验室应建立仪器设备管理档案和台帐，并做好使用和维护记录。
2.3.2 人员配备
1）工地实验室人员配备原则
（1）工地实验室依照合同商定合理配备实验检测人员。
（2）工地实验室主任和技术负责人必要持有部质监总站颁发《实验检测工程师证书》，其她实验人员必要持有省级交通质监机构颁发《实验检测员证书》。实验报告签发和审核人员必要持有实验检测工程师证书。
（3）工地实验室所有实验人员照片和资质等信息应贴在办公室或会议室墙上。
2）实验室人员配备
依照建设项目规模和投标承诺，参照交通运送部关于规定，结合自身特点，配备满足现场施工需要人员，至少应配备：实验人员总数不不大于4人；技术负责人具备有关专业中级以上职称，具备实验检测工程师执业资格；实验工程师不少于2人。
2.3.3 工地实验室建设
2.3.3.1 工地实验室选址
实验室选址坐落于本项目部院内，现篮球场场地。详细房间尺寸详见示意图及A标段实验室大样图。

2.3.3.2 工地实验室硬件设施
1）室内仪器设备应摆放整洁，布局合理，保持干净。
2)每次实验结束后，实验人员应清扫室内地面，擦拭仪器，将仪器摆放至原位。禁止将与检测工作无关物品带入室内。
3)实验室内电路及用电设备接线应由专业电工负责，仪器设备使用完后，应拉闸断电(需持续使用者除外)。
4)用电仪器设备易生锈部位，禁止用水冲洗，防止生锈和漏电，并按规定良好接地，接头用绝缘胶布包扎好，不准用湿手、湿物接触电源开关。
5)水龙头用后关紧，发现跑、冒、滴、漏现象，应及时联系维修。
6)实验室内应设立防火设施，实验人员应理解防火知识，电器设备失火应切断电源后再灭火。
7)水泥室应悬挂温、湿度计，水泥实验前，应检查温度、湿度，待温度、湿度达到原则规定后，再进行实验。
8)养护池内应每日三次测定记录温湿度，养护水温度应满足规定规定。
9)进出养护室，应随手关门，以免导致温度波动。
10)实验室应每周彻底清扫一次，空调通风管应每季度彻底清扫一次。
11)配备必要信息化硬件，以满足施工信息收集、整顿、传送规定。
3 场站建设
3.1钢筋场选址
项目建设过程，共需要使用钢筋总量约6790t。钢筋厂选址于即将建设C匝道、D匝道形成三角区域，该区域地势平坦，交通便捷，能迅速顺利将钢筋制品运达现场（详见沙堤互通施工总体平面图）。
3.2人员组织机构
钢筋加工场由项目部直接进行建设和管理，依照本工程实际状况，保证工程建设创优规定，按照原则化指南各项详细原则强化整个钢筋加工场组织管理。
3.3钢筋加工机械设备
为满足全线加工需要，重要配备钢筋加工设备如下表：

重要钢筋加工机械设备表
序号
名称
型号
数量
备注
1
数控钢筋弯曲机
BD535
1台

2
数控钢筋弯箍机
YSB12-A
1台

3
钢筋调直机
CTJ6-12
4台

4
直螺纹套筒连接设备
CX-100
2台

5
钢筋切断机
CQ40C
3台

6
小型龙门吊
MNA40 5t
2台

7
数控钢筋笼滚焊机

1台

3.4钢筋加工棚布置
钢筋加工棚采用钢构造骨架（四周工字钢立柱、上部屋架采用工字钢做支撑）、彩钢瓦顶棚，三周封闭。钢筋加工棚面积为2700㎡，配备1台桁吊负责所有棚内钢材吊装(高度设立为7m)，1台数控钢筋笼滚焊机负责钢筋笼制作。（详图见A标段钢筋加工场大样图）
3.4.1钢筋加工区
钢筋场内设立两个钢筋加工区，加工区别别设立滚焊机加工区和半成品加工区。
3.4.2原材料储存区
1）原材料储存区场地做混凝土硬化解决并做好散水，储存台用石砖砌抹面，高于地面30cm，储存台间距为3m。钢筋原材料考虑一种月库存，最大存储量在1000吨左右。
2）场地硬化按照四周低、中心高原则进行，面层排水坡度不应不大于1.5﹪，场地四周应设排水沟。
3）堆料场
堆料场用于加工场内原材料及成品、半成品堆放。
（1）钢筋应垫高堆放，离地20cm以上，下部支点应以保证钢筋不变形为原则。
（2）钢绞线存储应保持干燥，防止被雨水淋湿。

钢筋加工棚示意图大样图

（3）应严格按照规定对现场材料进行标记，标记内容应涉及材料名称、产地、规格型号、生产日期、出厂批号、进场日期、检查状态、进场数量、使用单位等，并依照不同检查状态和成果采用统一材料标记牌进行标记。
3.4.3钢筋场标记牌
加工场实行封闭管理并设立视频监控系统，储存区、加工区、成品区布设合理，设立明显标记标牌。标记牌采用镀锌铁皮制作，尺寸0.6m*0.8m，白底红框黑字，油漆喷涂保证不褪色，数字采用彩笔填写，笔迹工整清晰，详细如下：
1）加工场内醒目位置设立工程公示牌、施工平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标志。
2）焊接、切割场合设立禁止标志、警告标志；安全通道设立禁止标志；使用氧气、乙炔等易燃易爆场合设立禁止标志和明示标志；加工场出入口和场内设立禁止标志和警告标志；用电场合设立警告标志；易发生火灾场合设立警告标志；消防器材放置场合设立提示标志。各作业区设立分区标记牌。
3）机械设备悬挂机械操作安全规定公示牌和设备标示牌。
4）各种原材料时、半成品或成品应按其检查状态与成果、使用部位等进行标记。
5）在加工制作区应悬挂各号钢筋大样设计图，标明尺寸、部位，保证下料及加工精确。
6）钢筋加工场管理人员和作业人员应统一制服，必要挂牌上岗。
3.4.6场内路面布置
钢筋厂场地平整压实后，进行场地硬化，场地硬化分两层进行，其中除通道下层采用15cm厚级配碎石垫层，上层采用采用厚度20cmC20砼面层；其她场地下层采用10cm厚级配碎石垫层，上层采用采用厚度10cmC15砼面层。
3.4.7施工用电、消防布置
1）施工用电布置
施工现场暂时用电应符合现行《施工现场暂时用电安全技术规范》（JGJ46-）规定，加工场拟设一台630KV变压器及配电箱，供应生产用电。采用三相交流电路，用电线路所有埋于地下，设立两级漏电保护，采用TN-S接零保护系统，并做到三级配电两级保护和“一机一箱一闸一漏”。现场施工用电布线将从硬化地面下预埋管线穿越，并在用电位置预留接口。
2）施工消防布置
钢筋厂内各功能区在明显位置设防火设施。每个功能区将配备不少于10个灭火器。
3.4.8钢筋加工设备寻常维修保养筹划
钢筋加工场寻常维护由现场技术人员带头，与施工人员构成钢筋加工场地寻常维护队伍，其重要职责为:
（1）对钢筋场地中存储所有钢筋原材以及成品、半成品摆放进行检查，发现没有按照规定摆放，要及时纠正，以免钢筋生锈而影响质量。
（2）对现场合有钢筋加工机械定期进行检查、维护，若机械发生故障及时进行修理。
（3）对进场钢筋及时进行报验。
（4）每天对场地内各种钢筋进行例行清点，并及时更改标记牌。
3.5原材料、半成品、成品存储场及库房
3.5.1 原材料、半成品、成品存储场选址
项目建设过程，原材料、半成品、成品存储场选址于即将建设C匝道、D匝道形成三角区域，该区域地势平坦，交通便捷，能迅速顺利将原材料、半成品、成品运达现场（详见沙堤互通施工总体平面图）。
1）原材料储存区场地做混凝土硬化解决并做好散水，储存台用石砖砌抹面，高于地面30cm，储存台间距为3m。
2）场地硬化按照四周低、中心高原则进行，面层排水坡度不应不大于1.5﹪，场地四周应设排水沟。
3）堆料场
堆料场用于加工场内原材料及成品、半成品堆放。
3.5.2 金属材料存储
1）线材存储时上盖下垫，平放堆垛，注意标牌保管，避免混淆。钢筋依照进场、加工和使用先后顺序，按型号、直径、用途分门别类叠放。
2）型材存储时下垫垫木，上覆防水遮盖物，平行分层堆码，统一放置，并且一端垫木略高。
3）堆放钢板及钢杆件时，其高度不得超过1m。
3.5.3 半成品、成品存储区、库房
1）存储场地设在项目部附件处3间仓库房。
2）金属、木材及构配件等底部应按规定垫高，并避免与酸碱等腐蚀性物质接触。木质材料或易变性材料应平放，不得挤压。
3）板材存储在仓库内，并挂上禁止烟火标记牌和消防设施。
4）易滑落材料捆绑牢固堆放，高度不超过2m。
5）材料储存时应按使用，安装顺序进行分类、分批存储，并按规定做好标记，小件（散件）材料及配件存储于箱、盒内。
4 人员管理
4.1机构设立
1）我项目共租用2栋3层楼，方向一致，我项目驻地设立在福州市大学城附近，离工地不远处。
2）我项目内部管理机构设立综合部、筹划合同部、工程技术部、财务审计部、安全管理部等职能部门。
4.2人员配备
1)人员配备
（1）项目人员按（福建省高速公路建设单位人员控制使用数原则）配备，人员配备满足建设管理需求。
（2）我项目工程专业技术人员占总人数70%，其中具备高、中级以上技术职称专业技术人员占70%以上。
（3）管理机构配备满足施工安全管理需求安全管理人员。
4.3机构设立
1） 我项目部设立“五部二室”，即工程技术部、安全环保部、物资设备部、筹划合同部、综合管理部和工地实验室、农民工工资管理办公室。参图4.3

4.4 人员配备
为做好闽侯沙堤互通工程施工组织指引和技术管理，保证工程优质、安全、高效地完毕，拟成立“中铁十六局第三工程有限公司福银高速闽侯沙堤互通工程A标段项目经理部”，结合现场施工实际，项目部管理人员共需40人，项目机构及人员配备如下：
1）项目部领导及机构设立构成：经理1人，党工委书记1人，总工程师1人，副经理2人。
2）内部机构设五部三室，即：工程技术部（14人），安全环保部（5人），筹划合同部（4人），物资设备部（3人），综合管理部（2人），工地实验室（4人），农民工工资管理办公室（1人）及征迁办（2人）。
4.5 实验检测单位
4.5.1机构设立
原则组织机构框架（图4.5）

图4.5 原则组织机构框架

4.5.2 人员配备
1）工地实验室人员配备原则
（1）工地实验室依照合同商定合理配备实验检测人员。
（2）工地实验室主任和技术负责人必要持有部质监总站颁发《实验检测工程师证书》，其她实验人员必要持有省级交通质监机构颁发《实验检测员证书》。实验报告签发和审核人员必要持有实验检测工程师证书。
（3）工地实验室所有实验人员照片和资质等信息应贴在办公室或会议室墙上。
2）实验室人员配备
依照建设项目规模和投标承诺，参照交通运送部关于规定，结合自身特点，配备满足现场施工需要人员，至少应配备：实验人员总数不不大于4人；技术负责人具备有关专业中级以上职称，具备实验检测工程师执业资格；实验工程师不少于2人。
5 暂时工程
5.1施工便道、便桥
5.1.1 施工便道、便桥建设
1）施工便道技术质量规定如下：
（1）施工便道路基宽度不不大于4.5m，路面宽度不不大于3.5m，曲线或地形复杂地段应恰当加宽。视地形条件和视距规定，不不不大于400m设立1处错车道。错车道路基宽度不不大于6.5m，路面宽度不不大于5.5m，长度不不大于20m；设计行车速度不不大于35km/h。
（2）便道土质路基地段基层为不不大于20cm厚片（碎）石垫层，其面层为5cm泥结碎石面层。挖方石质地段路基表面用泥结碎石找平。在软土或水田地带，基地抛填片石或用三七灰土换填解决并做必要防护。
（3）各场（站、区）、重点工程施工等大型作业区，进场便道200m范畴应进行硬化，原则为C20混凝土，厚度不不大于20cm，并设立砂石或灰土层，基本碾压密实。
（4）施工便道应设排水沟，沟底宽度不不大于30cm，排水畅通。
（5）便道路面应保持直顺、干净、美观，路况完好，无坑洼，无落石，无淤泥，不积水。
（6）便道经水沟地段，要埋置钢筋混凝土圆管或设立过水路面，做到排水畅通。
5.2 施工便道、便桥标示标牌
1）依照施工便道与建筑物、都市道路等关系，在转角、视线不良地段需设立警示装置或可视镜。
（1）施工便道、便桥应设立必要标志标牌。便道路口应设立限速标志，施工便道与建筑物、都市道路等转角、视线不良地段应设立明示标志，跨越（临近）道路施工应设立警告标志，道路危险段设立“危险地段，注意安全”等警告标牌。
（2）施工现场（站）区、办公区、生活区等拐弯处应设立拐弯指向标志，并设立防撞墩、防撞柱等防护办法；在便道施工现场侧设立里程标和半公里标；在便桥桥头迈进方向右侧设立便桥标记牌。
（3）各施工便道从起点起依序编号，设便道标记牌与路口处。标记牌按照800mm×600mm尺寸制作，蓝底白字，标明便道序号、方向（通往××）、陡弯段里程等内容。
2）在跨越河道便桥上，要依照计算承载力和宽度设立限高、限重标志牌。便桥两侧设立防坠落护栏，其高度符合有关规定。
5.3 安全文明施工
1）运用地方道路作为施工便道，我项目部应提前与关于部门订立合同，待工程竣工后按照合同进行补偿或修复。
2）工程竣工后，承包人应将施工便道及便桥予以拆除。本地部门规定保存时，要与有关部门订立好合同，否则应予以复耕或对河道进行清理。
6安全文明施工
6.1 路基工程
6.1.1 在施工现场醒目位置布置“五图一牌”及各类标记牌、警示牌。
6.1.2 路基施工清理与掘除地表土物应运至指定弃土场堆放，不得随意堆弃。6.1.3 弃土场位置与高度应依照各地段取土性质、数量并结合路基排水、地形、土质、施工办法、节约用地、环保等统一规划。
6.2 路面工程
6.2.1 路面各构造层施工应合理安排工序，尽量减少废气、废渣、废水对环境导致污染。
6.2.2 施工废料、路面整型翻挖废料，以及中央分隔带换填料、路肩废弃料应及时清运至指定场地集中解决。
6.3桥梁工程
6.3.1 钻孔桩施工时，钻机需设工程标记牌，标明所施工桥名、墩台及桩位编号、护筒顶高程、设计桩长、桩径及桩底高程等。
6.3.2 钻孔桩施工应设立泥浆循环系统，防止泥浆外溢污染环境；
6.3.3 作业平台应满足承载力规定并搭设牢固，平台上应设栏杆及梯步。所有承台施工时，四周都要挂安全网并设立安全爬梯。
6.4其他工程
6.4.1坚持“安全第一，防止为主”方针，明确安全目的，成立安全管理组织，并配备专职安全检查人员，坚持安全交底、持证上岗制度，组织经常性安全检查，创立安全原则工地建设，最后实现安全目的。
6.4.2认真贯彻国家及本地政府、业主关于安全生产法律、法规和规定。广泛进行安全生产教诲，增强全员安全生产意识和自我防护意识，使每个职工都明确各自安全责任制，认真贯彻执行“安全生产、防止为主”方针，打好安全基本，形成全员参加、人人有责、全员管理安全生产氛围。
6.4.3 抓好安全岗位培训。开工前，对所有上岗人员实行安全意识和安全技术知识教诲，把关于安全操作规程印发到工班，特殊工种人员一律持证上岗。运用各种宣传工具，采用各种教诲形式，使全体操作人员牢固树立安全第一思想。不断强化安全意识，建立安全保证体系，使安全管理制度化、规范化、经常化。
6.4.4做到现场布局合理，施工组织有序，材料堆码整洁，设备停放有序，标记标志醒目，环境整洁干净，实现施工现场原则化、规范化管理。
6.4.5做好文明施工宣教工作
文明施工是当代物质文明和精神文明体现，是一种施工公司综合素质缩影。我单位坚持科技领先、以人为本、文明施工，把文明施工作为强化公司管理，不断提高公司素质和增强公司竞争能力重要内容，保质、保量地完毕施工任务，加大文明施工宣传力度，树立良好公司形象，为创优质工程提供良好施工氛围。
工地上设立规范醒目宣传栏，营造文明施工氛围，使参加施工人员自觉做文明职工。宣传党方针政策；宣传尊重科学、不畏艰险、无私奉献精神，鼓舞全体员工斗志。
