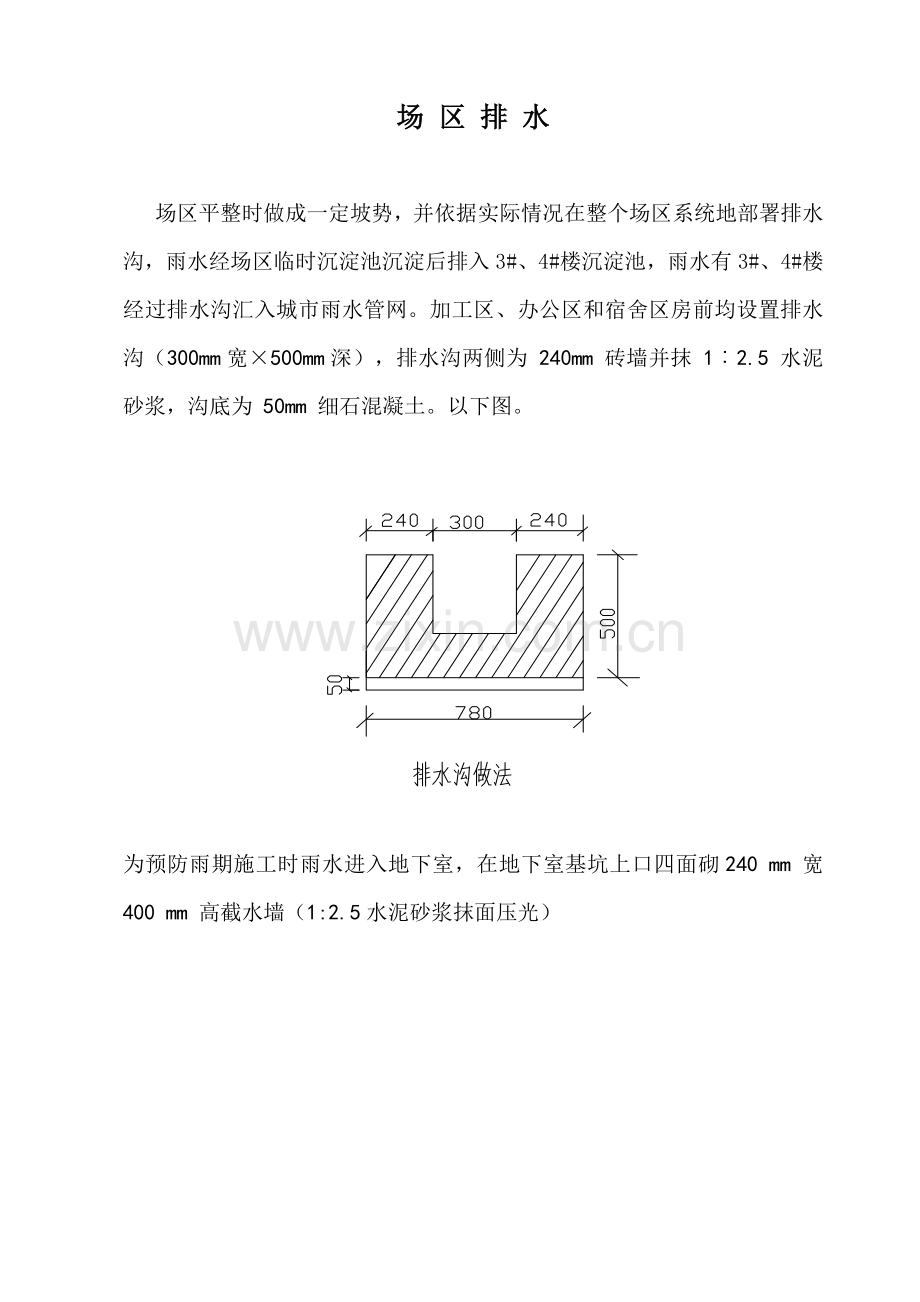

场 区 排 水场区平整时做成一定坡势，并依据实际情况在整个场区系统地部署排水沟，雨水经场区临时沉淀池沉淀后排入3#、4#楼沉淀池，雨水有3#、4#楼经过排水沟汇入城市雨水管网。加工区、办公区和宿舍区房前均设置排水沟（300mm宽500mm深），排水沟两侧为 240mm 砖墙并抹 12.5 水泥砂浆，沟底为 50mm 细石混凝土。以下图。为预防雨期施工时雨水进入地下室，在地下室基坑上口四面砌240 mm 宽 400 mm 高截水墙（1:2.5水泥砂浆抹面压光） 基坑排水施工方案一、 编制依据：1.1#、2#楼施工协议2.1#、2#楼施工组织设计3.1#、2#楼施工设计图纸4.1#、2#地质勘查汇报5.建筑施工安全检验标准二、现场概况：现场地下水概况，本工程场地现有地形北高南低，地面标高为14.91-19.93米,地表最大高差5.02米,基坑开挖深度(相对标高0.000绝对标高为22.75m)为:-10.85m.基坑内存有大量明水,尤其是2号楼北侧有大量明水,另外,在1#楼1-7轴周围用挖掘机挖下0.6米左右出现地下水,造成场地浸水,破坏边坡稳定,给施工顺利进展造成较大难度。所以,为确保地基不被水破坏,最终一层(人工挖孔灌注桩桩顶以下1.0左右)土石方开挖要同排水方案紧密结合,做到先排水、降水.再进行分层开挖.三、设计方案：本工程采取开挖盲沟截水和集水坑集中排水相结合施工方案。即在开挖桩顶覆土及桩间土之前，于基坑四面及基坑中分别设排水盲沟。平面部署图见图1，排水沟做法见图2。1#楼、2#楼西侧及东、北侧地基顶标高以下用挖掘机开挖1.5m深,1.01.0m集水坑,使水流聚集于集水坑内,每个集水坑中设置一台100污水泵昼夜不间断排水,集水坑应比排水沟低0.5m,盲沟在施工碎石垫层时,先填3050mm碎石然后再填1030mm最终填510mm碎石以达成排水盲沟通畅目标,并确保地下水位低于开挖基坑底0.2m以上。排水沟设2%坡度,水流不致于阻塞.集水坑壁开挖过程中为预防因为地下水渗透作用造成坍塌,边开挖边用木方、模板支撑加固,坑底铺300mm厚1030mm 碎石,水泵应包以滤网.为预防水沟两侧土塌方而堵塞排水沟。所以，在清槽过程中，当四面排水沟开挖深度超出500mm就必需先支好挡土板，以预防出现由小面积塌方引发大面积塌方现象出现，进而造成安全事故及工期延误。集水坑内污水泵应二十四小时连续抽水，直到地下室室外回填土开始回填。四、施工注意事项1全部排水均由3#、4#集水井排入3#、4#楼集水井中，统一排入市政管网。2本工程盲沟、集水井皆采取机械开挖局部人工开挖，必需先开挖集水井，再从集水井开始逐步向外开挖盲沟，以确保渗出地下水顺利外排而不会影响地基，确保地基处于干燥状态是关健。3填充盲沟卵石必需洁净，不含泥砂，以确保良好透水性，以避免积水浸润地基。4假如地下水涌水量大，除每个集水井中必需设有一个潜水泵外，另外准备两个备用泵。并配置专员二十四小时值班，随时检验设备运转情况，做到随时发觉故障，随时排除故障，必需确保降水连续性，从而确保底板浇筑前地基土干燥。5、所用电缆必需采取三相五线制，随时检验电缆线有没有破损，做到安全施工。6垫层浇筑时必需充足振捣密实，使其还要起到防水隔离作用。7严格管理施工现场，严禁乱倒垃圾，以免造成堵塞盲沟，影响降水。8对场地外围要做好污水、雨水、排水方法，严禁污水、雨水流入基坑内。9对基坑边缘在底板下部排水沟，所留排水沟截面尺寸深度不得大于200mm、宽度不得大于200mm以免影响底板承载力。10、盲沟及集水井内放置石子，粒径为3050mm碎石然后再填1030mm最终填510mm碎石（自上而下）。11定高程点，严格确保开挖深度，挖至设计基底标高，基坑周围设1000500mm排水盲沟，确保边坡稳定，确保地基承载力.12以已经有集水井为基准，向两侧开挖盲沟，确保集水通畅，使地基不致被水泡坏。13开挖不要盲目赶进度，一定要确保降水。 在1#、2#楼每个电梯基坑、集水井及相关设备基础坑内各设置1个降水井，每个井内采取1台100污水泵，天天二十四小时不间断降水，降水过程中应确保地下室范围内地下水位稳定，避免因水位改变而使工程遭受破坏。降水井施工见上图。
