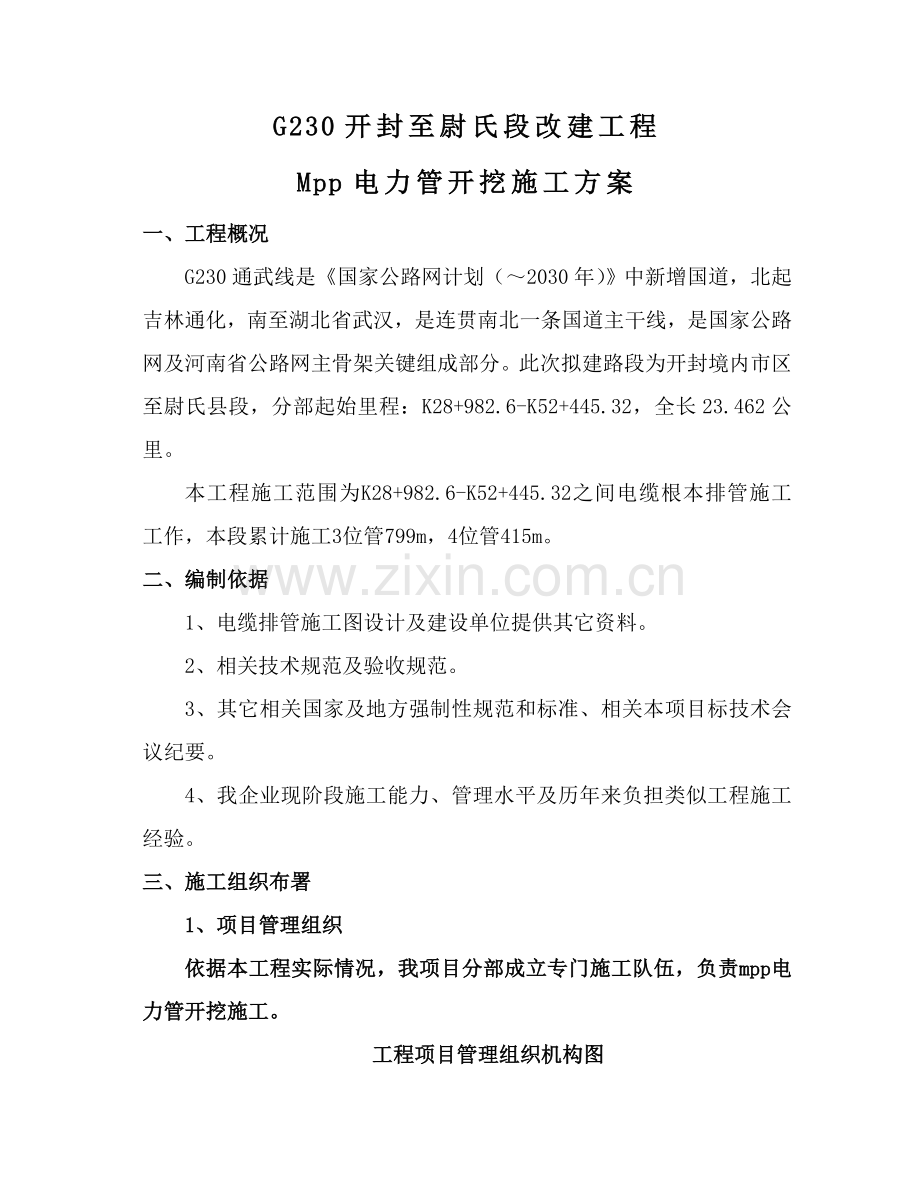

电缆排管综合标准施工专业方案.doc_第1页
第1页 / 共17页
电缆排管综合标准施工专业方案.doc_第2页
第2页 / 共17页
电缆排管综合标准施工专业方案.doc_第3页
第3页 / 共17页
电缆排管综合标准施工专业方案.doc_第4页
第4页 / 共17页
电缆排管综合标准施工专业方案.doc_第5页
第5页 / 共17页
点击查看更多>>
资源描述

1、G230开封至尉氏段改建工程Mpp电力管开挖施工方案一、工程概况G230通武线是国家公路网计划(2030年)中新增国道,北起吉林通化,南至湖北省武汉,是连贯南北一条国道主干线,是国家公路网及河南省公路网主骨架关键组成部分。此次拟建路段为开封境内市区至尉氏县段,分部起始里程:K28+982.6-K52+445.32,全长23.462公里。本工程施工范围为K28+982.6-K52+445.32之间电缆根本排管施工工作,本段累计施工3位管799m,4位管415m。二、编制依据1、电缆排管施工图设计及建设单位提供其它资料。2、相关技术规范及验收规范。3、其它相关国家及地方强制性规范和标准、相关本项目

2、标技术会议纪要。4、我企业现阶段施工能力、管理水平及历年来负担类似工程施工经验。三、施工组织布署 1、项目管理组织依据本工程实际情况,我项目分部成立专门施工队伍,负责mpp电力管开挖施工。工程项目管理组织机构图项目经理项目总工程师生产经理工区长各分队施工队长Mpp施工队2、 施工人员配置施工人员组织表岗位职责人数生产经理负责指挥组织生产,协调对外关系,对工程质量、安全、进度全方面管理1技术责任人负责工程技术工作1施工队长负责施工队施工,协调各工序间操作1技工负责对顶管进行热熔和安装6总计9人 3、施工设备MPP电力排管关键施工设备:挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台,自

3、卸车一台,50kw发电机一台、混凝土振动棒一个。4、 材料进场 采取浙江飞龙生产MPP电力排管,内径尺寸为175cm,环刚度大于24,其它指标均满足DLT 802.7-电力电缆用导管要求。四、施工技术方案施工施工步骤以下:中线放样沟槽开挖浇筑底层混凝土安装mpp电力管浇筑包封混凝土砂砾回填至路床底 1、中线测设沟槽开挖前,应依据图纸提供定线依据,施放管道中心线和检验井位置。每个检验井除钉桩外,还要在检验井位置两侧设置控制桩,并统计两桩至检验井中心距离,以备校核。中线测设时,首先应依据图纸设计管道起点、终点和转向点坐标,计算出这些点和周围控制点关系,再使用全站仪测设定位方法,经过坐标反算求出测设

4、数据,将其标定于地面,并在起点、终点、平面折点处沟槽外设置方向桩。在进行中线测量时,为了避免错误,距离要用钢尺丈量两次。中线测量完成后,依据管道埋深及管径,计算出管沟上口宽度,用白灰粉定出沟槽边线。并确保中心桩及方向桩在开槽前不被破坏。2、沟槽开挖、依据图纸及提供相关资料,采取现场开挖探坑方法,查明其情况,特殊情况时可依据产权单位及设计要求对管线进行加固。所施工工程和已建管道构筑物衔接时,在挖管沟前对其平面位置和高程进行校对,必需时开挖核实;若施工段地下情况和施工图及相关资料提供情况不符合时应立即通知设计单位给予处理。、电力管沟沟槽开挖:管沟开挖采取机械开挖,人工辅助。遇有地下管线时,为了保护

5、地下管线采取人工开挖。管沟开挖前,应向机械司机具体交底,交底内容通常包含挖槽断面、堆土位置、现有地下构筑物情况及施工技术、安全要求等,并指定专员和司机配合,立即量测槽底高程和宽度,预防超挖。开挖厚度要求原地面下大于1.5米,挖方路段设计路面顶下大于1.5米。、沟槽开挖时,优异行具体测量定位并用石灰标示出开挖边线,复核无误后可指挥挖掘机由临时便道进入管沟开挖范围进行开挖,挖掘机一边开挖一边后退,开挖出来土堆于沟槽单侧,堆土坡脚距槽边1.0m以外,堆土高度不超出1.5m,堆土坡度不宜陡于自然休止角。、因为挖掘机不可能正确地将槽底按要求高程整平,所以为确保槽底土壤结构不被挠动或破坏,开挖管沟时应在设

6、计槽底高程以上保留20cm左右一层不用机械进行开挖,而用人工清底。、管沟开挖时,各级质安人员要加强巡视现场,亲密注意周围土体变形情况及管沟内可能出现涌水、涌砂及坑底土反弹,一旦发觉问题,应立即停止开挖,并通知监理工程师协同处理。 3、混凝土垫层施工、混凝土垫层施工:C15混凝土垫层厚10cm,混凝土采取商品混凝土。、混凝土运输:、采取9m3混凝土搅拌运输车运输,运输时间不超出混凝土初凝时间。在运输工序中,应控制混凝土运至浇筑地点后,不离析、不分层、组成成份不发生改变,并能确保施工所必需坍落度。、运输混凝土容器和管道,应不吸水、不漏浆,并确保卸料及输送通畅。、混凝土运输至浇筑地点,如混凝土拌合物

7、出现离析或分层现象,应对混凝土拌合物进行二次搅拌;、混凝土运至制订卸料地点时,应检测其坍落度。所测坍落度值应符合设计和施工要求。、浇筑前检验:浇筑混凝土前,应检验和控制模板尺寸、数量和位置,其偏差值应符合现行国家混凝土结构工程施工及验收规范要求。另外,还应检验模板支撑稳定性及接缝密合情况。符合要求时,方可进行浇筑。 4、管道安装、排管前要先对混凝土垫层高程复核,复核无误后铺设电力管道。、管节安装前应对管材按产品标准逐支检验,不符合标准不得使用。、管道安装采取人工下管人工安装,管接口采取热熔对接方法。、调整管材长短时可用锯切割,断面应垂直平整,不应有损坏。排管由管枕固定,管枕间距2m。 5、混凝

8、土包封浇筑、在浇筑工序中,应控制混凝土均匀性和密实性。、混凝土拌合物运至浇筑地点后,应立即浇筑入模。在浇筑过程中,如混凝土拌合物均匀性和稠度发生较大改变,应立即处理。、混凝土应振捣成型,依据施工对象及混凝土拌合物性质应选择合适振捣器,并确定振捣时间。、混凝土在浇筑过程中,应采取方法预防产生裂缝。因为混凝土沉降及干缩产生非结构性表面裂缝,应在混凝土终凝前给予修整。、在浇筑混凝土时,应制作供结构或构件拆模、吊装和强度合格评定用试件。 6、管道周围砂砾回填在沟槽回填,采取砂砾回填至路床底,之上采取周围一样路床结构回填至顶部。 五、施工中应注意事项 (1)采取挖掘机开挖,人工配合方法进行电缆沟槽基础施

9、工,沟槽基础形成后由人工整平并进行底板砼浇筑; (2)电缆排管铺设全部由人工进行,逐层管间间距要求符合设计尺寸; (3)排管埋设完成后素混凝土包封回填,混凝土浇筑时振捣要密实。 (4)排管热熔时应确保熔接质量,热熔温度必需确保能够充足融化mpp电力管,热熔对接时间不得小于1分钟,热熔管接头处落锤试验应满足规范要求。 四、质量确保方法(一)建立组织机构为确保创优计划全方面实施,实现质量创优各项目标,项目经理部经研究决定,成立质量创优领导小组。(二)、质量确保体系建立以项目经理为首、项目总工程师分管、专职质检工程师具体负责质量管理组织体系,形成一个纵向“主管领导职能部门质检员”三级管理系统。具体见

10、图7-1质量确保体系图。 图7-1五、确保质量确保体系有效运行(一)组织确保:对各个部门全方面推行质量管理和目标责任制管理,从组织方法上使创优计划真正落实到实处。(二)技术确保:建立以质量责任制为首多种制度,并责任到人,从各个技术步骤进行严格控制。(三)施工确保:从施工准备、施工阶段、完工阶段三个段进行控制,确保工程质量。六、事前、事中、事后质量控制方法1、严格实施质量检验程序,做好事前、事后控制。(1)尊重和服从建设单位、监理工程师,认真推行协议条款,如实汇报工程质量和工程进度。(2)建立形成文件和制度检验和试验程序,按程序要求对施工全过程进行检验和试验,并具体、完整地统计、归档。(3)对准

11、备开工分项工程,填写开工申请单。开工汇报中施工方案,必需经全方面质量领导小组审核,认定其方案有质量确保方法后方可报监理工程师。(4)每一道工序完工后,应立即对施工现场进行清理,以免残留物影响下道工序质量。(5)严格按规范要求保留多种原始资料,隐蔽工程还要附照片。(6)单项工程完成后,质量检验步骤图见图72:质量检验步骤图 图72单项工序完成班组技术人员自检返工不合格填报自检表格不合格质检人员复检填报报验申请表不合格监理工程师验收签证2、严格实施质量控制程序,做到事中控制。(1)施工过程控制程序见图73: (2)设备控制对施工设备进行严格管理,强调机械设备保养修理,落实“养修并重、预防为主”方针

12、。施工过程控制程序 填写开工申请单报监理工程师同意进入下一道工序每道(步)工序完工后返工或返修不合格对关键工程进行旁站施工人员自检填报质量验收单合格不合格质检部检验合格返工或返修不合格监理工程师进行检验合格分项工程完工不合格质检部全方面检验验收报请监理工程师验收合格监理工程师验收合格进入下一个分项工程步骤不合格(3)检验和试验控制关键工序、隐蔽工程、易产生缺点部位,质检部派人全过程跟踪检验,对其它通常工序也应采取抽查或部分检验方法,确保施工质量。七、安全施工(一)安全施工目标:我单位承诺安全目标为:在工程建设期间,无重伤以上人身伤亡事故,轻伤率控制在2,杜绝因施工造成地表建筑物沉陷、通信中止、

13、地下管线泄漏等责任事故,消除因我单位施工一切原因造成周围建筑物损失事故和交通运输责任重大事故,确保施工中人员生命财产安全,创“安全生产、文明施工标准化工地”。(二)安全生产保障体系在施工中我们认真落实“安全第一,预防为主“方针,严格实施各项施工安全规章制度,采取严厉防范方法,消亡一切事故苗头,确保生产施工安全。1、建立强有力安全确保体系,各级生产机构全部要配置含有安全资格,熟悉施工情况技术人员担任专职安全员,并实施岗位责任制,把安全生产纳入承包责任制;逐层签署包保责任状,明确分工,责任到人,做到齐抓共管,抓管理,抓制度,抓队伍素质,盯住现场,跟班作业,抓住关键,超前预防。 2、项目部设安全质检

14、部专抓安全,设专职安全员和各工区施工队长为兼职安全员。项目部成立以项目经理为组长,项目总工及项目副经理为副组长,工程技术部部长、安全质检部部长、专职安全员、各施工队长为组员安全生产领导小组,明确分工,责任到人,建立安全生产监督检验队伍,建立“专管成线、群管成网”专兼职相结合安全保障体系。(三)安全生产保障方法1、针对本工程特点,进行岗前培训,对职员进行安全基础知识和技能教育,遵章守纪和标准化作业教育,认真学习我项目部编写“施工安全标准”,经考试合格持证上岗。2、开展安全标准工地建设,施工现场作到布局合理,施工规范,防范严密。在施工现场悬挂相关施工安全口号,设置醒目警示牌,设置显著安全标志,设专

15、员现场调度,确定合理车辆机械走行线路。3、开工前制订科学周密施工方案,尽可能降低因场地小对机械车辆运转和施工影响,确保施工方案安全可靠。4、施工现场和现有公路有干扰时,要和当地交通部门联络,设置必需行车标志,必需时设专员现场指挥,为公路运输、现场施工人员及周围群众提供安全和方便。加强车辆设备管理,加强对司机安全教育,严禁违章操作;加强车辆设备保养维修,严禁带病作业,作到文明驾驶安全行车。5、关键部位施工,要安排含有资格操作人员上岗。6、依据季节改变,夏季作好防暑降温工作,配齐防暑劳保用具。7、汛期到来前,要将设备、材料撤到安全地带。备足抗洪抢险材料,立即投入抢险。8、管线防护安全方法地下管线迁

16、移和保护,在基础施工前,请设计及各管线管理单位对施工方案进行交底,明确管线位置,对需迁移和保护多种管线给予明确,在开挖前,进行样洞开挖,并插上红旗示警,施工中,对保护管线派专员给予监控,发觉问题,随时进行处理。(四)施工现场安全用电方法1、坚持电气专业人员持证上岗,非电气专业人员不准进行任何电气部件更换或维修。2、建立临时用电检验制度,按临时用电管理要求对现场多种线路和设施进行检验和不定时检验,并将检验、抽查统计存档。3、检验和操作人必需按要求穿戴绝缘胶鞋、绝缘手套;必需使用电工专用绝缘工具。4、临时配电线路必需按规范架设,架空线必需采取绝缘导线,不得采取塑胶软线,不得成束架空敷设,不得沿地面

17、明敷。5、施工现场临时用电架设和施工必需符合施工现场临时用电安全技术规范(JGJ46-88)要求。6、加工机具、车辆及人员,应和线路保持安全距离。达不到国家要求最小距离时,必需采取可靠防护方法。7、配电系统必需实施分级配电。现场内全部电闸箱内部设置必需符合相关要求,箱内电气必需可靠、完好,其选型、定值要符合相关要求,开关电器应标明用途。8、工地全部配电箱全部要标明箱名称、控制各线路称谓、编号、用途等。二、文明施工(一)文明施工目标:我单位承诺文明施工目标为:施工总平面管理模块化;现场设施标准化;工程施工程序化;文明区域责任化;作业行为规范化;环境卫生常常化。做好施工现场围挡封闭施工,确保施工现

18、场不扬尘。(二)文明施工保障体系建立文明施工环境保护组织机构,明确各部门人员职责。编制详尽文明施工考评、管理措施和奖惩制度。文明施工组织机构详见图81。文明施工组织机构框图 图81文明施工领导小组建设单位、监理当地相关部门文明施工稽查小组项目文明施工管理小组项目经理各队文明施工管理组专职文明施工督导员各队专职文明施工督导员各施工班组(三)文明施工保障方法严格根据企业制订ISO14001:环境管理体系手册及程序文件组织施工。项目部施工人员佩戴胸卡,应标明人员姓名、职责。施工现场应悬挂提倡文明施工、保护环境条幅。实施持证上岗、挂牌施工制度。经过职员教育培训,使全员均能熟练掌握相关操作规程、技术标准

19、和工作标准,经考试合格方可持证、挂牌上岗。制订工地规则,包含安全防卫、工程安全、工地出入制度、环境卫生、防火方法、周围及近邻环境保护附加规则;施工现场按章作业,部署有序,预制场、拌和场等关键或特殊位置安装护栏、警告标志。设备机具:择优选购,按需配置;登记造册,定时检修;坏封修,缺件补齐;妥善保管,正确使用;规矩摆置,标识清楚。料堆放场所:材料分类摆放,钢材水泥存放于库房,危险品按安全要求存放并专员管理登记。生活区:整齐清新,雅致舒适,饮食卫生,饭菜可口。在居民周围进行施工作业时,尽可能少安排夜间施工,对噪声较强施工机械和施工作业给予限制。三、环境保护方法(一)空气污染预防方法1、在整个施工期间

20、,对施工场地及施工便道应常常洒水,使尘土飞扬减到最低程度。2、在运输轻易起尘细料和松散材料时,应在运输期间使用帆布或类似遮盖物加以覆盖或合适洒水喷湿。(二) 噪声控制预防方法1、严格控制人为噪声。当施工路段和住宅区距离小于150m时,为确保居民夜间休息,在要求时间内严禁施工。2、加强机械维修保养,从声源上降低噪声。注意机械保养,使机械保持最低声级水平;安排工人轮番进行机械操作,降低接触高噪声时间;对在声源周围工作时间较长工人,发放防声耳塞、头盔等,对工人进行本身保护。3、在传输路径上控制噪声,车辆经过居民区时注意减速慢行、严禁鸣笛。采取综合治理方法,把噪音控制在合理范围内,白天不超出75分贝,夜晚不超出55分贝,或按监理工程师和建设单位要求控制。(三) 生产、生活垃圾处理方法工地施工生产、生活垃圾弃置在半密封池中,定时焚烧处理。焚烧后产生废渣和不能焚烧垃圾废料要运至建设单位或监理工程师指定地点。工地设置能冲洗厕所,派专员清理打扫,定时对厕所周围喷药消毒,预防蚊蝇滋生和病毒传输。
