移动平台综合项目施工专项方案.doc

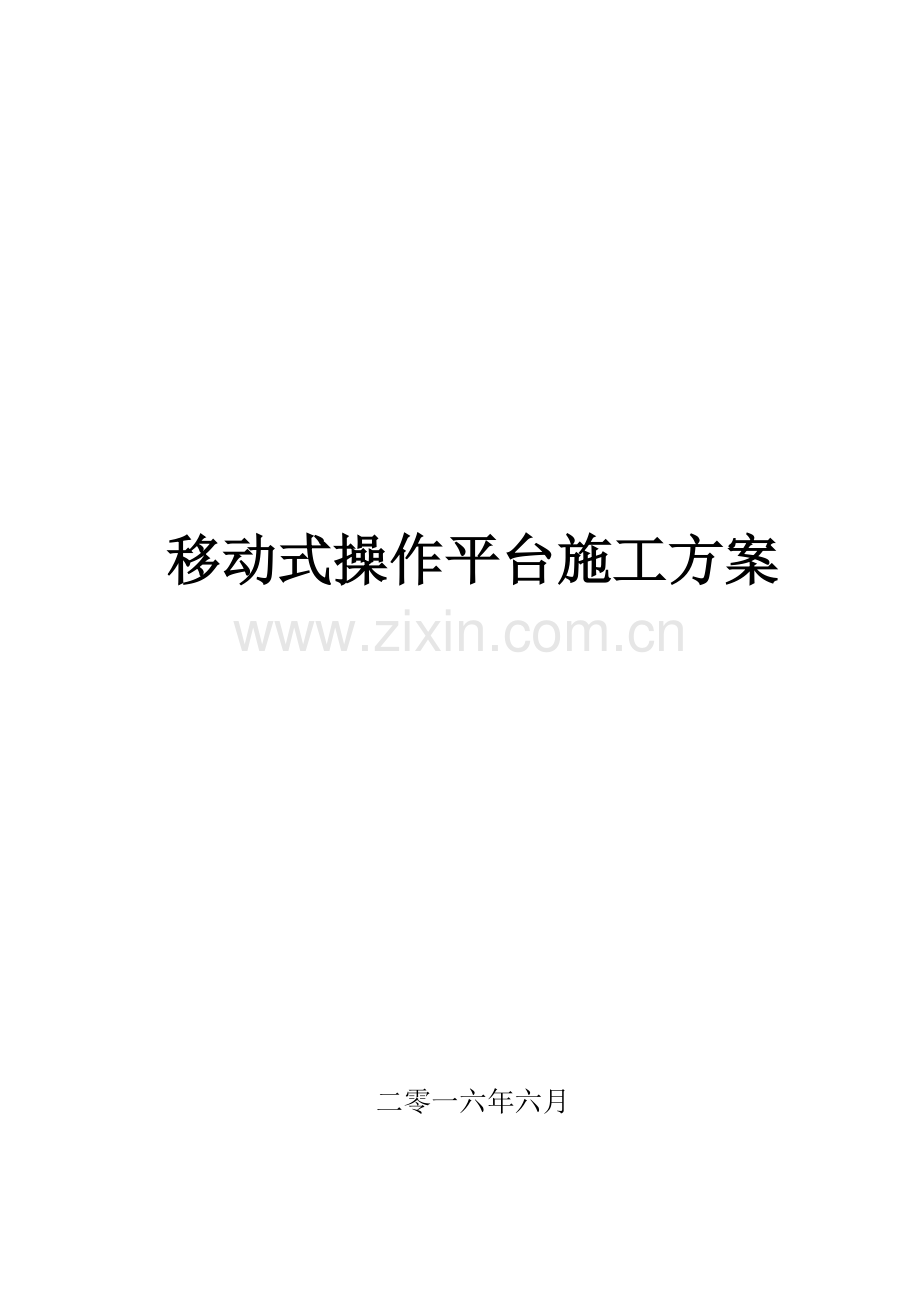

移动式操作平台施工方案二零一六年六月 目 录一. 工程概况二. 编制根据三. 普通阐明四. 材料质量五. 操作平台搭、拆、施工阶段危险源辨认、评价与控制六、移动式操作平台搭设示意图七.移动式操作平台搭、拆普通规定八.移动式操作平台构造、搭设及使用规定九. 施工准备十. 移动式操作平台计算书十一. 移动式操作平台搭设验收十二. 移动式操作平台拆除一. 工程概况工程名称:工程地点：建筑面积：总面积11744.98建设单位；项目概况：二. 普通阐明因一层室内层高达12米，搭设满堂脚手架费太高，现为了满足安装等工种施工需要，减少脚手架费用投入，故决定采用移动式操作平台进行施工。在移动式操作平台搭、拆及安装施工登高作业过程中，要认真贯彻执行现行安全生产方针、国家技术经济政策，做到技术先进、经济合理、安全合用、保证质量，按照建筑施工高处作业安全技术规范JGJ80-91，特制定本施工技术方案。三. 编制根据3.1 建筑施工扣件式钢管脚手架安全技术规范 JGJ130- 3.2 建筑施工安全检查评分原则 JGJ59-3.3 特殊作业人员安全技术考核管理规则【修订】 3.5 建筑构造荷载规范(GB 50009-)、3.6 建筑施工高处作业安全技术规范 JGJ80-91 3.8 施工现场安全生产保证体系与建筑施工安全技术原则选编。四. 材料质量4.1 移动式操作平台采用钢管为：48.3*3.6， 4.2 扣件材质应符合钢管脚手架扣件GB15831 规定，并在螺栓拧紧扭力矩达65N.m时不得破坏（用扭力扳手测试）。 4.3 铺设板材符合有关质量规定。搭设操作平台钢管所有采用48.3*3.6，脚手架立杆间距纵横最大为1.2m，立杆底部增设300mm*300mm*30mm胶合板，立杆接长必要对接，不得采用搭接接长。脚手架水平横杆沿高度最大间隔1.5m设一道，距楼地面650mm设一道扫地杆。脚手架剪刀撑纵横均要设立，最大间隔4.0 m设一道，从下到上全高设立，剪刀撑与楼面角度为45度至60度，剪刀撑必要采用搭接接长，搭接长度不不大于1m 。脚手架顶面满铺50厚木板，木板下水平横杆间距不不不大于400mm，木板与水平横杆用12#铁丝绑牢。五. 操作平台搭、拆、施工阶段危险源辨认、评价与控制危险源危险源辨认辨认负责人移动式操作平台操作平台搭设、操作平台拆除、操作平台端头、木板固定、上人梯子防滑、上高办法、工人劳动防护用品使用、操作平台上堆物。曹树新危险源危险源辨认评价负责人移动式操作平台由于移动式操作平台属于重大危险源，在搭设、拆除及移动使用过程中有较大危险性，具备一定高度。其采用扣件连接、搭设、加固，移动时操作时稳定性存在一定安全隐患。曹树新危险源操作办法监控负责人移动式操作平台1. 施工组织设计，必要有上级公司总工程师签字，技术部门盖章，关于部门审视方案；2. 爬高扶梯应设立在恰当位置，不得有违规操作现象；3. 操作人员应按照规范操作，不得有违规操作现象；4. 现场搭设人员必要持证上岗，并按规范操作；5. 认真使用个人劳动防护用品；6. 操作平台上堆料不得超过规定限度。曹树新六、移动式操作平台搭设示意图七.移动式操作平台搭、拆普通规定7.1 搭设前应检查所有材料与否符合规定。7.2 搭拆移动操作平台必要由专业架子工担任，并按现行国标特种作业人员安全技术考核管理规则考核合格，持证上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上移动操作平台操作。 7.3 施工前，应逐级进行安全技术交底，贯彻所有安全技术办法和人身防护用品，未经贯彻不得进行搭、拆施工。搭拆、使用过程中，钢管不准触及有电线路。7.4 搭拆移动操作平台时工人必要戴安全帽，系安全带，穿防滑鞋。搭拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。 7.5 操作层上施工荷载应符合设计规定，不得超载； 7.6 沿移动操作平台外侧禁止任意攀登。 7.7作业层脚手板应铺满、铺稳，不得有空隙和探头板；的确需要进行杆件搭接时杆件搭接长度不不大于1m,不少于3个扣件。7.8 作业面下方不得设作业面，进行垂直交叉作业，以免发生物体打击。7.9 严格按照规定构造尺寸进行搭设，控制好立杆垂直偏差和横杆水平偏差，并保证节点连接达到规定。7.10 操作平台工作时将其滚动某些固定住及支撑牢固。移动前，架上材料、工具以及施工垃圾等应清除干净，移动时应有防止倾倒办法。7.11 操作平台上操作人员应尽量减少，作业时不得多人集中在一种跨距内。作业平台上作业人员应使用安全带，安全带应挂在牢固构造上，安装人员必要配工具袋和工具挂钩。7.12 操作平台必要设立安全警示牌，表白平台面积、高度及最大承载量。7.13 操作平台每次拖移时应有专人指挥，专人观测，先试拖12m后，对架子变形状况进行检查，确认无变形后方可正式拖移。拖移定位后应对操作平台变形状况进行全面检查，确认无变形后方可使用。7.14 作业平台应设立扶手或防护栏杆，布置登高爬梯，不得爬架子上下。7.15 在作业面上作业时，操作人员不得位于平台一侧，以免平台承受侧向力过大，发生倾翻。禁止操作人员在平台上打闹嬉戏。7.16 操作平台搭设完毕要通过安全员验收合格后方可使用，移动操作平台寻常使用管理要有专人负责，定期检查，移动操作平台不得超载，多余物件随时清理，各部件连接节点，由专人按规定期间检查。7.17 因作业必须暂时拆除或变动安全防护设施时，必要经施工负责人批准，并采用相应可靠办法。作业后应及时恢复。八.移动式操作平台构造、搭设及使用规定8.1 基本规定 用扣件式钢管搭设移动式操作平台是室内安装施工暂时构造，它要在室内安装施工中承受各种垂直和水平荷载。8.2 施工准备移动平台地基必要平整。8.2.1单位工程技术负责人应按施工组织设计中关于移动式操作平台规定，向搭、拆和使用人员进行安全技术交底。8.2.2按规范及施工组织设计规定对钢管、扣件、板材、轮子等进行检查验收，不合格产品不得使用。8.2.3经检查合格材料应按品种、规格分类堆放整洁、平稳放在耐磨地坪上，并于地坪面要有成品保护办法。8.3移动式操作平台搭设工艺1、移动式操作平台搭设办法移动式操作平台构造采用所有采用48.33.6mm脚手架钢管用扣件相扣接进行制作搭设，这种办法较为简便。上部平台次梁间距为300mm，台面满铺，铺板用50mm厚脚手板，一一加以固定，使其不松动。操作平台面积为2.4m4m，总高度为9.2m(涉及栏杆)。为了避免摇动和倾覆，支承用立柱，咱们进行了稳定验算，满足了稳定性规定。操作平台周边，按照临边作业规定设立防护栏杆并配备登高扶梯，梯子采用12钢筋焊接,梯子不得缺档，横档间距以30cm为宜。在底部移动轮子上设立锁止装置。2、搭设规定移动式操作平台脚轮与底座立杆要焊接牢固和绑扎可靠。立杆接长除顶层顶步可采用搭接外，别的各层各步接头必要采用对接扣件连接。6.3.6 脚手架立杆对接、搭接应符合下列规定：1 当立杆采用对接接长时，立杆对接扣件应交错布置，两根相邻立杆接头不应设立在同步内，同步内隔一根立杆两个相隔接头在高度方向错开距离不适当不大于500；各接头中心至主节点距离不适当不不大于步距1/3 ；2 当立杆采用搭接接长时，搭接长度不应不大于1m ，并应采用不少于2个旋转扣件固定。端部扣件盖板边沿至杆端距离不应不大于100mm。移动式操作平台四个立面必要设立剪刀撑，斜杆与地面倾角宜在45度60度之间，剪刀撑斜杆接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交横向水平杆伸出端或立杆上，旋转扣件中心线至主节点距离不适当不不大于150mm。3、注意事项（1） 底部移动轮子在架体投入使用时，应当设立锁止装置，限制平面上移动。（2） 架体移动时，上部应没有作业人员。 （3） 决不容许攀登杆件上下。4、使用过程中规定：A. 高处作业，发既有缺陷和隐患时，必要及时解决；危及人身安全时，必要停止作业。B. 高处作业中所用物料，均应堆放平稳，不妨碍通行和装卸。C. 拖动操作平台时，应设10m警戒区，并应派专人现场指挥。禁止在操作平台上有人时机械拖动。D. 禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。九. 施工准备1. 单位工程技术负责人应按施工组织设计中关于移动式操作平台规定，向搭、拆和使用人员进行安全技术交底。 2. 按规范及施工组织设计规定对钢管、扣件、脚手板、轮子等进行检查验收，不合格产品不得使用。 3. 经检查合格材料应按品种、规格分类堆放整洁、平稳放在耐磨地坪上，并对地坪面要有成品保护办法。4. 本工程移动式操作平台基本为室内浇捣完地面.十. 移动式操作平台计算书1、次梁计算取次梁间距为2400mm，次梁（均布荷载）计算简图见下图（1） 先按均布荷载验算次梁次梁计算简图（集中荷载） 均布荷载得荷载设计值为：木铺板自重 350N/m20.30m1.2=126N/m栏杆与挡脚板自重 170N/m1.2=204N/m施工活荷载 1000N/m20.30m1.4=420N/m荷载设计值 =750N/m故弯矩为M=1/8ql2=1/87502.42=540Nm（2）按次梁承受集中荷载验算恒载为：木铺板自重 350N/m20.3m1.2=126N/m栏杆与挡脚板自重 170N/m1.2=204N/m恒载设计值 =330N/m取集中荷载为1000N计，得荷载设计值为10001.4=1400N故弯矩为M=1/8ql2+1/4pl=1/83302.42+1/414002.4=237.6+840=1077.6 N/m（3） 取以上两弯矩值中较大值M=1077.6Nm，验算次梁弯曲强度。钢管截面抵抗矩为Wn=5.260cm3，得Wnf=5.260205=1078.3Nm，故知取集中荷载为1000N时，MWnf。满足规定。2、主梁验算主梁计算简图（1） 主梁按两跨简支梁持续梁计算，其荷载为：木铺板自重：350 N/m21.21m=420N/m 次梁自重 ：170N/m/0.31.21=680N/m施工活荷载： 1000N/m21.41m=1400 N/m 主梁钢管自重：1701.2=204 N/m荷载设计值为： = 2704 N/m 中间柱顶处弯矩为：MB=-0.125ql2 =-0.125270412 =-338 Nm（2） 验算弯曲强度，得MB（338 Nm）Wnf(1078.3 Nm) 满足规定。3、支撑钢管强度验算 荷载计算：立杆、剪刀撑、水平杆自重：（6*9.2m+6m*16+8*8m+5.2m*8）40 N/m1.2=9088N1.2=12326.4N 脚手架自重：(350+170)N/m22.4m4m1.2+10905.6N=16896N施工活荷载取：1000N/m21.42.4m4m=10080NQ=39302.4N单根立杆荷载:q=6550.4N=6550.4N/5062=12.95 N/m2 远不大于 f=205 N/m2,强度满足规定!4、移动时倾覆推力T移动时,上部停止施工,仅考虑脚手架自重,推脚手架时,人员直接推底部,作用力在底杆上部,距地为1.5m。底板自重:350N/m21.22.4m4m=4032N脚手架自重：16896.N总自重：G=20928NTmax=20928N2m/1.5m=27904NTmin=20928N2m/8.65m=4838.84N脚手架倾覆推力最小为作用在顶部操作层时，大小为4838.84N，此状况不也许发生；实际脚手架移动时,直接推动脚手架底部,最小水平推力要达到27.904KN时才也许发生倾覆事故,实际经实验仅需6人左右推移，其推力大概在8KN左右，远达不到27.904KN,因而移动脚手架推移时是比较安全，不会发生倾覆。 十一. 移动式操作平台搭设验收11.1 移动式操作平台在使用前，搭设完后必要进行全面检查和验收，保证符合本组织设计及规范规定，并确认操作平台搭设牢固，具备一定刚度和稳定性。11.2 板材按规范规定固定牢固。11.3 施工荷载不得超过1000N/M2，禁止超载；架上禁止堆放或搬运材料物品，杂物要及时清理。11.4脚轮1）脚轮必要有缩紧装置。2）脚轮应有生产合格证明文献。3）脚轮承重必要满足总荷载需要。11.4 杆件相交位置符合节点规定。十二. 移动式操作平台拆除12.1 拆除移动式操作平台时，应由专人负责监护。 12.2 拆除移动式操作平台前，应将平台上留存材料，杂物等清除干净。 12.3 平台拆除顺序普通为板材栏杆剪刀撑横杆立杆，按自上而下先装者后拆，逐渐拆除，一步一清。不准上下同步拆除。 12.4 拆下杆件和配件分类堆放，运至室外。并及时按品种、规格放整洁。
