焊接工艺报告模板.doc

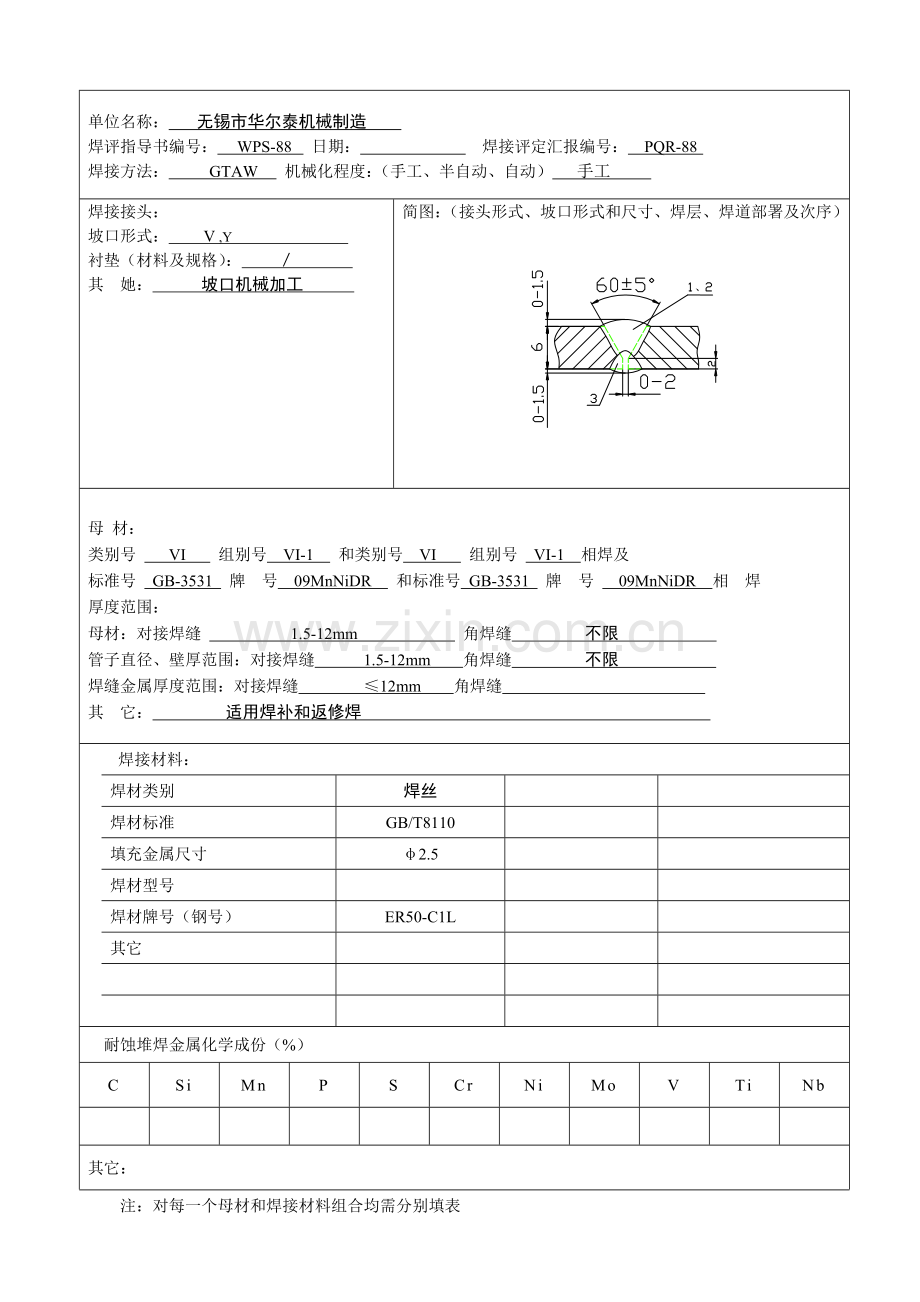

焊接工艺指导书单位名称： 无锡市华尔泰机械制造 焊评指导书编号： WPS-88 日期： 焊接评定汇报编号： PQR-88 焊接方法： GTAW 机械化程度：（手工、半自动、自动） 手工 焊接接头：坡口形式： V ,Y 衬垫（材料及规格）： 其 她： 坡口机械加工 简图：（接头形式、坡口形式和尺寸、焊层、焊道部署及次序）母 材：类别号 VI 组别号 VI-1 和类别号 VI 组别号 VI-1 相焊及标准号 GB-3531 牌 号 09MnNiDR 和标准号 GB-3531 牌 号 09MnNiDR 相 焊厚度范围：母材：对接焊缝 1.5-12mm 角焊缝 不限 管子直径、壁厚范围：对接焊缝 1.5-12mm 角焊缝 不限 焊缝金属厚度范围：对接焊缝 12mm 角焊缝 其 它： 适用焊补和返修焊 焊接材料： 焊材类别焊丝焊材标准GB/T8110填充金属尺寸2.5焊材型号焊材牌号（钢号）ER50-C1L其它耐蚀堆焊金属化学成份（%）CSiMnPSCrNiMoVTiNb其它：注：对每一个母材和焊接材料组合均需分别填表焊接位置：对接焊缝位置： 平焊 焊接方向：（向上、向下） 角焊缝位置： 焊接方向：（向上、向下） 焊后热处理：加热温度（） 56020 保温时间（h） 2 预 热：预热温度（）（许可最低值） 0 层间温度（）（许可最高值） 300 保持预热时间： 加热方法： / 气 体：气体种类 混合比 流量（L/min） 保 护 气 Ar 99.99% 612尾部保护气 / / 后面保护气 / / 电特征：电流种类： 直流 极 性： 正极 焊接电流范围（A）： 90-150 电弧电压（V）： 1216 （按所焊位置和厚度，分别列出电流和电压范围，统计下表）焊道/焊层焊接方法填充材料焊接电流电弧电压（V）焊接速度（cm/min）线能量(kJ/cm)牌号直径极性电流（A）定位GTAWER50-C1L2.5正1001501GTAWER50-C1L2.5正90150121671020.62,3GTAWER50-C1L2.5正90150121681218.0钨极类型及直径： 铈钨极 2.5mm 喷嘴直径（mm）： 1020 熔滴过渡形式： 焊丝送进速度（cm/min）： 技术方法： 摆动焊或不摆动焊： 摆动或不摆动 摆动参数： 焊前清理或层间清理： 角向机 后面清根方法： 碳弧气刨 单道焊或多道焊（每面）： 多道/单道 单丝焊或多丝焊： / 导电嘴至工件距离（mm）： 6-10 锤 击： 不 其 它： 编制日期审核日期同意日期焊接工艺评定汇报单位名称 无锡市华尔泰机械制造 焊接工艺评定汇报编号： PQR-88 焊评指导书编号： WPS-88 焊接方法 GTAW 机械化程度：（手工、半自动、自动） 手动 接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度） 母 材：材料标准： GB-3531 钢 号： 09MnNiDR 类、组别号： VI-1 和类、组别号：VI-1 相焊厚 度： 6mm 直 径： 其 她： 焊后热处理：热处理温度（）： 56020 保温时间（h）： 2 保护气体： 气体 混合比 流量（L/min）保护气体： Ar 99.99% 6-12 尾部保护气： 后面保护气： 填充金属：焊材标准： GB/T14957 焊材牌号： ER50-C1L 焊材规格： 2.5 焊缝金属厚度： 6mm 其 她： 电特征：电流种类： 直流 极 性： 正极 钨极尺寸： 焊接电流（A）： 150 电弧电压（V）： 16 其 她： / 焊接位置： 对接焊缝位置： 平焊 方向：（向上、向下）角焊缝位置： 方向：（向上、向下）技术方法：焊接速度(cm/min)： 12 摆动或不摆动： 摆动 摆动参数： 多道焊或单道焊（每面）： 多道/多道 多丝焊或单丝焊： / 其 她：最大焊接线能量23.4KJ/cm 预热：预热温度（） 10 层间温度（） 250 其 她： 拉 伸 试 验 试验汇报编号： PQR-88 试样编号试样宽度（mm）试样厚度（mm）横截面积（mm2）断裂载荷（Kn）抗拉强度（Mpa）断裂部位和特征Q88-1-1Q88-1-2弯 曲 试 验 试验汇报编号： PQR-88 试样编号试样类型试样厚度（mm）弯心直径（mm）弯曲角度（）试验结果Q88-2-1面弯624180合格Q88-2-2面弯624180合格Q88-2-3背弯624180合格Q88-2-4背弯624180合格冲 击 试 验 试验汇报编号： PQR-88 试样编号试样尺寸缺口类型缺口位置试验温度（）冲击吸收功（J）备 注Q88-15*10*55V型焊缝-40合格Q88-25*10*55V型焊缝-40合格Q88-35*10*55V型焊缝-40合格Q88-45*10*55V型热影响区-40合格Q88-55*10*55V型热影响区-40合格Q88-65*10*55V型热影响区-40合格金相检验（角焊缝）：根部：（焊透、未焊透） ，焊缝：（熔合、未熔合） ，焊缝、热影响区：（有裂纹、无裂纹） 。检 验 截 面焊脚差（mm）无损检验RT： 焊缝和热影响区无裂纹，汇报号PQR-88 UT： MT： PT： 其它： 耐蚀堆焊金属化学成份（重量%）CSiMnPSCrNiMoVTiNb分析表面或取样开始表面至熔合线距离（mm）： 附加说明：结论：本评定按JB4708-要求焊接试件、检验试样，测定性能，确定试验统计正确 评定结果： （合格、不合格） 合格 焊工姓名焊工代号施焊日期编制日期审核日期同意日期第三方检验 焊接工艺评定统计卡焊接工艺指导书编号WPS-88焊 接 方 法GTAW焊接工艺评定汇报编号PQR-88焊 接 位 置平位焊接接头简图：基础材料牌 号规 格入 库 号09MnNiDR6焊接材料牌 号规 格烘干温度保温时间入 库 号ER50-C1L2.5焊 接 工 艺 参 数焊接方法焊机极性层次焊材牌号直径焊接电流（A）焊接电压（A）焊接速度（cm/min）线能量（KJ/cm）GTAW直流正定位ER50-C1L2.5100150GTAW直流正1ER50-C1L2.590150121671020.6GTAW直流正2ER50-C1L2.590150121681218.0其它参数钨 极 直 径 2.5喷 嘴 直 径 12保 护 气 体气 体 流 量 8 L/min预 热 温 度10 层 间 温 度 250 热 处 理 温 度 保 温 时 间56020 h清 根 方 法碳刨外观检验对接焊缝宽度正面： 8-10 后面：6-8角焊缝焊脚尺寸： 对接焊缝余高正面： 1.0 后面：0.8角焊缝两焊脚差： 焊缝表面质量（有没有裂纹、气孔、咬边及成型情况等）： 焊缝成形良好，无焊接缺点焊 工检 验 员记 录日 期日 期日 期
