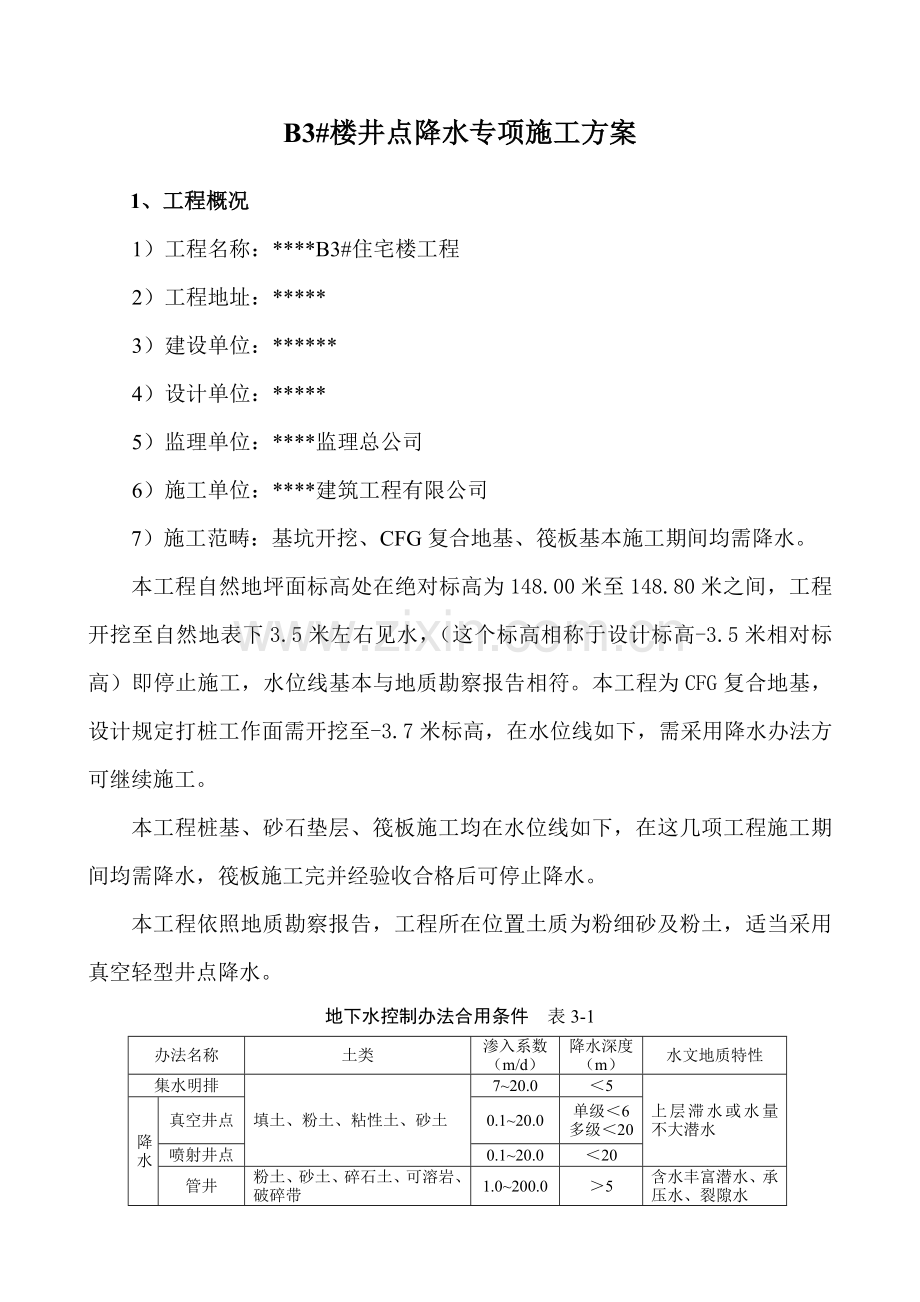

B3#楼井点降水专项施工方案1、工程概况1）工程名称：*B3#住宅楼工程2）工程地址：*3）建设单位：*4）设计单位：*5）监理单位：*监理总公司6）施工单位：*建筑工程有限公司7）施工范畴：基坑开挖、CFG复合地基、筏板基本施工期间均需降水。本工程自然地坪面标高处在绝对标高为148.00米至148.80米之间，工程开挖至自然地表下3.5米左右见水，（这个标高相称于设计标高-3.5米相对标高）即停止施工，水位线基本与地质勘察报告相符。本工程为CFG复合地基，设计规定打桩工作面需开挖至-3.7米标高，在水位线如下，需采用降水办法方可继续施工。本工程桩基、砂石垫层、筏板施工均在水位线如下，在这几项工程施工期间均需降水，筏板施工完并经验收合格后可停止降水。本工程依照地质勘察报告，工程所在位置土质为粉细砂及粉土，适当采用真空轻型井点降水。地下水控制办法合用条件 表3-1办法名称土类渗入系数（m/d）降水深度（m）水文地质特性集水明排填土、粉土、粘性土、砂土720.05上层滞水或水量不大潜水降水真空井点0.120.0单级6多级20喷射井点0.120.020管井粉土、砂土、碎石土、可溶岩、破碎带1.0200.05含水丰富潜水、承压水、裂隙水截水粘性土、粉土、砂土、碎石土、岩溶土不限不限回灌填土、粉土、砂土、碎石土0.1200.0不限本工程拟采用真空井点减少地下水位，沿基坑四周坏形布置。井点降水示意图如图1所示。2、地质状况及地下水位依照*市建筑设计研究院提供地质资料，拟建场地地层可分为五大层，自上而下描述如下：杂填土：杂色，物质成分重要为碎砖块、石块等建筑垃圾，含大量粉土及砂土等，松散状。层厚1.80-2.10米。平均层厚1.91米。粉细砂含粉土：黄色，湿，稍至中密。以粉细砂为主，粉土以不规则薄夹层形式存在其中。层底埋深5.10-5.90米，层厚3.30-4.10米，平均层厚3.56米。N平均值7，N63.5平均值4。-1砾砂：黄绿色，饱和，中密，级配不均，冲击成因，矿物成分为长石及石英，具有风化岩碎屑。层底埋深5.30-5.90米，层厚0.6米。强风化砂页岩：黄绿色、灰黑色，砂页岩互层状分布，表层风化强烈，呈坚硬粘土状，岩体节理裂隙发育，内含粘性土充填物，随深度增长，风化强度逐渐削弱，岩体呈碎块状。岩体基本质量级别为级。层底埋深11.30-12.00米，层厚5.60-6.70米，平均层厚6.19米。N值平均值38，N63.5平均值10。中风化砂页岩：灰黑色，砂页岩互层状产出，岩芯呈短柱状，岩体完整，呈坚硬块状，岩体基本质量级别为级。本层最大探深25.00米，未穿透该层。N平均值66。3、轻型井点设备轻型井点系统由滤管、井点管、连接管、集水管及抽水设备等构成。3.1滤管：32mmPPR热熔管，长4m，一端用管堵熔死，管壁上钻直径1218mm孔梅花形布置，孔高1000mm，作为滤管，管壁外包尼龙网（100目）五层，外层为810孔/cm2白钢丝网布粗滤网。为避免滤孔淤泥堵塞，在管壁与滤网间用铁丝绕成螺旋形断开，滤网外面再裹一层20号粗铁丝保护网，间距10mm。井点管上端用弯管接头与总管相连。3.2井点管：32mmPPR热熔管，长4m。3.3连接管：井点管和总管热熔连接，应不漏气。3.4总管：63mmPPR热熔管、三通，每节长度为4m,用管接连接，防止漏气，漏水。3.5抽水设备：IB80-65-160离心式水泵，流量为50m3/h共5台，其中1台备用，反射水箱购买成品（实际以购买设备为准，但抽水能力不低于50m3/h）。每台抽水设备连接不超过100根井点管。3.6水枪：50*5mm无缝钢管长约2m，下端焊接一种16mm枪头喷嘴，上端伸出冲击管外与高压胶管连接。3.7蛇形高压胶管：压力应达到1.50mpa以上，长120m.3.8高压水泵：100TSW-7高压离心泵，配备一种压力表，作下井管之用。4、施工前准备工作4.1熟悉图纸，掌握工程地质条件，理解施工现场地形及周边环境，分析降水过程中也许浮现技术问题和采用对策。4.2平整场地，以便于作业。5、轻型井点布置5.1平面布置本工程采用环形线状井点布置，布置在基坑四周，仅留出土车道口及桩机坡道口。为综合考虑桩机移位时遇到井点管和基槽土方开挖，将井点管布置在离基坑壁外2m位置且须将井点管顶部插至比原土面标高低，以防止桩机作业和井管局部漏气。井点管间距按1m布置。为了充分运用泵抽水能力，集水总管标高应尽量接近地下水位线，并沿抽水水流方向留有0.25%0.5%土仰角。在拟定井点管数量时应考虑在基坑四周恰当加密。5.2高程控制依照本工程特点（地下水位高度）以及原地坪标高，埋入深度为5.5m6.5m。5.3平面布置图、剖面示意图详附图。5.4轻型井点布置注意事项为保证轻型井点降水成功，在进行井点布置时还需注意：5.4.1对于平面布置（1） 应尽量将建筑物、构造物重要部份纳入井点系统范畴，保证桩基及地下工程顺利进行；（2） 尽量压缩井点降水范畴，总管设在基坑外围或沟槽外侧，井点则朝向坑内；（3） 总管线型随基坑形状布置，但尽量直线，折线铺设，不应弯弯曲曲，安装困难，易漏气；（4） 总管平台宽度普通为11.5m，平面布置要充分考虑排水出路，普通应引向离基坑愈远愈好，以防回水。5.4.2对于高程布置：（1） 井点系统集水总管高程，最佳是布设在接近在地下水位处，或略高于天然地下水位以上200mm左右；（2） 井点泵（离心泵）轴心高度应尽量与集水总管在同一高程上，要防止地面雨水流入基坑，并在坑四周做好排水沟；（3） 在同一井点系统中，无论为线状、环形布置中各根井管长度须相似，使各井管下滤管顶部能在同一高程上（最大相差普通不容许不不大于100mm），以防高差过大，影响降水效果；（4） 井点系统、集水总管都应设立在比较可靠地点、平台上，普通井点泵装置地点要以垫木或夯实整平。6、井点安装6.1安装程序井点放线定位 挖井点管沟槽 安装高位水泵 冲孔安装埋设井点管 布置安装总管 井点管与总管连接 安装抽水设备 试抽与检查 正式投入降水程序。 6.2井点管埋设依照建设单位提供测量控制点，测量放线拟定井点位置，然后在井点管位置先采用挖掘机挖一条沟槽，宽为1.2m，深度为1.0m，便于冲击孔时集水，埋管时灌砂，并用水沟将井点沟与集水坑联接，以便于排泄多余水。将套管水枪对准井点位置，启动高压水泵，水压控制在0.40.8mpa，在水枪高压水射流冲击下套管开始下沉，并不断地提高与降落套管与水枪。普通含砂粘土，套管落距在1000mm之内，在射水与套管冲切作用下，大概在1015分钟时间之内，井点管可下沉4m左右，若遇到较厚纯粘土时，沉管时间要延长，此时可采用增长高压水泵压力，以达到加速沉管速度。冲孔冲击管上下移动时应保持垂直，这样才干使井点降水井壁保持垂直，若在冲孔时遇到较大石块和砖块，会浮现倾斜现象，此时成孔直径也应尽量保持上下一致。井孔冲击成型后，应拔出冲击管，并立即插入井点管，井点管上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层填充质量直接影响轻型井点降水效果，应注意如下几点：1）砂石须采用粗砂，以防止堵塞滤管网眼。2）滤管应放置在井孔中间，砂石滤层厚度应在60100mm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管网眼填砂厚度要均匀，速度要快，填砂半途不得中断，以防孔壁塌土。3）滤砂层填充高度，至少要超过滤管顶以上10001800mm，普通应填至原地下水位线以上，以保证土层水流上下畅通。4）井点填砂完后，井口边用粘土封口压实，防止漏气而减少降水效果。6.3冲洗井管将1530胶管插入井点管底部进行注水清洗，直到流出清水为止，应逐根进行清洗，避免浮现“死井”。6.4管路安装一方面沿井点管线外侧，铺设集水总管，并用胶垫螺杆把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端木塞，用胶管与主管连接，主管路流水坡度按坡向水泵5坡度并用砖将主干管垫好，并作好冬季降水防冻保温。6.5检查管路检查集水干管与井点管连接胶管各个接头在试抽水时与否有响声漏气现象，发现这种状况应重新连接，直至不漏气为止，在正式运转抽水之前必要进行试抽，以检查抽水设备运转与否存在漏气现象。在水泵进水管上安装一种真空表，在水泵出水管上安装一种压力表，在试抽时，应检查整个管网真空度，应达到550mmHg（73.33Kpa），方可进行正式投入抽水。6.6抽水轻型井点管网所有安装完毕后进行试抽，当抽水设备运转一切正常后，整个抽水管路无漏气现象，可以投入抽水作业，开机后一种星期后将形成地下降水漏斗，并趋向稳定，桩机工程可开工。6.7排水在基坑东侧设一总排水井，直径1.2米，深2米，内设两台自动泵将水排出至市政道路排水管网内。7、注意事项7.1桩机运营道路不设立井点，这并不影响整体降水效果；7.2在正式开工前，保证供电正常，保证在抽水期间不断电。由于抽水应持续进行特别是开始抽水阶段时停时抽，井点管滤网易于堵塞，出水混浊。同步由于半途长时间停止抽水，易导致地下水位上升，会引起土方边坡塌方等事故。7.3轻型井点降水应经常进行检查，其出水规律应“先大后小，先混后清”，若浮现异常状况，应及时进行检查。7.4在抽水过程中，应经常检查和调节离心泵出水阀门以控制流水量，本地下水位降到所规定水位后，减少出水阀门出水量，尽量使抽吸与排水保持均匀，达到细水长流。7.5真空度是轻型井点降水能否顺利进行降水重要技术指数，现场设专人经常观测，若抽水过程中发现真空度局限性，应及时检查整个抽水系统有无漏气环节，并应及时排除。7.6在抽水过程中，特别是开始抽水时，应检查有无井点管淤塞死井，可通过管内水流声、管子表面与否潮湿等办法进行检查。如“死井”数量超过10%，则严重影响降水效果，应及时采用办法，采用高压水反冲洗解决。7.7在打井点之间应踏勘现场，若发现现场地表层有旧基本、隐性坟场应及早解决。7.8主干管应按本方案做好流水坡度，流向水泵方向。7.9基坑周边上部应做好排水沟，防止雨水流入基坑。7.10井点位置应距坑边2m，以防止井点影响边坑土坡稳定性，水泵抽出水应按施工方案设立总管排出，并应保证不渗漏，离基坑越远越好，以防止地表水渗入下去，影响降水效果。7.12井点观测孔采用50PVC管，布置在楼中间位置，观测孔孔深要超过该部位井点管底0.5m，以保证观测在该部位井点降水状况。
