FYJQB原材料检验质量统一标准.doc

资源描述

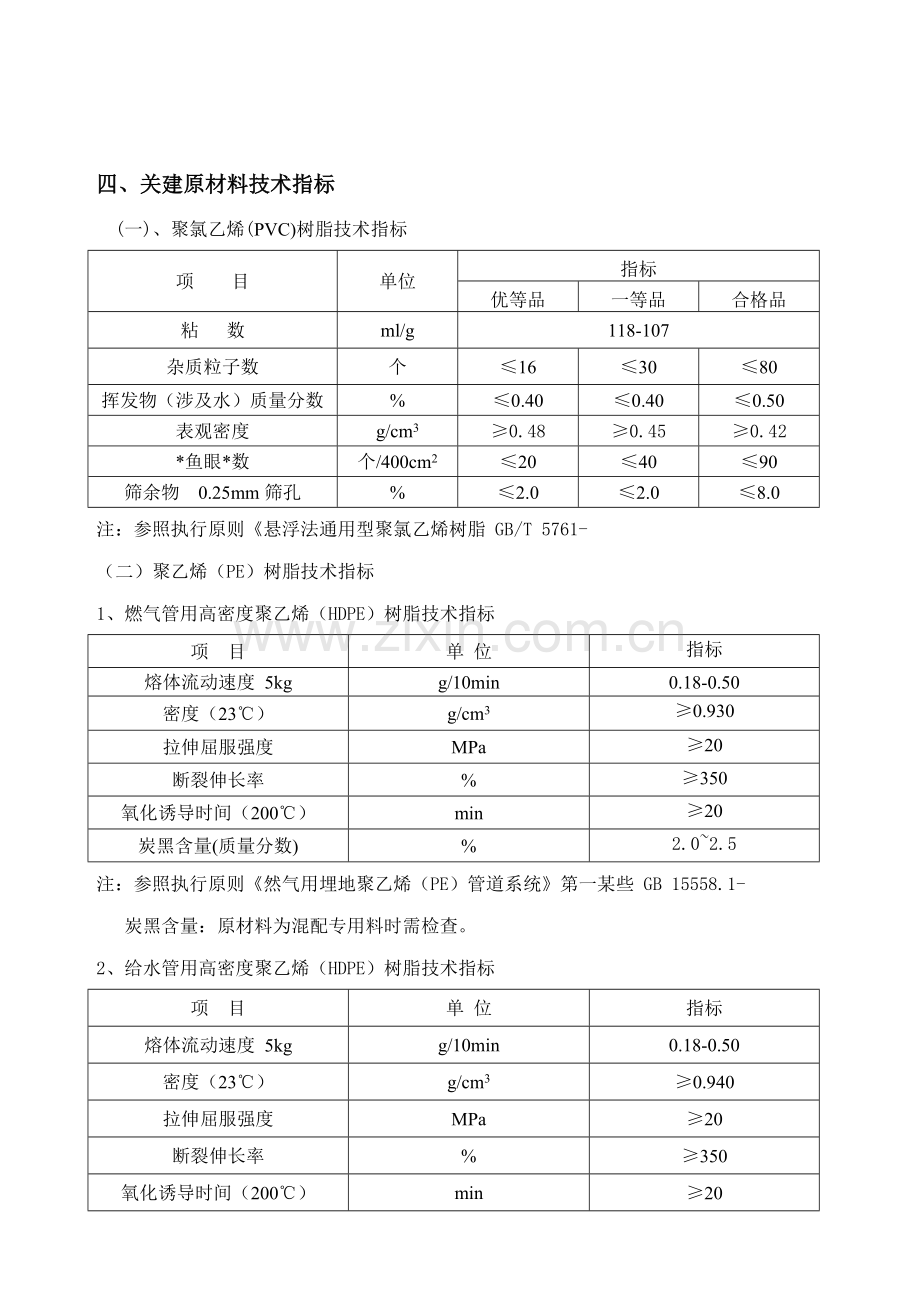

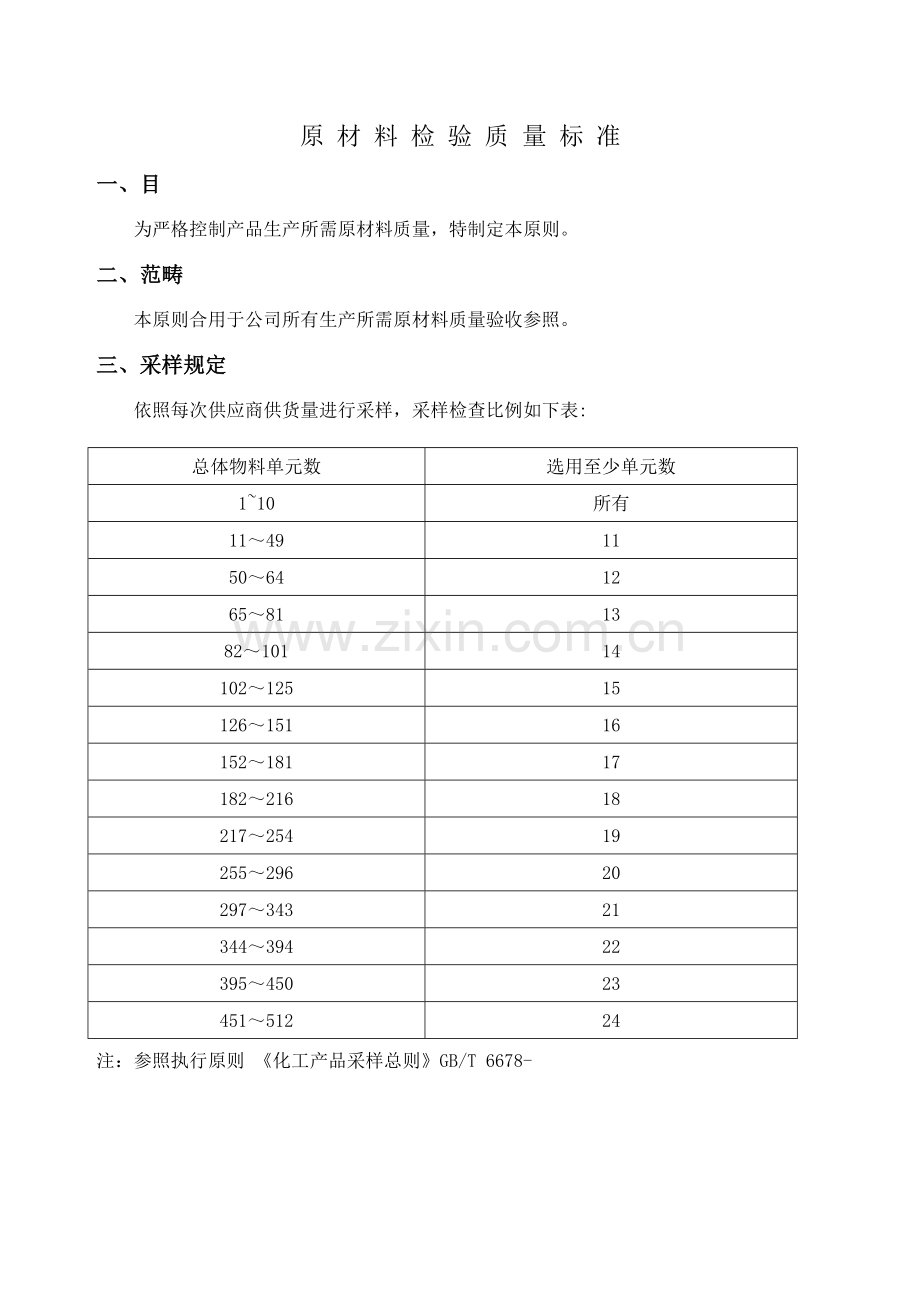

原材料检验质量标准一、目　　为严格控制产品生产所需原材料质量，特制定本原则。二、范畴　　本原则合用于公司所有生产所需原材料质量验收参照。三、采样规定依照每次供应商供货量进行采样，采样检查比例如下表: 总体物料单元数选用至少单元数 1~10 所有 11～49 11 50～64 12 65～81 13 82～101 14 102～125 15 126～151 16 152～181 17 182～216 18 217～254 19 255～296 20 297～343 21 344～394 22 395～450 23 451～512 24 注：参照执行原则《化工产品采样总则》GB/T 6678- 四、关建原材料技术指标 (一)、聚氯乙烯(PVC)树脂技术指标项目单位指标优等品一等品合格品粘数 ml/g 118-107 杂质粒子数个 ≤16 ≤30 ≤80 挥发物（涉及水）质量分数 % ≤0.40 ≤0.40 ≤0.50 表观密度 g/cm3 ≥0.48 ≥0.45 ≥0.42 *鱼眼*数个/400cm2 ≤20 ≤40 ≤90 筛余物 0.25mm筛孔 % ≤2.0 ≤2.0 ≤8.0 注：参照执行原则《悬浮法通用型聚氯乙烯树脂 GB/T 5761- （二）聚乙烯（PE）树脂技术指标 1、燃气管用高密度聚乙烯（HDPE）树脂技术指标项目单位指标熔体流动速度 5kg g/10min 0.18-0.50 密度（23℃） g/cm3 ≥0.930 拉伸屈服强度 MPa ≥20 断裂伸长率 % ≥350 氧化诱导时间（200℃） min ≥20 炭黑含量(质量分数) % 2.0~2.5 注：参照执行原则《然气用埋地聚乙烯（PE）管道系统》第一某些 GB 15558.1- 炭黑含量：原材料为混配专用料时需检查。 2、给水管用高密度聚乙烯（HDPE）树脂技术指标项目单位指标熔体流动速度 5kg g/10min 0.18-0.50 密度（23℃） g/cm3 ≥0.940 拉伸屈服强度 MPa ≥20 断裂伸长率 % ≥350 氧化诱导时间（200℃） min ≥20 炭黑含量(质量分数) % 2.5±0.5 注：参照执行原则《给水用聚乙烯（PE）管材》 GB/T 13663- 炭黑含量：原材料为混配专用料时需检查。 3、通信管用高密度聚乙烯（HDPE）树脂技术指标项目单位指标熔体流动速度 5kg g/10min 0.20-1.40 密度（23℃） g/cm3 ≥0.930 拉伸屈服强度 MPa ≥18 断裂伸长率 % ≥350 注：参照执行原则《地下通信管道用塑料管》第二某些 YD/T 841.2- 4、排水管用高密度聚乙烯（HDPE）树脂技术指标项目单位指标熔体流动速度 5kg g/10min 0.20-1.60 密度（23℃） g/cm3 ≥0.930 拉伸屈服强度 MPa ≥20 断裂伸长率 % ≥350 氧化诱导时间（200℃） min ≥20 炭黑含量(质量分数) % 2.5±0.5 注：参照执行原则《埋地用聚乙烯（PE）构造壁管道系统》第一某些 GB/T 19472.1-，《非开挖铺设用高密度聚乙烯排水管》 CJ/T 358-。炭黑含量：原材料为混配专用料时需检查。 5、通信管用低密度聚乙烯（LDPE）树脂技术指标项目单位指标熔体流动速度 5kg g/10min ≤3.60 密度（23℃） g/cm3 ≥0.910 拉伸屈服强度 MPa ≥8 断裂伸长率 % ≥350 注：参照执行原则《地下通信管道用塑料管》第二某些 YD/T 841.2- 五、普通原辅材料助剂技术指标（一）、色母料技术指标序号项目指标一等品二等品 1 耐迁移性 ≥4 ≥4 2 耐热性 ≥4 ≥4 3 色点个/m2 0.6～1.0mm 不容许 ≤8 4 分散度个/10cm×10cm ≤3 ≤8 （二）填充辅料技术指标 1、轻质碳酸钙技术指标项目名称指标碳酸钙(CaCO3)% ≥97 白度 ≥92 细度125um筛余物% ≤0.005 105℃挥发物 % ≤0.5 盐酸不溶物含量% ≤0.20 吸油值 g/100g ≤100 注：参照执行原则《普通工业沉淀碳酸钙》HG/T 2226- 2、PVC专用钙技术指标项目名称指标碳酸钙(CaCO3)% ≥95 白度 ≥90 细度75um筛余物% ≤0.01 105℃挥发物 % ≤0.60 盐酸不溶物含量% ≤0.30 吸油值 g/100g ≤70 活化度质量分数 % ≥90 注：参照执行原则《工业活性沉淀碳酸钙》HG/T 2567- 3、重质碳酸钙技术指标项目名称指标碳酸钙(CaCO3)% ≥94 白度 ≥91 粒度D50um ≤4.5 105℃挥发物 % ≤0.5 吸油值 g/100g ≤30 比表面积 m²/g ≥2.0 注：参照执行原则《塑料工业用重质碳酸钙》HG/T 3249.3- 4、填充母料技术规定项目指标含水量 ≤0.5% 白度 ≥40 形状圆柱体薄片 5、增强母料技术指标项目单位原则指标粒度颗/10g 250－450 密度 g/cm3 1.50－2.50 水分及挥发物％ ≤0.50 熔体流动速（5.0kg/190℃） g/10min ≥0.20 （三）加工助剂技术指标 1、无尘复合铅盐稳定剂技术指标指标名称指标外观白色或微黄色片状物料铅含量（以氧化铅计） %≥ 45.0 水分含量 %≤ 1.0 1201～3200 50 5 6 2、硬脂酸技术指标外观检查白色或微黄色蜡状固体，微带牛油气味。项目指标值 1840型 1850型 1865型橡塑级皂化值（以KOH计）/mg/g 203～215 203～212 200～210 190~225 酸值（以KOH计）/mg/g 205～214 202～211 200～209 190~224 凝固点℃ 53～57 ≥54 ≥57 ≥52 水分% ≤0.10 ≤0.10 ≤0.10 ≤0.20 色泽Hazen ≤400 ≤400 ≤400 ≤400 注：参照执行原则《工业硬脂酸》 GB/T 9103- 3、氯化聚乙烯（CPE）技术指标项目 PE-C 130 PE-C 135 PE-C 230 PE-C 235 氯质量分数 % 30±2 35±2 30±2 35±2 挥发物质量分数 % ≤ 0.40 0.40 0.40 0.40 灰分质量分数 % ≤ 4.5 4.5 4.5 4.5 筛余物（0.9mm筛孔）% ≤ 2.0 2.0 2.0 2.0 注：参照执行原则《氯化聚乙烯》 HG/T 2704- 4、加工助剂ACR技术指标项目 HA-50B LP-90 水分含量 % ≤ 0.10 0.10 表观密度 g/cm³ 0.45±0.10 0.2~0.7 筛余物% （30目）≤2.0 （0.9mm筛孔）≤3.0 注：参照执行原则《PVC加工助剂LP系列树脂》 Q/3700RFH 002- 及《PVC加工助剂》 Q/3725RRH 001- 5、石蜡技术指标项目质量指标 52号 54号 56号 58号 60号 62号熔点℃ 不低于 52 54 56 58 60 62 低于 54 56 58 60 62 64 含油量(质量分数) % ≯ 2.0 针入度（25℃，100g）≯ 23 嗅味号不不不大于 2 机械杂质及水分无注：参照执行原则《半精炼石蜡》 GB/T 254- 6、聚乙烯蜡技术指标实验项目单位技术规定熔点 ℃ ≥105 分子量 ≥3000 酸值 Mgkoh g ≤0.5 外观白色粉状注：参照执行原则《聚乙烯蜡》 Q/LHY001-

展开阅读全文
