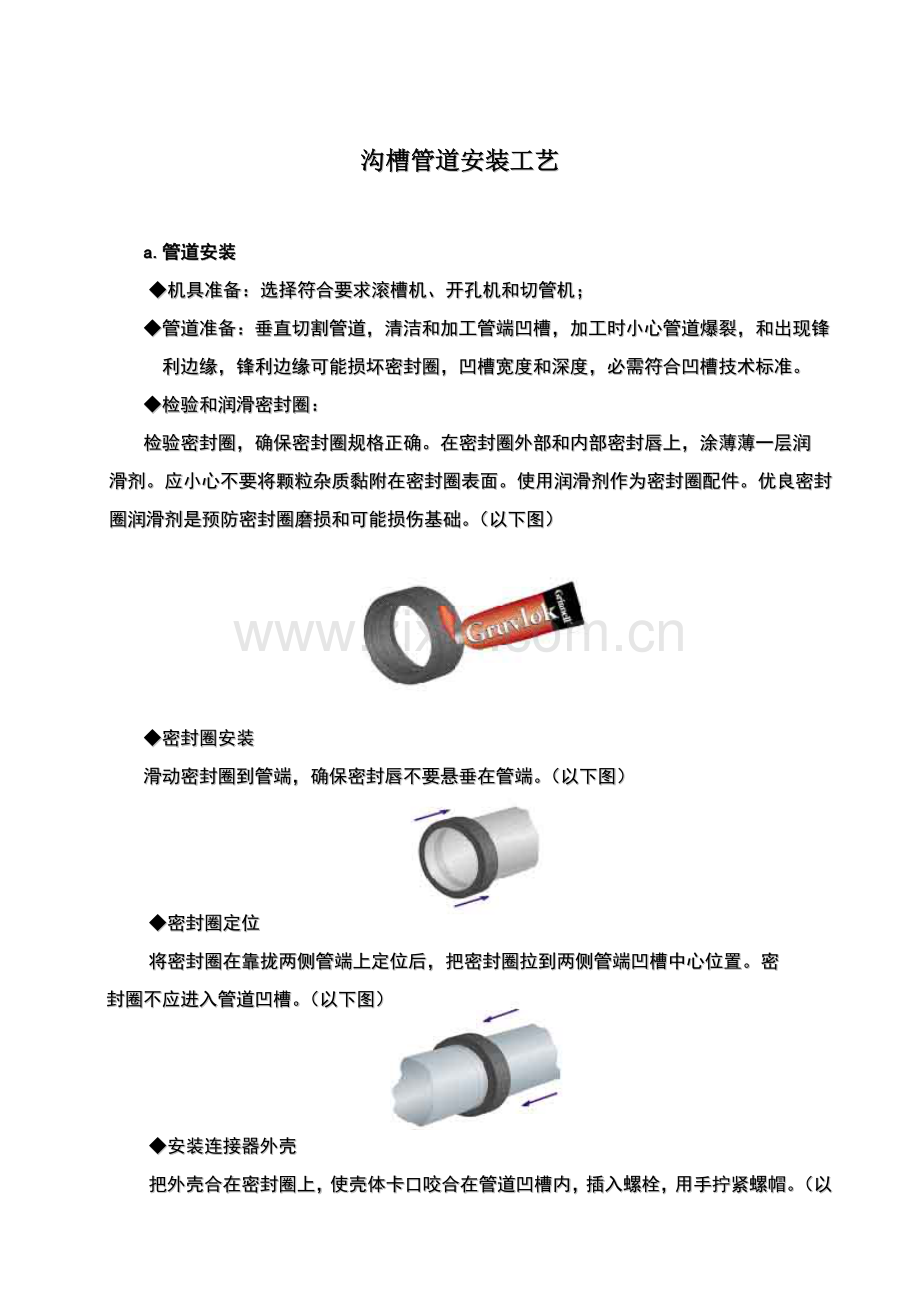

沟槽管道安装工艺

a.管道安装
◆机具准备：选择符合要求滚槽机、开孔机和切管机；
◆管道准备：垂直切割管道，清洁和加工管端凹槽，加工时小心管道爆裂，和出现锋利边缘，锋利边缘可能损坏密封圈，凹槽宽度和深度，必需符合凹槽技术标准。
◆检验和润滑密封圈：
检验密封圈，确保密封圈规格正确。在密封圈外部和内部密封唇上，涂薄薄一层润
滑剂。应小心不要将颗粒杂质黏附在密封圈表面。使用润滑剂作为密封圈配件。优良密封圈润滑剂是预防密封圈磨损和可能损伤基础。（以下图）

◆密封圈安装
滑动密封圈到管端，确保密封唇不要悬垂在管端。（以下图）

◆密封圈定位
将密封圈在靠拢两侧管端上定位后，把密封圈拉到两侧管端凹槽中心位置。密
封圈不应进入管道凹槽。（以下图）

◆安装连接器外壳
把外壳合在密封圈上，使壳体卡口咬合在管道凹槽内，插入螺栓，用手拧紧螺帽。（以下图）

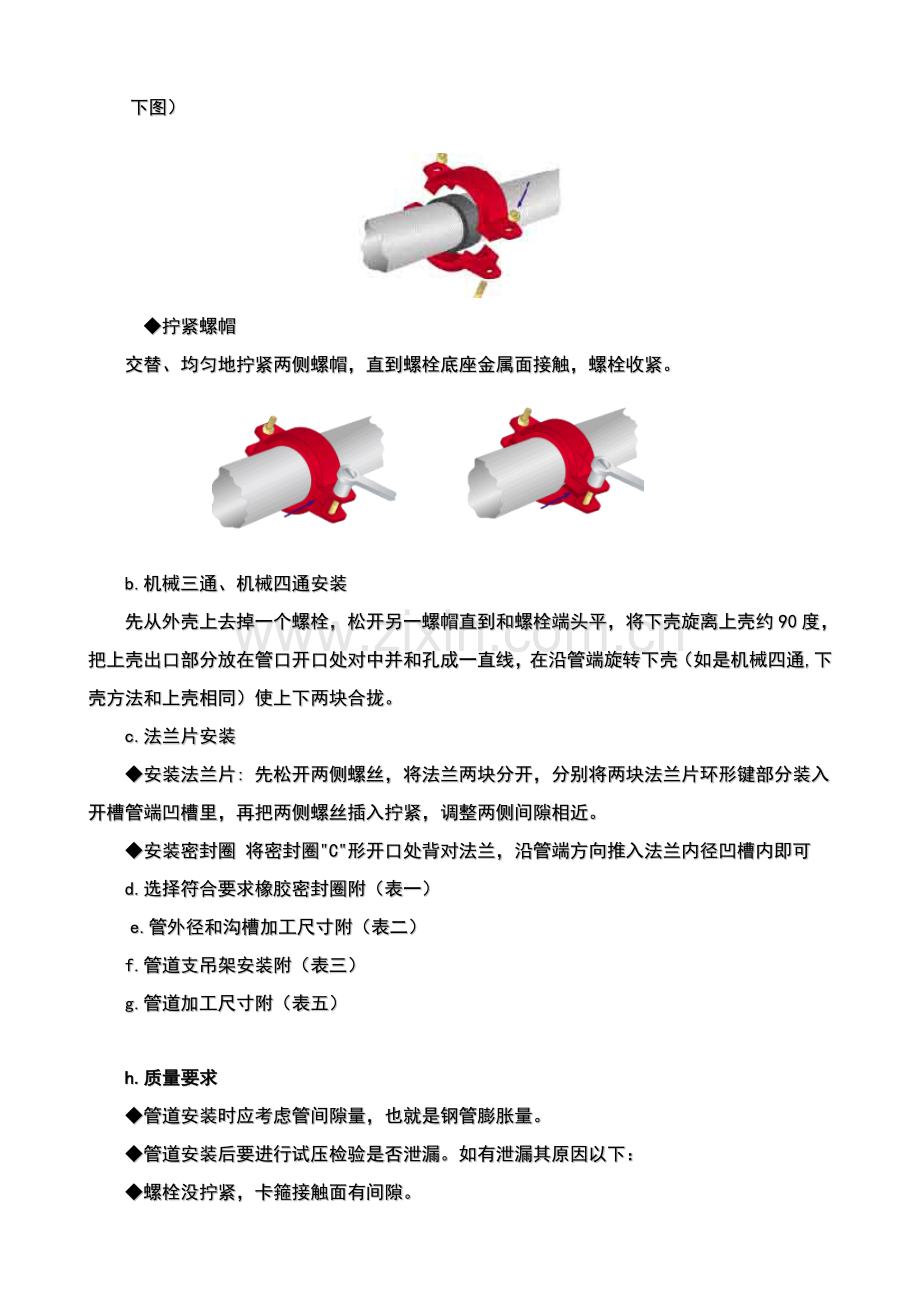

◆拧紧螺帽
交替、均匀地拧紧两侧螺帽，直到螺栓底座金属面接触，螺栓收紧。

b.机械三通、机械四通安装
先从外壳上去掉一个螺栓，松开另一螺帽直到和螺栓端头平，将下壳旋离上壳约90度，把上壳出口部分放在管口开口处对中并和孔成一直线，在沿管端旋转下壳（如是机械四通,下壳方法和上壳相同）使上下两块合拢。
c.法兰片安装
◆安装法兰片: 先松开两侧螺丝，将法兰两块分开，分别将两块法兰片环形键部分装入开槽管端凹槽里，再把两侧螺丝插入拧紧，调整两侧间隙相近。
◆安装密封圈 将密封圈"C"形开口处背对法兰，沿管端方向推入法兰内径凹槽内即可
d.选择符合要求橡胶密封圈附（表一）
e.管外径和沟槽加工尺寸附（表二）
f.管道支吊架安装附（表三）
g.管道加工尺寸附（表五）

h.质量要求
◆管道安装时应考虑管间隙量，也就是钢管膨胀量。
◆管道安装后要进行试压检验是否泄漏。如有泄漏其原因以下：
◆螺栓没拧紧，卡箍接触面有间隙。
◆沟槽加工深度应符合要求。
◆密封面不应有杂质。
◆钢管端部密封面有伤痕或沟线状伤痕不能安装。
◆密封圈不能有啃圈。
◆钢管外径不能超差。
◆加工后钢管端部至沟槽距离不能小。
◆安装不符合要求，超出要求转角。
◆钢管开孔引分支.
在管路中引出分支,首先必需在管道开孔,孔必需开在管道中心线上而且尺寸要正确,
开孔要用专用工具.附（表四）孔开好后检验孔周围16mm范围管表面清洁、光滑、无污物、皮屑、凸出物方可安装。

表一 橡胶密封圈选择
橡胶原料
应用范围
橡胶圈色标识
天然橡胶
用于-35℃～+80℃水和无油气体
黑色
乙丙橡胶用
用于-30℃～+100℃通常介质、耐老化
绿色
丁晴橡胶
用于-40℃～+120℃油、油雾和煤气
橙色
卤化丁橡胶
不含油、含有多个稀酸水和气体
棕色
氯橡胶
用于-20℃-200℃以下化学物品
蓝色
白色丁晴橡胶
不含碳黑、可用于食品
白色
氯丁橡胶
一定范围内润滑油及化学品
黄色
有机硅橡胶
用于-40℃-250℃以下不带烃类空气
红色

表二 管外径和沟槽加工尺寸表
单位：mm
钢管外径尺寸
沟槽至管径尺寸
沟槽宽度
沟槽外径（C）
标准
最大
最小
标准
最大
最小
标准
最大
最大
最大
最小
42.2
42.6
41.8
15.9
16.6
15.1
7.14
7.90
6.38
38.99
38.61
48.3
48.8
47.8
15.9
16.6
15.1
7.14
7.90
6.38
45.09
44.70
60.3
60.9
59.7
15.9
16.6
15.1
8.74
9.50
7.98
57.15
56.77
76.1
76.9
75.3
15.9
16.6
15.1
8.74
9.50
7.98
72.26
71.80
88.9
89.7
88.1
15.9
16.6
15.1
8.74
9.50
7.98
84.94
84.48
108.0
108.8
107.2
15.9
16.6
15.1
8.74
9.50
7.98
103.70
102.94
114.3
115.4
113.5
15.9
16.6
15.1
8.74
9.50
7.98
110.10
109.57
139.7
141.1
138.9
15.9
16.6
15.1
8.74
9.50
7.98
135.48
134.97
159.0
160.4
158.0
15.9
16.6
15.1
8.74
9.50
7.98
153.41
152.65
165.1
166.7
164.3
15.9
16.6
15.1
8.74
9.50
7.98
160.78
160.22
168.3
169.9
167.5
19.1
16.6
15.1
8.74
9.50
7.98
163.96
163.40
219.1
220.7
218.3
19.1
19.8
18.3
11.91
12.67
11.15
213.70
212.98
273.0
274.6
272.2
19.1
19.8
18.3
11.91
12.67
11.15
267.60
266.93
325.0
326.6
324.2
19.1
19.8
18.3
11.91
12.67
11.15
318.29
317.53

表三 管道支吊架安装

公称管径D.N.
用刚性接头每根管吊架数
用挠性接头每根管吊架数
对6m长管
对9m长管
对6m长管
对9m长管
50
2
3
3
4
65
2
3
2
3
80
2
3
2
3
100
2
3
2
3
125
2
3
2
3
150
2
3
2
3
200
2
3
2
3
250
2
3
2
3
300
2
3
2
3

表四 管道分支开孔尺寸表

主管外径（mm）
支管外径（mm）
开孔直径(mm)
01
42
26
26
02
42
21
26
03
48
26
26
04
48
26
26
05
57.0：60.3
48.0
38
06
57.0：60.3
42.3
38
07
57.0：60.3
33.5
38
08
57.0：60.3
26.8
38
09
76.1
48.0
44
10
76.1
42.3
44
11
76.1
33.5
38
12
76.1
26.8
38
13
88.9
60.0
64
14
88.9
48.0
51
15
88.9
42.3
51
16
88.9
33.5
44
17
88.9
26.8
44
18
108.0
（75.5）：76.1
70
19
108.0
60.3
70
20
108.0
48.0
51
21
108.0
42.3
51
22
108.0
33.5
51
23
108.0
26.8
38
24
114.0
（88.5）：88.9
89
25
114.0
（75.5）：76.1
70
26
114.0
60.3
70
27
114.0
48.0
51
28
114.0
42.3
51
29
114.0
33.5
51
30
114.0
26.8
38
31
140.0
114.0
114
32
140.0
（88.5）：88.9
89
33
140.0
（75.5）：76.1
70
34
140.0
60.3
70
35
140.0
48.0
51
36
140.0
42.3
51
37
140.0
33.5
51
38
165.0
114.0
114
39
165.0
（88.5）：88.9
89
40
165.0
（75.5）：76.1
70
41
165.0
60.3
70
42
165.0
48.0
51
43
165.0
42.3
51
44
165.0
33.5
51
45
159.0
108.0
114
46
159.0
60.3
70

英制
公称
标准
上公差
下公差
标准
上公差
下公差
标准
上公差
下公差
最大
最小

直径
2/4
DN20
26.7
27
26.5
15.88
16.64
15.12
7.14
7.9
6.38
23.83
23.44
1.42
1.65
29.2
1″
DN25
33.4
33.7
33.1
15.88
16.64
15.12
7.14
7.9
6.38
30.23
29.85
1.6
1.65
36.3
1 1/4″
DN32
42.2
42.6
41.8
15.88
16.64
15.12
7.14
7.9
6.38
38.99
38.61
1.6
1.65
45
11/2″
DN40
48.3
48.8
47.8
15.88
16.64
15.12
7.14
7.9
6.38
45.09
44.7
1.6
1.65
51.1
2″
DN50
60.3
60.9
59.7
15.88
16.64
15.12
8.74
9.5
7.98
57.15
56.77
1.6
1.65
63
2 1/2″

73
73.7
72.3
15.88
16.64
15.12
8.74
9.5
7.98
69.09
68.63
1.98
2.11
75.7
2 3/4″
DN70
76.1
76.9
75.3
15.88
16.64
15.12
8.74
9.5
7.98
72.26
71.8
1.98
2.11
78.7
3″
DN80
88.9
89.7
88.1
15.88
16.64
15.12
8.74
9.5
7.98
84.94
84.48
1.98
2.11
91.4

101.6
102.6
100.8
15.88
16.64
15.12
8.74
9.5
7.98
97.38
96.87
2.11
2.11
104.1
4″
DN100
114.3
115.4
113.5
15.88
16.64
15.12
8.74
9.5
7.98
110.08
109.57
2.11
2.11
116.8

127
128.3
126.2
15.88
16.64
15.12
8.74
9.5
7.98
112.78
122.27
2.11
2.41
129.5

139.7
141.1
138.9
15.88
16.64
15.12
8.74
9.5
7.98
135.48
134.97
2.11
2.77
142.2
5″
DN125
141.3
142.7
140.5
15.88
16.64
15.12
8.74
9.5
7.98
137.03
136.47
2.13
2.77
143.8

152.4
153.8
151.6
15.88
16.64
15.12
8.74
9.5
7.98
148.08
147.52
2.16
2.77
154.9
6″
DN150
158.8
160.4
158
15.88
16.64
15.12
8.74
9.5
7.98
153.21
152.45
2.16
2.77
161.3
6″
DN150
165.1
166.7
164.3
15.88
16.64
15.12
8.74
9.5
7.98
160.78
160.22
2.16
2.77
167.6

168.3
169.9
167.5
15.88
16.64
15.12
8.74
9.5
7.98
163.96
163.4
2.16
2.77
170.9

203.2
204.8
202.4
19.05
19.81
18.29
11.91
12.67
11.15
198.53
197.89
2.34
2.77
207.5
8″
DN200
219.1
220.7
218.3
19.05
19.81
18.29
11.91
12.67
11.15
214.4
213.76
2.34
2.77
223.5

254
255.6
253.2
19.05
19.81
18.29
11.91
12.67
11.15
249.23
248.54
2.39
3.4
258.3
10″
DN250
273
274.6
272.2
19.05
19.81
18.29
11.91
12.67
11.15
268.28
267.59
2.39
3.4
277.4

323.9
325.5
323
19.05
19.81
18.29
11.91
12.67
11.15
318.29
317.53
2.77
3.96
328.2
