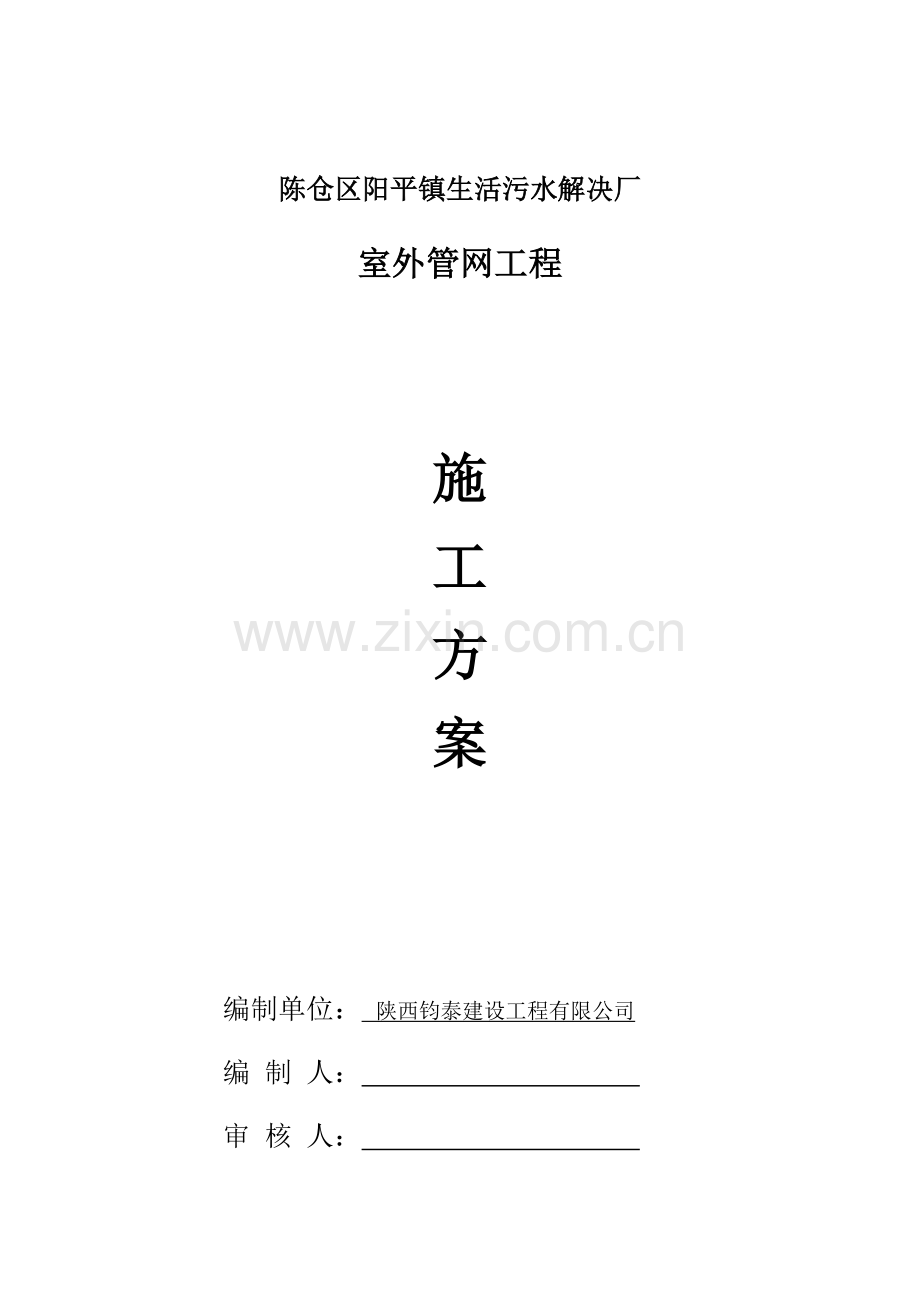

陈仓区阳平镇生活污水解决厂室外管网工程施工方案 编制单位： 陕西钧泰建设工程有限公司 编 制 人： 审 核 人： 编制日期： 3月2日 室外管网施工方案一、编制根据：1.1建筑给水排水及采暖工程施工质量验收规范（GB50242-）1.2建筑工程施工质量验收统一原则（GB50300-）1.3砌体工程施工质量验收规范（GB50203-）1.4给水排水管道工程施工及验收规范（GB50268-97）1.5依照施工现场实地考察状况、施工单位实力和材料供应状况符合规定二、工程概述1.1工程地址:陈仓区、阳平镇1.2室外直埋管道系统：1、采用钢筋混凝土管道，管道柔性连接。2、采用工厂预制二级钢筋混凝土承插管道。3、管道T型三通、转角采用排水检查井连通。4、室外沟槽开挖约3600米，直埋管道柔性连接安装约3600米，排水检查井共 59个。1.3工程特点：1、由于本工程为室外地下直埋管道安装，受天气影响也较大，同步安装工作量也较大，工期较紧，材料存储地、材料加工场地和安装施工场地狭窄。2、由于施工现场狭窄，运送道路网至施工现场非常困难，对施工用大口径管道、物料进场运送将在某种限度上导致影响。3、为保证工期，各单位、各专业队、各工种交叉作业较多，互相干扰大，工期紧，施工难度大，施工要科学组织、周密筹划，严格管理，统筹安排，团结协作，在施工前必要预先做好现场调研及勘察工作，充分考虑各种不利因素，依照实际状况制定的确可行实行性方案；保证工期、工程质量和施工安全，圆满完毕本工程施工任务。 三、施工准备1.施工管理人员准备：为保证本工程工期和工程质量，针对工程特点，由组织过重点大型工程，具备丰富施工经验和组织指挥能力人员任职，统一组织、管理、协调。项目由项目经理负责项目经理部全面工作，严格按照项目法组织施工。下设各专业工种技术、质检、安全、物资等部门，配备有关专业工程师层层把关，全方位控制工程进度筹划、技术质量、安检和寻常管理工作。2.质量责任：2.1技术负责人：是本项目技术和质量直接领导，协助项目经理对工程质量工作进行详细组织和指引。2.2质量负责工程师：协助技术负责人负责质量管理寻常工作，编制质量实行筹划，负责组织工程施工质量检查，施工技术资料审核，监督施工队贯彻执行技术质量原则、规程、规范、设计规定及质量管理制度。2.3工程技术部：协助技术负责人，负责组织施工图纸会审、技术交底、编制保证质量技术办法，解决施工中技术问题。2.4各专业工程师：负责本专业承担项目技术和质量工作、编制保证施工质量技术办法、组织对重要设备和材料进场验收。负责组织施工中隐检及质量保证办法实行。2.5施工员：对所施工工程质量负直接责任、检查所有材料成品、半成品质量、按照规程、规范、设计图纸编写技术交底、指引班组施工操作，每个分项完毕后，组织班组进行自检、互检、交接检，并及时填写施工技术资料。2.6质检员：严格监督生产班组按设计图纸、规程、规范进行施工，参加隐检，把检查中发现问题及时反馈给关于人员、限期整治，并检查整治成果。2.7施工班组：严格按照设计图纸、规程、规定施工，及时进行自检、互检，保证施工质量达到优良原则。3.技术准备：1、根据设计批准施工图及有关图集规范，及时精确做出施工预算，施工图预算经批准后送材料部门筹办。2、设计交底后及时组织关于人员全面熟悉设计图及关于文献，领略设计意图，编制详细分部工程实行性方案和各工序施工书面技术交底。组织工程技术人员、技术工人进行技术交底、工程内容交底、工艺流程交底，熟悉钢筋混凝土管道安装性能、特点，组织工人进行学习，使所有人员在进入施工现场前心中有数。3、认真组织协调外线交接桩和复核布点、护点工作，并收集整顿好测量放线和交接桩纪录。4、各项预制加工项目开始前，依照设计施工图编制材料筹划，将需要材料、设备等按规格、型号准备好，运至现场。5、材料设备规定：到现场管材、管件等须认真检查并经监理验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标记。4.施工工艺流程测量放样沟槽开挖基坑夯实铺砂石垫层管道安装排水检查井砌筑、抹灰闭水实验沟槽回填土。设备选型、主材审定：1、按图纸、国标、施工进度筹划，提前作好各种材料、设备、机具进出场筹划，保证订货质量及到货日期和数量。及时同甲方、设计及关于方面获得联系，明确各种材料、设备供货渠道和特殊规定，然后按供货厂家资质等状况配合监理申报，获得批准后及时订立购货合同，保证材料、设备到货时间。现场暂时设施：我公司与业主单位商定、贯彻施工所必要暂时设施，如现场生产生活场地、仓储地点、暂时用水、暂时用电等。四、施工进度筹划1.1施工工期安排： 工程拟定早开工早竣工，并验收。1.2施工准备过程： 为保证工程具备开工条件后及时进场施工，前贯彻完如下施工准备工作，以以便工人进场。1、赴现场勘测，以便全面掌握工程状况，贯彻施工准备。2、由技术部门组织技术交底会，熟悉图纸，理解设计思想，明确施工规定，编制施工方案。3、于3月2日前根据图纸和施工规定，编制出施工材料预算，为贯彻货源保证设备材料准时到场创造条件。4、于3月2日前编制技术交底，安全交底，订立安全、消防、保卫、成品保护合同书、贯彻暂时设施、办理进场人员各项手续，保证具备开工条件后随时进场施工。1.3施工布置：1、总体施工布置：依照本工程工期紧，各工种施工作业面相对集中、施工交叉作业量大，本工程拟定分三个施工段进行施工，详细为：（1）第一、第二开挖段管道安装同步施工；（2）第三开挖段管道安装单独施工；（3）第四开挖段管道安装同步施工。2、沟槽开挖采用机械与人工相结合，人工清槽底办法进行施工。3、施工中严格按施工规范规定进行施工，加大协调力度，有施工作业面应灵活机动积极施工，保证整体施工筹划贯彻。4、施工重点为：完毕主干管某些及井室工程施工，为竣工验收打好基本。1.4生产组织： 编制分部、分项工程筹划，把任务贯彻到班组，实行“周筹划、日检查”制度，每周由主管主持协调会，及时解决问题，保证工程进度筹划贯彻。1.5施工任务划分：1、土建作业队负责：所有沟槽（含工作坑）开挖及回填施工（含沙垫层）以及各类井室等构造施工；管道工程施工及竣工测量。 2、管道安装作业队负责：负责直埋管道等进场、下管、管道安装，管道闭水实验。1.6施工机具维护使用规定： 施工机具是工程质量、工期保证，为了提高工作效率，保证工程进度。机具设备进场前必要进行全面检查，保证性能完好，各种手续齐全，符合进场规定。对机具设备性能及操作办法进行交底，保证机具设备安全良好使用进场施工机具按设备管理办法进行维护保养。五、重要分项工程施工办法和技术办法：1.1施工测量： 1、施工测量准备工作（1）定线根据：所有测量定线根据图纸设计及报检测设桩位及水准点资料。（2）仪器、量具仪器名称规格单位数量鉴定状况经纬仪J2台1合格水准仪S3台1合格钢尺50m把1合格塔尺5m把1合格 2、对施工测量规定（1）测量人员要有高度责任心，施工前应认真看技术交底，明白放线内容，熟悉放线环节。（2）对任何放线工作坚持必有校核作业原则，做到心中有数。（3）爱护仪器，禁止对测量器具人为损坏，禁止坐仪器盒、塔尺等，对各种器具定期进行检查、保养，使之处在良好状态，保证放线精确性和精度。（4）测量人员放线时，必要要严格按照测量规范进行操作，避免浮现错误。3、施工测量检查（1）对每一步施工测量成果要进行复查校核，无误后方可申报上级检查，需监理现场承认后方能进行下步施工。（2）做好测量日记，保证资料完整。4、竣工测量：工程竣工后进行竣工测量，按规定测量工程平面图，在图中标出关于构造物位置、高程、相对关系和建筑物接近界距离。1、直埋管道工程施工办法和技术办法直埋管道工程施工流程：测量放线 土方开挖 铺砂垫层 管道安装 管道闭水实验 回填土夯实 竣工测量 竣工验收。 2、测量放线、土方开挖（1）依照建设单位所提供图纸高程点做好验线和护桩工作，土方开挖前应进行工程测量，涉及平面测量和高程测量。与本设计图纸不一致处应按实际状况作调节。并依照设计图纸管道埋深和边坡比放出管道沟槽开挖边线；（2）土方开挖应按本设计规定，并依照实际状况进行调节。当现场条件不能满足开槽上口宽度规定期，应按建筑基坑支护技术规程JGJ120进行边坡支护。管道沟底宽度见施工图中剖面图，边坡为1:0.5；（3）土方开挖前应制定对开挖范畴内各种障碍物（已有地下管线与构筑物、相邻建筑物和地上设施）保护办法并获得关于单位批准和配合。沟槽开挖采用机械开挖，人工清底，开挖前必要与甲方和关于单位协调地下与否有管线和电缆，采用人工开挖探坑办法来探明地下管线和电缆等。（4）土方开挖时，边挖边倒，机械开挖到设计标高以上10cm后，采用人工清底到设计高程，多余土方堆在沟槽一侧1米以外，且高度不得超过1.5米；石块及渣土外运。遇有土质变化时或局部超挖某些采用砂石分层夯实，达到与原土壤密实度相似；（5）土方开挖时必要按关于规定设立沟槽边护栏、夜间照明灯及批示红灯等设施并按需要设立暂时道路；（6）土方工程完毕后应测量管线位置、槽底高程、坡度、平面拐点、坡度拐点，合格后方可开始下一道施工工序。3、填砂规定管道闭水实验前，管顶150mm如下沟槽内必要填实砂石，管道接头工作坑回填可采用水撼砂办法分层撼实。4、管道安装 （1)直埋管道均采用承插口连接，采用胶圈封口。（2）沟槽挖好后，经测量无误铺垫150mm厚砂石垫层，由测量员放出管道中心线和小室边线，然后采用机械和人工进行下管，下管时采用大绳和吊装软带机械下管。（3）管道下入槽内后，找正对口，对管前必要将管内杂物清理干净，管口打磨光滑，加胶圈拉入。（4）每天施工收工前，必要将管道敞口处暂时堵好，不得有污水、污物流入管内。做好，以免导致管道移位。 5、井室砌筑（1）钢筋混凝土模板、钢筋、混凝土等分项工程施工应符合现行国标混凝土构造工程质量验收规范GB50204规定，并应符合设计规定。（2）模板安装质量应符合下列规定：模板安装应牢固模内，尺寸精确，模内木屑等杂物应清除干净；模板拼缝应严密，在灌注混凝土时不得漏浆。（3）钢筋成型质量应符合下列规定：绑扎成型时，应采用钢丝扎紧，不得有松动、移位等状况；绑扎或焊接成型网片或骨架应稳定牢固，在安装及浇筑混凝土时不得松动或变形。（4）混凝土质量应符合下列规定：混凝土配合比必要符合设计规定，混凝土垫层、基本表面应平整，不得有石子外露；构筑物不得有蜂窝、露筋等现象。（5）井室在主路上时采用“铸铁轻型”井盖，道路部位井室采用“铸铁重型”井盖。6、回填土（1）沟槽、检查室主体构造经隐蔽工程验收合格及竣工测量后，应及时进行回填。（2）回填时应保证构筑物安全，并应检查墙体构造强度、外墙防水抹面层强度、盖板或其她构件安装强度，当能承受施工操作动荷载时，方可进行回填。（3）回填前应先将槽底杂物清除干净，如有积水应先排除；回填土应分层夯实；回填土中不得具有不不大于100mm冻土块及其她杂物。（4）回填土铺土厚度应依照夯实或压实机具性能及压实度规定而定；虚铺厚度宜符合下列规定：振动压路机夯实虚铺厚度不不不大于400mm；压路机夯实虚铺厚度不不不大于00mm；动力夯实机夯实虚铺厚度不不不大于0；木夯夯实虚铺厚度应不大于00mm。（5）管顶或构造顶以上500mm范畴内,应采用轻夯夯实,禁止采用动力夯实机或压路机压实;回填压实时,应保证管道或构造安全。（6）回填质量应符合下列规定：回填料种类、密实度应符合设计规定；回填土时沟槽内应无积水，不得回填淤泥、腐殖土及有机物质；不得回填不不大于100mm冻土块及其她杂物。（7)回填土密实度应逐级进行测定，设计无规定期，应符合下列规定：胸腔部位回填土密实度不不大于95%；管顶或结顶上500mm范畴内回填土密实度不不大于85%；别的部位按原状回填。7、雨季施工办法1、重要暂时道路应碾压坚实，做好面层和排水沟，保证雨季道路循环畅通，不冲不陷，不淹不滑。2、场地排水坡度不不大于3，并能防止四邻区域雨水倒灌，排水沟坡度不不大于3。3、土方开挖前，要在工作区域四周做好挡水围堰，排水沟等截水、排水设施,防止区域以外雨水流入，土方开挖中应随时做成一定坡势，以利集水外排。基底成型时应同步做好排水沟，集水井等抽排系统。4、沟槽边坡坡度应比常规施工时恰当减缓，并依照土质状况采用适当坡面覆盖保护办法。沟槽两边1米内不许堆土，挖、运土机械要停放在安全位置，降雨时要随时检查支撑和边坡状况，防止浸水、滑坡、塌方。5、沟槽开挖好后，应及时组织验槽、记录、安排铺砂垫层，尽量减少基底暴露时间。6、雨天不能吊管下管。吊装作业突然遇雨时，必要对已就位管道和构件做好暂时支撑加固后，才可收工。7、现场临设搭设必要符合防雨规定，防洪器材要齐全有效。大风、大雨后必要进行检查、记录，经确认无误后才干进行作业。8、回填土应在晴天进行，严格控制回填土含水量。9、施工间隙要采用有效办法，堵严管口，防止雨水泥浆灌入管中。10、材料堆放场地规定采用切实有效防水、隔潮办法。材料堆放高度要符合关于安全规定。11、各种机械设备和电气设备要采用有效防雨、防潮、防淹办法，并按规定接好接地、接零保护装置。12、备足各种排水设备、专人维修保养；保证排水设备完好、有效。8、质量目的和保证办法：1、质量目的：合格。（1）质量原则见下表沟槽容许偏差：序号项 目容许偏差（mm）检查频率检查办法范 围（m）点数1槽底高程有地沟+10-20201挂高程线用尺量或用水准仪测量无沟敷设202中心线每侧槽底宽度不不大于规定20挂中心线用尺量。不计点3沟槽边坡不不大于规定20用坡度尺检查，不计点b、检查井容许偏差：序号项 目容许偏差（mm）检查频率检查办法范畴点数1井室尺寸长、宽20每座2用尺量高20每座2用尺量2井盖顶高程修路面5每座1用水准仪测量非路面20每座1用水准仪测量c、回填土压实度原则序号项 目压实度%检查频率检查办法轻型击实范畴点数1路床如下深度mm填方0800主干路981000m2每层一组（三点）用环刀法检验次干路95支路9228001500主干路95次干路92支路9031500主干路90次干路90支路904挖土0300主干路95次干路95支路92（2）、质量保证办法：a、坚持严格“三检制”，即自检、互检、交接检，并履行严格交接签认制度，做到层层把关，各道工序检查合格后才容许进行下道工序，把质量隐患消灭在施工过程中。b、严格质量原则交底，提高质量意识，使所有施工人员人人懂得质量原则，层层把质量关，杜绝因质量问题而引起返工现象。c、严格执行建筑给水排水及采暖工程施工质量验收规范、城乡供热管网工程施工验收规范，不得擅自减少原则或借用其她原则。d、虚心接受质量监控人员意见，并及时加以改正，质量监控人员有权下达因质量问题停工告知。e、严把材料质量关，仔细审查材料进货渠道和材质证明，杜绝不合格原材料进入施工现场，施工人员和关于部门有权回绝使用不合格原材料，并及时向关于部门或人员反馈信息。f、制定严格质量奖惩制度，做到奖惩分明，保证工程施工质量。g、质检人员严格进行各道工序质量评估工作，及时将质量信息反馈到关于领导和部门。h、隐检工程在隐检迈进行专门质量检查，在未达到合格原则前不得进入下道工序施工，隐检工程检查由各专业工程师、汇同设计单位、建设单位、监理单位共同按系统、部位、工序进行，验收合格后及时填写记录单由参检人员签认。9、安全、消防保证办法1、机构设立：项目经理部设专职安全监控员，监控所有施工过程安全管理工作，协调施工现场及各有关部门安全管理事宜，施工班组直接负责施工现场安全施工管理工作。2、安全目的：杜绝安全隐患和安全事故，保证工程安全施工。3、保证办法：（1）建立完整安全管理制度，做到有章有序，有法必依。（2）严格执行安全技术交底制度，提高安全意识，履行安全技术交底交接手续 。施工中坚持“三工教诲”制度，即：工前、工中、工尾教诲，把安全施工贯穿在施工全过程。（3）施工中严格执行安全操作规程，杜绝野蛮施工，消灭不安全隐患，保证安全施工。（4）沟槽边沿堆土必要符合安全规定，沟槽每50米设一道上下人用木梯，按规定控制沟槽放坡比例，禁止超挖或挖神仙土。土质较差地段应采用必要办法进行人工支撑；沟槽周边必要设立统一规定围挡。（5）穿越通行道口按规定设立安全护栏，并设明显警示标志。（6）管道运送、装卸、下管和对口必要设有专人指挥，协调配合，防止伤人。（7）特殊工种必要持证上岗，非特殊工种人员禁止使用专业机具。（8）电器设备必要有专职人员统一管理，并持证上岗，电气设备必要安装漏电保护装置，且装置必要齐全，敏捷，有效。（9）现场用火必要开用火证，设专人防火，并随身携带用火证,以备查验。（10）管材存储必要符合安全规定，固定牢固，禁止超高堆放，防止伤人。（11）备足安全防护用品，施工现场必要佩戴相应安全防护用品。（12）安全管理人员加强安全监督管理，发现隐患及时纠正解决，检查严格安全管理台帐，及时向关于人员或部门反馈安全管理信息。（13）夜间22点后来禁止施工，以免浮现扰民问题。（14）现场暂存堆土，必要采用绿网覆盖，以免扬尘导致环境污染。（15）进入施工现场戴好安全帽，高处作业时必要搭设脚手架、系好安全带，禁止酒后作业，穿拖鞋进入施工现场，禁止施工中打闹嬉戏。10、暂时用电规定： a、持电动工具在露天、潮湿场合或在金属构架上操作时，必要用二类手持电动工具，并应装设额定动作电流不大于15mA，额定动作时间不大于0.1s漏电保护器。 b、手持电动工具负荷必要采用耐气候型橡皮护套铜芯软电缆，并不应有接头。 c、手持电动工具外壳、手柄、负荷线、插头、开关必要完好无损，使用前必要作空载检查，运营正常方可使用。 d、手持电动工具保护零线，应在绝缘良好多股铜线橡皮电缆内，其截面不不大于1.5平方毫米，其芯线颜色为黄/绿双色。 e、发电机应放置在防雨和通风良好地方，不准堆放易燃易爆物品。 f、在潮湿和易触电场合照明，电源电压应不大于36V，在特别潮湿场合，导电良好地面等处，照明电源电压应不不不大于12V。g、使用行灯电源电压不超过36V,灯体与手柄应结实，绝缘良好并绝缘良好并耐热耐潮湿，灯头与灯体结合牢固、灯头无开关，灯泡外部有金属保护网，金属网、反光罩、悬吊挂钩固定在灯具绝缘部位上。 h、夜间施工照明必要采用低压电源，禁止使用220V以上电压照明。11、环保及文明施工 1、环保办法 a、土方施工：清理场地废料和施工弃方应统筹安排，不得乱堆乱放，弃土点选用应远离排灌系统和农田水利设施，尽量选取荒地。 b、生活用水注意卫生，饮水应消毒，注意办公及生活区环保。 c、生活废水应排放在指定地点，禁止乱泼乱倒，实验用水如管道冲洗试压等水应引致指定地点，禁止自流。 d、防尘粉状细料存储应遮盖或恰当洒水润湿，运送时用帆布覆盖。开挖沟槽两边堆土应采用绿网覆盖，减少扬尘。食堂采用燃气设备以减少粉尘排放。 e、防止噪音、废气施工所用机械车辆设备按工艺规定使用，尽量减少噪音、废气污染。施工噪音应附合建筑施工场界噪音限值（GB125321990）规定，并遵守本地关于部门对夜间施工规定。及白天不高于80db，夜间低于50db。2、文明施工办法a、构成文明施工领导小组，所有施工现场均需设立围挡，现场门口挂牌,各种规章制度上墙。b、土方运送车辆要覆盖、不超载，车轮不带泥出门，施工区域外，撒落渣土要经常清扫，水泥、白灰等搬运避免撒落污染。c、现场昼夜保持清洁卫生， 按建立规章制度检查贯彻，经常检查奖罚分明。施工中保护好现况地上地下构筑物和管线。d、运用工间休息和下发文明施工学习材料，对进场职工进行文明教诲，通过标语、班前教诲等各种形式来提高职工文明施工意识。e、夜间施工要采用办法，加强管理，防止扰民，沟槽开挖时使用风镐等噪声较大机具或采用机械开挖要尽量避免在夜间进行。f、由于施工给人们生活和出行带来不便，要做好宣传和解释工作，获得群众对施工理解和支持。禁止在施工中嬉笑打闹,大声喧哗,文明礼貌，文明施工。陕西钧泰建设工程有限公司 3月2日
