室内排水管道安装核心技术交底.doc

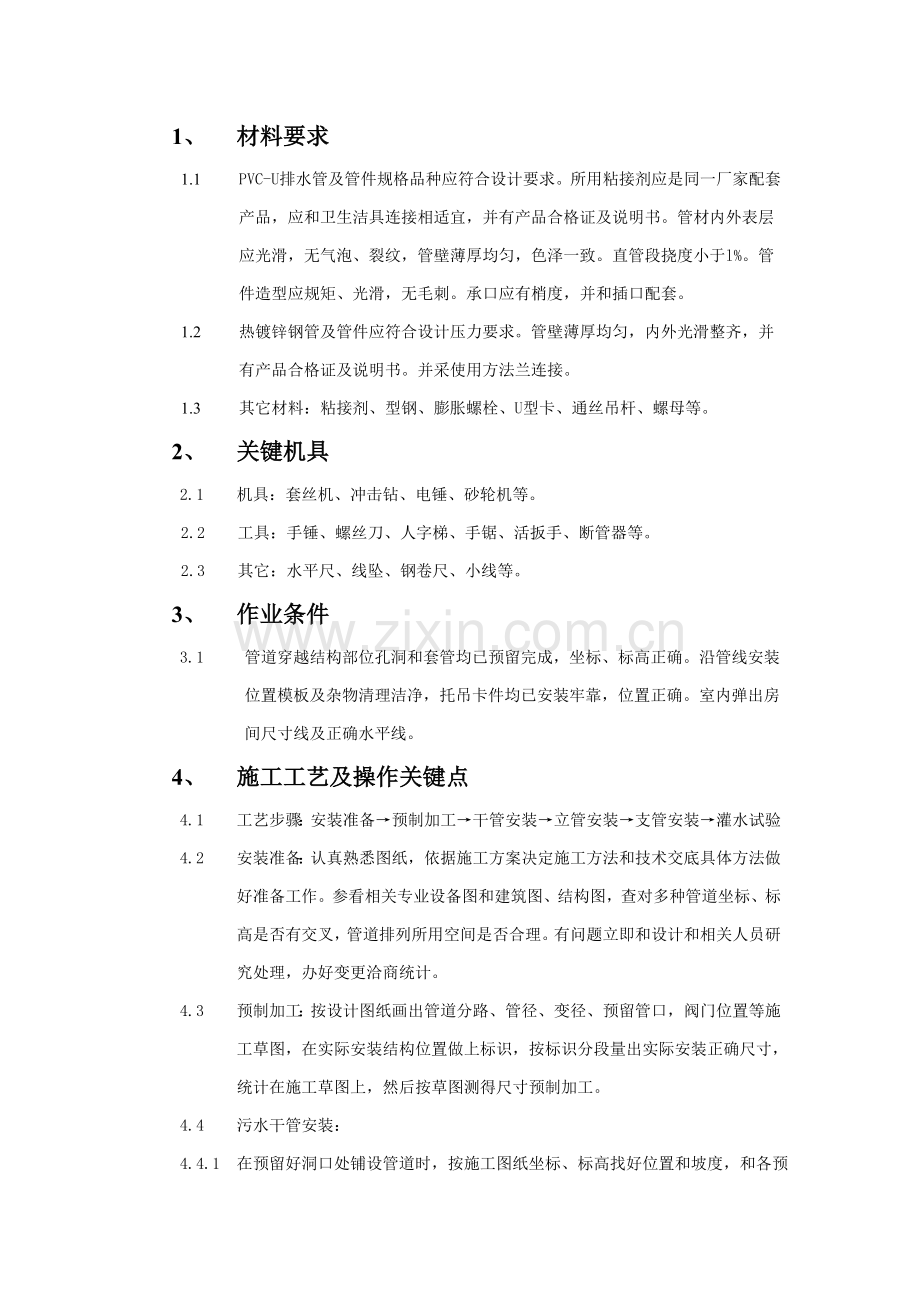

1、 材料要求
1.1 PVC-U排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂家配套产品，应和卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度小于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并和插口配套。
1.2 热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整齐，并有产品合格证及说明书。并采使用方法兰连接。
1.3 其它材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。
2、 关键机具
2.1 机具：套丝机、冲击钻、电锤、砂轮机等。
2.2 工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。
2.3 其它：水平尺、线坠、钢卷尺、小线等。
3、 作业条件
3.1 管道穿越结构部位孔洞和套管均已预留完成，坐标、标高正确。沿管线安装位置模板及杂物清理洁净，托吊卡件均已安装牢靠，位置正确。室内弹出房间尺寸线及正确水平线。
4、 施工工艺及操作关键点
4.1 工艺步骤：安装准备→预制加工→干管安装→立管安装→支管安装→灌水试验
4.2 安装准备：认真熟悉图纸，依据施工方案决定施工方法和技术交底具体方法做好准备工作。参看相关专业设备图和建筑图、结构图，查对多种管道坐标、标高是否有交叉，管道排列所用空间是否合理。有问题立即和设计和相关人员研究处理，办好变更洽商统计。
4.3 预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装结构位置做上标识，按标识分段量出实际安装正确尺寸，统计在施工草图上，然后按草图测得尺寸预制加工。
4.4 污水干管安装：

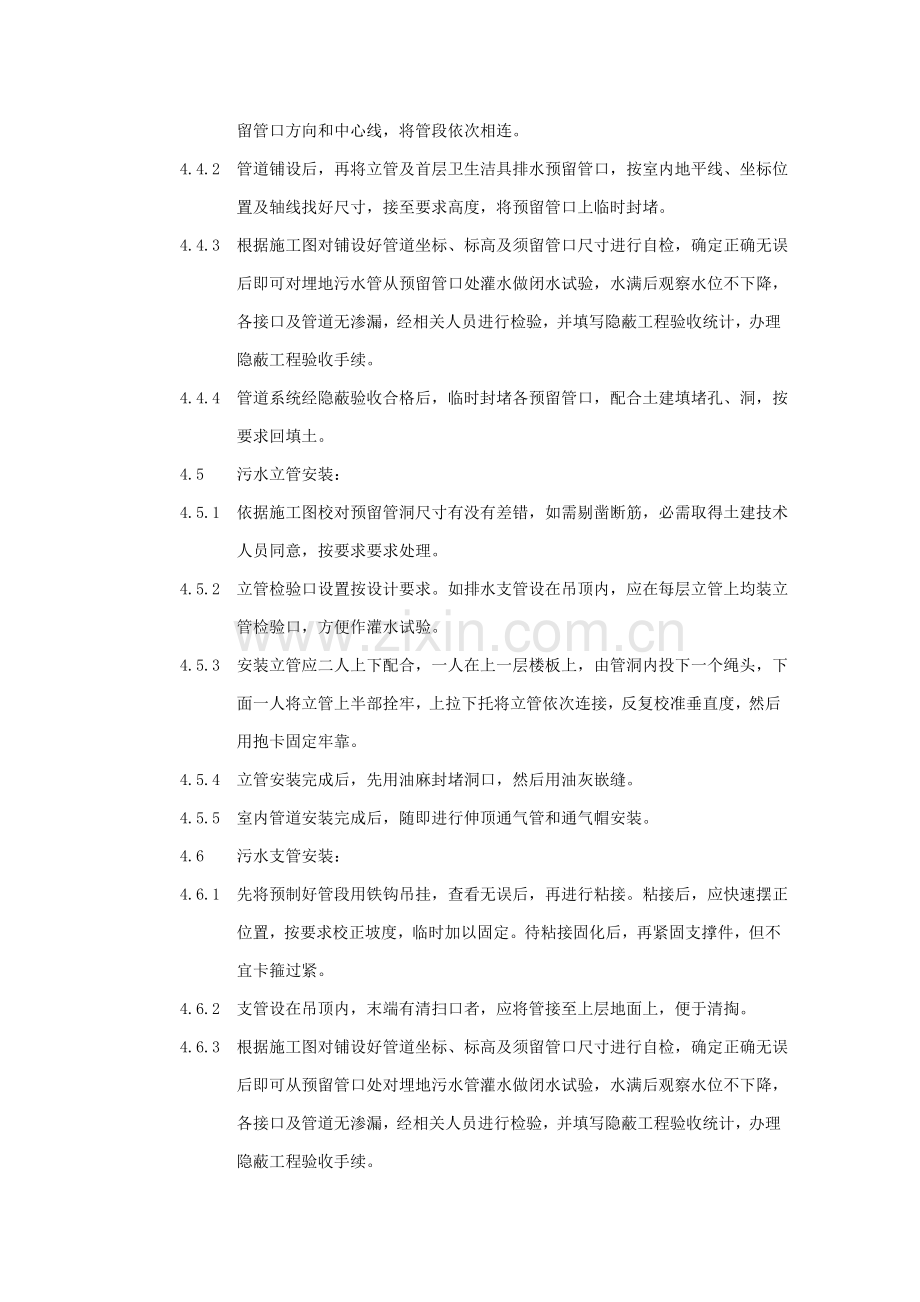

4.4.1 在预留好洞口处铺设管道时，按施工图纸坐标、标高找好位置和坡度，和各预留管口方向和中心线，将管段依次相连。
4.4.2 管道铺设后，再将立管及首层卫生洁具排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至要求高度，将预留管口上临时封堵。
4.4.3 根据施工图对铺设好管道坐标、标高及须留管口尺寸进行自检，确定正确无误后即可对埋地污水管从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经相关人员进行检验，并填写隐蔽工程验收统计，办理隐蔽工程验收手续。
4.4.4 管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按要求回填土。
4.5 污水立管安装：
4.5.1 依据施工图校对预留管洞尺寸有没有差错，如需剔凿断筋，必需取得土建技术人员同意，按要求要求处理。
4.5.2 立管检验口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检验口，方便作灌水试验。
4.5.3 安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将立管上半部拴牢，上拉下托将立管依次连接，反复校准垂直度，然后用抱卡固定牢靠。
4.5.4 立管安装完成后，先用油麻封堵洞口，然后用油灰嵌缝。
4.5.5 室内管道安装完成后，随即进行伸顶通气管和通气帽安装。
4.6 污水支管安装：
4.6.1 先将预制好管段用铁钩吊挂，查看无误后，再进行粘接。粘接后，应快速摆正位置，按要求校正坡度，临时加以固定。待粘接固化后，再紧固支撑件，但不宜卡箍过紧。
4.6.2 支管设在吊顶内，末端有清扫口者，应将管接至上层地面上，便于清掏。
4.6.3 根据施工图对铺设好管道坐标、标高及须留管口尺寸进行自检，确定正确无误后即可从预留管口处对埋地污水管灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经相关人员进行检验，并填写隐蔽工程验收统计，办理隐蔽工程验收手续。
4.6.4 闭水试验和隐蔽检验合格后，按要求回填土。
5、 质量标准
5.1 主控项目
5.1.1 隐蔽或埋地排水管道在隐蔽前必需做灌水试验，其灌水高度应不低于底层卫生器具上边缘或底层地面高度。
检验方法：满水15min水面下降后，在灌满观察5min，液面不降，管道及接口无渗漏为合格。
5.1.2 生活污水塑料管道坡度必需符合设计或本规范表要求
生活污水塑料管道坡度
项 次
管 径（mm）
标准坡度（‰）
最小坡度（‰）
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
检验方法：水平尺、拉线尺量检验。
5.1.3 排水塑料管必需按设计要求及位置设伸缩节。本楼应每层设置一个。
高层建筑内管径大于等于110明设排水塑料管应按设计要求设置防火圈或防火套管
检验方法：观察检验。
5.1.4 排水主立管及水平干管管道均应做通球试验，通球球径大于排水管道管径2/3，通球率必需达成100％。
检验方法：通水检验。
5.2 通常项目
5.2.1 在生活污水管道上设置检验口或清扫口，当设计无要求时应符合下列要求：
1 在立管上应每隔一层设置一个检验口，但在最底层和有卫生器具最高层必需设置。检验口中心高度距操作地面通常为1m，许可偏差±20mm；检验口朝向应便于检修。安装立管，在检验口出应安装检修门。
2 在连接2个及2个以上大便器或3个及3个以上卫生器具污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点清扫口和管道相垂直墙面距离不得小于200mm；若污水管起点设置堵头替换清扫口是，和墙面距离不得小于400mm。
3 在转角小于135°污水横管上，应设置检验口或清扫口。
4 污水横管直线管段，应按设计要求距离设置检验口或清扫口。
检验方法：观察和尺量检验。
5.2.2 金属排水管道上吊钩后卡箍应固定在承重结构上。固定间距：横管小于2m；立管小于3m。楼层高度小于或等于4m，立管上可安装一个固定件。立管底部弯管处应设支墩或采取固定方法。
检验方法：观察和尺量检验
5.2.3 塑料管道支、吊架间距应符合下表要求。
排水塑料管道支吊架最大间距（单位：m）
管径（mm）
50
75
110
125
160
立管
1.2
1.5
2.0
2.0
2.0
横管
0.5
0.75
1.10
1.30
1.6
检验方法：尺量检验
5.2.4 排水通气管不得和风道或烟道连接，且应符合下列要求：
1 通气管应高出屋面300mm，但必需大于最大积雪厚度。
2 在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。
3 在常常有些人停留平屋顶上，通气管应高出屋面2m。
4 屋顶有隔热层应从隔热层面板算起。
检验方法：观察和尺量检验。
5.2.5 通向室外排水管，穿过墙壁或基础必需下返时，应采取45°三通和45°弯头连接，并应在垂直管段顶板设置清扫口。
检验方法：观察和尺量检验。
5.2.6 由室内通向室外排水检验井排水管，井内引入管应高于排出管或两管顶相平，并有大于90°水流弯角，如跌落差大于300mm可不受角度限制。
检验方法：观察和尺量检验。
5.2.7 用于室内排水水平管道和水平管道、水平管道和立管链接，应采取45°三通或45°四通和90°斜三通或90°斜四通。立管和排除管端部连接，应采取连个45°弯头或曲率半径大于4倍管径90°弯头。
检验方法：观察和尺量检验。
5.2.8 排水管道安装许可偏差应符合下表相关要求
项次
项目
许可偏差
（mm）
检验方法
1
坐标
15
用水准仪（水平尺）、直尺、拉线和尺量检验
2
标高
±15
3
横管
纵横方向
钢管
每1m
管径≤100mm
1
管径＞100mm
1.5
全长（25m以上）
管径≤100mm
≤25
管径＞100mm
≤38
塑料管
每1m
1.5
全长（25m以上）
≤38
4
立管垂直度
钢管
每1m
3
吊线和尺量检验
全长（25m以上）
≤10
塑料管
每1m
3
全长（25m以上）
≤15
6、 成品保护
6.1 预留管口临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
6.2 不许在安装好托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要做型钢支架固定。

7、 应注意质量问题
7.1 地漏安装过高或过低，影响使用。要求依据水平线找准地坪，量准尺寸。
7.2 立管检验口渗、漏水。检验口堵盖必需加垫，以防渗漏。
7.3 卫生洁具排水管预留口距地偏高或偏低。原因是标高没找准，或下料量尺有误。
7.4 排水管道坡度过小或倒坡，均影响使用效果，多种管道坡度必需按设计要求和验收规范找准。
7.5 排水管道穿墙、穿基础时，排出管和立管连接宜采取两个45°弯头或弯曲半径大于4倍管径90°弯头，不然管道轻易堵塞。
