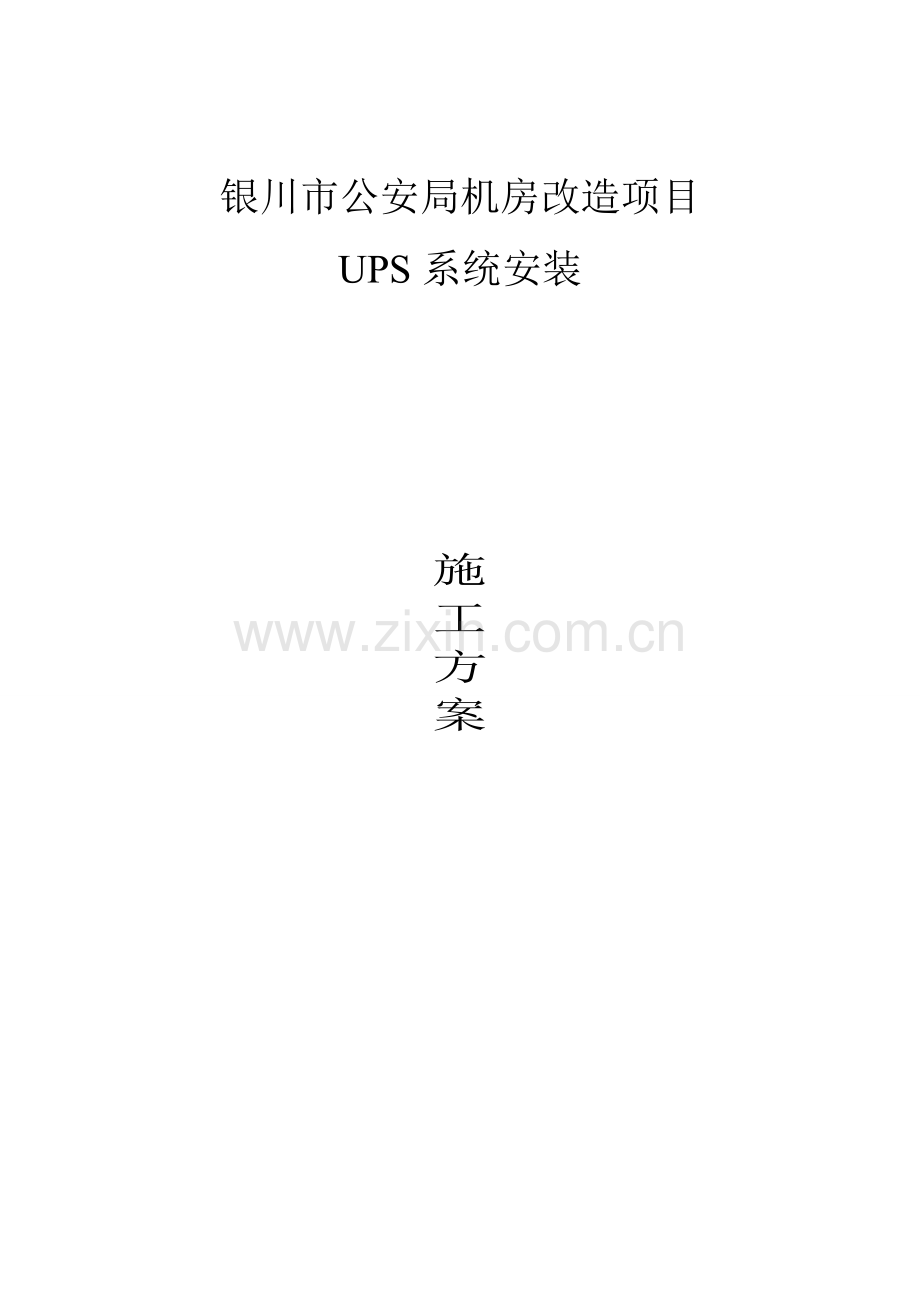

机房UPS安装综合项目施工专项方案.doc

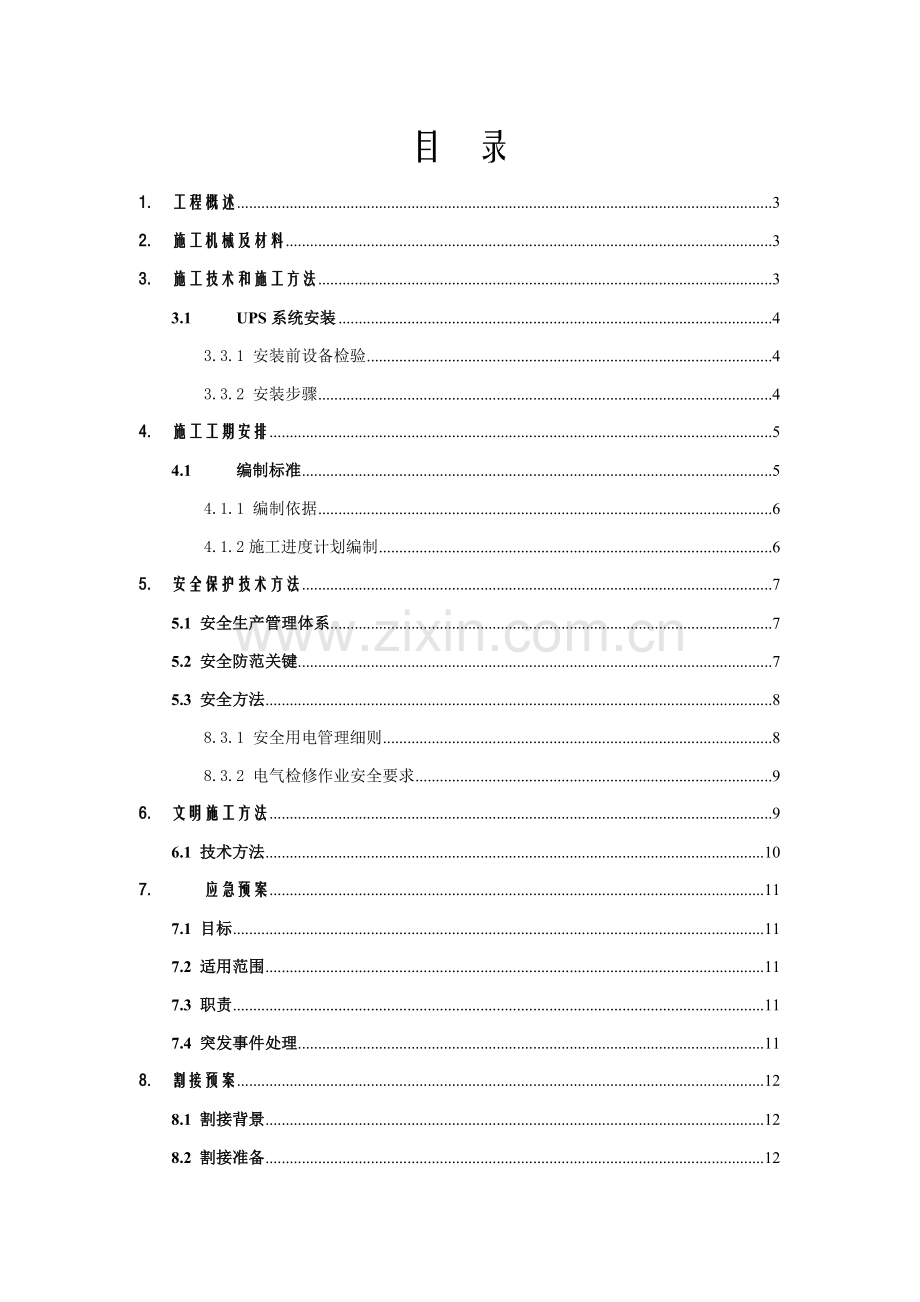

银川市公安局机房改造项目UPS系统安装施工方案 目 录1.工程概述32.施工机械及材料33.施工技术和施工方法33.1UPS系统安装43.3.1 安装前设备检验43.3.2 安装步骤44.施工工期安排54.1编制标准54.1.1 编制依据64.1.2施工进度计划编制65.安全保护技术方法75.1 安全生产管理体系75.2 安全防范关键75.3 安全方法88.3.1 安全用电管理细则88.3.2 电气检修作业安全要求96.文明施工方法96.1 技术方法107.应急预案117.1 目标117.2 适用范围117.3 职责117.4 突发事件处理118.割接预案128.1 割接背景128.2 割接准备128.3 割接关键点128.4割接步骤121. 工程概述银川市公安局机房改造项目标新UPS系统安装调试工作。为了高标准、高质量、高效率地做好银川市公安局机房系统正常运行，在施工前一定要做好周密计划，并严格根据标准和规范组织施工，为了方便以后维护和扩展，施工中要仔细做好统计，施工后向用户提供具体和规范文档汇报。在施工过程中要严把质量关，根据ISO9000要求进行施工全过程质量管理，争创优良工程。2. 施工机械设备及材料依据银川市公安局机房改造项目此次工程施工特点，本工程施工关键有新UPS系统更换安装调试（主机、电池）等。此次施工需要机具和检测设备见下表。4.1 工具清单序号设备名称单位数量备注1绝缘表个12万用表个13线滚子个14电工常见工具套15冲击电钻台14.2 材料清单序号名 称规格型号单位数量备注1UPS150KVA台22电池12V只1283. 施工技术和施工方法银川市公安局机房改造项目此次项目关键施工工序：安装新UPS系统、设备开机调试、供配电线路切换等。施工准备工作：l 抵达施工现场后和业主相关人员进行协调，接收安全监督安全教育，和专业监督对施工现场进行勘察，落实施工内容和施工步骤。l 施工责任人和电气师共同确定将要进行断电电源控制开关并由电气专业人员进行断电挂牌隔离上锁及完工后解除隔离锁定等工作。l 责任人在施工前向全部施工人员讲解此次施工内容及施工步骤，和施工中注意事项。l 将施工所需材料工具、仪器设备等摆放到位，熟悉作业环境。5.1 UPS系统安装施工关键点l 请将UPS放置于用户设备周围水平地面上。l UPS后面板及侧板应和墙壁或相邻设备间保持200mm以上距离，同时请勿用物品遮盖前面板进风口，以免阻碍UPS风机排气孔排气，造成UPS内部温度升高，影响UPS寿命。l 请保持UPS安装环境通风良好，避免安装在过热或湿度过高环境中，远离水、可燃性气体或腐蚀剂，远离发烧源，避免阳光直射，尽可能保持进/出风口无灰尘。l 请避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质环境中使用。l 即使在关机状态UPS内也有可能有危险电压，非专业人员不可打开机壳，不然会有触电危险。l 三相市电输入火线上须安装大于250A三极联动断路器，方便紧急情况时能快速切断电源，使用三极联动断路器时，零线和UPS输入零线端子直接连接，不可经过断路器。l 为预防UPS在使用过程中发生移动，使用前务必将可调地脚旋下，使设备位置固定。l UPS可用于阻容性（如计算机）阻性和微感性负载，不宜用于纯感性和纯容性负载（如电动机、空调和复印机等），而且也不能接半波整流型负载。l UPS输出应经过开关配电柜分配到负载，以减小某个负载对其它负载供电影响。l 采取正确配电方法，确保UPS及用房设备安全。5.3.1 安装前设备检验施工前应对所安装设备外观、型号规格、数量、标志、标签、产品合格证、产地证实、说明书、技术文件资料进行检验，经甲方监理检验设备是否选择厂家原装产品。5.3.2 安装步骤l 将UPS放置在指定位置，铺设UPS系统输入、输出连接线，由现场工程技术人员监督确定输入、输出线序是否正确，线缆连接是否牢靠；l 组装电池柜，组装新电池组，电池组根据UPS产品要求进行连接，连接完成后由工程技术人员监督复查连接情况，连接完成后，测量整组电池电压是否达成要求值；l 连接MCCB和UPS主机电池连线，接线完成后由厂家工程师进行新UPS系统开机、调试、校正、测试工作，测试正常后再进行市电断电模拟和恢复检测；l 首次送电前检验，在系统各项电气性能全部符合规范要求，安全方法齐全，各用电装置处于断开状态情况下。CEP平台变压器及海缆箱责任人：范其文组员：朱学胜、吴印林、高志伟、张孝山、潘宇4. 施工工期安排6.1 编制标准坚持统一计划标准，认真做好综合平衡、切合实际、留有余地；坚持施工工序，注意施工连续性和均衡性。6.1.1 编制依据l 工程协议范本要求l 施工组织计划l 企业内部人力、资金等确保条件6.1.2施工进度计划编制此次项目总体计划安排，关键采取分工序施工作业法，依据施工情况分阶段进行。6.1.2.1施工准备阶段 工程实地勘测 深化设计方案 技术方案论证 施工技术交底 材料和设备采购6.1.2.2主体施工阶段l 新UPS系统安装 UPS主机进场报验 电池组进场报验 相关材料配件进场报验 UPS系统安装施工 UPS系统检测、统计和验收l 电缆铺设 线缆材料进场报验 线缆铺设 线缆检测、统计和验收l 完工阶段 系统调试 完工资料整理及交付 系统自检及整改5. 安全保护技术方法 为了确保施工工程顺利实施，首先对作业人员进行安全教育。明确可能出现潜在危险。为了保护劳动者在施工过程中安全、健康，确保业主财产免受损失，特指定以下安全方法。8.1 安全生产管理体系成立以项目经理为第一责任人安全管理小组，其组员由项目经理、技术责任人、专职安全员及工长组成。安全生产领导小组负责现场施工技术安全检验和督促工作，并做好统计。8.2 安全防范关键l 施工人员政审安全性l 资料统计保留安全性l 事故控制点 触电事故 物体打击事故 设备机具伤害事故l 控制点管理 制度健全无漏洞 检验无差错 设备无故障 人员无违章8.3 安全方法l 施工人员进入施工现场前，进行安全生产教育，并在每次调度会上，全部将安全生产放到议事日程上，做到四处不忘安全生产，时刻注意安全生产。l 进出入现场穿戴劳保用具齐全。l 安全用具如验电器、绝缘表设专员保管，使用前要检验确定，合格才能使用。l 手动工具使用应完好无损，使用绕线器应带有漏电保护器。l 项目开始前，认真进行各项安全准备工作，对施工中所需手持电动工具、验电器等进行一次安全检验。l 工程开工前召开一次全体施工人员安全会议，对全体施工人员进行一次安全教育。l 坚持持证上岗，作业人员必需持有有效证件。l 对施工人员配置适宜劳动保护用具。8.3.1 安全用电管理细则l 作业前准备1、电气作业人员必需是取得劳动局颁发有效电工操作证；2、作业前施工人员应配置适宜劳动保护用具，对施工中使用工具、仪器仪表要认真检验确定，合格后方可使用；3、电气设备检修前要断开电源，并悬挂“有些人操作，严禁合闸”警示牌，预防误合闸，发生触电事故；4、在停电线路和设备上装设接地线前，必需放电、验电，确定无电后，在工作段两侧挂接地线，凡有可能送电到停电设备和线路工作段分支线，也要挂接地线。8.3.2 电气检修作业安全要求1、操作电气设备时，不得用湿手和脏手套接触开关；2、电气作业最少两人进行，一人操作，一人监护；3、除不能断电部位外，一律不准带电作业；4、必需带电作业时，应经电气主管人员同意，并采取有效可靠安全方法，作业人员和监护人员应由带电作业工作经验人员担任；5、停电、放电、验电和检修作业，必需由责任人指派有经验人员担任监护，不然不准进行作业；6、架设临时线路要严格按相关要求办理，220伏及380伏绝缘良好橡皮临时线悬立假设距地面室内2.5米，室外3.5米。7、对有两个以上供电电源线路检修时，必需采取可靠方法，预防误送电；8、电气设备和电气线路检修完成送电前，必需有专员检验线路上是否有些人工作，是否有遗漏检修工具，所封挂地线是否拆除，确定无误后方可送电；9、作业完成后要对现场进行清理，恢复移动或临时搭设线路及设施，做好环境保护工作；10、施工过程中发生电气火灾时，要快速切断电源，使用专用灭火器灭火；11、施工过程中发生触电事故时，要认真组织现场抢救，并立即和医务人员联络，进行抢救。6. 文明施工方法为实现现场文明施工，落实强化管理、落实责任、严厉法规、消亡违章要求，要求进入现场施工队伍均应根据标准化工地要求来进行。9.1 技术方法l 全部施工人员要严格遵守国家环境保护法规、环境保护要求。l 施工人员严格遵守甲方指定相关施工现场管理制度。l 拆除废旧设备、材料，业关键回收，按业关键求，包装捆扎好，存放到指定地点；拆除废旧设备、材料，业主不回收，经业主确定后，施工单位要包装捆扎好，存放到指定地点，统一回收处理。l 施工过程产生垃圾随时进行清扫，并存放在指定位置。严禁随意丢弃任何施工垃圾和废弃物。l 施工现场要保持清洁，做到工完、料净、场地清。l 项目副经理负责施工场地文明卫生检验和督促工作，并按文明施工技术组织方法对施工人员进行考评。7. 应急预案10.1 目标当出现应急情况时，立即采取对应方法，避免、降低人员伤亡和财产损失。10.2 适用范围适适用于在施工过程中碰到下列任一应急情况：火灾、触电、高空坠落和打击等。10.3 职责1、人员抵达施工现场后，认真学习业主相关规章制度，熟悉应急方法及逃生路线，知道各自应急布署职责；2、开工前，我企业成立以现场第一责任人为首应急小组，建立应急抢险队伍并服从业主制订实施应急方法，听从业主应急小组指挥。3、施工过程中发生电气火灾时，要快速切断电源，使用专用灭火器灭火。4、施工过程中发生触电事故时，要认真组织现场抢救，并立即和医务人员联络，进行抢救。5、暂停施工在下列情况应立即下令部分或全部暂停作业：1) 周围发生火灾或出现可能发生火灾原因时；维修项目组认为有必需停止作业情况时；当上述事件处理完成，接到相关人员指令后方可恢复工作。6、在施工中发生紧急情况时，各责任人要主动负担起应急指挥责任，组织现场施工人员推行各自职责。7、开启应急方案时，全部些人员要有组织行动，不可慌乱、盲目行动，要在最短时间内上报业主。8、项目经理、领队在施工现场出现应急事件时，为现场（代表企业或本部）第一责任人。9、在业主现场实施任务时，发生应急事件，一切听从业主现场指挥和管理，全体作业人员听从业主调遣，实施业主应急预案。10.4 突发事件处理1、UPS忽然发生故障不能供电，比如：新UPS主机无法正常开机为负载设备供电情况？此次UPS所选新UPS为模块化UPS，该款UPS采取模块化设计，功率模块和控制模块全部有冗余设计，假如某个模块在开机过程中发生故障，其它相同功效模块也能够正常开启，并不会影响到UPS主机加电测试和调试，而且机器本身自带维修旁路，假如机器整个系统出现问题无法开机，能够使用外部维修旁路供电。2、 施工中电缆和辅料出现问题？ 做好充足施工前期准备，对于所用到电缆、辅料等多准备一部分带到现场，假如现场施工时发觉问题立即使用备用材料进行调换，能够充足保障施工工作正常进行。11割接预案11.1割接背景：银川市公安局UPS机房地下一楼更换安装两台150KVA UPS，采取互备交换方法运行，所供给输出负载一台UPS主机崩机，另外一台UPS主机进行切换给后端负载继续供电。2台UPS设备输出电缆分别连接到110指挥中心和应急指挥中心配电柜进行分配，所带关键负荷为DLP大屏、110指挥中心办公区、指挥长室等设备，长时间停电割接影响和损失比较大。11.2割接准备1、成立割接工作小组，制订割接方案和应急方案，并组织实施。2、选择一路稳定可靠备用同时电源。3、三位半数字万用表一只，相序仪一只。4、割接用工具：套筒扳手、活动扳手、剪线钳、压线钳等。对需要用到金属工具，采取对应防护方法，确保可靠绝缘。5、交流四芯临时复接电缆一根，绝缘手套、绝缘套鞋各一副。11.3割接关键点交流电不停电割接必需和直流电不中止割接一样，必需采取先复接后断开方法，关键在于交流电压比较高，而且电压大小、相位随时间改变而改变，所以割接过程中必需注意以下两点：1、必需注意安全，包含人身和设备安全。做好防护，杜绝短路和漏电现象。2、交流电复接时一定要做好相位相同，同一相之间电压差不能太大，以避免系统间环流。3、割接时间宜选在凌晨零点开始进行，并于割接前半小时做好对应数据备份工作。11.4割接步骤1、经现场勘察原60KVA UPS没有配电维修旁路开关，现需断电15分钟进行临时电端接。2、从UPS配电机房市电配电柜250A空气开关布放一根35平方四芯电缆到负荷分配柜，作为临时复接用。3、将市电配电柜上250A空气开关打在断开位置，将临时电缆一端接在250A空气开关出线端，另一端也作好铜鼻子，用10CM左右长导管套住，并缠好绝缘胶布。3、在确保备用电源稳定可靠前提下，将原使用60KVA UPS进行断电关机。4、待UPS关机后，把临时电缆另一端接到110指挥中心负荷分配柜上端。5、在负荷分配柜总开关端接后，测试市电配电柜交流A、B、C三相复接点和110指挥中心负荷分配柜125A空气开关进线排A、B、C相序是否一致。6、无疑义后合上UPS配电机房市电配电柜250A空气开关，此时110指挥中心负荷配电柜总空开上端处于带电状态，观察系统情况(若有异常可快速将空气开关分断)。8、待系统稳定运行1分钟左右，若没有异常，将负荷分配柜上输入开关合上，此时110指挥中心后端负载均可有负荷配电柜供电。9、待110指挥中心运行正常后，方可进行旧UPS主机进行更换。 10、新UPS主机更换完成后，依据以上步骤进行端接切换。11、拆除临时复接电缆线;并由更换过后UPS主机变为正常供电。
