资源描述

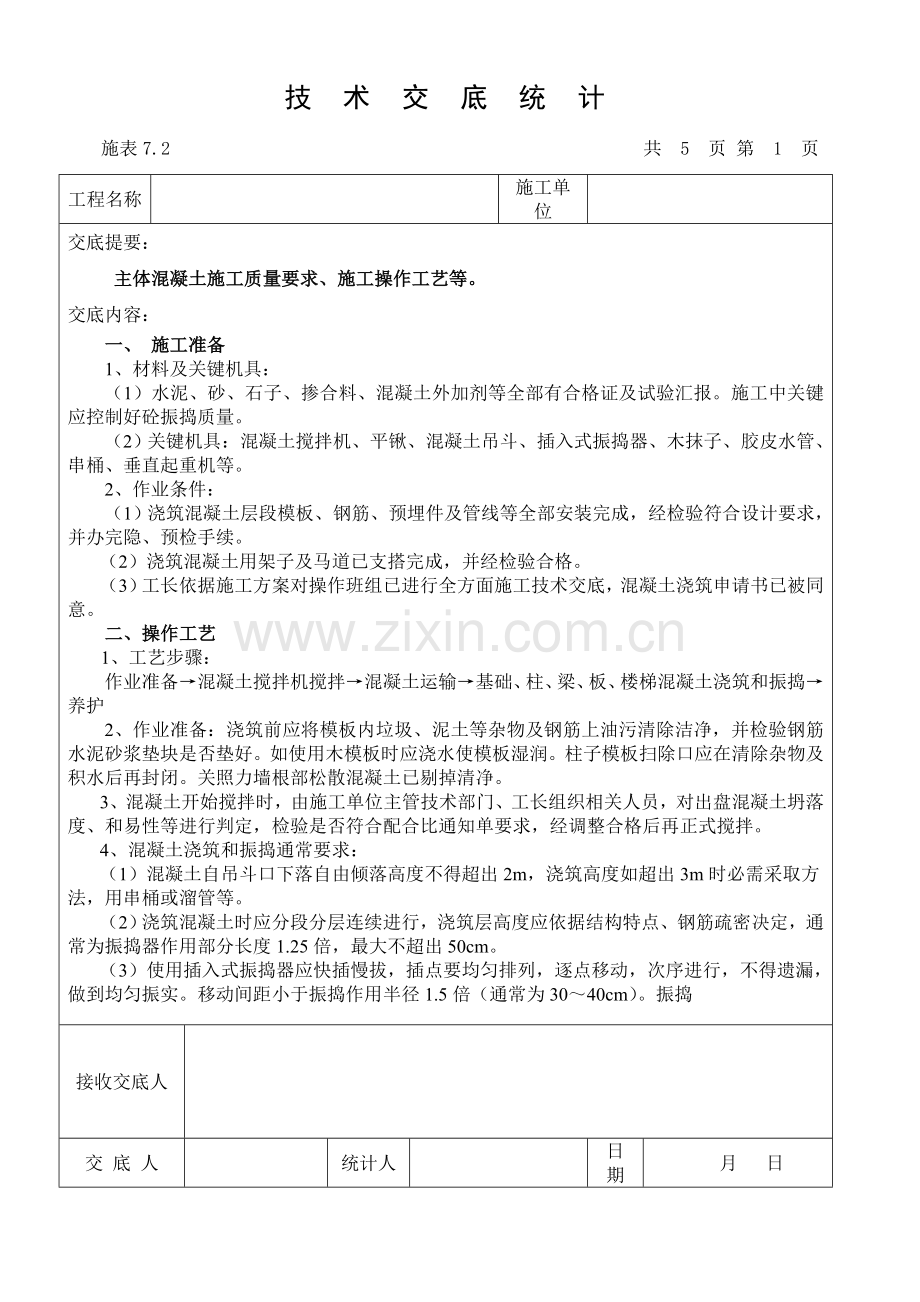

技术交底统计
施表7.2 共 5 页 第 1 页
工程名称
施工单位
交底提要：
主体混凝土施工质量要求、施工操作工艺等。
交底内容：
一、 施工准备
1、材料及关键机具：
（1）水泥、砂、石子、掺合料、混凝土外加剂等全部有合格证及试验汇报。施工中关键应控制好砼振捣质量。
（2）关键机具：混凝土搅拌机、平锹、混凝土吊斗、插入式振捣器、木抹子、胶皮水管、串桶、垂直起重机等。
2、作业条件：
（1）浇筑混凝土层段模板、钢筋、预埋件及管线等全部安装完成，经检验符合设计要求，并办完隐、预检手续。
（2）浇筑混凝土用架子及马道已支搭完成，并经检验合格。
（3）工长依据施工方案对操作班组已进行全方面施工技术交底，混凝土浇筑申请书已被同意。
二、操作工艺
1、工艺步骤：
作业准备→混凝土搅拌机搅拌→混凝土运输→基础、柱、梁、板、楼梯混凝土浇筑和振捣→养护
2、作业准备：浇筑前应将模板内垃圾、泥土等杂物及钢筋上油污清除洁净，并检验钢筋水泥砂浆垫块是否垫好。如使用木模板时应浇水使模板湿润。柱子模板扫除口应在清除杂物及积水后再封闭。关照力墙根部松散混凝土已剔掉清净。
3、混凝土开始搅拌时，由施工单位主管技术部门、工长组织相关人员，对出盘混凝土坍落度、和易性等进行判定，检验是否符合配合比通知单要求，经调整合格后再正式搅拌。
4、混凝土浇筑和振捣通常要求：
（1）混凝土自吊斗口下落自由倾落高度不得超出2m，浇筑高度如超出3m时必需采取方法，用串桶或溜管等。
（2）浇筑混凝土时应分段分层连续进行，浇筑层高度应依据结构特点、钢筋疏密决定，通常为振捣器作用部分长度1.25倍，最大不超出50cm。
（3）使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，次序进行，不得遗漏，做到均匀振实。移动间距小于振捣作用半径1.5倍（通常为30～40cm）。振捣
接收交底人
交 底 人
统计人
日 期
月 日

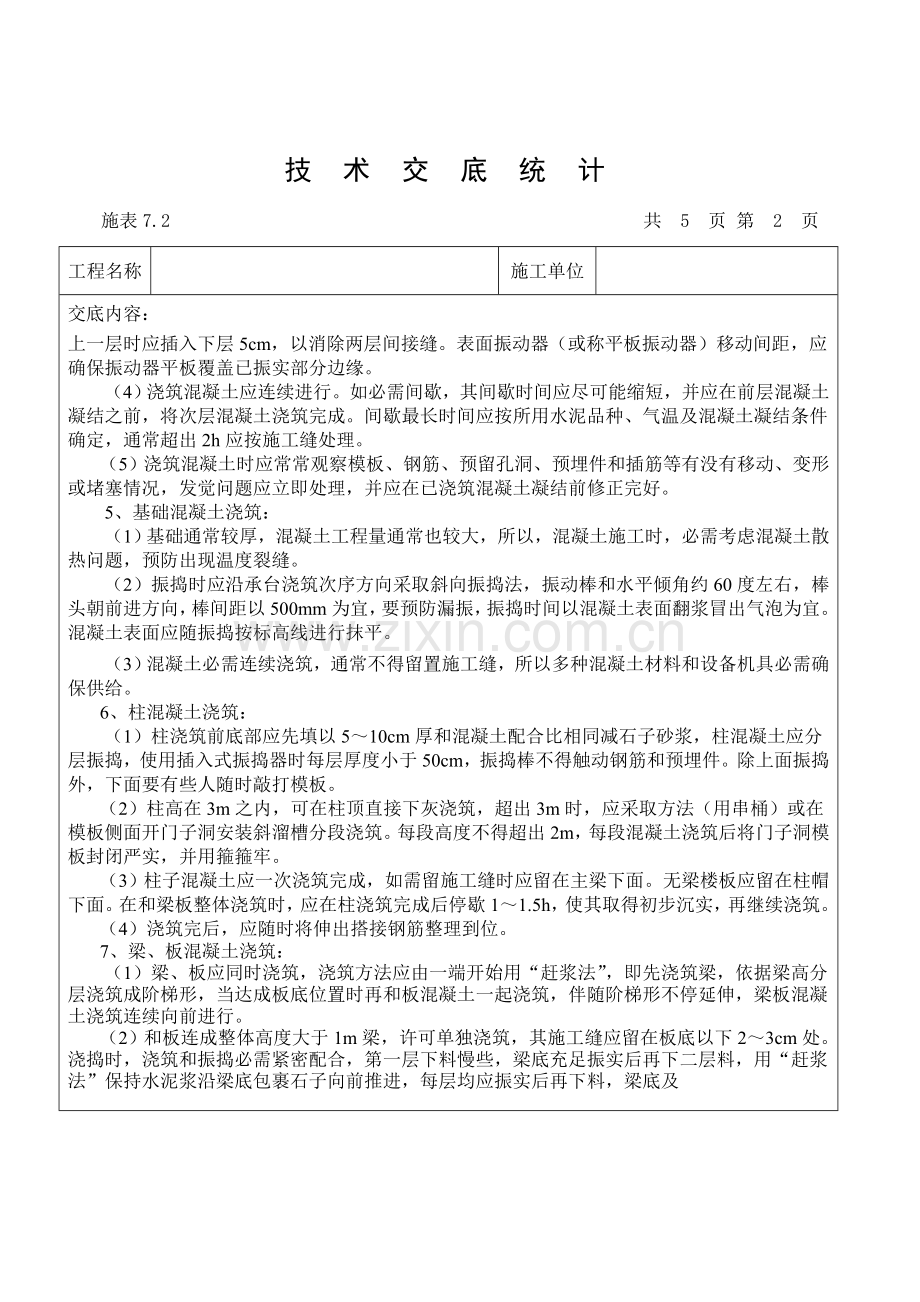

技术交底统计
施表7.2 共 5 页 第 2 页
工程名称
施工单位
交底内容：
上一层时应插入下层5cm，以消除两层间接缝。表面振动器（或称平板振动器）移动间距，应确保振动器平板覆盖已振实部分边缘。
（4）浇筑混凝土应连续进行。如必需间歇，其间歇时间应尽可能缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完成。间歇最长时间应按所用水泥品种、气温及混凝土凝结条件确定，通常超出2h应按施工缝处理。
（5）浇筑混凝土时应常常观察模板、钢筋、预留孔洞、预埋件和插筋等有没有移动、变形或堵塞情况，发觉问题应立即处理，并应在已浇筑混凝土凝结前修正完好。
5、基础混凝土浇筑：
（1）基础通常较厚，混凝土工程量通常也较大，所以，混凝土施工时，必需考虑混凝土散热问题，预防出现温度裂缝。
（2）振捣时应沿承台浇筑次序方向采取斜向振捣法，振动棒和水平倾角约60度左右，棒头朝前进方向，棒间距以500mm为宜，要预防漏振，振捣时间以混凝土表面翻浆冒出气泡为宜。混凝土表面应随振捣按标高线进行抹平。
（3）混凝土必需连续浇筑，通常不得留置施工缝，所以多种混凝土材料和设备机具必需确保供给。
6、柱混凝土浇筑：
（1）柱浇筑前底部应先填以5～10cm厚和混凝土配合比相同减石子砂浆，柱混凝土应分层振捣，使用插入式振捣器时每层厚度小于50cm，振捣棒不得触动钢筋和预埋件。除上面振捣外，下面要有些人随时敲打模板。
（2）柱高在3m之内，可在柱顶直接下灰浇筑，超出3m时，应采取方法（用串桶）或在模板侧面开门子洞安装斜溜槽分段浇筑。每段高度不得超出2m，每段混凝土浇筑后将门子洞模板封闭严实，并用箍箍牢。
（3）柱子混凝土应一次浇筑完成，如需留施工缝时应留在主梁下面。无梁楼板应留在柱帽下面。在和梁板整体浇筑时，应在柱浇筑完成后停歇1～1.5h，使其取得初步沉实，再继续浇筑。
（4）浇筑完后，应随时将伸出搭接钢筋整理到位。
7、梁、板混凝土浇筑：
（1）梁、板应同时浇筑，浇筑方法应由一端开始用“赶浆法”，即先浇筑梁，依据梁高分层浇筑成阶梯形，当达成板底位置时再和板混凝土一起浇筑，伴随阶梯形不停延伸，梁板混凝土浇筑连续向前进行。
（2）和板连成整体高度大于1m梁，许可单独浇筑，其施工缝应留在板底以下2～3cm处。浇捣时，浇筑和振捣必需紧密配合，第一层下料慢些，梁底充足振实后再下二层料，用“赶浆法”保持水泥浆沿梁底包裹石子向前推进，每层均应振实后再下料，梁底及
接收交底人
交 底 人
统计人
日 期
月 日
技术交底统计
施表7.2 共 5 页 第 3 页
工程名称
施工单位
交底内容：
梁帮部位要注意振实，振捣时不得触动钢筋及预埋件。
（3）梁柱节点钢筋较密时，浇筑此处混凝土时宜用小粒径石子同强度等级混凝土浇筑，并用小直径振捣棒振捣。
（4）浇筑板混凝土虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向往返振捣，厚板可用插入式振捣器顺浇筑方向托拉振捣，并用铁插尺检验混凝土厚度，振捣完成后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不许可用振捣棒铺摊混凝土。
（5）施工缝位置：宜沿次梁方向浇筑楼板，施工缝应留置在次梁跨度中间1/3范围内。施工缝表面应和梁轴线或板面垂直，不得留斜槎。施工缝宜用木板或钢丝网挡牢。
（6）施工缝处须待已浇筑混凝土抗压强度大于1.2MPa时，才许可继续浇筑。在继续浇筑混凝土前，施工缝混凝土表面应凿毛，易除浮动石子，并用水冲洗洁净后，先浇一层水泥浆，然后继续浇筑混凝土，应细致操作振实，使新旧混凝土紧密结合。
8、楼梯混凝土浇筑：
（1） 楼梯段混凝土自下而上浇筑，先振实底板混凝土，达成踏步位置时再和踏步混凝土一起浇捣，不停连续向上推进，并随时用木抹子（或塑料抹子）将踏步上表面抹平。
（2）施工缝位置：楼梯混凝土宜连续浇筑完，多层楼梯施工缝应留置在楼梯段1/3部位。
9、养护：混凝土浇筑完成后，应在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够润湿状态，养护期通常不少于7昼夜。
三、质量标准
1、混凝土原材料及配合比设计
质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-)要求。
项目
序号
检验项目
许可偏差或许可值
主
控
项
目
1
水泥进场检验
第7.2.1条
2
外加剂质量及应用
第7.2.2条
3
混凝土中氯化物、碱总含量控制
第7.2.3条
4
配合比设计
第7.3.1条
一
般
项
目
1
矿物掺合料质量及掺量
第7.2.4条
2
粗细骨料质量
第7.2.5条
3
拌制混凝土用水
第7.2.6条
4
开盘判定
第7.3.2条
5
依砂、石含水率调整配合比
第7.3.3条
接收交底人
交 底 人
统计人
日 期
月 日
技术交底统计
施表7.2 共 5 页 第 4 页
工程名称
施工单位
交底内容：
2、混凝土施工
质量要求符合《混凝±结构工程施工质量验收规范》(GB50204-)要求。
项目
序号
检验项目
许可偏差或许可值
主
控
项
目
1
混凝土强度等级及试件取样和留置
第7.4.1条
2
混凝土抗渗及试件取样和留置
第7.4.2条
3
原材料每盘称量偏差
第7.4.3条
4
初凝时间控制
第7.4.4条
一
般
项
目
1
施工缝位置和处理
第7.4.5条
2
后浇带位置和浇筑
第7.4.6条
3
混凝土养护
第7.4.7条
3、现浇结构外观及尺寸
质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-)要求
项目
序号
检验项目
许可偏差或许可值
主控项目
1
外观质量
第8.2.1条
2
过大尺寸偏差处理及验收
第8.3.1条
通常项目
1
外观质量缺点
第8.2.2条
2
基础
15mm
独立基础
10mm
墙、柱、梁
8mm
剪力墙
5mm
3
垂直度
层 高
≤5m
8mm
＞5m
10mm
全高（H）
H/1000且≤30mm
4
标高
层高（H）
±10mm
全高
±30mm
5
截面尺寸
+8mm,-5mm
6
电梯井
井筒长、宽对定位中心线
+25mm,0mm
井筒全高（H）垂直度
H/1000且≤30mm
7
表面平整度
8mm
8
预埋件
10mm
预埋螺栓
5mm
预埋管
5mm
9
预留洞中心线位置
15mm
接收交底人
交 底 人
统计人
日 期
月 日
技术交底统计
施表7.2 共 5 页 第 5 页
工程名称
施工单位
交底内容：
四、成品保护
1、要确保钢筋和垫块位置正确，不得踩楼板、楼梯弯起钢筋，不碰动预埋件和插筋。
2、不用重物冲击模板，不在梁或楼梯踏步模板吊帮上蹬踩，应搭设跳板，保护模板牢靠和严密。
3、已浇筑楼板、楼梯踏步上表面混凝土要加以保护，必需在混凝土强度达成1.2MPa以后，方准在面上进行操作及安装结构用支架和模板。
五、应注意质量问题
1、蜂窝：原因是混凝土一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，钢筋较密而混凝土坍落度过小或石子过大，柱、墙根部模板有缝隙，以致混凝土中砂浆从下部涌出而造成。
2、露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板、造成露筋，或梁、板底部振捣不实，也可能出现露筋。
3、麻面：拆模过早或模板表面漏刷隔离剂或模板湿润不够，构件表面混凝土易粘附在模板上造成麻面脱皮。
4、孔洞：原因是钢筋较密部位混凝土被卡，未经振捣就继续浇筑上层混凝土。
5、缝隙和夹渣层：施工缝处杂物清理不净或未浇底浆等原因，易造成缝隙、夹渣层。
6、梁、柱连接处断面尺寸偏差过大，关键原因是柱接头模板刚度差或支此部位模板时未认真控制断面尺寸。
7、现浇楼板面和楼梯踏步上表面平整度偏差太大：关键原因是混凝土浇筑后，表面不用抹子认真抹平。
接收交底人
交 底 人
统计人
日 期
月 日
