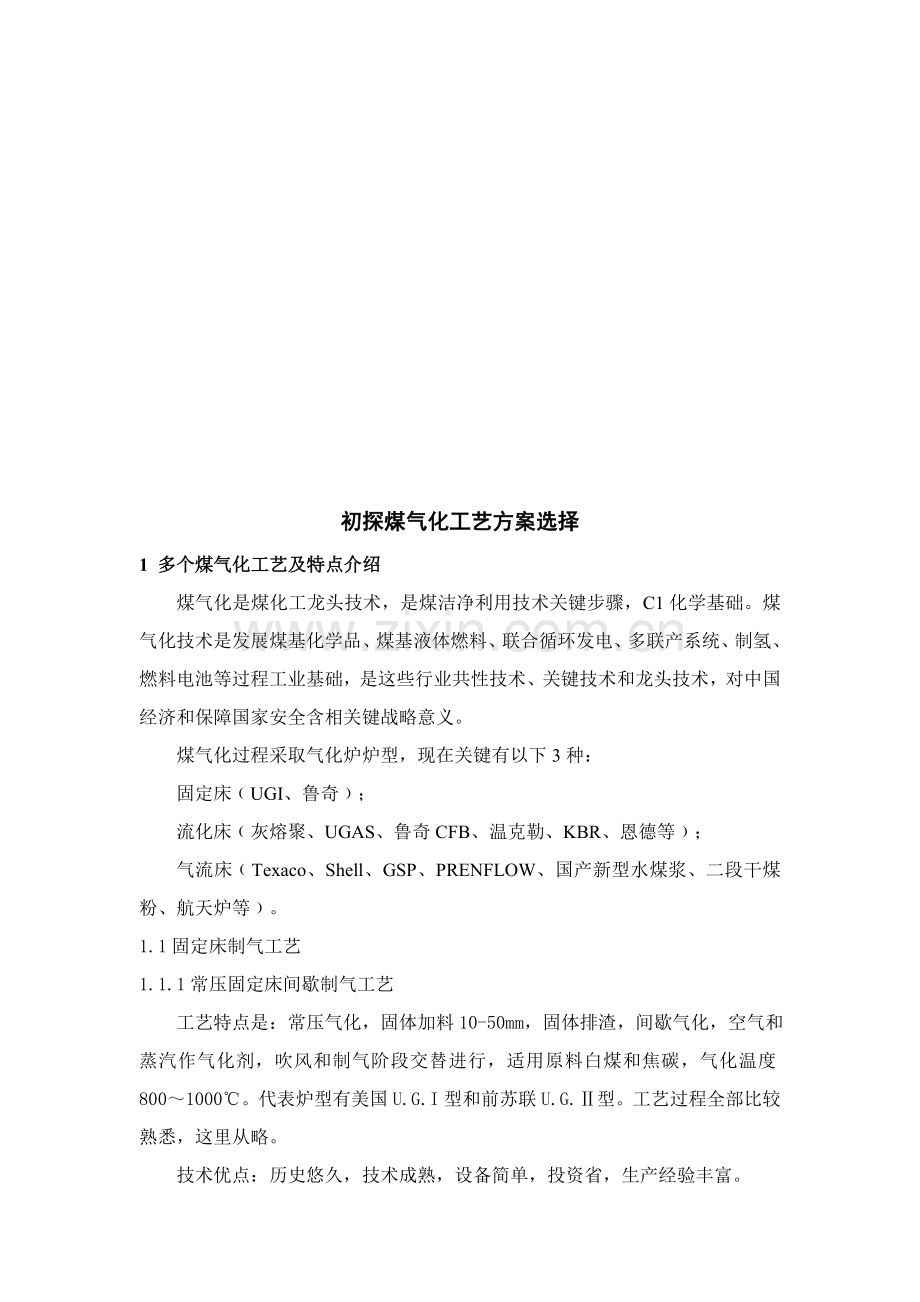

煤气化工艺方案的选择样本.doc

初探煤气化工艺方案选择1 多个煤气化工艺及特点介绍煤气化是煤化工龙头技术，是煤洁净利用技术关键步骤，C1化学基础。煤气化技术是发展煤基化学品、煤基液体燃料、联合循环发电、多联产系统、制氢、燃料电池等过程工业基础，是这些行业共性技术、关键技术和龙头技术，对中国经济和保障国家安全含相关键战略意义。煤气化过程采取气化炉炉型，现在关键有以下3种：固定床UGI、鲁奇；流化床灰熔聚、UGAS、鲁奇CFB、温克勒、KBR、恩德等；气流床Texaco、Shell、GSP、PRENFLOW、国产新型水煤浆、二段干煤粉、航天炉等。1.1固定床制气工艺1.1.1常压固定床间歇制气工艺 工艺特点是：常压气化，固体加料10-50mm，固体排渣，间歇气化，空气和蒸汽作气化剂，吹风和制气阶段交替进行，适用原料白煤和焦碳，气化温度8001000。代表炉型有美国U.G.I型和前苏联U.G.型。工艺过程全部比较熟悉，这里从略。 技术优点：历史悠久，技术成熟，设备简单，投资省，生产经验丰富。 技术缺点：技术落后，原料动力消耗高，炭转化率低7075%，产品成本高，生产强度低，程控阀门多，维修工作量大，废气、废水排放多，污染严重，面临淘汰。1.1.2常压固定床连续制气 常压固定床连续制气工艺技术特点：常压气化，固体加料，床体排渣，连续制气，富氧空气氧占50%或氧气加蒸汽做气化剂，无废气排放，适用煤种白煤和焦碳。 技术优点是：连续制气，炉床温度稳定，约为9001150，操作简单，程控阀门少，维修费用低，生产强度大，碳转化率高，约8084% 。 技术缺点：需要空分装置，投资比较大。 固定床连续制气工艺技术突破在于以氧气或富氧空气加蒸汽做气化剂，因为气化剂中氧含量增加，气化反应过程中，燃烧产生热量和煤气化和蒸汽分解所需要热量能够实现平衡，能够得到稳定反应温度和固定反应床层，能够实现连续制气，不用专门吹风，无废气排放，生产强度和能源利用率全部有了很大提升。1.1.3 固定床加压气化工艺：前西德鲁奇企业(Lurgi)开发。 工艺特点：加压气化，固体加料，固体排渣，连续气化，氧气和蒸汽作气化剂，设有加压煤锁斗和灰储斗，适用煤种：褐煤、次烟煤、活性好弱粘结煤。 技术优点：加压气化3.1 MPa，生产强度大，碳转化率高约90%。 技术缺点：反应温度略低7001100 ，甲烷含量较高，煤气当中含有焦油和酚类物质，气体净化和废水处理复杂，步骤较长，投资比较大。1.2 流化床工化工艺 流化床气化工艺总体特点是：以粉煤或小颗粒碎煤为原料气化，气化剂以一定速度经过物料层，物料颗粒在气化剂带动下悬浮起来，形成流化床，因为物料层处于流化状态，煤粉和气化剂之间混合更允分，接触面积更大，煤粉和气化剂快速地进行气化反应，反应产生煤气出气化炉后去废热回收和除尘洗涤系统，反应产生灰渣由炉底排出。气流床反应物料之间传热和传质速率愈加快，过程更轻易控制，生产能力也有了较大提升。下面就流化床气化工艺发展过程中多个工艺技术特点分别作一下介绍。1.2.1 温克勒W inkier常压流化床气化工艺：是前西德莱菌褐煤企业和伍德企业20世纪20年代开发，是世界上最早流化床气化工艺。 工艺特点：常压气化，粉煤进料粒度小于9.5mm，干法排渣 ,氧气或空气加蒸汽作气化剂，炉体上部有分离空间，使煤气当中夹带半焦和灰颗粒分离，而且用一次空气加蒸汽深入气化，气化温度8151100，碳转化率7073%，适用煤种：褐煤、次烟煤、弱粘结性煤。 关键技术问题：炉底炉箅常常出现局部高温，结渣,偏炉现象。炉出口气体带出物较多，排灰含碳量较高。2.2.2恩德常压流化床气化工艺：是朝鲜恩德郡七.七化工厂20世纪60年代在常压温克勒气化工艺基础上开发。 工艺特点:常压气化，粉煤进料粒度小于10mm，干法渣,氧气或空气加蒸汽作气化剂，取消了炉箅，改造为布风喷嘴向炉内送气，处理了炉底结渣问题，气化温度9501050 ，在炉气出口增设了旋风分离气，返料从炉底入炉循环使用。 技术优点：煤种适从性宽，可气化褐煤、次烟煤、弱粘结性煤，返料循环使用，碳转化率可达76，极少产生焦油。 技术缺点：气化压力低，难以实现大规模生产，排灰含碳量高。1.2.3循环流化床粉煤气化工艺CFB：20世纪70年代鲁奇企业开发。 工艺特点:该技术工艺过程和恩德粉煤气化工艺比常相同，全部不一样是CFB技术旋风分离器分离粉尘直接从气化炉上部进入气化炉炉膛，多重循环，使循环物料和新鲜物料之比高达40倍以上，造成碳粒反复气化，所以碳转化率很高，可达90%。因为夹带固体物料速度大大低于气流速度，气体和固体间滑动速度较大，所以物料和气化剂间混介更充足，接触时间更长，气化效率较高。能够用蒸气加空气、富氧空气、氧气作气化剂，但产气品质不一样。 技术优点：循环流化床气化，碳转化率更高了，单炉生产能力大，煤种适应广。 技术缺点：排灰含碳量仍然比较高。1.2.4灰熔聚粉煤循环流化床汽化工艺：美国煤气研究所在美国能源部DOE资助下于20世纪70年代开发。 该技术是在常压循环流化床气化工艺基础上发展起来，它技术突破在于采取了灰聚熔技术，所谓灰聚熔指是：在炉底中心有一个氧气或空气入口，该处因为氧气或空气进入，形成一个局部高温区，在这里灰渣中未反应碳深入反应，煤灰则在高温下开始软化而且相互粘结在一起，当熔渣密度和重量达成一定程度时灰球就会克服气流阻力落入炉底。灰熔聚技术极大地降低了排灰碳含量，大幅度提升了碳转化率，是循环流化床气化技术发展史上关键里程碑，灰熔聚技术使循环流化床气化炉碳转化率提升到96-98%，气化温度9541038。 技术特点：灰熔聚循环流化床气化工艺含有循环流化床工艺一切优点，而且大大提升了碳转化率，气化剂分两路进入，从炉底排灰管进入一路气化剂氧含量较高，以实现灰熔聚，U-Gas炉操作压力为0.692.41 MPa，有带压煤斗和灰斗，煤气中无焦油，无废气排放。现在问题是出口气带灰较多，不能长周期运行。1.2.5高压灰熔聚粉煤循环流化床汽化工艺：美国煤气研究所IGT20世纪80年代开发。 该技术是在常压灰熔聚粉煤循环流化床气化工艺基础上发展起来，也有进料煤斗和排灰灰斗，所不一样是它操作压力可达2.73.4MPa。该技术对设备阀门要求比较高，还未广泛推广开来。1.3 气流床气化工艺 气流床气化工艺共同特点是：煤进料粒度比粉煤流化床气化进料粒度更小，反应物料被气化剂夹带，以气流床形式进行反应，所以反应进行得愈加快。通常要求反应温度和操作压力全部比较高。1.3.1柯伯斯-托切可粉煤气流床气化工艺：前西德Kopper-Tobek企业20世纪40年代开发。 步骤简述：粉碎研磨合格煤粉用氮气输送到煤储斗当中，再由螺旋给料机送至混合器，在混合器当中，粉煤在氧气和蒸气携带下经烧嘴进入气化炉，氧气，蒸气和粉煤一起并流进入气化炉，在气化炉内发生强烈氧化反应，产生高达高温，反应后产生水煤气优异入废热锅炉回收热量，然后进入洗涤除尘系统。反应产生灰份被炉内高温融化沿气化炉炉壁流入激冷槽内，冷却固化后由捞渣机排出。 该工艺关键技术特点是：粉煤进料小于0.1mm，熔融排渣,常压气化，操作简单，产气当中无焦油和酚及烃类物资，甲烷含量低等特点。要求煤活性好，灰熔点适宜。 该技术缺点是：氧耗高，对气化炉耐火砖要求高，显热回收设备多，投资比较大。1.3.2谢尔粉煤气流床气化工艺：谢尔Shell国际石油企业在柯伯斯-托切可粉煤气流床气化工艺基础上开发。 工艺过程：和柯伯斯-托切可粉煤气流床气化技术工艺过程基础相同，所不一样是该工艺废热锅炉和气化炉不是联体，而是分开，而且高温煤气在进入废热锅炉前先和洗涤冷却后冷煤气混合激冷到1000以下再进入废热锅炉，有效地防了熔融灰渣粘结到废热锅炉壁上。 技术特点：粉煤进料粒度90%经过170目筛网，气流床反应，加压气化3.04.OMPa，气化温度1340熔融排渣，夹套水冷，煤种适应宽，几乎能够气化全部煤种，气化效率高，通常98%以上，产品气当中有效气成份在90%以上，无焦油类物资，适应于制气和商业化联合发电装置IGCC。 技术缺点是:技术费用高、投资大，采取夹套水冷壁使用寿命只有25年，而且该技术难以实现国产化。1.3.3德士古水煤浆加压气化工艺：美国德士古T exaco企业20世纪70年代开发。 工艺过程：磨制合格水煤浆由泵加压后和氧气经特制烧嘴喷入气化炉，水煤浆被高效雾化并蒸干水分后和氧发生复杂氧化还原反应生成水煤气，生成水煤气和熔渣一起进入气化炉下面激冷室，熔渣被冷却固化后经锁灰斗搜集排出，水煤气激冷后出气化炉激冷室去洗涤除尘系统。 技术特点:水煤浆进料，加压气化，纯氧作气化剂，熔融排渣, 原料适应范非比常广，碳转化率高94-98%，有效气成份高达84%，废物排放少，生产能力大，前景宽广。水煤浆浓度65，粒度99%经过14目筛网。技术缺点：氧耗比较高，投资大、技术费用高。2 其它制气技术2.1“热-电-煤气”三联产煤制气技术“热-电-煤气”三联产煤制气技术是在热电联产基础上以较少投资取得高品质、低成本煤气一个制气方法。该技术利用热电厂循环流化床锅炉循环热灰对煤（次烟煤、褐煤等）进行干馏产出煤气经净化后供给用户。“热-电-煤气”三联产煤制气实质是：原料煤在送入锅炉之前先将煤中挥发分提出，产出煤气。提出挥发分煤变成半焦。半焦作为关键燃料直接送入锅炉炉膛燃烧。锅炉产生蒸汽用于发电、供热，从而实现热、电、煤气三联产。1-CFB锅炉燃烧室； 2-旋风分离器；3-热灰输送阀；4-热分解反应器；5-煤斗；6-气液分离器；7-半焦输送阀；8-罗茨鼓风机图1 热-电煤气三联产工艺步骤示意图优点： 原料煤为劣质煤（褐煤、次烟煤等），煤种在中国分布广，价格低 。 工艺过程反应条件温和（常压、中温）。 工艺过程无氧化反应，基础上不增加CO2气体排放。 节能效果显著，工艺部分和热电联产相结合，综合热效率可达90%。局限： 制煤气工艺实现必需依附于循环流化床锅炉正常运行。 对原料煤煤种有一定限制。3 煤气化技术发展趋势世界现代煤炭气技术特点及发展趋势是： 气化压力向高压发展 气化压力由常压、低压1.0MPa向高压2.08.5MPa气化发展，从而提升气化效率、碳转化率和气化炉能力，实现气化装置大型化和能量高效回收利用，降低合成气压缩能耗或实现等压合成如甲醇低压合成，降低生产成本。如Texaco气化压力可达6.58.5MPa，Shell气化压力为24MPa。 气化炉能力向大型化发展 Texaco和Shell单台气化炉气化煤量已达成吨/天以上。Prenflo气化炉气化煤量已达2600吨/天。大型化便于实现自动控制和优化操作，降低能耗和操作费用。 气化温度向高温发展 Texaco气化温度14001500，Shell气化温度高达14001700，流化床气化温度为10001200，气化温度高，煤中有机物质分解气化，消除或降低环境污染，对煤种适应性广。 不停开发新气化技术和新型气化炉，提升碳转化率和煤气质量，降低建设投资 现在碳转化率高达98%99%，煤气中CO+H2达成80%90%。 现代煤气技术和其它优异技术联合应用 如和燃气轮机发电组合IGCC发电技术；高压气化6.5MPa和低压合成甲醇、二甲醚技术联合实现等压合成，省去合成气压缩机，使生产过程简化，总能耗降低。 煤气化技术和优异脱硫、除尘技术相结合，实现环境友好，降低污染 如在气化炉内加入脱硫剂石灰石，脱硫效率可达80%90%；采取高效除尘器使煤气中含尘降到12mg/m3。总而言之，优异流化床、气流床煤气化技术已实现工业化和大型化，并不停改善和完善，应用范围不停扩大，是以后发展方向。4 煤气化工艺比较4.1 固定床制气工艺富氧连续制气比间歇制气进步是用富氧空气作气化剂，实现了连续气化，鲁奇加压气化比常压富氧连续气化，提升了操作压力，生产强度提升了。4.2流化床气化工艺恩德粉煤气化技术旋风除尘分离灰尘返回气化炉回收利用，比温克勒技术碳转化率提升了。CFB除尘分离物料直接从气化炉上部入炉，多重循环流化，气化效率更高了。灰熔聚粉煤气化技术采取了灰熔聚技术，降低了排灰碳含量深入提升了碳转化率。加压灰熔聚技术提升了气化压力，深入提升了装置生产强度。4.3气流床气化工艺中Shell气化技术比Kopper-Tobek气化技术压力提升了，生产强度提升了。Texaco气化技术比上两种气流床气化技术进步在于使用了水煤浆进料，操作更轻易控制，压力及生产强度能够提得更高。4.4其它技术除了上述介绍气化技术外还有其它部分气化技术，比如：江苏理工大学开发常压间歇流化床粉煤气化技术，华东理工大学和鲁化开发多喷嘴水煤浆气化技术，中科院山西煤炭化学研究所开发灰熔聚粉煤气化技术。国外新技术有：鲁奇企业开发熔渣炉奇炉63BCG/lurgi气化技术、德国高温温克勒HTW气化技术、美国西屋W estinghouse流化床气化技术、粘聚灰流化床气Batte1e-Union Carbide气化技术、粉煤气化技术。另外还有其它部分新技术，比如DOW炉、PRENFOL炉、德意志燃料技术研究所开发GSP炉等技术。多个常见煤气化炉关键气化工艺性能和指标比较见表1、表2、表3：表1 固定床气化炉技术指标项目气 化 炉 炉 型UGI炉M型炉WG型炉鲁奇炉气化炉规格炉膛内径/m气化炉总高/m2.43.68.512.62.03.08.99.22.03.013.882.45.01213.2原料煤种入炉煤粒度/mm无烟煤、焦炭1375无烟煤、烟煤1860无烟煤、焦炭625褐煤、烟煤550气化条件气化压力/kPa气化温度/炉顶温度/气化强度/kg.m-2.h-1182090010003504003505604.06.0870100045050020025081090010504505002803402500294295011003504507001050消耗定额氧气消耗率/m3标.kg-1煤空气消耗率/m3标.kg-1煤蒸汽消耗率/kg-1.kg-1煤粗煤气产率/m3标.t-1煤2.83.11.41.6160018702.802.900.30.5300036002.02.50.350.6300040000.150.201.11.414001600干煤气组成/vH2COCO2CH4O2N2半水煤气394128307.58.51.01.20.30.41921空气煤气111227294.05.00.40.50.20.35254空气煤气121328303.54.50.50.80.20.3525338391518313210120.150.201.21.5煤气低热值标/MJ.m-38.38.55.25.45.45.610.210.5表2 流化床气化炉技术指标项目气 化 炉 炉 型HTWCFBU-gas灰熔聚气化炉参数炉膛内径/m气化炉体高度/m2.23.716232.83.511181.22.615.318.52.43.01518原料煤种入炉煤粒度/mm入炉煤含水量/%m气化炉进煤量/t.d-1褐煤、次烟煤010121682840焦炭、次烟煤树皮、木屑0611500褐煤、变质煤甘蔗渣、木屑063120260褐煤、烟煤焦粉085120216气化条件气化压力/kPa气化温度/入炉蒸汽温度/炉顶温度/1.03.095010502503009009500.050.2850110015020090010000.222.795010502502859009800.030.059501100280310950100消耗定额氧气消耗率/m3标.kg-1煤蒸汽消耗率/kg-1.kg-1煤粗煤气产率/m3标.t-1煤0.4860.52160018500.5040.59170018500.60.70.450.72468049700.470.540.60.822002400干煤气组成/vH2COCO2CH4O2N2323436389.010.02.02.20.20.30.61.3363843.545.213.515.62.02.50.20.30.61.31516202189081.50.20.356573839313221221.82.10.20.44.06.0煤气低热值标/MJ.m-38.89.210.310.64.64.88.859.1 U-gas气化剂为空气和水蒸汽，所以煤气中含N2很高，煤气热值低。表3 气流床气化炉技术指标项目气 化 炉 炉 型TexacoShellK-TPrenflo气化炉参数炉膛内径/m气化炉体高度/m1. 73.014.2719.854.52.03.51.55.03045原料煤种入炉煤粒度/mm入炉煤含水量/%m气化炉进煤量/t.d-1低灰熔点烟煤0.076占70%3540500烟煤0.15占90%2.0400烟煤0.076占80%2.0430860烟煤、石油焦0.1占75%约2.01502600气化条件气化压力/kPa气化温度/入炉蒸汽温度/加煤方法3.56.514001500不加蒸汽水煤浆2.04.014001700250干煤粉0.030.0515001600250260干煤粉2.615001600250300干煤粉消耗定额氧气消耗率/m3标.kg-1煤蒸汽消耗率/kg-1.kg-1煤粗煤气产率/m3标.t-1煤0.620.6501.92.10.560.570.130.151.71.860.600.650.40.51.751.800.550.580.160.181.861.92干煤气组成/vH2COCO2CH4N2+ArO2CO+H23536454617180.020.030.70.80.10.28082262861631.83.80.010.024.35.40.1899226.527.563651.52.0约0.189.593.022.0860.513.870.0113.538283煤气低热值标/MJ.m-39.69.7210.511.011129.79.85 煤气化工艺方案选择5.1 教授意见评价煤气化工艺技术必需建立在是否属于洁净煤气化技术基础上。到现在为止，能够说还没有万能煤气化炉型和气化技术，多种煤气化炉型和气化技术全部有其特点、优点和不足之处，且全部有其对煤种适应性和对煤气化后最终产品适用性。在工艺技术方案选择上必需选择经过大量试验、工业性示范和工业生产实践工艺。要择优选择节能、投资省、成本低、效率高、对环境无污染或轻度污染且易于处理洁净煤气化技术。在评价煤气化工艺时要从全厂总步骤见解上作技术经济分析评价，切不可只从某一个煤气化工艺技术角度作局部和不客观评价，也不可只听专利商片而介绍而作出局部不全而技术经济评价。依据现有多种煤气化工艺技术，可将其分为以下多个类型。 逐步被淘汰型 如有常压固定床间歇式无烟煤(或焦炭)气化技术。 适适用于中小型氮肥厂改变原料路线和进行技术改造 如常压固定床无烟煤(或焦炭)富氧连续气化技术、灰熔聚煤气化技术和恩德粉煤富氧气化技术。 适适用于联合循环发电或制取燃料气 如鲁奇固定床煤加压气化技术、德士古T exaco废热锅炉型水煤浆加压气化技术、壳牌(Shell)废热锅炉型干煤粉加压气化技术。 己完成中间试验，有待经受商业化运行考验 如两段式干煤粉加压气化和四喷嘴对置式干粉煤加压气化技术。 国外己有商业化运行经验，适适用于大型化装置 如德士古T exaco水煤浆加压气化(达4.0，6.5，8.5MPa)技术、多原料浆加压气化技术、多喷嘴水煤浆加压(达4.0和6.5MPa)气化技术。 国外己有商业化运行经验，中国正在建立示范装置 如GSP干煤粉加压气化技术。 适适用于制造城市煤气和燃料气 如鲁奇固定床煤加压气化技术。5.2 方案选定提议 从上述多种煤气化工艺特点看，选择一套适合当地域用煤气化工艺，除考虑工艺优异性、投资规模等原因外，还需考虑能否和本企业资产源相结合。
