过路顶管综合项目施工专项方案完整版.doc

御 汤 温 泉 小 镇 温泉
水
管
道
过
路
施
工
方
案

齐齐哈尔龙一建筑工程有限公司

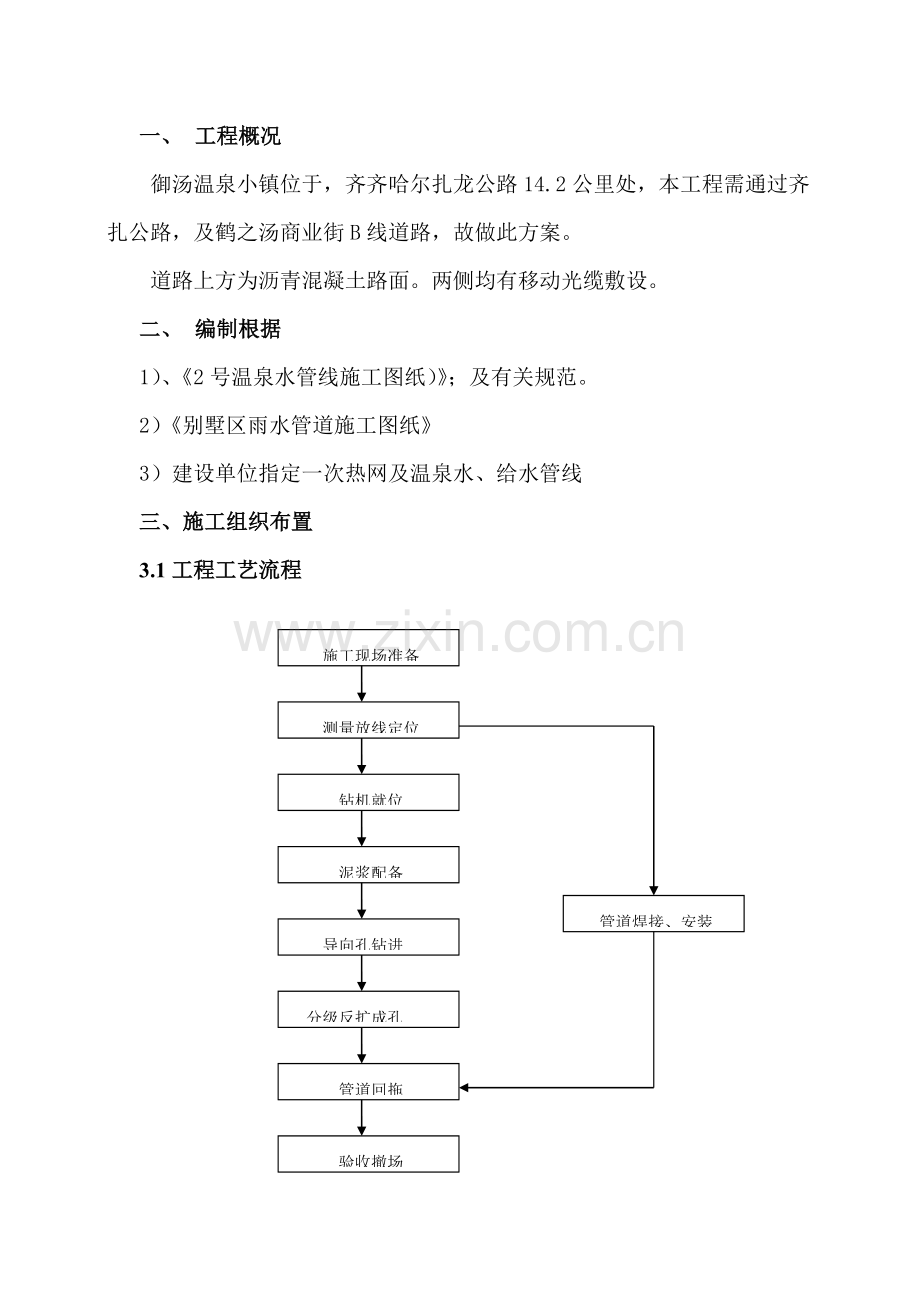

一、 工程概况
御汤温泉小镇位于，齐齐哈尔扎龙公路14.2公里处，本工程需通过齐扎公路，及鹤之汤商业街B线道路，故做此方案。
道路上方为沥青混凝土路面。两侧均有移动光缆敷设。
二、 编制根据
1） 、《2号温泉水管线施工图纸）》；及有关规范。
2） 《别墅区雨水管道施工图纸》
3） 建设单位指定一次热网及温泉水、给水管线
三、施工组织布置
3.1工程工艺流程
施工现场准备

测量放线定位

钻机就位

分级反扩成孔
导向孔钻进
泥浆配备
验收撤场
管道回拖

管道焊接、安装

3.2施工组织与管理
依照本工程实际状况，我项目部全程组织负责该工程施工作业。
工程项目管理组织及岗位责任框图

项目经理

技术负责人
施工队长

施工组长

施工机组

施工人员组织表
岗 位
职 责
人 数
项目经理
负责指挥组织生产，协调对外关系，对工程技术质量、安全，进度等全面管理
1
技术负责人
负责工程技术工作
1
施工队长
负责施工队施工，协调各工序间操作
1
钻机操作员
操作导向钻机
1
控向员
负责导向
1
机械、电工
负责维修使机械正常运转
1
技工

2
总计

8

3.3施工准备
3.3.1施工平面
a. 施工用电需求，依照现场实际状况，采用发电机；
b. 施工用水、使用车辆在1500M外生活区取水
c. 暂时排污：，施工污水，就地排放。
3.3.2材料准备
本工程采用定向钻方式铺管，由于水平定向钻铺管工程为持续施工，工程开工前，管材、焊材、各种材料提前到场。
3.3.3设备准备
钻机及重要配套机具见下表：
序号
名称
规格型号
数量
单位
备注
1
水平定向钻机
FDP-25
1
台
连云港黄海机械厂
2
无线控向仪
SW
1
套
美国DCI公司
3
挖机
\
\
台

4
吊车
\
\
台

5
平板车
\
\
台

6
电焊机

1
台

7
发电机

1
台

8
污水泵

1
台

9
全站仪

1
套

3.3.4进度筹划
御汤温泉小镇2号温泉水工程过路非开挖供水管道敷设顶管工程工期为4天。

施工进度筹划表
日期
项目
1
2
3
4
测量、定位、放线

管材运送

组对焊接

场地平整、钻机就位

导向回扩

管道回拖

退场

3.5：重要工程工程量：2号温水管线过路
3.5.1、钻机固定，采用人工打钢管桩形式，在钻机四周每个角用一根DN40钢管打入地下1.5米。
3.5.2套管采用焊接镀锌螺旋钢管DN300壁厚10mm，齐扎公路段16米，鹤之汤B线道路段24米。采用焊接方式链接，定向钻进。
拉管距离全长为40米，分别为16m一处，24m一处
人工挖操作坑3.5米，长2米、宽2.0米、深*2处。
人工挖续接坑24米，长2米、宽2.0米、深*2处。
土质均为3类土
3.6、重要工程及工程量：一次热网过路。
3.6.1、钻机固定，采用人工打钢管桩形式，在钻机四周每个角用一根DN40钢管打入地下1.5米。
3.6.2、套管采用焊接螺旋钢管ＤＮ５００壁厚１２ｍｍ×２根，供水２０米、回水20米，2根采用焊接方式连接，定向钻进。
拉管距离全长为20×2米。
人工挖操作坑宽3米、长3米、深2米。（此外为高压电缆所在处）
人工挖管道续接坑宽3米、长20米、深2米。
土质为三类土
3.7、雨水、排水顶管工程量
3.7.1、钻机固定，采用人工打钢管桩形式，在钻机四周每个角用一根DN40钢管打入地下1.5米。
3.7.2、套管采用焊接螺旋钢管ＤＮ５００壁厚１２ｍｍ、长２０米，采用焊接方式连接，定向钻进。
拉管距离全长20米
人工挖操作坑长20米、宽2米、深1.8米（此处为高压电缆所在处）
人工挖管道续接接坑宽2米、长20米、深2米。
土质为三类土
3.8、给水、温泉水顶管工程量
3.8.1、钻机固定，采用人工打钢管桩形式，在钻机四周每个角用一根DN40钢管打入地下1.5米。
3.8.2、套管采用焊接螺旋钢管ＤＮ５００壁厚１２ｍｍ、长２０米，采用焊接方式连接，定向钻进。
拉管距离全长20米
人工挖操作坑长20米、宽2米、深1.8米（此处为高压电缆所在处）
人工挖管道续接接坑宽2米、长20米、深2米。
土质为三类土

筹划实行保证办法：
温泉水管线保护管理办法
依照道路使用规定，施工区域内温泉水管线重要荷载为施工车辆和后来运送车碾压，容易对地下温泉水管线导致破坏，必要对施工区域内地下水管线需加以重点保护。详细管理办法如下：
（1）齐齐哈尔御汤温泉小镇酒店投资管理有限有限公司关于规定办理有关手续和温泉水管线监护，规定温泉水管线有关部门进行现场交底监护工作。
（2）施工前，依照中华人民共和国移动公司资料采用物探手段对施工范畴光缆进行确认，
（3）管理人员要与现场直接操作人员交底到位，一定要将温泉水管线重要性贯穿到每一种现场施工人员。并严格现场监管，如因管理不善，办法不当而导致事故关于人员，项目部将进行严格解决，严防施工机械破坏管线导致不必要事故。光缆若受到破坏则后果不堪设想，必要保证光缆安全。涉及光缆处施工时，我方将设专人针对光缆安全，进行组织施工。
（4）严格执行有关部门对临近光缆施工规定。
（5）随时掌握光缆状况，为施工服务。
（6）在施工期间进行持续沉降观测，频率为每周二次，需要时恰当加密，如发现特殊状况及时停止施工，在查明因素及采用办法后才干继续施工。
（7）施工中如发现温泉水管线有异常现象或管位有差别，也许对管线安全和维修产生影响时应及时停止施工，同步与光缆有关部门联系，贯彻保护管道办法后方可继续施工。
（8）光缆保护范畴内施工先后拍照相像资料。
（9）本工程管沟施工时，严格规范施工用电，严格采用电焊施工报批手续；
管线保护及协调办法
（1）详细阅读、熟悉掌握设计、建设单位提供已建和新建管线图纸资料，并在工程实行前召开由各管线单位施工配合会议，进一步收集管线资料。
（2）工程实行前，把现场详细状况和制定管线保护办法向现场施工技术负责人、工地主管、班组长直至操作工人层层安全交底，建立“保护公用事业管线责任制”，明确各级人员责任。
（3）作业坑和接受坑所有必要人工开挖、人工回填，杜绝野蛮施工，采用人工挖方至光缆进行精确标注，在采用人工挖方保证对光缆安全保护。人工回填避免伤害电缆、光缆等重要设施，以防止导致重大损失。

四、施工组织布置
4.1测量定位、管线探测及场地准备
4.1.1测量定位放线
依照施工规定管道轴线放出钻机安装位置线、管道两端详细轴线位置及标高；在路面上放出轴线及标高，设计详细导向数据。
a.放出钻机安装位置线、入土点、出土点详细位置及表高；在入土点、出土点放出桩位及标高。
b. 放线入土点、出土点位置左右偏差不超过20mm，沿管线轴方向误差不超过40mm，并做出明显标记。从出土点到回拖管线路必要保持直线。
c. 测量放线过程中做好各项记录，涉及控制桩测量（复测）记录，转角解决方式记录、放线加桩记录。
4.1.2管线复测
施工地点位于旅游景区必经道路为了防止意外，一方面对施工区域进行地下障碍物及管线复测，以保证下步顺利施工。重要采用现场管线调核对地下金属和非金属管道进行复测，把管线种类、埋深、管材标示在现场和图纸上。依照现场管线资料调节管道轨迹，拟定定向钻穿越剖面图，保证提前避开地下障碍物及管线。
4.1.3场地准备
依照现场测量放线及管线复测成果拟定最后施工图对出入点进行按关于文明施工规定围护，清理平整场地，钻机场地进行硬化。
4.2定向钻穿越施工方案
4.2.1钻机就位和调试
a. 钻机及配套设备就位
按施工布置及规范规定将钻机及附属配套设备固定在预定位置。钻机方向必要跟管道轴线方向一致，左右误差不超过30mm，钻机入土角调节到适当位置。
b.泥浆配备
泥浆是定向穿越中核心因素，定向钻穿越施工规定泥浆性能高，泥浆性能重要有动、静、失水以及润滑性能。依照施工检查，采用如下办法：
（1）按照事先拟定好泥浆配比用一级硼润土加上泥浆添加剂，配出合乎规定泥浆。
（2）使用泥浆添加剂有：将失水剂、提粘剂和防塌剂等。所添加剂符合环保。
（3）为了保证泥浆性能，使膨润土有足够水化时间，在用量不变化状况下，采用两套泥浆贮存罐，延长循环周期办法。
据地质土层不同，泥浆配比也随之变化，并选用不同添加剂，以达到预期效果。基浆配备：5—8%预水化膨胀土+碱搅拌后水化而成（充分水化能明显提高泥浆性能），碱用量依照水质状况详细拟定。
在各个阶段配备办法如下（加量按重量比计算），这些泥浆配备方案都是针对粉质粘土提出；如果地质状况有变化，其配备方案也随之变化。
（1）导向孔阶段规定尽量将孔内泥沙携带出孔外，同步维持孔壁稳定，减少推动阻力；其基本配方是：基浆+0.2-0.4增粘剂+0.3%将滤失剂。
（2）扩孔阶段规定泥浆具备较好护壁效果，防止地层塌方，提高泥浆携带能力；其基本配方为：基浆+0.3-0.4%提粘剂+0.4%将滤失剂。
（3）扩孔回拖阶段规定泥浆具备较好护壁、携砂能力；同步尚有较好润滑能力，减少摩阻和扭矩；其基本配方如下：基浆+0.3-0.5%提粘剂+0.4将滤失剂+2-3%润滑剂。
（4）为了有效地减少钻杆与地层之间摩擦阻力，泥浆泥饼质量很重要，泥饼薄而坚韧可以稳定孔壁，减小摩阻。咱们在泥浆中加入高性能将滤失剂，控制水分，形成高质量泥饼。
泥浆粘度符合下列规定：
泥浆粘度值表
地质状况
粘度值s
孔径（mm）
粘土
亚粘土
粉砂
细砂
中砂
粗砂
软岩石
钻孔导向
30~40
35~40
40~45
40~45
45~50
50~55
45~50
273
30~40
35~40
40~45
40~45
45~50
50~55
45~50
273~426
30~40
35~40
40~45
40~45
45~50
55~60
50~55
426~529
40~45
40~45
45~50
45~50
50~55
55~60
50~55
不不大于529
45~50
45~50
50~55
55~65
55~65
65~70
55~65

回流泥浆解决：某些回流泥浆循环运用，另一某些经沉淀后才用泥浆车至指定地点排放。
c.钻机导向
钻机安装后，应进行试运转，检测各部门运营状况。
4.2.2钻孔导向
a.钻进时入土角为-15度。
b.导向孔依照设计曲线钻进，曲线半径由公式计算。
c.施工过程中，谨慎解决控向数据，并恰当控制钻进速度，保证导向孔光滑。
d.由于每根钻杆方向变化量较小，为保证左右方向，在出入之间每隔一根钻杆设一明显标记。每钻进一根钻杆，方向至少探测二次。对探测点要做好标记。认真记录钻进过程中扭矩、推力、泥浆流量、泥浆压力、方向变化量。
e.导向孔完毕后，依照钻机轨迹和数据记录，拟定此导向孔与否可用。轴线左右偏离控制在1%L（钻进长度）内，深度偏差控制在0.5%L（钻进长度）内。出土点偏差控制在1M内。
4.2.3分级反扩成孔
钻孔工艺依照土质状况采用分级反拉旋转扩孔成孔办法钻孔。
钻孔导向完毕后，钻头在出土点，拆下导向钻头和探棒，然后装上扩孔器，试泥浆，拟定扩孔器没有堵塞水眼后开始扩孔。上钻头和钻杆必要保证连接到位牢固才可回扩，以防止回扩过程中发生脱扣事故。
回扩过程中必要依照不同地层地质状况以及现场出浆状况拟定回扩速度和泥浆压力，保证成孔质量。
为防止扩孔器在扩孔过程中刀头磨掉和扩孔器桶体磨穿孔而导致扩孔器失效，扩孔器为钻机配套产品，采用高硬度耐磨合金作为扩孔器切削刀头，扩孔器桶体表面堆焊上耐磨合金，提高整个扩孔器强度和耐磨性。保证扩孔器可以完毕扩孔作业。
4.2.4管道回拖
确认在成孔过程完毕后，孔内干净，没有不可逾越障碍后，及时进行管道回拖。回推详细环节如下：
（4）慢慢转动钻杆，并给泥浆，拟定万向节工作良好，扩孔器泥浆孔没有堵塞后开始回拖管道。
（5）在回拖过程中，专门安排人员巡线，防止管道在回拖过程中从轮架上掉下来，如果管道从轮架上滑落，则及时将钻机停止，将管线吊上轮架，在回拖过程中，现场准备一台挖机。
（6）为保护补口防腐在拉管时不被破坏，在补口拉管迈进方向一侧加半个热收缩带，且补口应在拉管前一天完毕已保证拉管是补口强度。拉管前对防腐层进行全面检查，发既有损坏及时进行补伤解决，拉管时采用电火花进行跟踪检查，发现漏点及时停止回拖进行补伤解决。
（7）在回拖过程中，协调指挥通讯要保持畅通。
4.2.6施工事故及应急办法
由于定向钻非开挖施工具备高风险，不可预见因素诸多，施工中难免会浮现这样那样问题甚至事故，一旦发生事故项目部及时汇集关于人员进行状况分析，及时调节方案，采用补救办法。
五、施工质量管理办法
5.1质量管理办法及管理网络
质量是咱们立身之本，为保证分项工程优良目的，除运营《ISO—9002》原则外，咱们将建立完善质量管理网络和采用行之有效管理手段和办法来保证本工程优良目的实现。
a.质量管理办法采用“二级监理，五步到位”
二级监理：项目部质检部、业主委托监理单位。
五步到位：（1）操作规定交底到位。
（2）上、下工序交接到位。
（3）上、下班交接到位。
（4）核心部位检查、验收到位。
（5）现场检查验收到位。

定向钻穿越工程施工质量控制检查流程图
测量放线
按设计规定检查
钻机就位
泥浆系统就位
运送布管

按施工平面布置检查
膨润土进场
配备泥浆
检 验
检 验
依照图纸资料检查
安装钻头
钻杆就位
检 验
检 验
管材检查
组 焊
达到设计规定
检 验
钻机试钻、配套设备运转
检查运营状况
钻导向孔
按设计轨迹检查
分级回扩
检 验
管道回拖

b.质量管理工作网络
质量网络明确每一种人，每一种岗位在质量管理工作所应当承担工作和责任，密切注意工程实行过程中所发生状况，分析产生问题因素，运用最佳对策，已保证工程保质保量完毕。
六、安全文明施工
6.1安全施工
6.1.1安全工作目的:
a.无职工工伤死亡事故;
b.无重大火灾事故;
c.无重大有责地下管线损坏事故;
6.1.2安全作业规程
a.开呈现场安全管理规定
1)开展安全技术交底。
2)进入施工现场,必要遵守安全生产规章制度。
3）服从施工负责人和安全检查人员管理。
4）禁止酒后上班，禁止在禁止烟火场合吸烟和用火，禁止任意拆除和挪动各种防护装置和警告、安全标志。
5）非电工人员禁止乱动现场内电器开关和电器设备，未经允许不得乱动非本职工作范畴内一切机械设施。
6）严格执行操作规程，不得违章指挥和违章作业，对违章作业指令有权回绝，并有责任制止她人违章作业。
b.专项安全管理办法
1）钻机、千斤顶施工
（1）严格遵守“安全第一，防止为主”安全生产方针，并严格执行国家及行业各项安全规范，规程及原则。
（2）明确各级管理及岗位安全职责，全面贯彻安全管理责任制。
（3）加强安全教诲及安全培训，特殊工种必要持证上岗。
（4）各种油料、易燃物品要妥善存储，并做好防火标志。
（5）容许通过恰当培训负责人员操作和维护钻机、千斤顶。
（6）启动钻机，千斤顶前应对其进行直观检查。
（7）钻机操作人员需要穿戴防护用品。
2）施工用电
（1）施工现场电气设备必要有有效安全技术办法。
（2）必要经常对现场电气线路和设备进行安全检查。
（3）电源线路应是三相五线制设立，采用绝缘良好橡皮护套软导线。
（4）现场使用拖线箱电源线长度不不不大于30米。
（5）施工现场不得架设裸体导线。
（6）禁止擅自接用电源，禁止将电线芯直接插入插座。
（7）所有暂时电源都要设立有效漏电保护开关。
3）运送、吊装
（1）吊装前对吊件质量、吊机能力和钢丝绳强度进行验算。
（2）吊装操作由专人指挥，起吊时吊件下不准站人或有人走动，吊装管道下放时要有多人扶稳。
（3）在架有电缆地区吊装，与架空电缆线保持足够安全距离。
