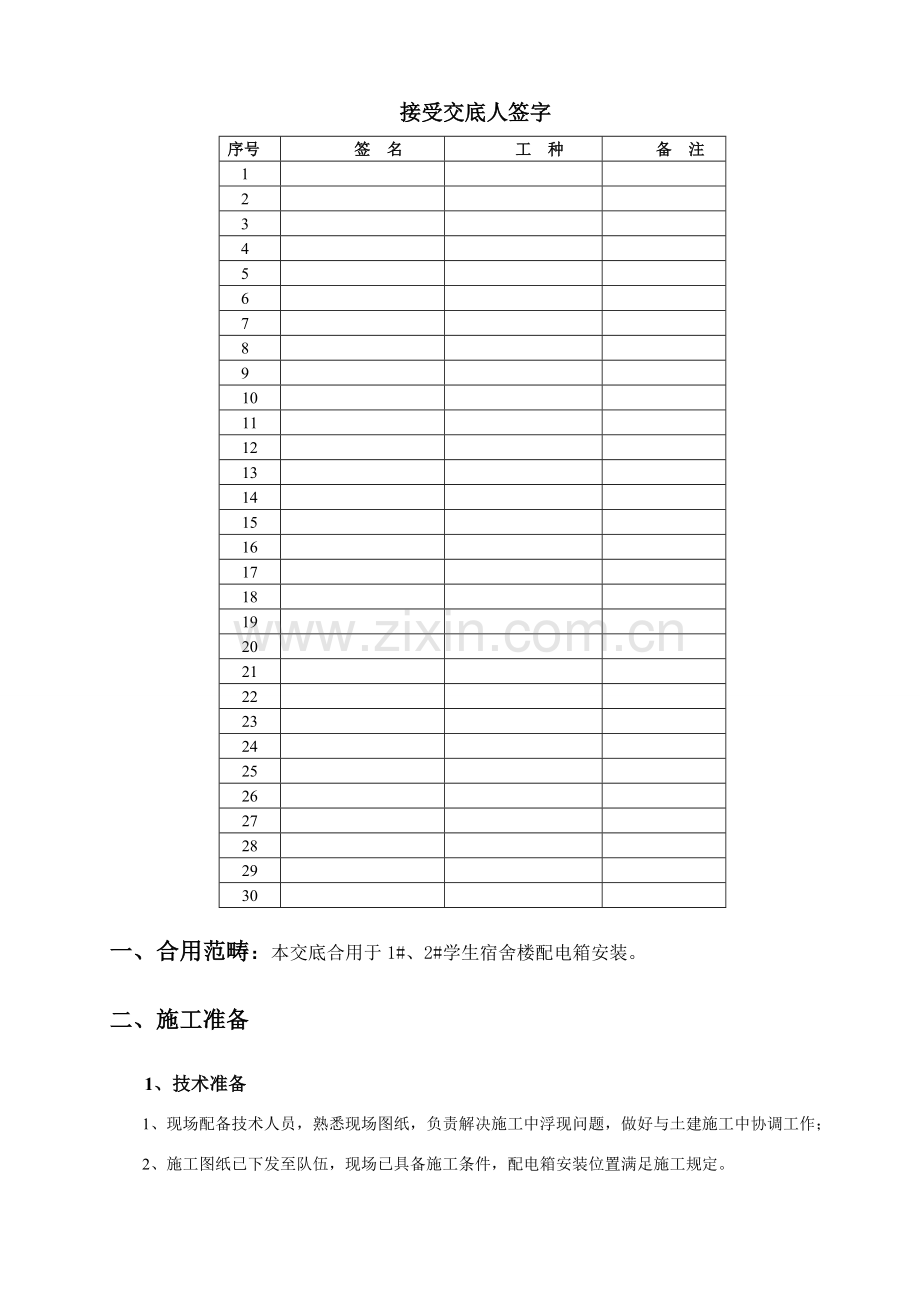

接受交底人签字
序号
签 名
工 种
备 注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

一、合用范畴：本交底合用于1#、2#学生宿舍楼配电箱安装。
二、施工准备
1、技术准备
1、现场配备技术人员，熟悉现场图纸，负责解决施工中浮现问题，做好与土建施工中协调工作；
2、施工图纸已下发至队伍，现场已具备施工条件，配电箱安装位置满足施工规定。
2、机械准备
1#、2#楼配电箱安装重要用到工具备：铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
重要机械工具备： 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电气焊工具、绝缘手套、兆欧表、工具袋、工具箱、高凳等。
3、材料准备
本工程1#、2#楼配电箱为铁质配电箱，对于配电箱材料要满足如下规定：
1、配电箱应有一定机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不不大于1.5mm，但不得采用阻燃型塑料板做二层底板，
2、箱内各种器具应安装牢固，导线排列整洁，压接牢固、应为两部定点厂产品，并有产品合格证。
3、绝缘导线型号规格必要符合设计规定，并有产品合格证。
4、作业条件
1、二次构造砌体施工已完毕，现场配电箱位置预留洞口尺寸较大，配电箱安装固定困难；
2、 装饰装修抹灰施工已开始，对配电箱安装时间规定急迫；
三、工艺流程
1. 配电箱安装规定
1、配电箱（盘）应安装在安全、干燥、易操作场合。本工程中配电箱安装高度为1.8m，安装高度容许偏差为3mm。
2、安装配电箱（盘）所需木砖及铁件等均应预埋。挂式配电箱（盘）应采用金属膨胀螺栓固定。
3、本工程中采用成套设备，因而不必再次刷漆，但要保证配电箱(柜)漆面完整）。预埋各种铁件均应刷防锈漆，并做好明显可靠接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
4、配电箱（盘）带有器具铁制盘面和装有器具门及电器金属外壳均应有明显可靠PE保护地线（PE线为黄绿相间双色线也可采用编织软探铜线），但PE保护地线不容许运用箱体或盒体串接。
5、配电箱（盘）配线排列整洁，并绑扎成束，在活动部位应固定。盘面引出及引进导线应留有恰当余度，以便于检修。
6、导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必要穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
7、配电箱（盘）盘面上安装各种刀闸及自动开关等，当处在断路状态时，刀片可动某些均不应带电（特殊状况除外）。
8、垂直装设刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。
9、配电箱（盘）上电源批示灯，其电源应接至总开关外侧，并应装单独熔断器（电源侧）。盘面闸具位置应与支路相相应，其下面应装设卡片框，标明路别及容量。
10、配电箱（盘）上母线其相线应涂颜色标出，A相（L1）应涂黄色；B相（L2）应涂绿色；C相（L3）应涂红色；中性线N相应涂淡蓝色；保护地线（PE线）应涂黄绿相间双色。
11、配电箱（盘）上电具，仪表应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。
12、固定面板机螺丝，应采用镀锌圆帽机螺丝，其间距不得不不大于250mm，并应均匀地对称于四角。
2．施工工艺
弹线定位 暗装配电箱 盘面组装 箱盘固定 绝缘摇测
1、弹线定位
依照设计规定找出配电箱（盘）位置，并按照箱（盘）外形尺寸进行弹线定位；弹线定位目是对有预埋木砖或铁件状况，可以更精确找出预埋件，或者可以找出金属胀管螺栓位置。
2、暗装配电箱
本工程中配电箱距地1.8m，依照预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。不得在箱底板上抹灰。安装盘面规定平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。
3、盘面安装
实物排列：将盘面板放平，再将所有电具、仪表置于其上，进行实物排列。对照设计图及电具、仪表规格和数量，选取最佳位置使之符合间距规定，并保证操作维修以便及外型美观。
加工：位置拟定后，用方尺找正，画出水平线，分均孔距。然后撤去电具、仪表，进行钻孔（孔径应与绝缘嘴吻合）。钻孔后除锈，刷防锈漆及灰油漆。
固定电具：油漆干后装上绝缘嘴，并将所有电具、仪表摆平、找正，用螺丝固定牢固。
电盘配线；依照电具、仪表规格、容量和位置，选好导线截面和长度，加以剪断进行组配，盘后导线应排列整洁，绑扎成束。压头时，将导线留出恰当余量，削出线芯，逐个压牢。但是多股线需用压线端子。
4、箱盘固定
在砖墙上固定配电箱（盘）时，采用暗配管方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上，同步将PE保护地线压在明显地方，并将箱（盘）调节平直后进行固定。在电具、仪表较多盘面板安装完毕后，应先用仪表校对有无差错，调节无误后试送电，并将卡片框内卡片填写好部位、编上号。
5、绝缘摇测
配电箱（盘）所有电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目涉及相线与相线之间，根线与中性线之间，根线与保护地线之间，中性线与保护地线之间。两人进行摇测，同步做好测试记录，作为技术资料存档。
四、质量原则
1、保证项目：
低压配电器具接地保护办法和其他安全规定必要符合施工验收规范规定。
检查办法：观测检查和检查安装记录。
2、基本项目：
（1）配电箱安装应符合如下规定：
位置对的，部件齐全，箱体开孔适当，切口整洁。暗式配电箱箱盖紧贴墙面；中性线经汇流排（N线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活，回路编号齐全，结线整洁，PE保护地线不串接安装明显牢固，导线截面、线色符合规范规定。
检查办法：观测检查。
（2）导线与器具连接应符合如下规定：
①连接牢固紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。
②电气设备、器具和非带电金属部件保护接地支线敷设应符合如下规定：连接紧密、牢固，保护接地线截面选用对的，需防腐某些涂漆均匀无漏掉。线路走向合理，色原则确，涂刷后不污染设备和建筑物。
检查办法：观测检查。
3、容许偏差：
配电箱（盘）体高50mm如下，容许偏差1.5mm。
配电箱（盘）体高50mm以上，容许偏差3mm。
检查办法：吊线、尺量检查。
五、成品保护
1、配电箱安装完毕后，土建对于预留孔洞位置进行弥补，在弥补过程中，应采用成品保护办法，避免碰坏、弄脏电具、仪表。
2、安装箱（盘）面板时（或贴脸），应注意保持墙面整洁。
3、箱体面层上部用塑料薄膜覆盖，保证外观整洁，土建二次喷浆时，注意不要污染配电箱（盘）。
六、应注意质量问题
1、配电箱（盘）标高或垂直度超过容许偏差，是由于测量定位不精确或者是地面高低不平导致，应及时进行修正。
2、盘面电具、仪表不牢固、平正或间距不均，压头不牢、压头伤线芯，多股导线压头未装压线端子。闸具下方未装卡片框。螺丝不紧应拧紧，间距应按规定调节均匀，找平整。伤线芯某些应剪掉重接，多股线应装上压线端子，卡片框应补装。
3、接地导线截面不够或保护地线截面不够，保护地线串接。对这些不符合规定应按关于规定进行纠正。
4、盘后配线排列不整洁。应按支路绑扎成束，并固定在盘内。
5、配电箱（盘）缺零部件，如合页、锁、螺丝等，应配齐各种安装所需零部件。
6、配电箱体周边、箱底、管进箱处、缝隙过大、空鼓严重、应用水泥砂浆将空鼓处填实抹平。
7、配电箱内二层板与进、出线配管位置解决不当，导致配线排列不整洁，在安装配电箱时应考虑进出线配管管口位置应设立在二层板背面。
七、质量记录
1、配电箱（盘），绝缘导线产品出厂合格证。
2、配电箱（盘）安装工程预检、自检、互检记录。
3、设计变更洽商记录，竣工图。
4、电气绝缘电阻测试记录。
5、电气照明器具及其配电箱（盘）安装分项工程质量检查评估记录。
八、安全文明施工
1、在施工过程中，规定佩带安全帽，现场禁止吸烟；
2、配电箱安装过程中规定穿绝缘鞋，带绝缘手套；
3、配电箱搬运过程要轻拿轻放，面板不能放在地底下；
4、施工完毕清理现场，必要保证工完场清，施工完毕后所剩余材料、废料以及垃圾及时归类清理；
5、施工过程中尽量减少破坏土建墙体，做好成品保护办法。
