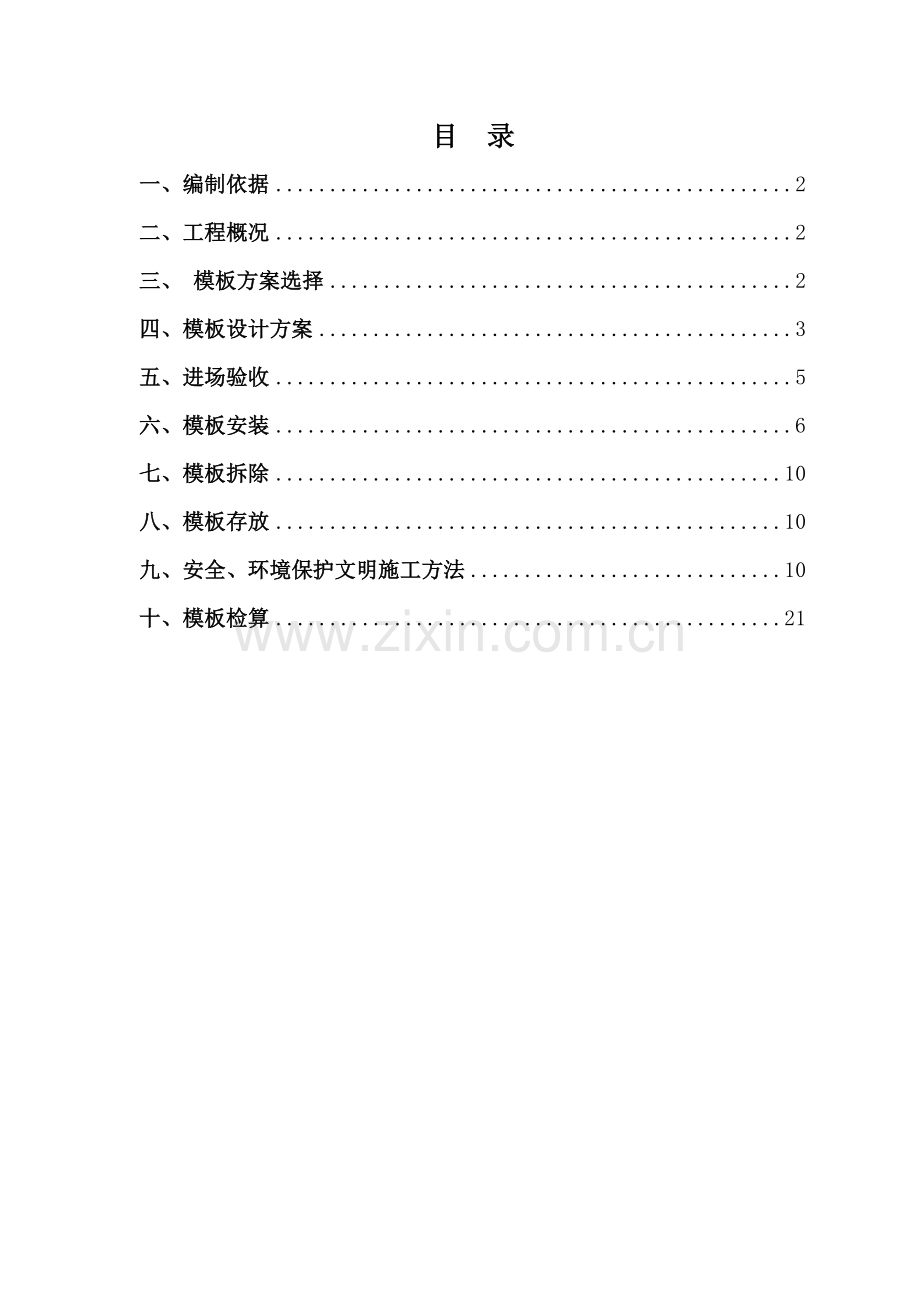

目 录
一、编制依据 2
二、工程概况 2
三、 模板方案选择 2
四、模板设计方案 3
五、进场验收 5
六、模板安装 6
七、模板拆除 10
八、模板存放 10
九、安全、环境保护文明施工方法 10
十、模板检算 21

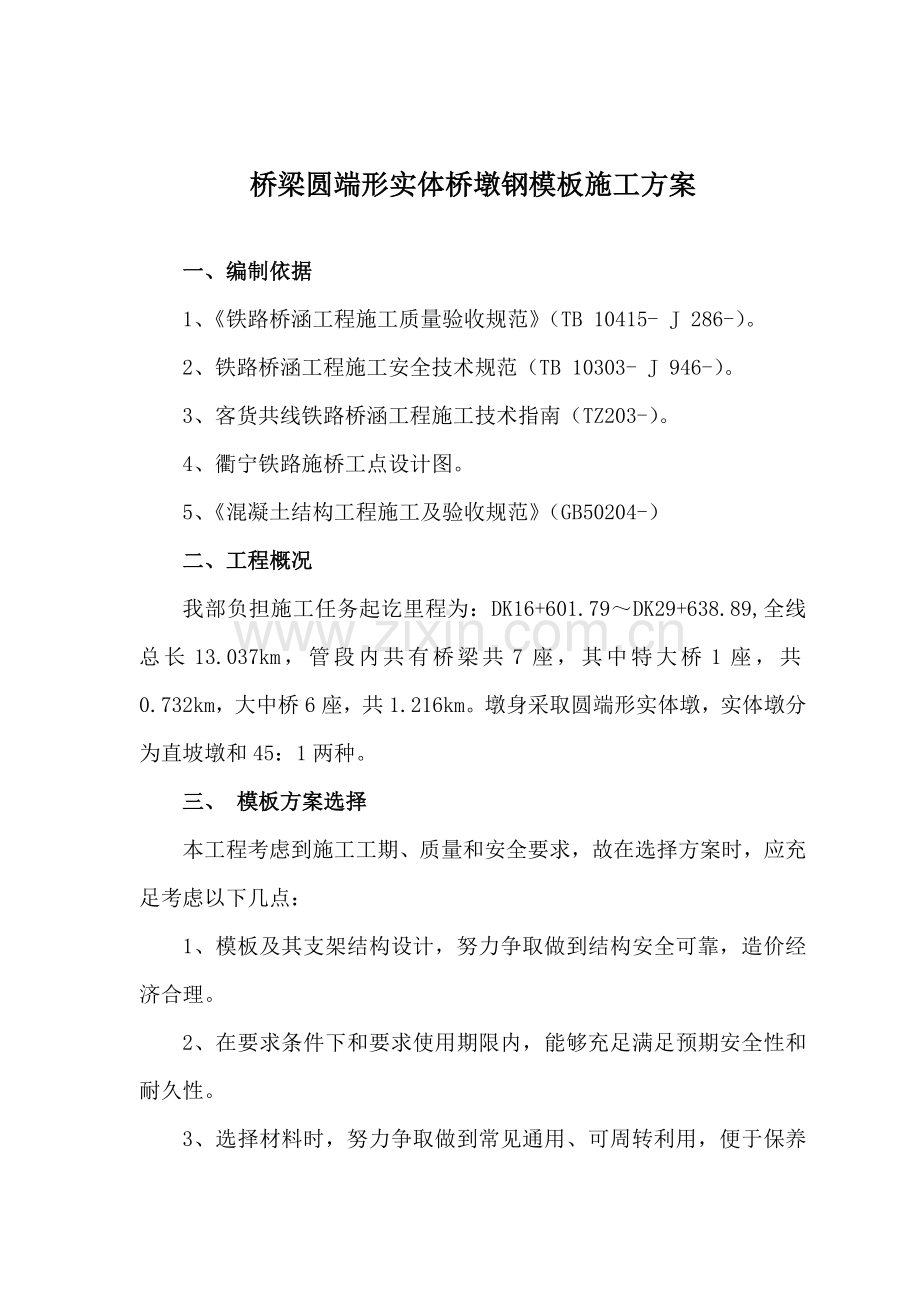

桥梁圆端形实体桥墩钢模板施工方案

一、编制依据
1、《铁路桥涵工程施工质量验收规范》（TB 10415- J 286-）。
2、铁路桥涵工程施工安全技术规范（TB 10303- J 946-）。
3、客货共线铁路桥涵工程施工技术指南（TZ203-）。
4、衢宁铁路施桥工点设计图。
5、《混凝土结构工程施工及验收规范》（GB50204-）
二、工程概况
我部负担施工任务起讫里程为：DK16+601.79～DK29+638.89,全线总长13.037km，管段内共有桥梁共7座，其中特大桥1座，共0.732km，大中桥6座，共1.216km。墩身采取圆端形实体墩，实体墩分为直坡墩和45：1两种。
三、 模板方案选择
本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充足考虑以下几点：
1、模板及其支架结构设计，努力争取做到结构安全可靠，造价经济合理。
2、在要求条件下和要求使用期限内，能够充足满足预期安全性和耐久性。
3、选择材料时，努力争取做到常见通用、可周转利用，便于保养维修。
4、结构选型时，努力争取做到受力明确，结构方法到位，升降搭拆方便，便于检验验收。
5、模板及模板支架搭设，必需符合验收标准要求。
6、结合以上模板及模板支架设计标准，同时结合本工程实际情况，综合考虑了以往施工经验，决定采取定型组合钢模板及其支架方案。
四、模板设计方案
1、墩身通用节长为2.0m，调整节长为0.5m、1.0m、1.5m。
2、设计标准
从结构特点出发，充足考虑结构施工要求，在满足混凝土施工质量要求，并确保施工安全前提下，做到模板最大程度通用，尽可能降低模板数量和规格，使模板设计制造更符合施工实际要求，达成适用、经济、合理、安全。
3、材料利用
拉杆式桥墩模板：全部模板面板采取6mm厚热轧钢板，平模板四面采取L100*63不等边角钢，纵肋采取单根[10#槽钢，间距为400mm～460mm之间；筋板采取6mm厚扁钢，间距为1000mm；墩身背楞采取双[25#槽钢；园模背楞采取[16#槽钢。
模板采取中间一根穿墙对拉形式；墩身背楞和模板焊接为一体。
五、进场验收
1、模板进场后，由物资部、工程部、安质部共同对进场模板进行验收，确定进场数量及质量。
2、每套模板在出厂前均要进行试拼，工区派专员进行监督检验。各项指标检测合格后方可许可出厂运往工地。
3、模板检验项目
表面平整度、节和节之间错台、板缝宽度、表面平整度、中间t拉结杆位置、间距、外缘直径，套丝长度、丝扣深度、从直板到圆端段四角斜向连接及加固，外表有没有磕碰，硬伤等。
其检测指标为：
（1）模板面板平整度：采取2m靠尺检验小于5mm。
（2）相邻两块模板接缝错台小于1mm。
（3）模板整体骨必需含有足够强度、刚度、稳定性，确保每套模板周转20次以上。
（4）确保结构尺寸正确，纵横向偏差小于5mm。
（5）模板接缝处面板应采取切边机加工处理，确保接缝平整，不漏浆。
（6）全部模板必需根据规格尺寸编号，方便拼装。
4、验算模板刚度时，其变形值不宜超出下列要求：
（1）结构表面外露模板挠度为模板构件跨度1/400。
（2）结构表面隐蔽模板挠度为模板构件跨度1/250。
（3）墩、台支架模板弹性挠度为对应自由跨度1/400。
（4）钢模板面板变形为1.5mm。
（5）钢模板角棱、柱箍变形为3.0mm
5、模板宜采取工厂加工，安装前应按厂家提供节数编号进行试拼。试拼时采取吊车进行配合，专员指挥。各项指标检测合格后再行转入各个工点进行使用。
6、厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3点、1 点，取8点平均值；各测点和平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺和板面间最大弦高，后者和前者比值为翘曲度。
六、模板安装
1、测量放样
（1）测量人员在承台顶面放出墩身中线、边线，并标出墩身底面正确位置。
（2）墩身模板安装之前，应将承台顶面浮浆凿除，冲洗洁净，整修连接钢筋。
2、墩身模板安装要求
（1）墩身模板安装次序及技术关键点
①模板施工步骤图

②技术关键点
安装墩身模板前，首先必需将承台和墩身接茬处进行凿毛处理，并将承台上泥浆等杂物清理洁净，做好测量放线工作。为预防墩身模板根部出现漏浆"烂根"现象，墩身模板安装前，在承台上采取同标号砂浆找平，以使模板和承台密贴。模板底口砂浆带，宽0.5m,环向部署。
3、模板组拼
（1）模板组拼采取吊车安装，吊点部署要合理，为预防碰撞引发变形，吊装快到位时，下落速度要慢。吊装时要设专员指挥。按模板编号逐块起吊拼接。
（2）每层模板为4块，安装时先安装直线部分模板，然后再安装端部半圆形模板，如出现墩高为0.5m奇数倍数时，在底部设0.5m或1.5m调整节。
（3）墩身上下节模板，采取φ22螺栓连接。安装时模板接缝不得漏浆，且每两块模板拼装每一个螺栓孔，全部必需上螺栓紧固。模板泄水孔上有拉杆预留洞时，应安装PVC管内串模板拉杆，拉杆紧固时两端应分别用双螺栓进行紧固，混凝土板上预留洞应在拆模后立即洞口盖好。
（4）对于错台要采取辅助工具调整到位后，用螺栓拧紧，不可锤击或其它强硬手段调整。
4、模板安装质量要求
必需符合《铁路桥涵工程施工安全技术规范》（TB 10303- J 946-）及相关规范要求。即"墩台施工模板应含有足够强度、刚度和稳定性，能承受施工过程中可能产生各项荷载"。
（1）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。
（2）模板安装应满足下列要求：
模板接缝不应漏浆；在浇筑混凝土前，混凝土接茬处应凿毛并浇水湿润，但模板内不应有积水；模板和混凝土接触面应清理洁净并涂刷隔离剂；浇筑混凝土前，模板内杂物应清理洁净；
（3）固定在模板上预埋件、预留孔洞均不得遗漏，且应安装牢靠其偏差应符合要求；
（4）现浇结构模板安装偏差应符合相关规范及验标要求。
（5）模板垂直度控制
①对模板垂直度严格控制，在模板安装就位前，必需对每一块模板线进行复测，无误后，方可模板安装。
②模板拼装配合，工班长及质检员逐一检验模板垂直度，确保垂直度不超出3mm，平整度不超出5mm；
（6）模板标高控制
模板支立完成后，应由测量班负责复查后方可进行混凝土施工。
（7）模板变形控制
①模板支设前，利用混凝土垫块或塑料垫块来控制保护层厚度。
②浇筑混凝土时，分层浇筑，分层厚度通常不超出30cm，严防振捣不实或过振，使模板变形。
③模板支立后，拉水平、竖向通线，确保混凝土浇筑时易观察模板变形，跑位；
④浇筑前认真检验螺栓、拉杆是否松动；
⑤模板支立完成后，严禁模板和脚手架拉结；
（8）模板拼缝、接头
模板拼缝、接头不密实时，用塑料密封条堵塞；钢模板如发生变形时，立即修整。
（9）为提升模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，方便定位使用。拆除后模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。
5、其它注意事项
在模板工程施工过程上中，严格根据模板工程质量控制程序施工，另外对于部分质量通病制订预防方法，防患于未然，以确保模板工程施工质量。严格实施交底制度，操作前必需有单项施工方案和给施工队伍书面形式技术交底。
七、模板拆除
混凝土浇筑完成后，模板拆除时，混凝土抗压强度应符合设计要求，本墩台为非承重模板，墩身强度达成2.5Mpa后，才能拆模。
1、模板拆除采取吊车进行， 先行松解对拉螺栓，，从上而下进行。
2、拆除模板次序和安装模板次序相反，先支模板后拆，后支先拆。
3、模板拆除吊至存放地点时，模板保持平放，然后用打磨机进行清理。支模前刷脱模剂。模板有损坏地方立即进行修理，以确保使用质量。
4、拆除模板时，操作人员应站在视线好位置，方便指挥。
八、模板存放
1、模板贮存时，其上要有遮蔽。间距要合适，避免模板变形或损伤。
2、装卸模板时轻装轻卸，严禁抛掷，并预防碰撞，损坏模板。周转模板分类清理、堆放。
3、拆下模板，如发觉翘曲，变形，立即进行修理。破损板面立即进行修补。
九、安全、环境保护文明施工方法
（一）、桥梁高空作业安全技术方法
（1）高空作业人员，必需经医生检验身体合格，凡患有高血压、心脏病、癫痫病、精神病和其它不适于高空作业人，严禁登高作业。
（2）登高前，施工责任人应对全体人员进行现场安全教育，新工人，必需优异行安全规程学习，在熟悉规程后，才能登高作业。
（3）距地面2米以上，工作斜面坡度大于45°，工作地面没有平稳立脚地方或有震动地方，全部要采取高空安全防护方法。
（4）防护用具要穿戴整齐，裤角要扎住，戴好安全帽，不准穿光滑硬底鞋。要有足够强度安全带，并应将绳子牢系在坚固建筑结构件上或金属结构架上，不准系在活动物件上。
（5）所用登高工具和安全用具必需安全可靠，严禁冒险作业。
（6）高空作业区地面要划出禁区，并挂上“闲人免进”、“严禁通行”等警示牌。
（7）靠近电源（低压）线路作业前，应先联络停电。确定停电后方可进行工作，作业者最少离开电线（低压）2米以外，严禁在高压线下作业。
（8）严禁上下同时垂直作业。若特殊情况必需垂直作业，应经相关领导同意，并在上下两层间设备专用防护棚或其它隔离设施。
（9）严禁坐在高空无遮栏处休息，预防坠落。
（10）脚手架负荷量、每平方公尺不能超出270千克，如负荷量必需加大，架子应合适加固。
（11）超出3米长铺板不能同时站两人工作。
（12）进行高空焊接、氧割作业时，必需事先清除火星飞溅范围内易燃易爆器。
(13) 遇六级以上大风、雷雨、浓雾 时严禁露天进行高空作业。
(14) 使用梯子时，必需先检验梯子是否坚固，是否符合安全要求。立梯坡度60°为宜。梯底宽度不低于50公分，并应有防滑装置。
(15) 操作台上材料，必需平均堆放，每班下班前，应清扫一遍，不用工具和材料，用吊笼运到地面。
(16) 登高爬梯应有安全防护罩。
(17) 高空平台应满铺木板，四面有栏杆和踢脚板。木板不应使用有腐朽、变质、虫蛀、裂纹、扭曲、大节疤木材。
(18) 卷扬机等多种升降设备严禁上下载人。
(19) 夜间施工必需有专员负责安全生产工作，夜间有些人操作活动场所，应有足够照明。
(20) 高空作业所用工具、零件、材料等必需装入工具袋。上下时手中不得拿物件；并必需从指定路线上下，不得在高空投掷材料或工具等物；不得将易滚易滑工具、材料堆放在脚手架上；不准打闹。工作完成应立即将工具、零星材料、零部件等一切易坠落物件清理洁净，以防落下伤人，上下大型构件时，应采取可靠起吊机具。
拆模用汽车吊和起重工配合
（1）、起重机内燃机、电动机和电气、液压装置部分，应分别根据内燃机、电动机和电气、液压装置部分安全交底操作。
（2）、为确保在起重吊装作业中正确操作机械，操作人员在作业前必需对工作现场环境、行驶道路、架空电线、墩身和构件重量和分布情况进行全方面了解。
（3）、现场施工责任人应为起重机作业发明必备操作条件，提供足够工作场地，清除或避开起重臂起落及回转半径内障碍物，以确保机械安全作业。
（4）、各类起重机应装有音响清楚喇叭、电铃或汽笛等信号装置。在起重臂、吊钩、平衡重等转动体上应标以鲜明色彩标志。
（5）、起重吊装指挥人员必需持证上岗，作业时应和操作人员亲密配合，实施要求指挥信号，不得违章指挥。操作人员应根据指挥人员信号进行作业，当信号不清或错误时，操作人员可拒绝实施，不得违章操作。
（6）、操纵室远离地面起重机，在正常指挥发生困难时，地面及作业层(高空)指挥人员均应采取对讲机等有效通讯联络进行指挥。
（7）、雨、雪天气能使露天作业起重机部分机件受潮，尤其是制动带受潮后影响制动性能，所以在露天有六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停止起重吊装作业。雨雪过后作业前，应先试吊，确定制动器灵敏可靠后方可进行作业。
（8）、起重机变幅指示器、力矩限制器、起重量限制器和多种行程限位开关等安全保护装置，应完好齐全、灵敏可靠，不得随意调整或拆除。严禁利用限制器和限位装置替换操纵机构。
（9）、操作人员进行起重机回转、变幅、行走和吊钩升降等动作前，应发出音响信号示意。
（10）、起重机作业时，起重臂和重物下方严禁有些人停留、工作或经过。重物吊运时，严禁从人上方经过。严禁用起重机载运人员。
（11）、在吊装过程中，不可避免会碰到部分需要超出要求起重性能进行吊装，操作人员应按要求起重性能作业，不得超载。在特殊情况下需超载使用时，必需经过验算，有确保安全技术方法，并写出专题汇报，经企业技术责任人同意，有专员在现场监护下，方可作业。
（12）、起重机进行斜拉、斜吊造成其作用力在起重机一侧，将破坏起重机稳定性，造成超载及钢丝绳出槽，还会使其重臂因侧向力而扭弯，甚至造成倾翻事故。为了避免起重机稳定性遭到破坏，严禁使用起重机进行斜拉、斜吊和起吊地下埋设或凝固在地面上重物和其它不明重量物体。现场浇注混凝土构件或模板，必需全部松动后方可起吊。
（13）、起吊重物应绑扎平稳、牢靠，不得在重物上再堆放或悬挂零星物件。易散落物件应使用吊笼栅栏固定后方可起吊。标有绑扎位置物件，应按标识绑扎后起吊。吊索和物体夹角越小，吊索受拉力越大，同时，吊索对物体水平压力也越大，所以，吊索和物件夹角宜采取45°～60°，且不得小于30°，吊索和物件梭角之间应加垫块。
（14）、起重机载荷越大，安全系数越小，越要认真对待，为了预防事故发生，起吊载荷达成起重机额定起重量90％及以上时，应先将重物吊离地面200—500mm后，检验起重机稳定性，制动器可靠性，重物平稳性，绑扎牢靠性，确定无误后方可继续起吊。对易晃动重物应拴拉绳。
（15）、重物下降时忽然制动，其冲击载荷将使起升机构损伤，严重时会破坏起重机稳定性而倾翻，重物起升和下降速度应平稳、均匀，不得忽然制动。假如回转未停稳即反转，所吊重物因惯性而大幅度摆动，也会使起重臂扭弯或起重机倾翻。所以，左右回转应平稳，当回转未停稳前不得作反向动作。非重力下降式起重机，不得带载自由下降。
（16）、起吊重物长时间悬挂在空中，如遇操作人员疏忽或制动器失灵时，将使重物失控而快速下降，造成事故。所以，作业中遇突发故障，应采取方法将重物降落到安全地方，并关闭发动机或切断电源后进行检修。在忽然停电时，应立即把全部控制器拨到零位，断开电源总开关，并采取方法使重物降到地面。
（17）、起重机不得靠近架空输电线路作业。起重机任何部位和架空输电导线安全距离不得小于下表要求：
起重吊装机械架空输电线安全距离(m)
输电导线电压
1kV以下
1～15kV
20～40kV
60～1l0kV
220kV
许可沿输电导线垂直方向最近距离
1.5
3
4
5
6
许可沿输电导线水平方向最近距离
1
1.5
2
4
6
（18）、起重机使用钢丝绳，应有钢丝绳制造厂签发产品技术性能和质量证实文件。当无证实文件时，必需经过试验合格后方可使用。
（19）、起重机使用钢丝绳，其结构形式、规格及强度应符合该型起重机使用说明书要求钢丝绳和卷筒应连接牢靠，放出钢丝绳时，卷筒上应最少保留三圈，收放钢丝绳时应预防钢丝绳打环、扭结、弯折和乱绳，不得使用扭结、变形钢丝绳。使用编结钢丝绳，其编结部分在运行中不得经过卷筒和滑轮。
（20）、钢丝绳采取编结固接时，编结部分长度不得小于钢丝绳直径20倍，并不应小于300mm，其编结部分应捆扎细钢丝。当采取绳卡固接时，和钢丝绳直径匹配绳卡规格、数量应符合下表要求。最终一个绳卡距绳头长度不得小于140mm，绳卡滑鞍(夹板)应在钢丝绳承载时受力一测，“U”螺栓应在钢丝绳尾端，不得正反交错。绳卡首次固定后，应待钢丝绳受力后再度紧固，并宜拧紧到使两绳直径高度压扁1/3。作业中应常常检验紧固情况。
和绳径匹配绳卡数
钢丝绳直径(mm)
10以下
10～20
21～26
28～36
36～40
最少绳卡数（个）
3
4
5
6
7
绳卡间距(mm)
80
140
160
220
240

（21）、每班作业前，应检验钢矩绳及钢鲤绳连接部位。当钢丝绳在一个节距内断丝根数达成或超出下表1根数要求时，应予报废。当钢丝绳表面锈蚀或磨损使钢丝绳直径显著降低时，应将下表1报废标准按下表2折减，并按折减后断丝数报废。
表1 钢丝绳报废标准(一个节距内断丝数)
采取安全系数
钢丝绳规格
6×19+1
6×37+1
6×61+1
交互捻
同向捻
交互捻
同向捻
交互捻
同向捻
6以下
12
6
22
11
36
18
6～7
14
7
26
13
38
19
7以上
16
8
30
15
40
20

表2 钢丝绳锈蚀或靡损时报废标准折减系数
钢丝绳表面锈蚀磨损量（%）
10
15
20
25
30～40
大于40
折减系数
85
75
70
60
50
报废
（22）、为了避免将手或脚卷进卷筒造成伤亡，向转动卷筒上缠绕钢丝绳时，不得用手拉或脚踩来引导钢丝绳。钢丝绳涂抹润滑脂，必需在停止运转后进行。
（23）、起重机吊钩和吊环严禁补焊。当出现下列情况之一时应更换：
[1]表面有裂纹、破口；
[2]危险断面及钩颈有永久变形；
[3]挂绳处断面磨损超出高度10％；
[4]吊钩衬套磨损超出原厚度50％；
[5]心轴(销子)磨损超出其直径3％～5％。
(24)、当起重机制动器制动鼓表面磨损达1.5～2.0mm(小直径取小值，大直径取大值)时，应更换制动鼓，一样，当起重机制动器制动带磨损超出原厚度50％时，应更换制动带。
浇筑混凝土前必需检验支撑是否可靠、扣件是否松动
浇筑混凝土时必需由模板支设班组设专员看模，随时检验支撑是否变形、松动，并组织立即恢复。常常检验支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发觉问题立即组织处理。
（二）、模板施工安全方法
（1）进入施工现场必需戴好安全帽，高空作业人员必需佩带安全带，并应系牢。
（2）经医生检验认为不宜高空作业人员不得进行高空作业。
（3）工作前应先检验使用工具是否牢靠，扳手等工具必需用绳链系栓在身上，以免掉落伤人，工作时要思想集中，预防踏空和空中滑落。
（4）遇六级以上大风时，应暂停高空作业，雨后应清扫施工现场，略干不滑时再进行工作。
（5）运输工具或绳子系牢后升降，不得乱抛。
（6）不得在脚手架上堆放大批模板等材料。
（7）支模过程中，如需中途停歇，拆模间歇时，应将已活动模板、牵杠支撑等运走或妥善堆放，预防因踏空、扶空而坠落。
（8）模板泄水孔上有拉杆预留洞时，应安装PVC管内串模板拉杆，拉杆紧固时两端应分别用双螺栓进行紧固，混凝土板上预留洞应在拆模后立即洞口盖好，且每两块模板拼装每一个螺栓孔，全部必需上螺栓紧固。
（9）拆除模板通常见长撬棒，人不许站在正在拆除模板上，在拆除楼板模板时，要注意整块模板掉下，尤其是用定型模板做平台模板时，更要注意：拆模人员要站在墩身外拉支撑，预防模板忽然全部掉落伤人。
（10）高空作业要搭设脚手架或操作平台，上、下要使用梯子。
（11）装拆模板时，作业人员要站在安全地点进行操作，预防上下在同一垂直面工作，操作人员要主动避让吊物，增强自我保护和相互保护安全意识。
（12）模板堆放高度通常不超出2m，大模板存放必需有稳固方法。
6、大模板堆放场地要求硬化、平整、有围护。安装就位后，要采取预防触电保护方法，将大模板加以串联，并同避雷网接通，预防漏电伤人。
7、环境保护和文明施工
(1)夜间22:00～6:00 之间现场停止模板加工和其它模板作业。
(2)现场模板加工垃圾立即清理，并存放进指定垃圾站。做到工完场清。
(3)整个模板堆放场地和施工现场要达成整齐有序、洁净无污染、低噪声、低扬尘、低能耗整体效果。
十、模板检算
墩柱直板模板强度、刚度验算
（以B35#为例）
砼对模板侧压力：V=2m/ h（浇注速度） t=25℃（入模温度）
F=0.22*rc*t0*β1*β2V1/2
=0.22×26×（200/（10+25））×1.2×1.15×21/2
=63.8 KN/m²
请到砼时产生水平荷载为2 KN/m²
荷载组合为：63.8.2+2=65.8×1.4×0.85=78.3 KN/m²
I 面板验算
已知：板厚h=6mm 取板宽b=10mm q=F·b=0.783N/mm 按等跨考虑

1、 强度验算:
Mmax =0.1×ql²=0.1×0.783×350²=9592N·mm
截面抵御矩W=bh²/6=10×6²/6=60 mm³
最大内力：σ=Mmax/W= 9592/60=160N/ mm²＜215N/ mm²
满足要求。
2、 挠度验算:
I=bh³/12=10×6³/12=180 mm4
ω=0.677×ql4/100EI
=0.677×0.783×3504/(100×2.06×105×180）
=2.1mm
II 竖肋验算
已知：l=1000mm a=500mm q=0.0783×350=27.4N/mm
W［10=39.7×10³mm³ I[10=198×104mm4

1、 强度验算:
竖肋为两端外伸，按外伸梁计算，
Mmax=qa²/2=27.4×500²/2
=3425000N·mm
最大内力：σ=Mmax/W［10
=3425000/39. 7/10³=86.3N/mm²＜215N/ mm²
2、挠度验算:
ω=ql4/384EI（5-24×a2/l2）
=27.4×10004/384/2.06×105×198×104)/( 5-24×5002/10002）
=0.2mm
满足要求
III 背楞验算
已知：l=1160mm q=0.0783*1000=78.3N/mm
2W［16=216.6×10³mm³ 2I[16=1732.4×104mm4

1、 强度验算:
梁端外伸很小，按简支梁计算
Mmax =ql²/8
=78.3×1/8
=14094000N·mm
最大内力：σ=Mmax/2W［16
=14094000/(216.6×10³)=65N/mm²＜215N/ mm²
2、 挠度验算
W=5×ql4/384EI
=5×78.3×1/(100×2.06×105×1732.4×104）
=2.27mm
满足要求
IV 对拉螺栓验算
一根对拉螺栓所承受拉力：N=0.068*1500*1000=10N
φ25精轧螺纹钢拉杆净截面积为490mm2
φ25精轧螺纹钢拉杆所承受力为：300*490=147000N>10N
满足要求。
