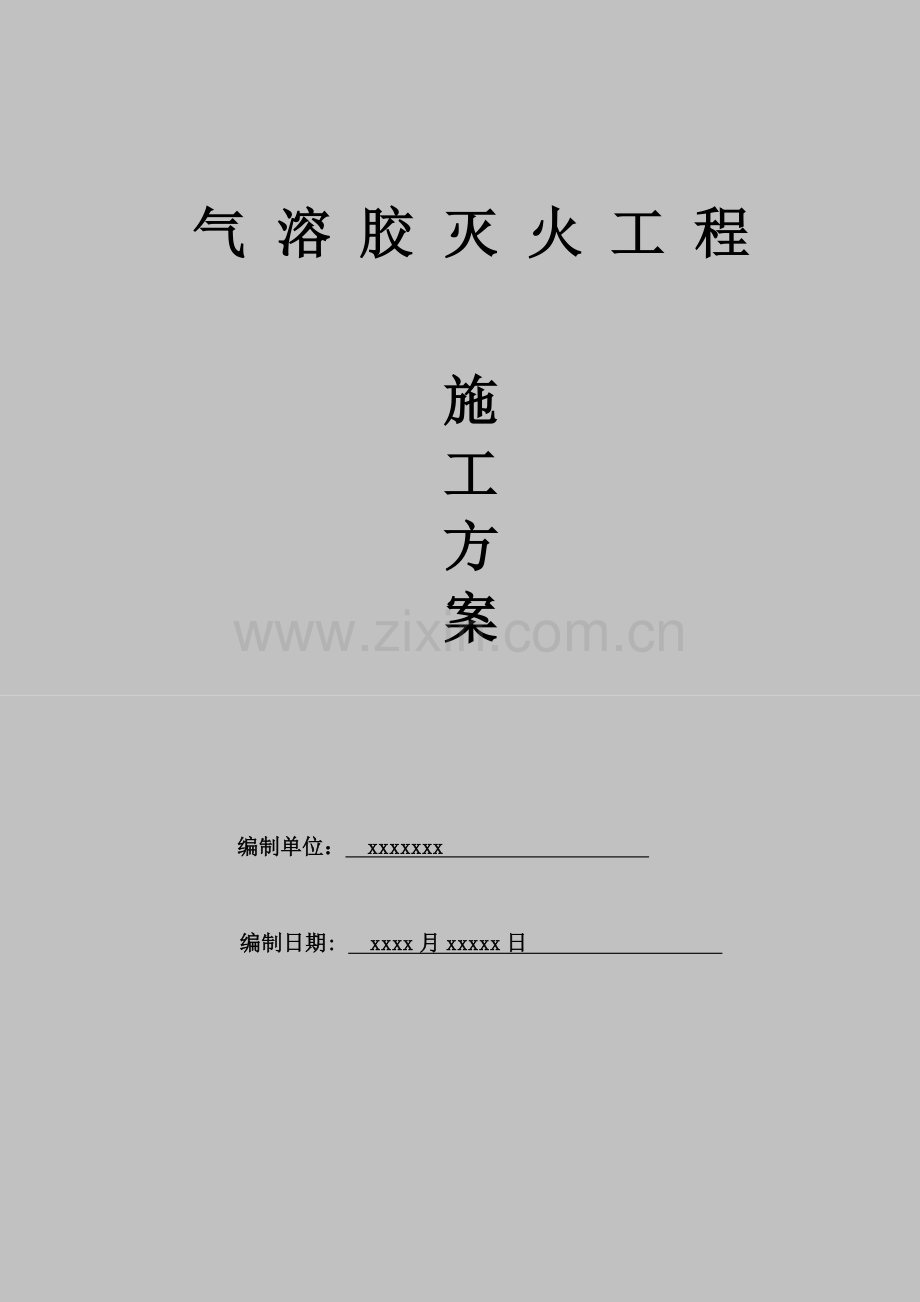

气 溶 胶 灭 火 工 程

施
工
方
案

编制单位： xxxxxxx

编制日期: xxxx月xxxxx日

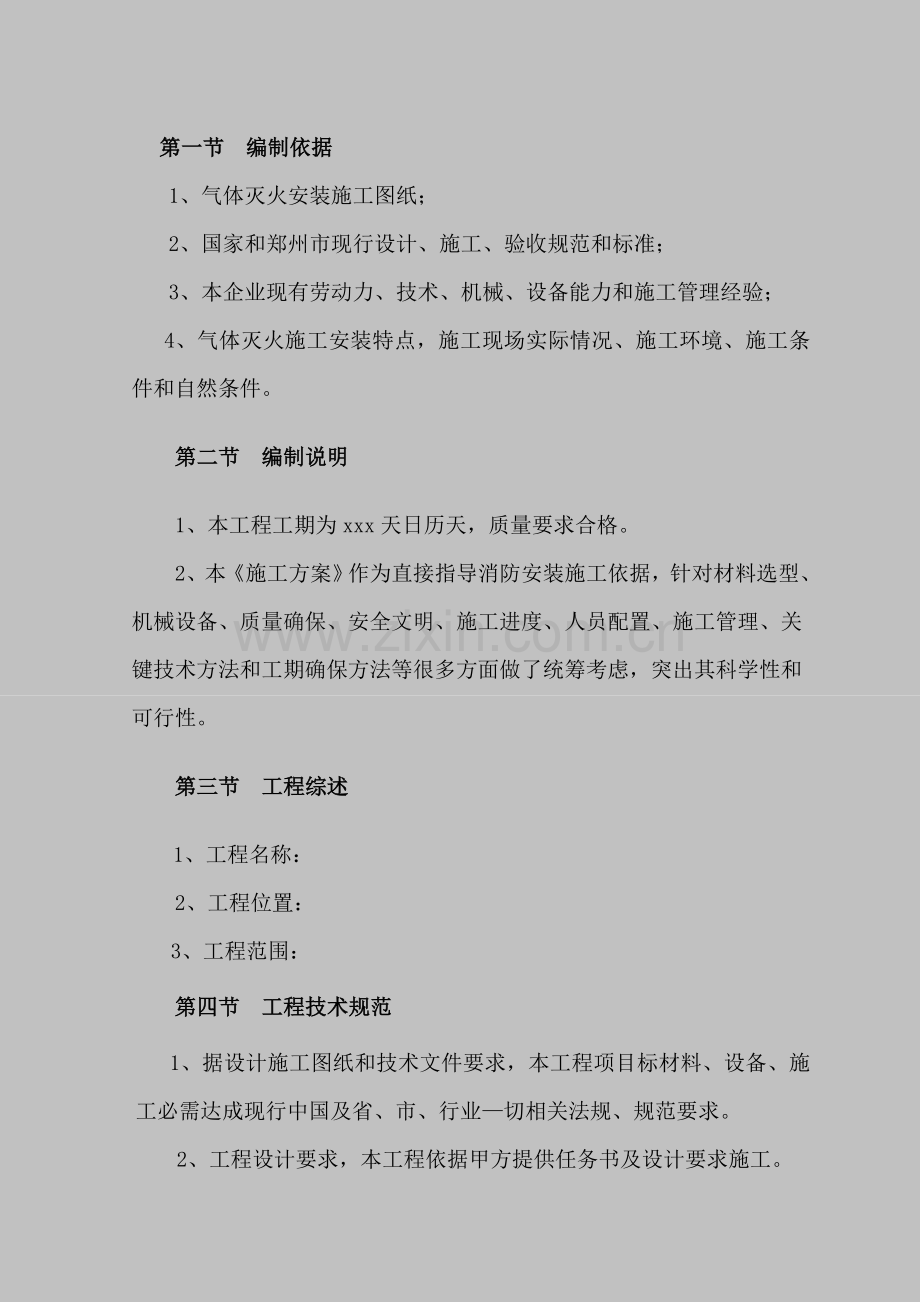

第一节 编制依据
1、气体灭火安装施工图纸；
2、国家和郑州市现行设计、施工、验收规范和标准；
3、本企业现有劳动力、技术、机械、设备能力和施工管理经验；
4、气体灭火施工安装特点，施工现场实际情况、施工环境、施工条件和自然条件。
第二节 编制说明
1、本工程工期为xxx天日历天，质量要求合格。
2、本《施工方案》作为直接指导消防安装施工依据，针对材料选型、机械设备、质量确保、安全文明、施工进度、人员配置、施工管理、关键技术方法和工期确保方法等很多方面做了统筹考虑，突出其科学性和可行性。
第三节 工程综述
1、工程名称：
2、工程位置：
3、工程范围：
第四节 工程技术规范
1、据设计施工图纸和技术文件要求，本工程项目标材料、设备、施工必需达成现行中国及省、市、行业—切相关法规、规范要求。
2、工程设计要求，本工程依据甲方提供任务书及设计要求施工。
第五节 气溶胶施工方案
1、线路敷设
1）消防电气系统布线，应符合现行国家标准《电气装置工程施工及验收规范》要求。
2）消防电气系统布线，应依据现行国家标准《火灾自动报警系统设计规范》要求，对导线种类、电压等级进行检验。
3）电线管采取套接紧定式镀锌导管明敷。烟感1路线，温感1路线，有极性。采取2ZR-RVS2*1.5。紧急启停按钮采取2ZR-RVS2*1.5，电磁阀采取2ZR-RVS-2x2.5。
4）探测器吸吊顶安装时,探测器至接线导线穿金属软管保护。
5）各系统穿线金属管、金属接线盒等均应做好电气连接并接地。
6）在管内穿线前，应将管内或线槽内积水及杂物清除洁净。
7）导线在管内或线槽内，不应有接头或扭结。导线接头，应在接线盒内焊接或用端子连接。
8）管路超出下列长度时，应在便于接线处装设接线盒：
a、管子长度每超出45m，无弯曲时；
b、管子长度每超出30m，有1个弯曲时；
c、管子长度每超出20m，有2个弯曲时；
d、管子长度每超出12m，有3个弯曲时。
2、烟、温探测器安装
1）烟、温探测器吸顶安装，位置和灯具、水喷头、吸顶扬声器、空调风口、梁影响等原因综合考虑，作合适调整，探测器安装位置，应符合下列要求：
a、探测器至墙壁、梁边水平距离，不应小于0.5m。
b、探测器周围0.5m内，不应有遮挡物。
c、探测器宜水平安装，当必需倾斜安装时，倾斜角不应大于450。
2）探测器底座应固定牢靠，其导线连接必需可靠压接或焊接，当采取焊接时，不得使用带腐蚀性助焊剂。
3）探测器“＋”线应为红色，“－”线应为蓝色，其它线应依据不一样用途采取其它颜色区分。但同一工程中相同用途导线。
4）探测器底座外接导线，应留有大于15cm余量，入端处应用显著标志。
5）探测器低座穿线孔宜封堵，安装完成后探测器座应采取保护方法。
6）探测器确实定灯，应面向便于人员观察关键入口方向。
7）探测器在立即调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐方法。
3、手动启停按钮安装
手动启停按钮明装距地1.4米手动火灾报警按钮，应安装牢靠，并不得斜。手动启停按钮外接导线，应留有大于10cm余量，且在其端部应有显著标志。
4、气体灭火控制盘安装
1）控制器应安装牢靠，不得倾斜。安装在轻质墙上时，应采取加固方法。
2）引入控制器电缆或导线，应符合下列要求：
a、配线应整齐，避免交叉，并应固定牢靠；
b、电缆芯线和所配导线端部，均应标明编号，并和图纸一致，字迹清楚不易退色；
c、端子板每个接线端，接线不得超出2根；
d、电缆芯和导线，应留有大于20cm余量；
e、导线应绑扎成束，导线引入线穿线后，在进线管处应封堵。
3）控制器主电源引入线，应直接和消防电源连接，严禁使用电源插头，主电源应有显著标志。
4）控制器接地，应牢靠，并有显著标志。
5、系统接地装置安装
1）工作接地线应采取铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。
2）工作接地线和保护接地线，必需分开，保护接地导体不得利用金属软管。
6、气溶胶装置安装
1)气溶胶自动灭火装置就地放置时,宜靠墙壁；悬挂安装时,其底部高出楼（地）面不应小于1.8m。 气溶胶喷口应面向保护对象。
2)分区开启器、分区通用接口和手动按钮应牢靠固定在建筑构件上，其底边距离楼（地）面高度为1.3m～1.5m，且不得倾斜。
3)分区开启器主电源引入线应直接和消防电源连接,并应牢靠接地，严禁使用电源插头。
4)主电源线和接地线应有显著标识。
5)手动按钮和开启模块外接线应留有大于100mm余量,且其端部应有显著标志。
6)严禁把开启模块输出端和EBM气溶胶自动灭火装置负载（即引发器）连接。
7)气溶胶灭火系统外接导线,当采取金属软管作套管时,其长度不宜大于2m,且应采取管卡固定,其固定点间距不应大于0.5m。金属软管和设备接线盒（箱），就采取锁母固定，并应依据配管要求接地。
第六节 气溶胶设计原理：
本系统含有自动、手动两种控制方法。各保护区均设二路独立探测回路，当第一探测器发出火灾信号时，发出警报，指示火灾发生部位，提醒工作人员注意；当第二探测器发出火灾信号后，自动灭火控制器开始进入延时阶段（0-30s可调），此阶段用于疏散人员（声光报警器等动作）和联动设备动作（关闭通风空调等）。延时过后，向保护区开启器发出灭火指令，开启气溶胶灭火装置，向失火区进行灭火作业。同时报警控制器接收信号反馈装置反馈信号，控制面板放气指示灯亮。当报警控制器处于手动状态，报警控制器只发出报警信号，不输出动作信号，由值班人员确定火警后，按下报警控制器面板上应急开启按钮或保护区门口处紧急启停按钮，即可开启系统喷放气溶胶灭火剂。
第七节 气溶胶灭火系统操作和使用：
1、自动控制：在防护区无人时，将自动灭火控制器面板上“自动“打开，灭火控制器处于自动控制状态。当防护区第一探测器发出火灾信号时，发出警报，指示发生火灾部位，提醒工作人员注意；当第二探测器发出火灾信号后，自动灭火控制器开始进入延时阶段,同时发出联动指令，关闭联 动设备及保护区内除应急照明外全部电源。自动延时30s（可调）后向控制火灾区开启装置发出灭火指令，开启气溶胶装置，向失火区进行灭火作业
2、手动控制：在防护区有些人工作或值班时，将报警控制器打到“手动”位置，灭火系统即处于手动控制状态。当防护区发生火情，可按下自动灭火控制器上手动开启按钮，或开启在防护区门外紧急开启按钮，即可按上述程序灭火系统，实施灭火。在自动状态，仍可实现手动控制。手动控制实施前防护区内人员必需全部撤离。
3、当发生火灾警报，在延迟时间内发觉不需要开启灭火系统进行灭火情况时，可按下自动灭火控制器上或手动控制盒内紧急停止按钮，即可阻止灭火指令发出，停止系统灭火程序。发生火灾后，保护区大门应立即关闭，以免影响灭火效果。
第八节 安全施工技术方法
1、要加强对参与施工人员进行安全意识教育， 要严格遵守国家部、省相关安全法规和企业等上级相关安全技术规程和要求，全部职员全部要把安全工作看成首位来对待。
2、全部单人梯、人字梯和活动脚手架，使用之前应认真检验，应作防滑方法必需采取防滑方法。凡有些人在梯子上操作，要安排好监护人员，以防滑倒伤人，活动脚手架牢靠可靠，并设有防护栏杆。
3、管子穿带导线时，不得嘴对管口呼叫、吹气，预防带线弹力伤眼。穿带线时应协调配合，预防管口挤手。
4、严禁赤脚或穿拖鞋、喝酒人员进入施工现场。
5、配电室内如已通电各施工人员一定做好防护方法，线管敷设时一定要查看好周围环境，不要碰触配电设施或应断电后施工。
第九节 施工工期计划
依据建设方要求，结合本企业施工经验，确定本工程总体施工工期为xxxx日历天。总体施工计划网络以下：
阶段 工日
1
2
3
4
5
6
7
8
9
10
准备阶段

管线敷设

设备安装

气溶胶装置安装

调试

交工

Xxxxxxxx
xx月xx日
