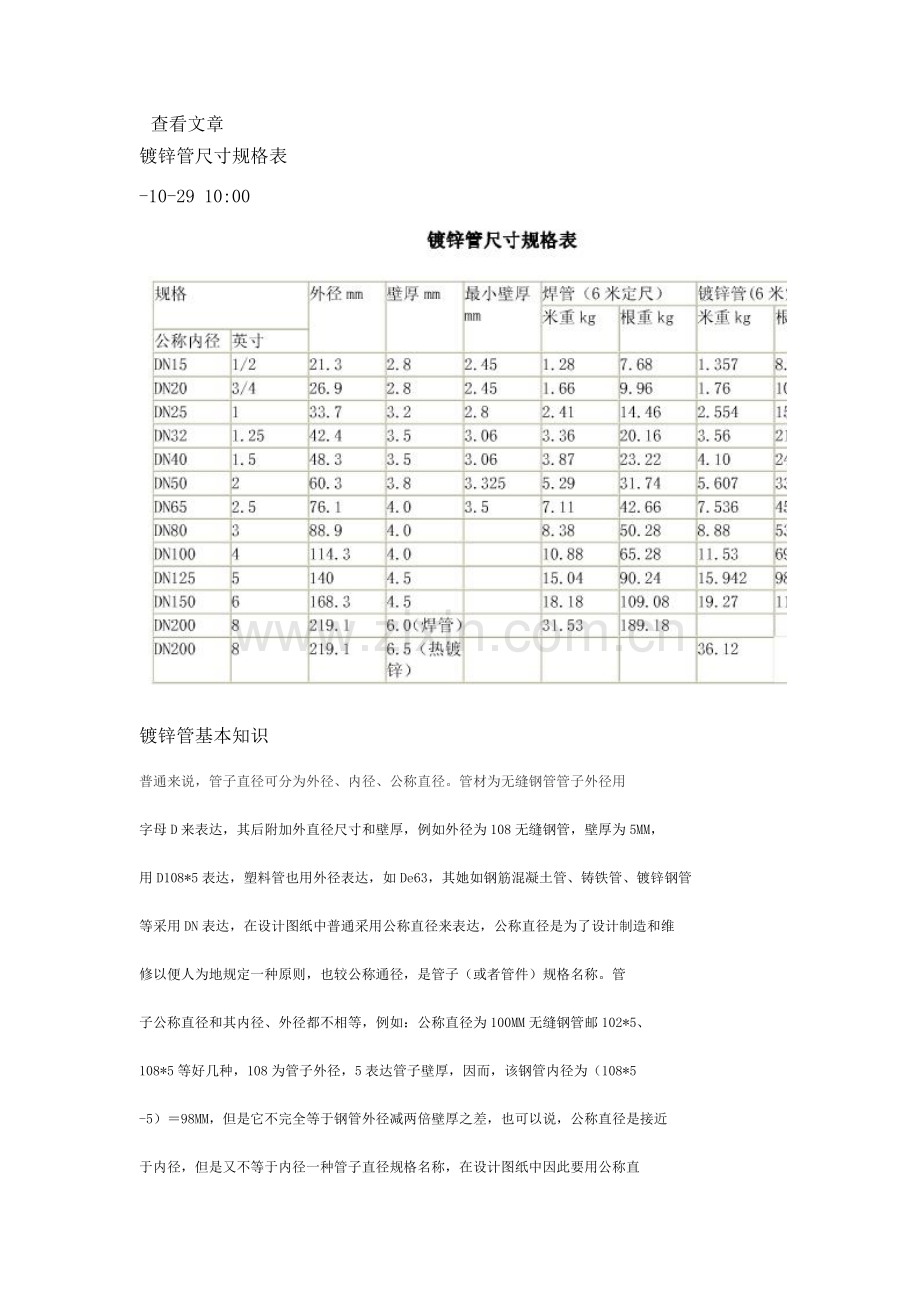

镀锌管尺寸规格表
-10-29 10:00

镀锌管基本知识
普通来说，管子直径可分为外径、内径、公称直径。管材为无缝钢管管子外径用

字母D来表达，其后附加外直径尺寸和壁厚，例如外径为108无缝钢管，壁厚为5MM，

用D108*5表达，塑料管也用外径表达，如De63，其她如钢筋混凝土管、铸铁管、镀锌钢管

等采用DN表达，在设计图纸中普通采用公称直径来表达，公称直径是为了设计制造和维

修以便人为地规定一种原则，也较公称通径，是管子（或者管件）规格名称。管

子公称直径和其内径、外径都不相等，例如：公称直径为100MM无缝钢管邮102*5、

108*5等好几种，108为管子外径，5表达管子壁厚，因而，该钢管内径为（108*5

-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近

于内径，但是又不等于内径一种管子直径规格名称，在设计图纸中因此要用公称直

径，目是为了依照公称直径可以拟定管子、管件、阀门、法兰、垫片等构造尺寸与连

接尺寸，公称直径采用符号DN表达，如果在设计图纸中采用外径表达，也应当作出管道

规格对照表，表白某种管道公称直径，壁厚。?

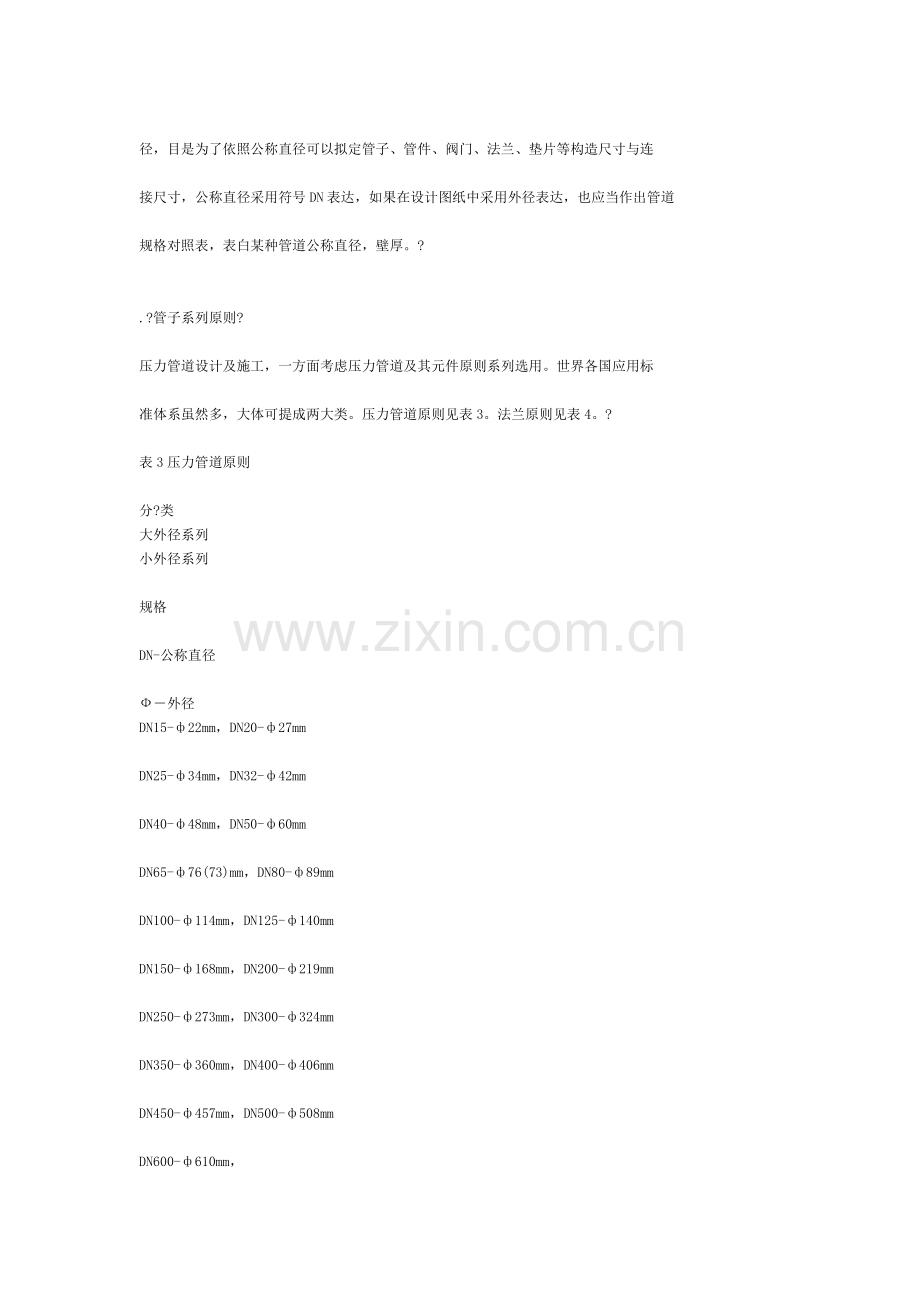

.?管子系列原则?

压力管道设计及施工，一方面考虑压力管道及其元件原则系列选用。世界各国应用标

准体系虽然多，大体可提成两大类。压力管道原则见表3。法兰原则见表4。?

表3压力管道原则

分?类
大外径系列
小外径系列

规格

DN-公称直径

Ф－外径
DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，
DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm

管件1/2?3/4?1，1216?2025代表什么

1/2?、3/4、1是管材原则中公称直径，分别俗称：半寸或4分、6分、1寸管或管件名

称，例如4分管、4分弯头等，多用于水管。
1216、2025是指关内径和外经，单位以毫米计。例
12/16是内径12毫米外经16毫米管材。多用于塑料管。?1/2?、3/4?、1?为英制尺寸，

每英寸=25.4毫米，在钢管上惯用。
1216、2025是“内径外径”（内径12MM，外径16MM）意思，在铝塑管、钢塑管上惯用

。

管件连接方式有几种？

G1/4，G1/8是表达管螺纹，1/4和1/8英寸。?
管接头有管螺纹，锥螺纹，R螺纹等等；联接方式有焊接式，扩口式，快插式，锥套式等

等。

钢管表达办法？

你讲钢管如果是水.煤气输送钢管话，它表达办法就是：公称口径是指内径。单位

是毫米或者是英寸。[例如，φ25水管。就表达公称口径（内径）是φ25mm（或者是一

英寸）钢管]。?
如果是无缝钢管、焊接钢管话，它表达办法就是：公称口径是指外径（外径×壁厚

）。单位是毫米。[例如，φ32×3无缝钢管。就表达公称口径（外径）是φ?32mm，壁

厚3mm无缝钢管]。

什么是公称直径??

公称通径是管路系统中所有管路附件用数字表达尺寸，公称通径是供参照用一种方

便圆整数，与加工尺寸仅呈不严格关系。公称通径用字母“DN”背面紧跟一种数字

标志。?
公称通径(nominal?diameter)，又称平均外径(mean?outside?diameter)。?
这是缘自金属管管璧很薄，管外径与管内径相差无几，因此取管外径与管内径之

平均值当作管径称呼。?
DN是公称通径，公称通径(或叫公称直径)，就是各种管子与管路附件通用口径。同一公

称直径管子与管路附件均能互相连接，具备互换性.它不是实际意义上管道外径或内

径，虽然其数值跟管道内径较为接近或相等；?
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接

钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径

，而是近似普通钢管内径一种名义尺寸。每一公称直径，相应一种外径，其内径数值

随厚度不同而不同。公称直径可用公制mm表达，也可用英制in表达。管路附件也用公称

直径表达，意义同有缝管。

钢材重量计算办法

钢密度为：?7.85g/cm3?

钢材理论重量计算?

钢材理论重量计算计量单位为公斤（?kg?）。其基本公式为：?

W（重量，kg?）=F(断面积?mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000?

各种钢材理论重量计算公式如下：?
名称（单位）?
计算公式?
符号意义?
计算举例?

圆钢?盘条（kg/m）?
W=?0.006165?×d×d?
d?=?直径mm?
直径100?mm?圆钢，求每m?重量。每m?重量=?0.006165?×1002=61.65kg?

螺纹钢（kg/m）?
W=?0.00617?×d×d?
d=?断面直径mm?
断面直径为12?mm?螺纹钢，求每m?重量。每m?重量=0.00617?×12?2=0.89kg?

方钢（kg/m）?
W=?0.00785?×a?×a?
a=?边宽mm?
边宽20?mm?方钢，求每m?重量。每m?重量=?0.00785?×202=3.14kg?

扁钢?
（kg/m）?
W=?0.00785?×b?×d?
b=?边宽mm?
d=?厚mm?
边宽40?mm?，厚5mm?扁钢，求每m?重量。每m?重量=?0.00785?×40?×5=?1.57kg?

六角钢?
（kg/m）?
W=?0.006798?×s×s?
s=?对边距离mm?
对边距离50?mm?六角钢，求每m?重量。每m?重量=?0.006798?×502=17kg?

八角钢?
（kg/m）?
W=?0.0065?×s?×s?
s=?对边距离mm?
对边距离80?mm?八角钢，求每m?重量。每m?重量=?0.0065?×802=41.62kg?

等边角钢?
（kg/m）?
=?0.00785?×[d?（2b?–?d?）+0.215?（R2?–?2r?2?）]?
b=?边宽?
d=?边厚?
R=?内弧半径?
r=?端弧半径?
求20?mm?×4mm?等边角钢每m?重量。从冶金产品目录中查出4mm?×20?mm?等边角钢R?

为3.5?，r?为1.2?，则每m?重量=?0.00785?×[4?×（2?×20?–?4?）+0.215?×（3.52?

–?2?×1.2?2?）]=1.15kg?

不等边角钢?
（kg/m）?
W=?0.00785?×[d?（B+b?–?d?）+0.215?（R2?–?2?r?2?）]?
B=?长边宽?
b=?短边宽?
d=?边厚?
R=?内弧半径?
r=?端弧半径?
求30?mm?×20mm?×4mm?不等边角钢每m?重量。从冶金产品目录中查出30?×20?×4?不

等边角钢R?为3.5?，r?为1.2?，则每m?重量=?0.00785?×[4?×（30+20?–?4?）

+0.215?×（3.52?–?2?×1.2?2?）]=1.46kg?

槽钢?
（kg/m）?
W=0.00785?×[hd+2t?（b?–?d?）+0.349?（R2?–?r?2?）]?
h=?高?
b=?腿长?
d=?腰厚?
t=?平均腿厚?
R=?内弧半径?
r=?端弧半径?
求80?mm?×43mm?×5mm?槽钢每m?重量。从冶金产品目录中查出该槽钢t?为8?，R?为

8?，r?为4?，则每m?重量=0.00785?×[80?×5+2?×8?×（43?–?5?）+0.349?×（82–4?

2?）]=8.04kg?

工字钢（kg/m）?
W=?0.00785?×[hd+2t?（b?–?d?）+0.615?（R2?–?r?2?）]?
h=?高?
b=?腿长?
d=?腰厚?
t=?平均腿厚?
R=?内弧半径?
r=?端弧半径?
求250?mm?×118mm?×10mm?工字钢每m?重量。从金属材料手册中查出该工字钢t?为13?

，R?为10?，r?为5?，则每m?重量=?0.00785?×[250?×10+2?×13?×（118?–10?）

+0.615?×（102?–5?2?）]=42.03kg?

钢板（kg/m2）?
W=?7.85?×d?
d=?厚?
厚度?4mm?钢板，求每m2?重量。每m2?重量=7.85?×4=31.4kg?

钢管（涉及无?
缝钢管及焊接?
钢管（kg/m）?
W=?0.02466?×S?（D?–?S?）?
D=?外径?
S=?壁厚?
外径为60?mm?壁厚4mm?无缝钢管，求每m?重量。每m?重量=?0.02466?×4?×（60?–4?

）=5.52kg?

什么是法兰?

法兰是一种盘状零件，在管道工程中最为常用，法兰都是成对使用。?在管道工程中，

法兰重要用于管道连接。在需要连接管道，各种安装一片法兰盘，低压管道可以使

用丝接法兰，4公斤以上压力使用焊接法兰。两片法兰盘之间加上密封点，然后用螺栓

紧固。不同压力法兰有不同厚度和使用不同螺栓。?水泵和阀门，在和管道连接时

，这些器材设备局部，也制成相相应法兰形状，也称为法兰连接。?凡是在两个平面

在周边使用螺栓连接同步封闭连接零件，普通都称为“法兰”， 如通风管道连接，

这一类零件可以称为“法兰类零件”。?但是这种连接只是一种设备局部，如法兰和水

泵连接，就不好把水泵叫“法兰类零件”。比较小型如阀门等，可以叫“法兰类零

件”。

法兰?
法兰连接是管道施工重要连接方式。?

法兰连接就是把两个管道、管件或器材，先各自固定在一种法兰盘上，两个法兰盘之间

，加上法兰垫，用螺栓紧固在一起，完毕了连接。有管件和器材已经自带法兰盘，也

是属于法兰连接。?

法兰分螺纹连接（丝接）法兰和焊接法兰。低压小直径有丝接法兰，高压和低压大直径

都是使用焊接法兰，不同压力法兰盘厚度和连接螺栓直径和数量是不同。?

依照压力不同级别，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫均有

。?

法兰连接使用以便，可以承受较大压力。?

在工业管道中，法兰连接使用十分广泛。在家庭内，管道直径小，并且是低压，看不

见法兰连接。如果在一种锅炉房或者生产现场，处处都是法兰连接管道和器材。
