电力线路铁塔拆除综合标准施工专业方案.doc

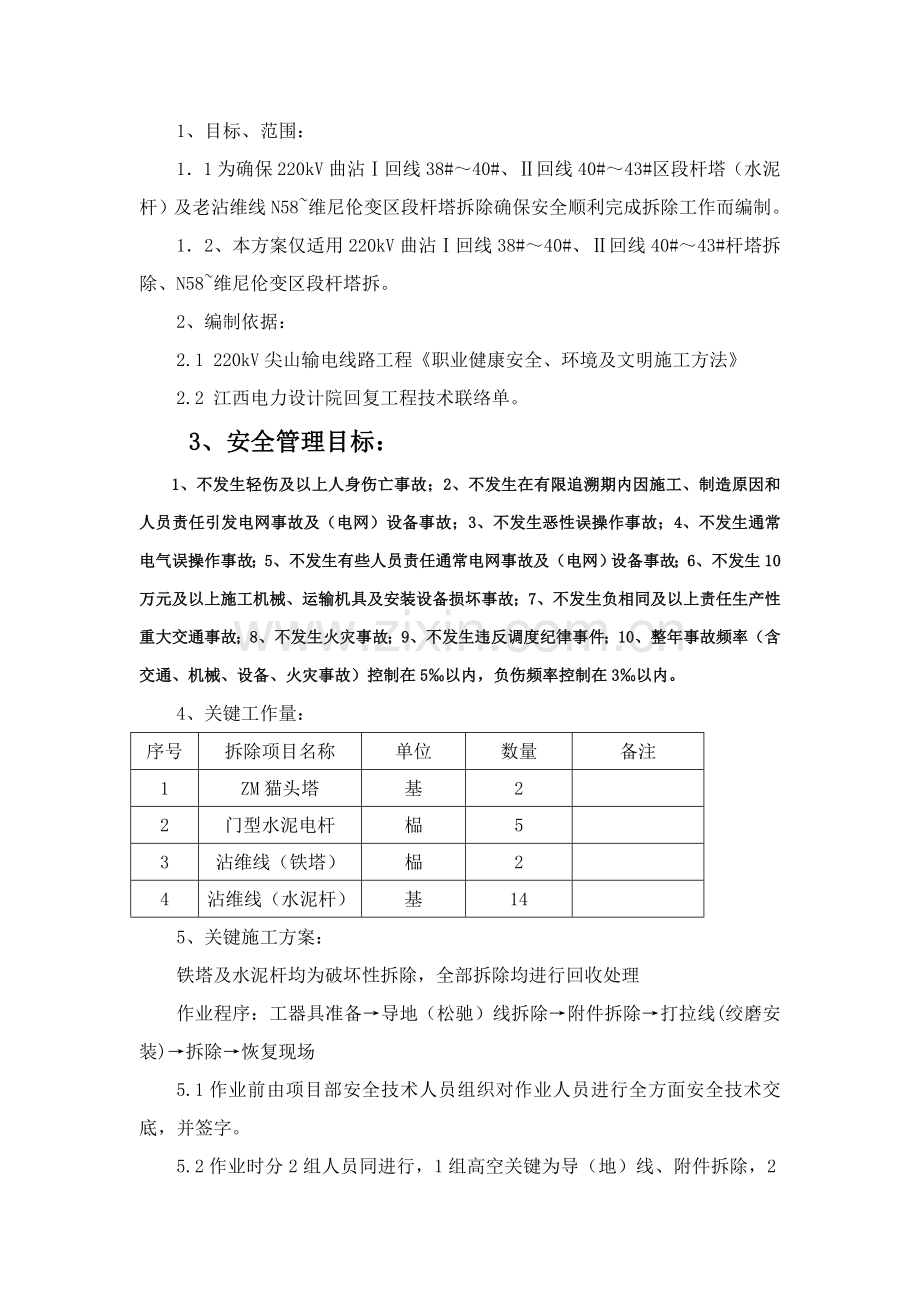

1、目标、范围：
1．1为确保220kV曲沾Ⅰ回线38#～40#、Ⅱ回线40#～43#区段杆塔（水泥杆）及老沾维线N58~维尼伦变区段杆塔拆除确保安全顺利完成拆除工作而编制。
1．2、本方案仅适用220kV曲沾Ⅰ回线38#～40#、Ⅱ回线40#～43#杆塔拆除、N58~维尼伦变区段杆塔拆。
2、编制依据：
2.1 220kV尖山输电线路工程《职业健康安全、环境及文明施工方法》
2.2 江西电力设计院回复工程技术联络单。
3、安全管理目标：
1、不发生轻伤及以上人身伤亡事故；2、不发生在有限追溯期内因施工、制造原因和人员责任引发电网事故及（电网）设备事故；3、不发生恶性误操作事故；4、不发生通常电气误操作事故；5、不发生有些人员责任通常电网事故及（电网）设备事故；6、不发生10万元及以上施工机械、运输机具及安装设备损坏事故；7、不发生负相同及以上责任生产性重大交通事故；8、不发生火灾事故；9、不发生违反调度纪律事件；10、整年事故频率（含交通、机械、设备、火灾事故）控制在5‰以内，负伤频率控制在3‰以内。
4、关键工作量：
序号
拆除项目名称
单位
数量
备注
1
ZM猫头塔
基
2

2
门型水泥电杆
榀
5

3
沾维线（铁塔）
榀
2

4
沾维线（水泥杆）
基
14

5、关键施工方案：
铁塔及水泥杆均为破坏性拆除，全部拆除均进行回收处理
作业程序：工器具准备→导地（松驰）线拆除→附件拆除→打拉线(绞磨安装)→拆除→恢复现场

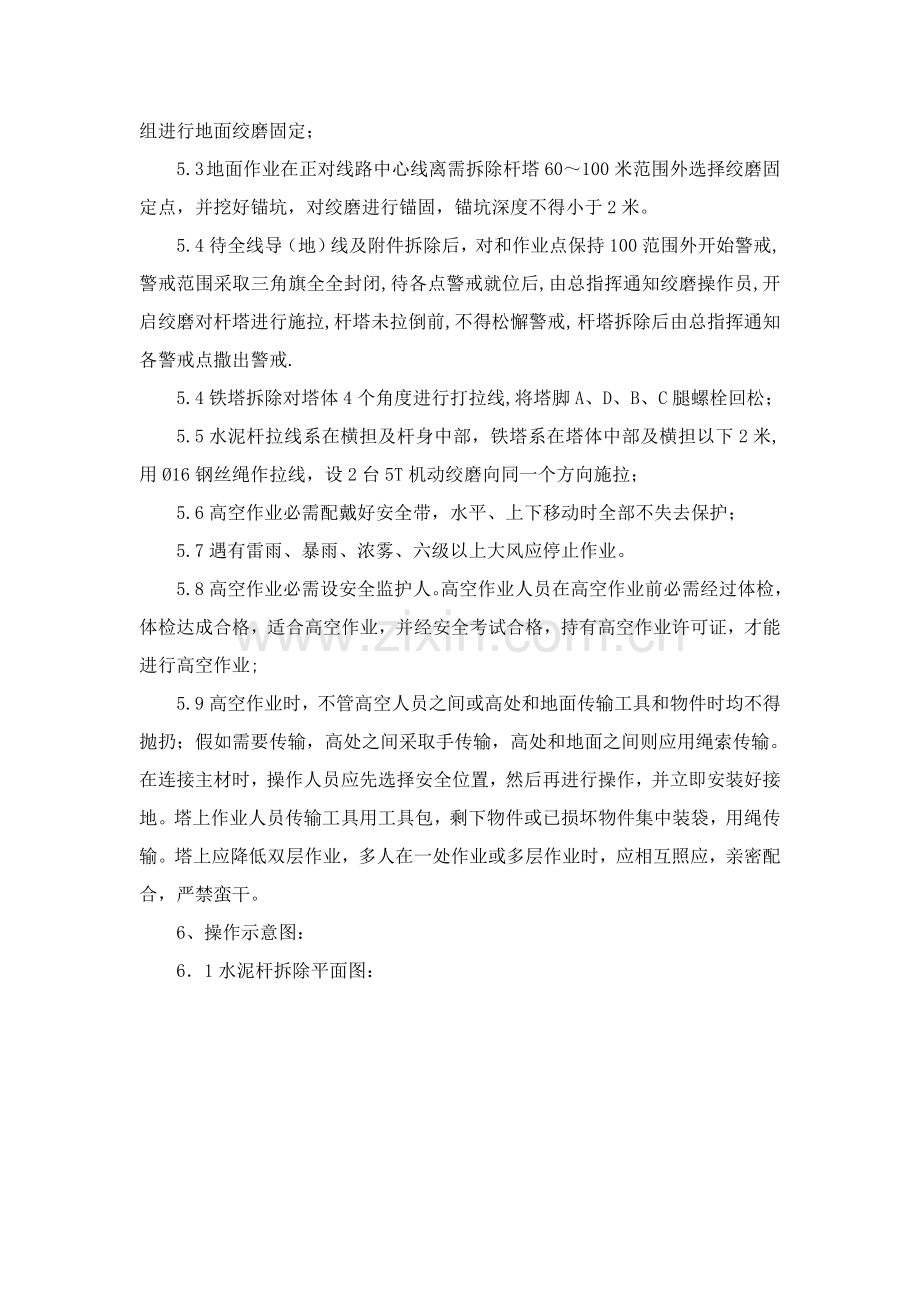

5.1作业前由项目部安全技术人员组织对作业人员进行全方面安全技术交底，并签字。
5.2作业时分2组人员同进行，1组高空关键为导（地）线、附件拆除，2组进行地面绞磨固定；
5.3 地面作业在正对线路中心线离需拆除杆塔60～100米范围外选择绞磨固定点，并挖好锚坑，对绞磨进行锚固，锚坑深度不得小于2米。
5.4待全线导（地）线及附件拆除后，对和作业点保持100范围外开始警戒,警戒范围采取三角旗全全封闭,待各点警戒就位后,由总指挥通知绞磨操作员,开启绞磨对杆塔进行施拉,杆塔未拉倒前,不得松懈警戒, 杆塔拆除后由总指挥通知各警戒点撒出警戒.
5.4铁塔拆除对塔体4个角度进行打拉线,将塔脚A、D、B、C腿螺栓回松；
5.5水泥杆拉线系在横担及杆身中部，铁塔系在塔体中部及横担以下2米,用Ø16钢丝绳作拉线，设2台5T机动绞磨向同一个方向施拉；
5.6高空作业必需配戴好安全带，水平、上下移动时全部不失去保护；
5.7遇有雷雨、暴雨、浓雾、六级以上大风应停止作业。
5.8高空作业必需设安全监护人。高空作业人员在高空作业前必需经过体检，体检达成合格，适合高空作业，并经安全考试合格，持有高空作业许可证，才能进行高空作业;
5.9高空作业时，不管高空人员之间或高处和地面传输工具和物件时均不得抛扔；假如需要传输，高处之间采取手传输，高处和地面之间则应用绳索传输。在连接主材时，操作人员应先选择安全位置，然后再进行操作，并立即安装好接地。塔上作业人员传输工具用工具包，剩下物件或已损坏物件集中装袋，用绳传输。塔上应降低双层作业，多人在一处作业或多层作业时，应相互照应，亲密配合，严禁蛮干。
6、操作示意图：
6．1水泥杆拆除平面图：

线路中线
警戒点 1 警戒点2

水泥杆
60~70米 60~70米

三角旗

警戒点3 警戒点4

Ø16钢丝绳 60米

5T绞磨 5T绞磨
总指挥
6．2立面图：

Ø16钢丝绳

Ø16钢丝绳

∠450
5T机动绞磨

60米~100米

6．3铁塔拆除示意图:
6.3.1拆除警戒和水泥杆拆除一致
A
线路中线
D
C
B

5T绞磨
Ø16钢丝绳

5T绞磨

Ø16钢丝绳

60~100米

7、人员配置情况
职务
配置
各人员关键职责
备注
总指挥
1名
统一指挥拆除工作，为安全总责任人

安全员
1名
负责监督导及落实导地线、杆塔拆除过程各项安全方法实施

警戒员
4名
负责警戒拆除点以外人员或牲畜进入或误入作业点及现场安全方法部署

高空人员
10名
负责导（地）线及附件拆除

地面人员
15名
挖锚坑、对杆塔实施拆除、附件收理、现场清理

8、关键工器具清单
序号
工器具名称
规格型号
单位
数量
备注
1
绞磨
5T
台
2

2
钢丝绳
Ø16×100m
根
10

3
对讲机

台
5

4
麻绳
Ø16
m
100

5
三角旗

米
800

6
手扳葫芦
6T
台
4

7
紧线器

把
4

8
施工车

辆
1

9. 附录危险点、危险源分析：
序号
分项工程/活动点
危险原因识别
评价
控制方法
1
劳动保护工具
安全帽、其它安
全设备未检验
造成人身伤亡事故
施工前进行检验合格才能使用并定时检验
2
安全方法编制及交底
无安全方法或技术作业，人员未
经安全方法交底就进行施工
造成安全事故
1、全部施工项目均应有安全方法，且交底后方可施工；2、施工人员对无安全措措或未交底有权拒绝施工；3、施工人员要严格按方案和安全方法实施，不随意更改，若方案或方法有错误，应立即和技术人员协商处理

3

杆塔拆除

1． 作业人员在上班作业前对自己安全防护用具、工器具未认真检验。
2． 钢丝绳以各金属构建绑扎点未采取防磨方法。
3． 地锚坑深度不够及地锚坑所在位置土质松软。
4． 上下交叉作业。
5． 施拉过程中受力过大地锚使用不妥将地锚拔出。
6． 一根锚桩上临时拉线超出两根。

造成人员伤亡、死亡事故

1． 作业人员在上班、作业前应检验自己安全防护用具、工器具是否完好，严禁使用不合格防护用具和工器具。
2． 每根钢丝绳使用前应认真检验，在绑扎点使用方木和麻袋垫好。
3、开挖尺寸、坑深、地锚埋设、土石回填应按设计要求进行，不得随意更改。锚坑深度可大于设计埋深，不得小。回填时应以每层300mm扎实一道，在抱杆起吊物件时，在每个地锚点监护员应认真地锚土石改变，如发觉有异常现象应立即通报指挥员便立即停止起吊，处理锚坑
4.在一根锚桩上不得同时绑扎两根或两根以上临时拉绳,在绑扎点应设有专员监护.
5.在机动绞磨位置后应设有机动绞磨地锚坑,坑深不得小1.8m。
6.在使用葫芦前应认真检验是否无异常,严禁使用不合格工器具.
4
杆塔拆除
1、警戒不到位
造成人员伤亡、或其死亡事故
1、 实施拆除前应将人员或牲畜全部撤离警戒范围；
2、 绞磨安置点必需和拆除点保持70米以上安全距离；
3、 绞磨拆除过程全全由总指挥统一指挥；
