电动吊篮安全专项综合项目施工专项方案.doc

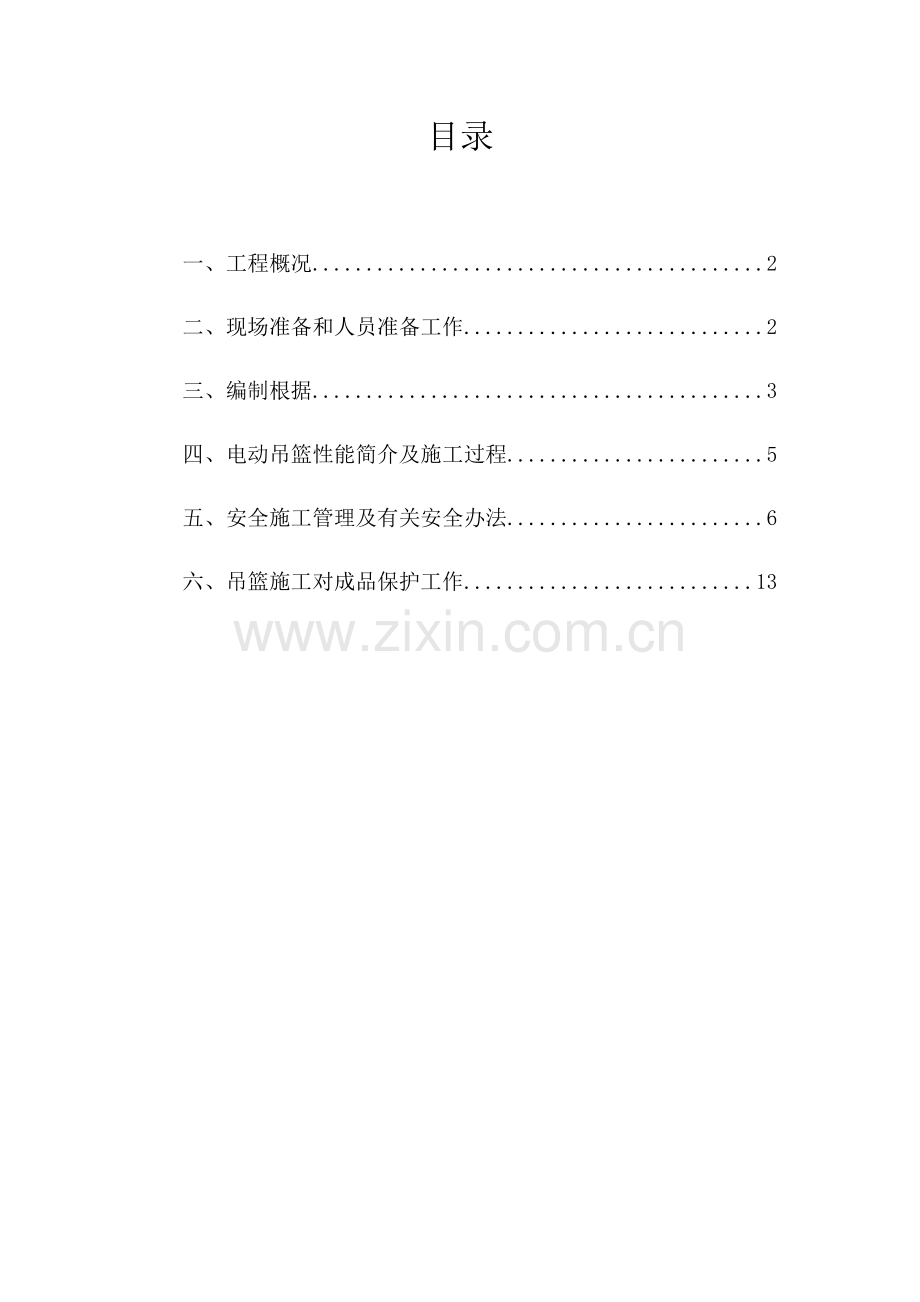

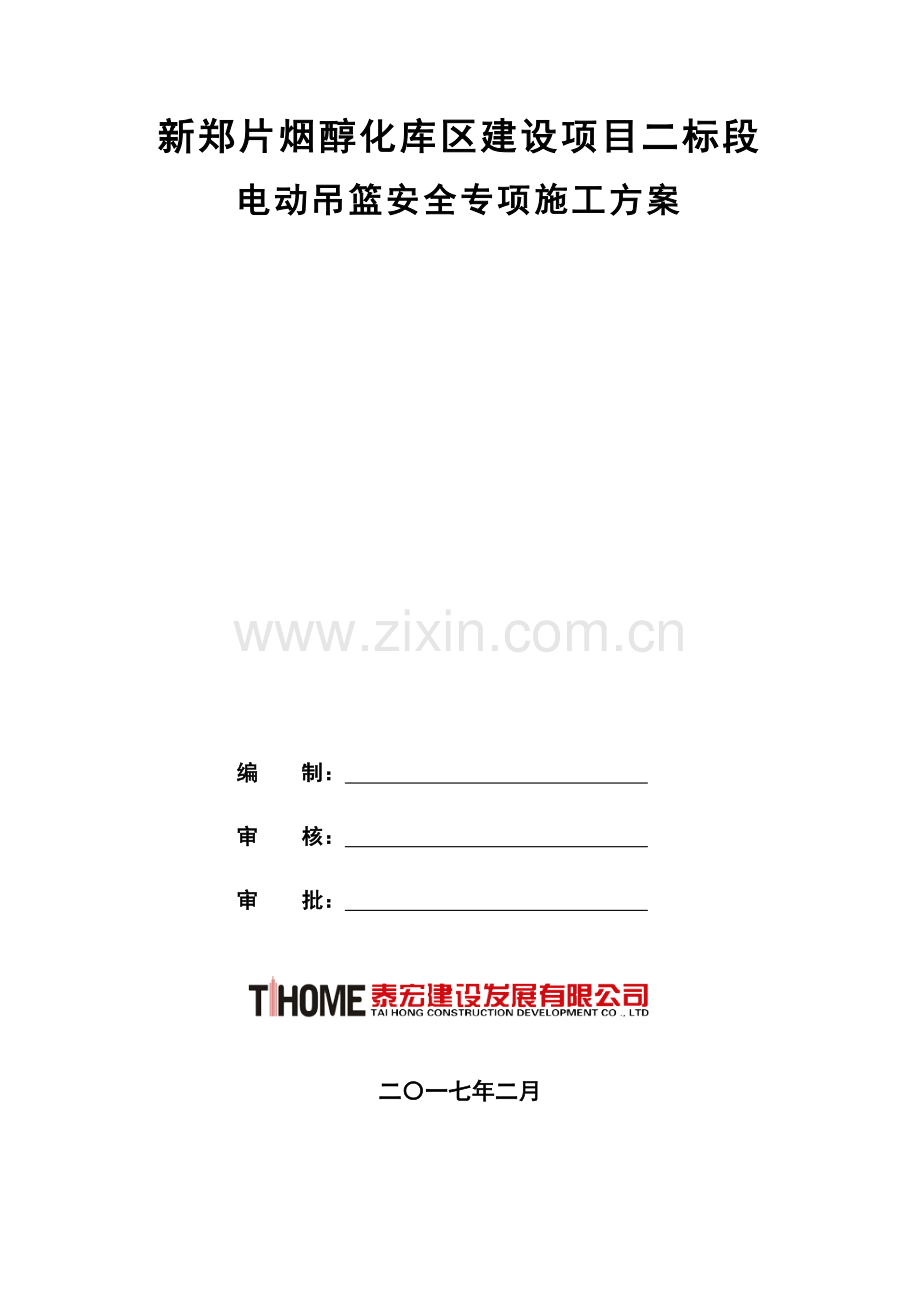

新郑片烟醇化库区建设项目二标段电动吊篮安全专项施工方案 编 制： 审 核： 审 批： 二一七年二月目录一、 工程概况.2二、 现场准备和人员准备工作.2三、 编制根据.3四、 电动吊篮性能简介及施工过程.5五、 安全施工管理及有关安全办法.6六、 吊篮施工对成品保护工作.13一、工程概况1.1工程简介新郑片烟醇化库区建造设项目二标段，位于新郑市新港产业集聚区中兴大道和新孟路（庆安路）交叉口东南角。详细涉及4、5、9、10、14、15#库及大门2等建筑物。本工程为框架构造，库房地下一层夹层，地上三层。总建筑高度16.5 m，建筑东西向长93.6 m，南北向宽58.4 m，建筑面积均17360。1.2安装状况： 考虑到本工程三层最大高度16.9M，吊篮悬臂机构需要布置在屋面如果某些有特殊造型，导致安装条件复杂，需要在安装时依照实际状况在提前预留孔洞，（用于吊篮支架安装）。详细位置和高度参照吊篮布置图。可将吊篮前支架支于砼女儿墙上，规定屋面女儿墙混凝土强度必要大100%，宽度必要不不大于等于200mm，下方垫方木，横向加以固定。二、现场准备和人员准备工作2.1吊篮进场可依照场地大小，实际工程需求数量分批次进场（依照施工进度考虑每个楼不能少于10组吊篮）。2.2施工现场安全接入380V电源。2.3为了减少往楼顶搬运吊篮配件强度，提高安装速度，塔吊或者升降机等辅助运送设备，应予以配合。2.4建筑物顶部具备基本平整条件（斜屋面如有需要应预埋构件），杂物需清扫并清运。已做防水保护层，需准备木板若干，以加强成品保护。2.5建筑物顶部及外挑吊篮层临边如有其他杂物应清理干净，便于吊篮安装或移动安全。2.6吊篮公司派吊篮技术人员负责指引安装，施工队工人负责搬运、协助吊篮安装、拆卸。2.7搬运：水平搬运涉及平台、绳坠锤、电器系统；垂直搬运钢丝绳时轻拿轻放，避免钢丝绳断丝、弯曲和变形。2.8操作人员必要戴好安全帽、系好安全带（安全带挂于安全绳上）。2.9操作人员必要身体健康，18岁以上人员能适应高空作业，通过培训掌握吊篮操作关于规定。2.10操作人员必要熟知吊篮安装使用规程。2.11禁止操作人员违章操作。2.12操作人员每天必要清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工。三、 编制根据 起重机安全规程（GB6067-） 高处作业吊篮（GB19155-）高处作业吊篮安全规则（JG5027-92） 高处作业吊篮用安全锁（JG5034-93） 高处作业吊篮用提高机（JG55033-93） 起重机用钢丝绳检查和报废使用规范（GB5972-） 高处作业吊篮性能实验办法（JG/T5025-1992）施工现场暂时用电安全技术规范（JGJ46-） 建筑施工高处作业安全技术规范（JGJ80-） 施工现场机械设备检查技术规程（JGJ160-） 建筑施工安全检查原则JGJ59-危险性较大分某些项工程安全管理用法建安（）四、电动吊篮性能简介及施工过程4.1构造简介： 4.1.1悬臂机构是由80804方钢管1根，70704方钢管2根，前、后支架上主柱加强钢丝绳及配重块构成，用M16螺栓连接组装好后，支放在屋内。横梁连接好后总长5800mm。工作钢丝绳及安全钢丝绳从悬臂前端垂放下，每台吊篮2个悬臂。 4.1.2按吊篮所需长度拼接吊篮平台，吊篮体组装后在吊篮两侧分别安装提高机、安全锁、限位开关，中间装有电控箱。 4.1.3每台吊篮有4根钢丝绳分别从悬臂垂下，2根工作用钢丝绳分别穿过提高机用于提高吊篮上、下工作，2根安全用钢丝绳分别穿过安全锁，用于防止吊篮倾斜和坠落。4.2吊篮施工过程 4.2.1进场：将吊篮和悬臂支架用货车运至施工现场，按照安装工艺流程图将吊篮 各部件运送到安装位置。安装前必要对进场吊篮部件进行检查核对。 4.2.2安装：将屋面进行恰当保护后，组织安装人员在我公司指引下在使用位置平坦处安装屋面悬挂装置，将配重块整洁码放在配重架上，并加以固定。配重块每块25公斤，加载配重块时，配重块数量应依照前梁悬伸长度、先后座间距离和悬吊载荷拟定。 4.2.3屋面支架安装完毕后，在地面相应位置安装吊篮篮体。在支架和篮体安装之后，安装人员必要完毕工作中自检和互检程序，并重点检查各连接点螺栓与否缺少和松动。 4.2.4每台吊篮均设有一条保险绳，保险绳固定在屋内固定点上，保险绳沿墙放下。 4.2.5实验：在确认上述工作完毕后，安装人员连接好电源线，将钢丝绳穿到提高机和安全锁内，将吊篮上下运营3-5次，进行试运营。合格后双方安排设备验收。 4.2.6设备验收：屋面机构、钢丝绳、安全锁实验、试运营等。设备验收完毕后，双方订立验收单。吊篮交付使用。 4.2.7移篮：18层如下工作完毕后，需把篮体落到地面，拆除钢丝绳，把支架拆除运到屋顶，从新安装支架，挂好钢丝绳从新提高篮体。吊篮未着地不容许进行位置移动。移篮必要断电,防止误操作。 4.2.8拆卸退场：施工任务完毕后，施工方告知我方拆卸吊篮，由工地提供垂直运送工具和安排搬运人员，将悬臂机构运至地面，双方指定人员共同对吊篮设备检查后确认无丢失、损坏设备，在退场清单上签字认定。由我方安排退场。 4.2.9阐明：关于吊篮详细用法及有关注意事项请参照电动吊篮技术交底兼安全操作规程和使用阐明书。安装、移篮和拆卸由我方技术人员现场指引，在吊篮寻常使用过程中，我方派技术人员对工作吊篮进行保养和维修。寻常维护工作由使用方负责。五、安全施工管理及有关安全办法5.1安全技术办法 5.1.1吊篮在使用过程中，禁止在半空中上下人员及物料，以防坠人坠物。禁止交叉作业。 5.1.2工作吊篮应有2-3工人操作，可以互相配合。 5.1.3吊篮内载荷应大体均匀，禁止超载。 5.1.4操作吊篮人员必要通过我公司专门培训、考试、发证，持证上岗，特别应掌握应急办法。特别在施工人员发生变动状况下，必要告知我公司派人培训。 5.1.5上篮人员必要系好安全带，当吊篮上下运营及停在空中作业时，作业人员必要将安全带扣在自锁器上，自锁器扣在保险绳上。 5.1.6吊篮操作人员应严格按照电动吊篮技术交底兼安全操作规程进行施工。 5.2季节性施工安全办法： 5.2.1在雨季，将吊篮提高机、电箱用无纺布包裹住，并在电缆和电控箱各个承插接口处用防水胶布密封住以便尽量防止雨水进入。使用前，必要打开各承插接口，通风凉干。以免发生电器事故。 5.2.2吊篮内操作人员必要穿防滑和绝缘电工鞋。 5.2.3雷雨天绝对禁止施工，并在雷雨到来之前彻底检查吊篮接地状况。 5.2.4六级以上大风天气里，必要将吊篮下降到地面或施工面最低点并固定好。 5.6.5冬季施工应注意不可以将施工用水处处飞溅，以免结冰导致施工人员摔倒而浮现事故。 5.2.6在冬季雾天施工时，应等大雾散去并在日照比较充分状况下，才可以使用电动吊篮，否则，容易浮现钢丝绳打滑并也许发生设备事故。 5.2.7冬季施工人员必要穿防滑绝缘鞋，将棉衣和棉裤穿好并系好袖口裤脚。5.3电动吊篮技术交底兼安全操作规程 5.3.1操作人员:操作人员必要年满18周岁，无不适应高处作业疾病和生理缺陷。酒后、过度疲劳、情绪异常者不许上岗。 5.3.2操作人员必要佩戴安全带、安全扣、安全帽、穿防滑鞋。进入吊篮后必要立即将安全带上自锁钩扣在单独悬挂于建筑物顶部牢固部位保险绳上。 5.3.3操作人员必要通过上岗培训，作业时必要佩带附本人照片操作证。必要按检查项目检查合格后方可上机操作。使用中应严格执行安全操作规程。 5.3.4上篮操作人员必要在两名以上（单人吊篮除外）。 5.3.5操作人员发现事故隐患或者不安全因素，必要停止使用吊篮，报公司领导或我公司驻场人员解决。对管理人员违章指挥，强令冒险作业，有权回绝执行。 5.3.6操作环境 b、吊篮运营时禁止超载，平台内载荷应大体均布。控制使用为载荷 500 KG（以上载荷涉及人体重量）。 c、使用现场吊篮与高压线、高压装置间应有足够安全距离,普通不少于10米。 d、浮现雷雨、大雪、大雾、五级风以上不得使用吊篮。 e、吊篮不适当接触腐蚀气体及液体，在不得已状况下，使用时应采用防腐蚀隔离办法。 f、正常工作温度为：（-20+40），电动机外壳温度超过65时，应暂停使用提高机。 g、正常工作电压应保持在3805%范畴内，当现场电源电压低于360V时，应停止作业。 5.3.7悬挂构造 a、操作前，应全面检查屋面悬挂机构焊缝与否脱焊和漏焊，绳扣、螺栓与否齐全、松动。 b、配重块数量与否足够、放置与否妥当。并有固定办法，防止滑落。 c、悬挂机构两吊点间距应比悬挂平台两吊点间距大5-10cm。 5.3.8悬吊平台和提高机 a、悬吊平台按使用所需长度拼装连接成一体，各部连接螺栓应紧固,各焊接点不脱焊和漏焊。 b、禁止在悬吊平台内用梯子或其她装置获得较高工作高度。 c、不准将电动吊篮作为垂直运送和载人设备使用。 d、工作平台倾斜时应及时调平，两端高差不适当超过15公分。 e、吊篮上下运营过程中，吊篮与墙面应相距10公分以上；遇到墙面凸出障碍物时，作业人员应用力推墙，使吊篮避开。 f、禁止对悬吊平台剧烈晃动、“荡秋千”等。 h、必要经常检查电机、提高机运营时与否有异常噪音，过热和产生异味等异常现象。如有上述现象，应停止使用。 i、检查提高机正常办法：将平台提高至离地1米高，停止后应无滑降现象，手动松开制动装置应能均速下降，其速度应不大于12米/分。5.4安全锁 5.4.1安全锁与提高架应可靠连接，无位移、开裂、脱焊等异常现象。 5.4.2安全锁在工作时应当是启动，处在自动工作状态，不必人工操作。安全锁无损坏、卡死，动作灵活，锁绳可靠。 5.4.3空中启动安全锁，一方面点动提高低侧吊篮平台使安全锁打开。在安全绳受力时，切忌蛮力扳动，强行开锁。 5.4.4禁止安全锁锁闭后开动机器下降。禁止操作人员自行拆卸修理。 5.4.5安全锁必要加装绳坠铁。 5.4.6检查安全锁正常办法：提高一侧电机，使吊篮倾角不不大于4-8度测试安全锁与否锁绳，若不能锁住则停用此吊篮，必要更换安全锁方可使用。5.5限位器 5.5.1限位装置应保证齐全、可靠。 5.5.2工作平台运营至极限开关后平台自动停止，此时应及时减少平台，使行程开关脱离限位块。 5.5.3检查限位正常办法：在提高机工作过程中，按动两端限位开关，平台应停止运营。5.6电气系统 5.6.1检查电缆线及各个联接插头、插座有无破损、漏电等现象，批示灯工作与否正常。按动各开关按钮，应无异常。各电气元件必要敏捷可靠。 5.6.2电缆线在吊篮扶手处应采用抗拉保护办法。作业过程中应密切注意电缆与否被墙面挂住，若被挂住切不可硬拉，应上下活动吊篮使电缆放松，排除后方可运营。当吊篮下行离地面50公分时，应停下检查电缆线、钢丝绳与否有被吊篮压着也许，排除后方可降落地面。 5.6.3吊篮停止使用时，必要将吊篮控制箱电源开关拉闸，当收工时不但要关闭控制箱电源同步将电源总闸切断，使整根电缆线不带电。 5.6.4无论何种天气，收工时必要用防水布将电机、电箱严密包裹。上工前，应先将防水布摘下来叠放好，方可启动。 5.6.5随时注意电缆浮现破损状况，及时用绝缘胶布将破损处裹严，防止铜丝外露打火伤人。5.7钢丝绳 5.7.1必要使用阐明书规定钢丝绳，穿绳对的，绳坠铁悬挂齐全。 5.7.2钢丝绳报废应符合GB5972规定。 5.7.3操作过程中，随时注意防止异物卷进电机和安全锁孔内。特别注意钢丝绳上不得有沙浆、玻璃胶等杂物。5.8电焊作业 5.8.1电焊机禁止放置在吊篮上。 5.8.2电焊地线不能与吊篮任何部件连接。 5.8.3电焊钳不能搭挂在吊篮上，应放在绝缘板上以防打火。 5.4.4严防电焊渣溅到钢丝绳上。5.9移篮 5.9.1吊篮移动方案必要得到我方（租赁单位）专业技术人员批准，并由我方技术人员指引移动。 5.9.2屋面悬挂机构移动到新位置时，必要将垫木重新放置于加强绳立杆垂直点下方。垫木禁止使用砖石块代替。 5.9.3立杆下方垂直支点必要放在屋面可靠承重支撑点上。 5.9.4新位置横梁与大墙夹角不得不大于45度。 5.9.5当屋面悬挂机构在检修或移动时，必要在吊篮上设立“禁止使用”警示标志以防事故发生。 5.9.6吊篮移位后，必要通过我方（租赁单位）来人验收后方能投入使用。5.10应急办法 5.10.1施工中突然断电时，应及时关闭电器箱电源总开关。鉴别断电因素，必要时可操作专用手柄，使平台缓慢降至地面。 5.10.2当发生松开按钮但不能停止上、下行时，应及时按下电器箱上红色急停按钮，或者及时关上电源总开关，切断电源使悬吊平台紧急停止。然后让专业维修人员排除电器故障后，再进行作业。 5.10.3在上升或下降过程中，悬吊平台倾角过大，此时安全锁自动锁绳，应及时停止，提高低侧平台使悬吊平台接近水平状态为止，开锁后正常使用。 5.10.4当工作钢丝绳突然卡在提高机内，及时停机。禁止用重复升、降操作来强行排除险情。操作人员在保证安全前提下撤离悬吊平台,并派通过专业训练维修人员进入悬吊平台进行排险.故障提高机必要全面检修后才干投入使用. 5.10.5一端工作钢丝绳破断、安全锁锁住安全绳时,依然采用上述办法排除险情.但是特别注意动作要轻,要平稳避免安全锁受到过大冲击和干扰. 5.10.6凡工地浮现任何与吊篮关于问题,请立即和我公司驻场人员获得联系,切不可盲目操作!六、吊篮施工成品保护工作： 6.1安装悬臂机构同步做好成品保护工作，对安装好门窗及做好防水层不得损坏，搬运配重及悬臂机构应轻拿轻放，前、后支架下垫木板，不得损坏防水层。对安装人员要做到技术安全交底。 6.2吊篮要距墙面200mm左右，操作人员面向墙遇到突起物用力推开，以避免对墙体碰撞。 6.3电缆线及安全绳在女儿墙上转角处应当由使用方采用软材料（如塑料布、麻袋片等）包裹，防止电缆线和安全绳磨损及女儿墙角损坏。
