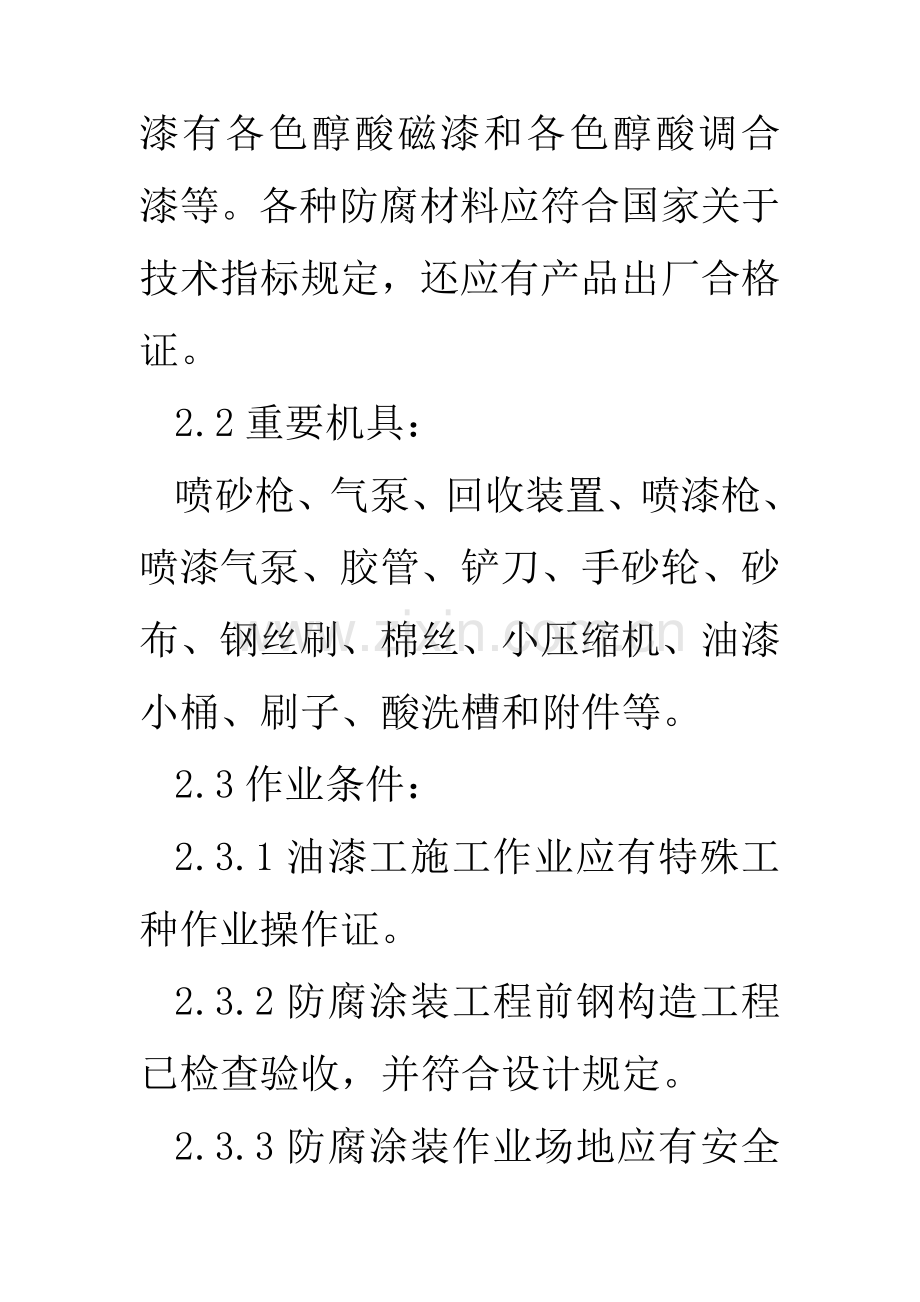

1、建筑工程施工质量验收统一原则GB50300- 钢构造工程施工质量验收规范GB50205- 本工艺原则合用于建筑钢构造工程用防腐蚀施工工艺。 2.1材料 2.1.1建筑钢构造工程防腐材料选用应符合设计规定。防腐蚀材料有底漆、面漆和稀料等。建筑钢构造工程防腐底漆有红丹油性防锈漆、钼铬红环氧酯防锈漆等;建筑钢构造防腐面漆有各色醇酸磁漆和各色醇酸调合漆等。各种防腐材料应符合国家关于技术指标规定,还应有产品出厂合格证。 2.2重要机具: 喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。 2.3作业条件: 2.3.1油漆工施工作业
2、应有特殊工种作业操作证。 2.3.2防腐涂装工程前钢构造工程已检查验收,并符合设计规定。 2.3.3防腐涂装作业场地应有安全防护办法,有防火和通风办法,防止发生火灾和人员中毒事故。 2.3.4露天防腐施工作业应选取恰当天气,大风、遇雨、寒冷等均不应作业。 3.1工艺流程: 基面清理底漆涂装面漆涂装检查验收。 3.2基面清理: 3.2.1建筑钢构造工程油漆涂装应在钢构造安装验收合格后进行。油漆涂刷前,应将需涂装部位铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。 3.2.2基面清理除锈质量好坏,直接关系到涂层质量好坏。涂装工艺基面除锈质量要 求见表3.2.2规定。 表3.2.2各种底漆或防
3、锈漆规定最低除锈级别 涂料品种除锈级别油性酚醛、醇酸等底漆或防锈漆St2 无机富锌、有机硅、过氯乙烯等底漆Sa1/2 高氯化聚乙烯、氯化橡胶、氯磺化聚乙烯、环氧树脂、聚氨酯等底漆或防锈漆Sa2 3.2.3为了保证涂装质量,依照不同需要可以分别选用如下除锈工艺。 3.2.3.1喷砂除锈,它是运用压缩空气压力,持续不断地用石英砂或铁砂冲击钢构件表面,把钢材表面铁锈、油污等杂物清理干净,露出金属钢材本色一种除锈办法。这种办法效率高,除锈彻底,是比较先进除锈工艺。 3.2.3.2酸洗除锈,它是把需涂装钢构件浸放在酸池内,用酸除去构件表面油污和铁锈。采用酸洗工艺效率也高,除锈比较彻底,但是酸洗后来必要用
4、热水或清水冲洗构件,如果有残酸存在,构件锈蚀会更加厉害。3.2.3.3人工除锈,是由人工用某些比较简朴工具,如刮刀、砂轮、砂布、钢丝刷等工具,清除钢构件上铁锈。这种办法工作效率低,劳动条件差,除锈也不彻底。 3.3底漆涂装: 3.3.1调合红丹防锈漆,控制油漆粘度、稠度、稀度,兑制时应充分搅拌,使油漆色泽、粘度均匀一致。 3.3.2刷第一层底漆时涂刷方向应当一致,接槎整洁。 3.3.3刷漆时应采用勤沾、短刷原则,防止刷子带漆太多而流坠。 3.3.4待第一遍刷完后,应保持一定期间间隙,防止第一遍未干就上第二遍,这样会使漆液流坠发皱,质量下降。 3.3.5待第一遍干燥后,再刷第二遍,第二遍涂刷方向
5、应与第一遍涂刷方向垂直,这样会使漆膜厚度均匀一致。 3.3.6底漆涂装后起码需48h后才干达到表干、表干前不应涂装面漆。 3.4面漆涂装: 3.4.1建筑钢构造涂装底漆与面漆普通中间间隙时间较长。钢构件涂装防锈漆后送到工地去组装,组装结束后才统一涂装面漆。这样在涂装面漆前需对钢构造表面进行清理,清除安装焊缝焊药,对烧去或碰去漆构件,还应事先补漆。 3.4.2面漆调制应选取颜色完全一致面漆,兑制稀料应适当,面漆使用前应充分搅拌,保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠,不显刷纹。 3.4.3面漆在使用过程中应不断搅和,涂刷办法和方向与上述工艺相似。 3.4.4涂装工艺采和喷涂施工时,应调
6、节好喷嘴口径、喷涂压力,喷枪胶管能自由拉伸到作业区域,空气压缩机气压应在0.40.7N/mm2。 3.4.5喷涂时应保持好喷嘴与涂层距离,普通喷枪与作业面距离应在100mm左右,喷枪与钢构造基面角度应当保持垂直,或喷嘴略为上倾为宜。 3.4.6喷涂时喷嘴应当平行移动,移动时应平稳,速度一致,保持涂层均匀。但是采用喷涂时,普通涂层厚度较薄,故应多喷几遍,每层喷涂时应待上层漆膜已经干燥时进行。 3.5涂层检查与验收: 3.5.1表面涂装施工时和施工后,应对涂装过工件进行保护,防止飞扬尘土和其他杂物。 3.5.2涂装后解决检查,应当是涂层颜色一致,色泽鲜明、光亮,不起皱皮,不起疙瘩。 3.5.3涂装
7、漆膜厚度测定,用触点式漆膜测厚仪测定漆膜厚度,漆膜测厚仪普通测定3点厚度,取其平均值。 主控项目检查数量:按构件数抽查10%,且同类构件不应少于3件。检查办法:用铲刀检查和用现行国标涂装前钢材表面锈蚀级别和除锈级别GB8923规定图片对照观测检查。表4.2.1各种底漆或防锈漆规定最低除锈级别涂料品种除锈级别 4.2.1涂装前钢材表面除锈应符合设计规定和国家现行关于原则规定。解决后钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。当设计无规定期,钢材表面除锈级别应符合表4.2.1规定。 油性酚醛、醇酸等底漆或防锈漆St2 高氯化聚乙烯、氯化橡胶、氯磺化聚乙烯、环氧树脂、聚氨酯等底漆或防锈漆Sa2
8、 无机富锌、有机硅、过氯乙烯等底漆Sa1/2 4.2.2涂料、涂装遍数、涂层厚度均应符合设计规定。当设计对涂层厚度无规定期,涂层干漆膜总厚度:室外应为150m,室内应为125m,其容许偏差为-25m。每遍涂层干漆膜厚度容许偏差为-5m。检查办法:用干漆膜测厚仪检查。每个构件检测5处,每处数值为3个相距50mm测点涂层干漆膜厚度平均值。检查数量:按构件数抽查10%,且同类构件不应少于3件。 普通项目4.2.3构件表面不应误涂、漏涂,涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针眼和气泡等。 检查数量:全数检查。 检查办法:观测检查。 4.2.4当钢构造处在有腐蚀介质环境或外露且设计有规定
9、期,应进行涂层附着力测试,在检测处范畴内,当涂层完整限度达到70%以上时,涂层附着力达到合格质量原则规定。 检查数量:按构件数抽查1%,且不应少于3件,每件测3处。 检查办法:按照现行国标漆膜附着力测定法GB1720或色漆和清漆、漆膜划格实验GB9286执行。 4.2.5涂装完毕后,构件标志、标记和编号应清晰完整。 检查数量:全数检查。 检查办法:观测检查。 5.1钢构件涂装后应加以暂时围护隔离,防止踏踩,损伤涂层。 5.2钢构件涂装后,在4h之内如遇有大风或下雨时,应加以覆盖,防止粘染尘土和水气、影响涂层附着力。 5.3涂装后构件需要运送时,应注意防止磕碰,防止在地面拖拉,防止涂层损坏。 5.4涂装后钢构件勿接触酸类液体,防止咬伤涂层。 6.1涂层作业气温应在538之间为宜,当天气温度低于5时,应选用相应低温涂层材料施涂。 6.2当气温高于40时,应停止涂层作业。因构件温度超过40时,在钢材表面涂刷油漆会产气愤泡,减少漆膜附着力。 6.3当空气湿度不不大于85%,或构件表面有结露时,不适当进行涂层作业。 6.4钢构件制作前,应对构件隐蔽部位、构造夹层难以除锈部位,提前除锈,提前涂刷。 7.1钢网架构造底漆涂层产品合格证。 7.2钢网架构造面漆涂层产品合格证。 7.3钢网架构造涂层质量检查记录和报告。
