高速公路桥梁养护维修综合项目工程综合项目施工组织设计.doc

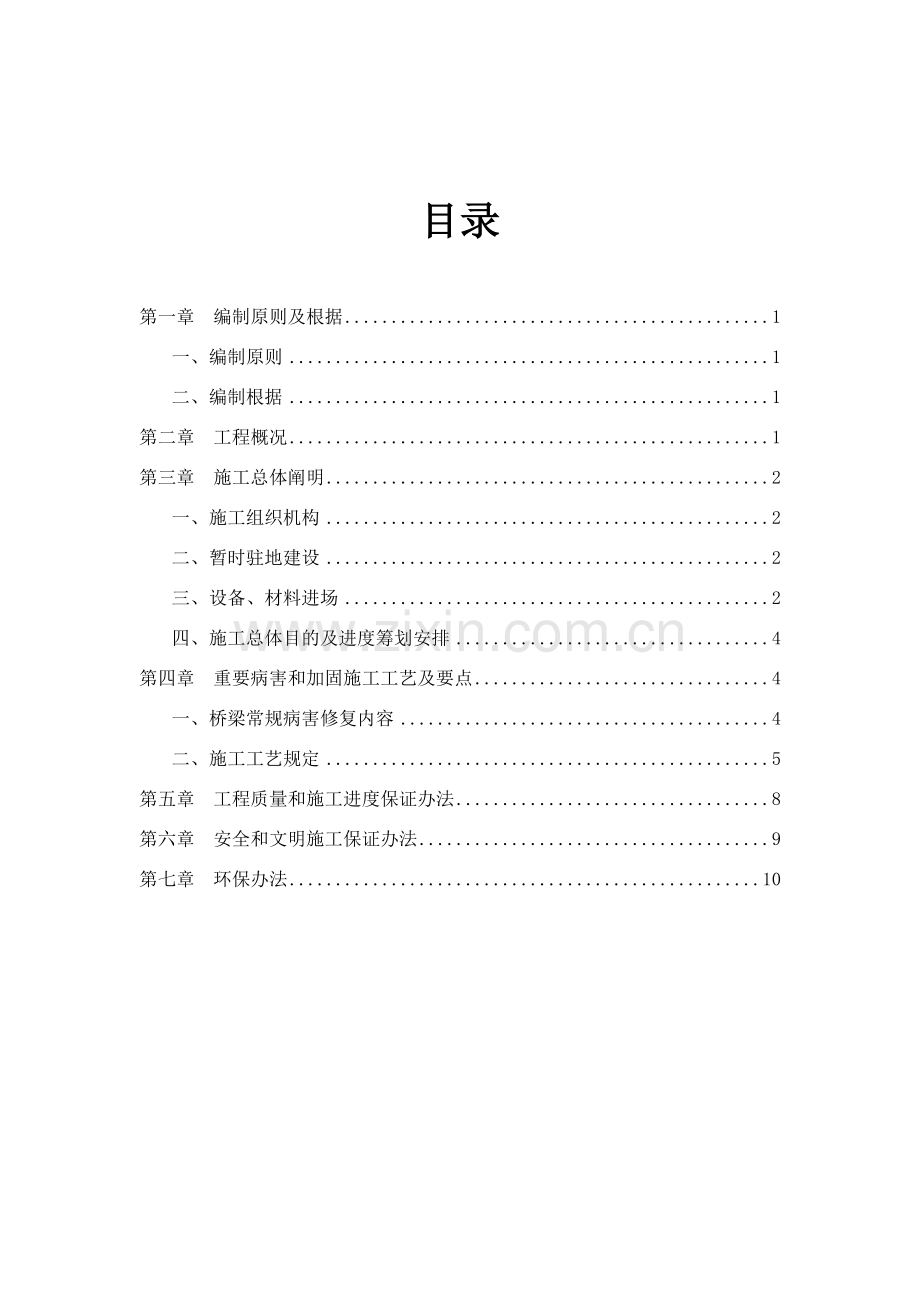

广州西二环高速公路桥涵维修加固工程施工组织设计 广州市公路工程公司养护分公司西片区养护工程项目经理部二O一六年七月目录第一章 编制原则及根据1一、编制原则1二、编制根据1第二章 工程概况1第三章 施工总体阐明2一、施工组织机构2二、暂时驻地建设2三、设备、材料进场2四、施工总体目的及进度筹划安排4第四章 重要病害和加固施工工艺及要点4一、桥梁常规病害修复内容4二、施工工艺规定5第五章 工程质量和施工进度保证办法8第六章 安全和文明施工保证办法9第七章 环保办法10第一章 编制原则及根据一、编制原则1、严格按照设计规定、施工规范和工期规定编制；2、坚持以技术先进性、科学合理性、经济合用性与实际相结合；3、采用先进管理手段，优化施工进度筹划，选取最优施工顺序，均衡安排施工。通过对劳力、设备、材料、资金、技术和信息优化配备，实现工期、质量、成本控制及社会信誉达到预期目的；4、认真贯彻贯彻我司ISO9001：质量保证体系和职业健康安全管理体系，满足业主对产品质量规定，以优良工程为质量目的，保证施工安全。5、广州市公路工程公司以往桥梁加固工程经验。二、编制根据1、公路桥梁加固施工技术规范（JTG/T J23-)；2、公路桥涵养护规范（JTG H11-)；3、公路工程质量检查评估原则（JTG F80/1-）；4、公路工程技术原则（JTG B01-)；5、公路桥涵施工技术规范（JTJ041-）；6、公路桥涵加固施工技术规范（JTG/T J23-）；第二章 工程概况广州西二环高速公路于12月动工，在12月19日北段建成通车、12月24日南段建成通车。北段东起广州市白云区江高镇茅山村，与北二环高速和广清高速相连，往西经广州市花都区西南部，佛山市三水区、南海区，止于南海区狮山镇小塘附近广三高速。北段全长为42.087公里，为双向6车道，全程路灯照明、沥青路面及绿化，设计时速为100公里。设和顺、茅山、炭步、乐平、官窑、小塘五个出入口，并于炭步设立服务区。随着近年来交通量增大和构建老化，沿线桥梁技术状况和服务水平均有所下降，桥梁构件浮现了不同限度病害和缺损状况，为保证桥梁构造安全，广州市西环高速公路有限公司委托我单位对有关桥梁进行加固维修，以改进桥梁当前工作性能和构造技术状况，以保证车辆通行安全。第三章 施工总体阐明一、施工组织机构咱们将以精干、高效原则，选取以往在高速公路加固桥中有丰富施工经验骨干人员，组建“广州市公路工程公司养护分公司西片区养护工程项目经理部”。项目经理部设项目经理、技术负责人、施工员、资料员、质检员、计量员等专业管理人员，并依照需要调节。本项目重要人员名单序号姓 名职称或职务1高彦雷项目经理2陈创峰技术负责人3黄胜明施工员4左勇施工员5钟道先施工员6杨超资料员7林先山安全员8倪道阳计量员9陈新亮质检员二、暂时驻地建设本项目部设在我司江村养护基地，交通便利、生活设施配套齐全，内设职工生活区、办公区、停车场，项目部所有人员均已进场。工地驻地设在施工点附近村庄，工程用水和食用水源沿线丰富，可就近解决；现场施工用电拟采用发电机进行发电。三、设备、材料进场1、机械、实验检测设备工程所需设备均已到位，并提前做好机械和设备检修，其精度满足高速公路施工规范规定。施工期间做好寻常检查和维修，保证所用机械以良好状况投入施工。2、材料 （1）混凝土裂缝修补用胶（注射剂） 混凝土裂缝修补用胶（注射剂）安全性能指标符合中华人民共和国行业原则公路桥梁加固设计规范（JTG/T J22-)第4.7.1条规定。 （2）裂缝修补用聚合物水泥注浆料 裂缝修补用聚合物水泥注浆料安全性能指标符合中华人民共和国行业原则公路桥梁加固设计规范（JTG/T J22-)第4.7.2条规定。 （3）混凝土表层缺陷修复用材料混凝土表层缺陷修复用材料安全性能指标符合中华人民共和国行业原则公路桥梁加固设计规范（JTG/T J22-)第4.8.1条规定。 （4）聚合物砂浆聚合物砂浆采用I级改性环氧类聚合物砂浆。 本项目所需材料供应商是之前长期在西二环高速公路桥梁维修加固工程中合伙商，材料可以按工程进度随时及时补充。所有加固材料安全、性能指标均应符合中华人民共和国行业原则公路桥梁加固设计规范（JTG/T J22-）规定。在材料验收方面严格按照ISO9001：质量管理体系中对原材料质量检查程序，对采购回来原材料已进行各项质量检查，保证满足施工质量及设计规范规定，对重要材料送至有资质检测单位进行检查。3、技术交底工作项目经理部在项目经理、技术负责人组织下对参加施工各位员工及各班组管理人员进行了开工前培训工作，贯彻“质量就是第毕生命”质量意识，对各项工序进行技术交底，施工员严格按照技术交底内容执行质量控置。4、拟用机械设备数量表序号名 称单位数量备 注1发电机组台22空压机台13电钻台34钢丝刷把105打磨机台46注射器支3007照明灯具套38工程用车台49干粉灭火器台1010交通安全反光筒个100011交通标志牌个20注：机械设备可依照现场实际需要进行增减。四、施工总体目的及进度筹划安排1、本项目总体目的分质量目的、安全目的、文明施工目的和工期目的等四个方面：（1）质量目的：保证所有工程达到工程质量验收原则，交工验收为合格工程，评分在90分及以上；（2）安全目的：杜绝因工亡人事故，避免重伤，因工受伤事故率控制在0.5如下，做好交通疏导和警示、警告标牌设立，避免交通事故发生；（3）文明施工目的：使用文明用语，不噪音扰民，不污染环境，保证施工环境清洁卫生；（4）工期目的：本工程筹划工期为7月15日9月12日。详细开工日期以监理工程师下达开工令日期为准，筹划工期为60天。2、进度筹划安排 本工程详细开工日期以监理工程师下达开工令日期为准，暂定开工日期为7月15日，筹划竣工日期为9月12日。第四章 重要病害和加固施工工艺及要点重要加固施工工艺及要点应符合中华人民共和国行业原则公路桥梁加固施工技术规范（JTG/T J23-）及交通部部颁公路桥涵施工技术规范（JTJ041-）有关规定。一、桥梁常规病害修复内容常规病害重要为：上、下部构造开裂、露筋、渗水、混凝土蜂窝麻面、破损、剥落及桥梁附属设施病害。1、 裂缝：裂缝宽度不不大于等于0.15mm构造受力裂缝采用压浆法进行修补；非构造受力裂缝和宽度不大于0.15mm裂缝采用封闭法进行修补。2、 混凝土局部破损：清理破损区域，露出坚实界面，用聚合物水泥砂浆修补。3、 露筋锈蚀：清理露筋区域，对钢筋除锈，用聚合物水泥砂浆修补。4、 渗水、泛碱：对渗水、泛碱区域打磨或凿除表层至坚实界面，用聚合物水泥砂浆修补。5、桥面系、附属设施病害：对桥面铺装浮现破损进行常规修复；对伸缩缝泥砂进行清除，更换局部老化橡胶条。二、施工工艺规定1、裂缝解决（1）工艺流程裂缝检查及标注清缝及裂缝表面解决粘贴注浆嘴及裂缝表面封闭压气实验灌注灌缝胶拆除注浆嘴涂混凝土裂缝修补胶封闭检查验收（2）操作要点 裂缝检查及标注参照有关桥梁检测报告和施工图设计对裂缝分布描述进行现场调查核算，核算裂缝数量、长度及宽度，并对裂缝进行标注、编号，做好记录绘制裂缝分布图，据此进行封缝胶和灌缝胶材料配量、埋嘴、灌浆等方面详细计算和安排。复核裂缝宽度时可采用裂缝比对卡或裂缝显微镜等仪器进行检测复核。对于裂缝宽度0.15mm裂缝采用专用封缝胶进行表面封闭解决；对于裂缝宽度0.15mm裂缝采用专用灌缝胶进行压力灌注解决。裂缝解决后应考虑梁体表面美观。 钻孔在裂缝表面进行骑缝钻孔，以此作为灌缝导向孔。腹板及顶、底板裂缝宜沿裂缝走向钻孔，孔深5cm，孔径8mm，孔距2040cm，凡裂缝交叉处应进行钻孔。 清孔及裂缝表面解决所有孔眼必要使用高压空气吹洗干净，使其不让灰渣阻塞，之后沿裂缝从上而下将两边3cm4cm范畴内灰尘、浮浆用小锤、手铲、钢刷、砂纸、毛刷依次解决干净，将构件表面整平，凿除突出某些，然后用丙酮擦洗，清除裂缝周边油污，清洗时应当注意不要将裂缝堵塞。 粘贴注浆嘴及裂缝表面封闭A、注浆嘴底盘应用丙酮擦洗干净，然后用专用封缝胶均匀抹在底盘周边，厚度12mm，与孔眼对准粘贴在裂缝上。注浆嘴间距依照缝长及裂缝宽窄以2040cm为宜，普通宽缝可稀，窄缝宜密，每一道裂缝至少必要有一种进浆孔和排气孔。操作时应保证注浆嘴孔眼导流畅通，粘贴牢固。B、裂缝表面封闭为使混凝土缝隙完全布满灌缝胶，同步又保证浆液不大量外渗，必要对已解决过裂缝表面（除孔眼及注浆嘴外）用封缝胶沿裂缝走向从上至下均匀涂刷两遍进行封闭（宽度68cm）。 压气实验封缝胶固化后，需进行压气实验，以检查封缝效果与否封严，压缩气体通过注浆嘴，气压控制在0.20.4MPa，此时，在裂缝及注浆嘴周边可涂上肥皂水，如发现通气后封缝胶上有泡沫浮现，阐明该部位漏气，对漏气部位可再次封闭。压气实验对于竖向缝可从下向上，水平缝由低端往高品位进行。 灌浆操作A、灌注裂缝采用裂缝注射器施加压力灌注，注浆嘴与裂缝注射器配套购买，注浆嘴与裂缝注射器采用螺纹旋转连接，连接要严密，不能漏气。注射器采用自带压力弹簧或外加橡皮筋施加压力。B、在灌浆过程中应注意控制压力，裂缝宽度较大，如果进浆畅通时，压力可由自带压力弹簧或外加橡皮筋提供，如果裂缝进浆不畅，可人工施加外力提高灌注压力。C、灌注顺序：对于水平裂缝，宜由低端逐渐压向高品位；对于竖向腹板裂缝由下向上逐渐压注；从一端开始压浆后，另一端注浆嘴在排出裂缝内气体后流出灌缝胶并与压入灌缝胶浓度相似时，可停止压浆并采用配套封闭盖子进行封堵注浆嘴。贯通缝如果单方面灌后另一面未浮现出浆，可在另一面压灌一次。对于贯通腹板裂缝必要见到邻近嘴子喷浆才干停止注浆。 其她工作对于已灌完裂缝，待灌缝胶固化后将注浆嘴一一拆除，并将粘贴注浆嘴处用封缝胶进行抹平，最后对每一道裂缝表面再涂一层聚合物水泥浆，保证封闭严实，并使其颜色与混凝土构造表面尽量保持一致。2、混凝土缺陷及外露钢筋解决 （1）混凝土缺陷解决表面解决运用人工凿除办法将缺陷周边松散混凝土予以清除，露出新鲜混凝土，并将混凝土表面清理干净，规定做到无水湿、无污渍及灰尘。缺陷修复为了使新增某些混凝土（或砂浆）能与老混凝土良好地结合，在修补之前应一方面在待修补混凝土缺陷表面涂一层聚合物水泥砂浆，其涂刷厚度以不超过1mm为宜，且应涂刷均匀，涂刷时可采用人工涂刷或喷枪喷射，为了便于涂匀，可在基液中加入少量丙酮（普通为3%5%）。对于已涂刷基液表面应注意保护，禁止杂物、灰尘落入其上。基液涂刷完毕后，须间隔一定期间，等基液中气泡消除后方可涂刷聚合物水泥砂浆或浇筑专用修复混凝土，时间间隔普通为3060分钟。当破损面积较小时应采用聚合物水泥砂浆进行修补，为避免修补过程中砂浆流淌或脱落，涂抹时宜分层进行，每层厚度以0.51.5cm为宜。当破损面积很大时应采用专用混凝土进行修补，其施工工艺与普通混凝土基本相似。（2）外露钢筋解决凿除构造表面松脆、剥离等已损坏某些混凝土。运用人工除锈方式对锈蚀钢筋进行除锈，对钢筋进行防腐解决。清除老混凝土表面上灰尘以使其保持清洁。在损坏混凝土表面涂上聚合物水泥砂浆胶液等粘结剂。运用聚合物水泥砂浆或专用混凝土对混凝土缺陷部位进行修补。对新喷涂或浇筑混凝土表面进行表面解决。第五章 工程质量和施工进度保证办法 为保证施工质量和工程进度满足合同规定规定，项目部将组织技术人员做好施工前准备、重要材料性能理解、技术方案编制、组织管理、筹划调节、物资材料供应等方面工作。项目部组织具备丰富施工管理经验，结合本工程实际状况，从如下几方面入手，控制本工程施工质量和施工进度：1、依照本工程施工图纸，及时组织人员至现场进行调查核算，制作相应交通疏导方案和施工组织设计，对施工技术人员和施工班组人员进行技术交底。2、项目班子将依照施工设计规定，合理选用重要材料。3、充分结识本工程施工难点、特点，针对性编制施工技术方案，在此基本上运用新技术、改进施工工艺来控制施工质量和缩短各个施工工序施工周期，以保障施工进度。4、做好施工前准备和施工过程控制，在施工前，充分理解施工地形和施工条件，做好施工前准备工作，做好各部位、工序技术交底工作，严格按照局质量体系规定内容做好技术交底，按照二级技术交底规定，使各级施工人员清晰地掌握对将要进行施工部位、工序施工、施工工艺、技术规范规定，对特殊和重点部位要真正做到心中有数，保证施工操作精确性和规范性。5、在施工过程中，将依照施工状况，对施工筹划或工序进行完善，并且配备充分施工技术管理力量和设备力量以保证施工工期。做好夜间施工技术办法和针对性施工方案；配齐满足工程施工需要人力资源。有针对性地组织各类施工人员进行必要施工前岗位培训，以保证工程施工需要，特殊工种作业人员须持有效上岗证，技术人员、组织管理人员必要熟悉本工程技术、工艺规定，理解工程特点和现场状况，以保证工程施工能正常运转。6、制定周密详细施工进度筹划，抓住核心工序，对影响到总工期工序和作业予以人力和物力充分保证，保证总进度筹划顺利完毕。7、对生产要素认真进行优化组合、动态管理。灵活机动地对人员、设备、物质进行调度安排，及时组织施工所需人员、物质进场，保障后勤供应，满足施工需要，保证持续施工作业。8、对于施工机械做到统筹安排、统一调配、合理使用。尽量组织机械化流水作业，运用施工机械高效生产力，做好施工机械维修、保养工作，施工现场设立修理场，保证施工机械正常运转。对重要、惯用机械和机具应留有富余备用设备，以防万一。 第六章 安全和文明施工保证办法为保证安全、文明施工，拟制定如下办法：1、施工中，认真执行国家施工安全检查评分原则、施工现场暂时用电安全规范，广东省建设工程施工安全评价管理办法（试行）（粤建管字145号）以及省、市主管部门颁布防雨、防滑、防雷、防暑降温和防毒安全保护关于文献。2、各种施工作业人员持证上岗，配备相应足够安全防护用品和劳保用品，如：在桥面施工人员必要穿戴反光衣；桥底施工人员要戴好安全帽；当高空作业时要戴好安全带；砼表面打磨时要戴过滤口罩以及防护眼镜等。禁止工作人员违章作业，管理人员违章指挥。3、施工中选用达到国家安全防护原则机械、电器设备，各种自制设备、机电设备通过施工前安全检查及性能检查合格后方投入使用。4、施工现场照明设施齐全，经常检修，保证正常生产和生活。5、在工地重点部位悬挂安全标志、危险地段设立明显警示标志和护拦。如：当搭设支架高空作业时，务必做好保护办法。6、配电系统实行分线配电，设总、分派电箱，动力、照明配电箱，不同用途电箱加注相应文字标记，箱体外观完整、牢固、防雨防尘。所有用电设备，按规定设立漏电保护装置，金属外壳设立可靠接零及接地保护，定期检查，发现问题及时处解决。7、各种机械设备要有专人负责维修、保养，并经常对机械运营核心部位进行检查，保证安全防护装置完好，设备装置附近设标志牌及安全使用规则牌，无进行年审过机械不得进场施工。8、防火安全办法，贯彻“防止为主、防消结合”消防方针，施工中认真执行中华人民共和国消防法和省市关于消防防火管理规定。9、工地恰当位置处设标牌，示出工程施工现场总平面图，标明工程名称、施工单位、工期、工程重要负责人姓名和监督电话，自觉接受社会监督。10、工程材料、构件分类分规格存储整洁。机具设备定人保养，停放要整洁有序。11、现场施工应注意使工作面尽量平整，各种料具堆放整洁，工程完毕后应对现场进行清理，做到“工完料尽场地清”。第七章 环保办法1、对合同规定施工界限内、外植物、树木等竭力维持原状；砍除树木和其他经济植物时，应事先征得所有者和业主批示批准，禁止超范畴砍伐。工程暂时占地等不可避免破坏植被地方，在工程竣工后按规定进行恢复。2、施工中不阻塞原有灌溉、排水系统，以保证流水道自然流动。工程竣工时要做好耕地复耕工作，准时间按质量恢复耕地，恢复生态环境。3、对有害物质(如燃料、废料、垃圾等)要通过焚烧或其他办法解决后运至指定地点进行掩埋，防止对动、植物导致损害。4、合理安排施工作业时间，尽量减少夜间车辆出入频率，夜间施工不得安排噪音很大机械。以防影响施工桥梁周边村民正常生活。 广州市公路工程公司养护分公司西片区养护工程项目经理部 7月14日
