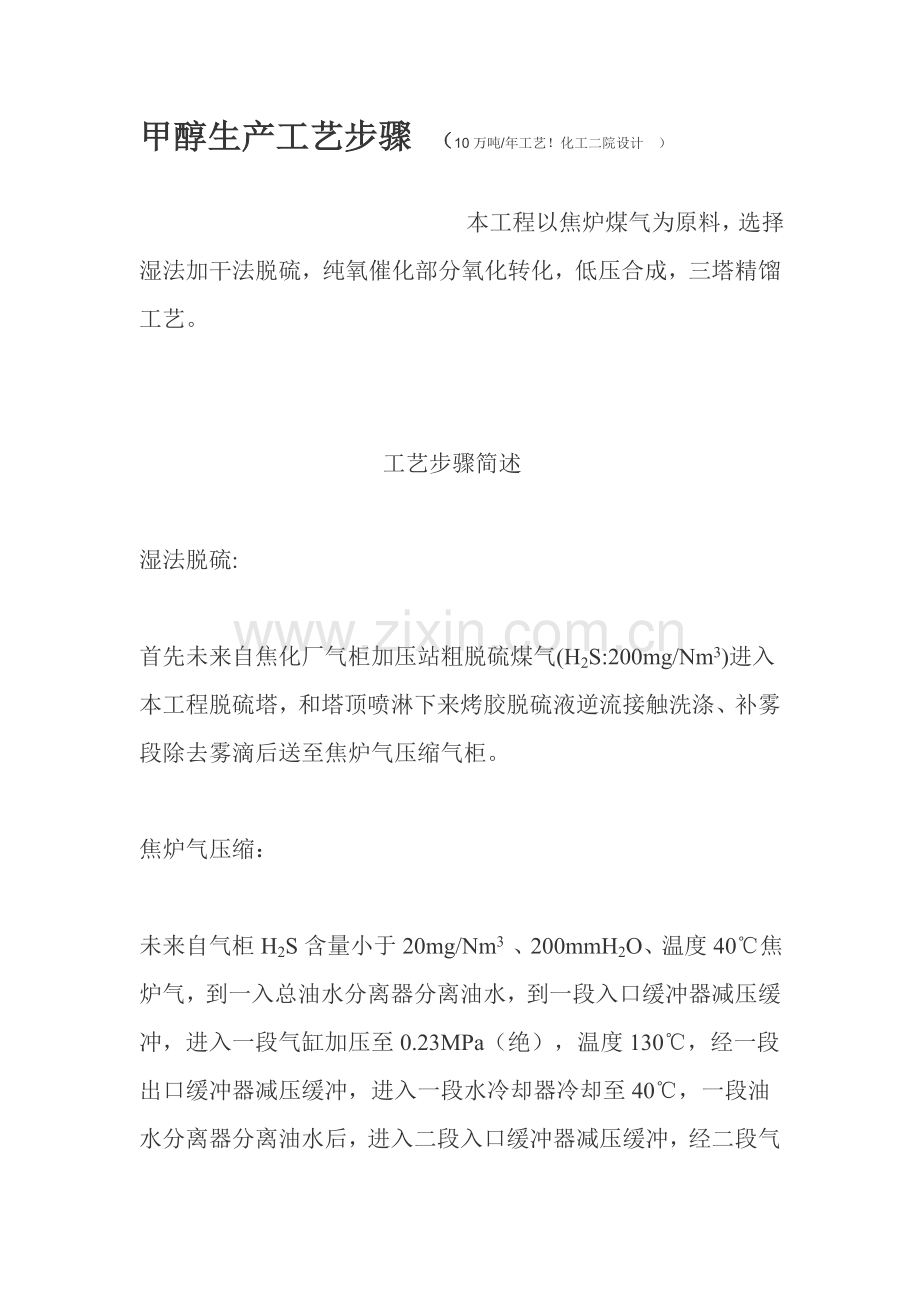

甲醇生产工艺流程模板.doc

甲醇生产工艺步骤（10万吨/年工艺！化工二院设计 f_qW+fN:s ）2c4x=% 本工程以焦炉煤气为原料，选择湿法加干法脱硫，纯氧催化部分氧化转化，低压合成，三塔精馏工艺。 MPI=rc2 mfeg4? 工艺步骤简述 Wb_Sz4 khRCy%f 湿法脱硫: :D q 71 rjLPX 首先未来自焦化厂气柜加压站粗脱硫煤气(H2S:200mg/Nm3)进入本工程脱硫塔，和塔顶喷淋下来烤胶脱硫液逆流接触洗涤、补雾段除去雾滴后送至焦炉气压缩气柜。 D8S3YdJ Sh+$w=vC 焦炉气压缩： TC$):C1 yoc;hO- 未来自气柜H2S含量小于20mg/Nm3 、200mmH2O、温度40焦炉气，到一入总油水分离器分离油水，到一段入口缓冲器减压缓冲，进入一段气缸加压至0.23MPa（绝），温度130，经一段出口缓冲器减压缓冲，进入一段水冷却器冷却至40，一段油水分离器分离油水后，进入二段入口缓冲器减压缓冲，经二段气缸加压至0.491 MPa（绝）温度130经二段出口缓冲器减压缓冲，二段水冷却器冷却至40，二段油水分离器分离油水后，进入三段入口缓冲器减压缓冲，经三段气缸加压至11.10 MPa（绝），温度130经三段出口缓冲器减压缓冲，三段水冷却器冷却至40，三段油水分离器分离油水后，进入四段入口缓冲器减压缓冲，经四段气缸加压至2.5 MPa，温度130，经四段出口缓冲器减压缓冲，四段水冷却器冷却至40，四段油水分离器分离油水后，送精脱硫转化工段。 |*5803h AZgeu$:7p 转化： 1O(9nNj UG5AF Z 焦炉气来自压缩机压力2.5MPa,温度40焦炉气经过过滤器（F61201A/B）.过滤器分离掉油水和杂质。再经预脱硫槽脱除大部分无机硫后去转化工段焦炉气初预热器预热300、压力2.5MPa。回精脱硫一级加氢转化器，气体中有机硫在此进行加氢转化生成无机硫；不饱和烃生成饱和烃。加氢后气体进入中温脱硫槽（D61203ABC）脱除绝大部分无机硫；以后再经过二级加氢转化器（D61205）将残余有机硫进行转化；最终经过中温氧化锌（D61204AB）把关。使出口焦炉气中总硫aL :I !ZD+Z 来自合成气压缩(630#)合成气，温度73，压力5.9 MPa，经气气换热器(C40001B-A )预热到225，进入甲醇合成塔(D40001)，在催化剂作用下进行甲醇合成反应 CO+2H2=CH3OH+Q、CO2+3H2=CH3OH+H2O+Q及副反应4CO+8H2=C4H9OH+3H2O等等。 y:NeS*ncE GnFm*L 甲醇合成塔为管壳式反应器，管内填装触媒，反应管外为沸腾热水，利用反应热副产中压饱和蒸汽。合成塔出口气进气气换热器(C40001A-B)和合成塔入口气换热，把入口气加热到活性温度以上，同时合成塔出口气温度降至100，经水冷器(C40002)冷却到40后，进入水洗塔(F40003)进行气液分离并把反应气中未冷凝甲醇洗出来。水洗塔为分离和洗醇一体新型设备，在分离器下部进行甲醇分离，上升气体和塔顶喷淋下来水逆流接触，气体中甲醇溶解在水中，形成稀醇水落入分离器底部，和分离粗甲醇一并进入过滤器，过滤出石蜡等固体杂质后送往精馏系统进行精馏。出水洗塔气体大部分作为循环气去合成气压缩增压循环利用，提升气体总转化率。一小部分作为弛放气，压力约5.4MPa(g),经一次调整阀减压和二次调整阀减压后，送往转化装置、锅炉装置作燃料气。还有一小部分用于调整系统压力放空气，送火炬燃烧。 /Y#Q4:Nw 从合成工段来粗甲醇，温度40，压力0.5MPa(g)，经过粗甲醇缓冲槽(F40501)，流量为19043.231kg/h，经粗甲醇预热器(C40510)预热到65进入预精馏塔(E40501)，调整粗甲醇缓冲槽液位多出粗甲醇送入粗甲醇中间槽。当合成产量无法确保预塔进料时，开启粗甲醇泵补充进料。 Y22HVUX | bZ*7G 为中和预塔塔底少许酸，用固体NaOH在配碱槽（F40506）配制5%碱液，流至碱液槽（F40507），然后用碱液泵(J40506A/B)沿入口管线向预塔内加入碱液约25 kg/h，控制预塔塔釜内液体PH=910范围内。 W!R7D%nX ;uW= 从预塔(E40501)塔顶出来气体温度75，压力0.05MPa(g)，经预塔冷凝器I(C40502)和预塔冷凝器II(C40503)用循环水分级冷凝后，温度降到40，冷凝下来甲醇溶液搜集在预塔回流槽(F40508)内，经过预塔回流泵(J40509A/B)加压后，从预塔塔顶进入到预塔内，预塔再沸器(C40501)能力要满足一定回流比。预塔再沸器热源为低压蒸汽。预塔冷凝器II(C40503)中不凝气、预塔(E40501)塔顶少许排放气和各塔顶部气体管线上安全阀后排放气体，均通入排放槽(F40504)，用软水吸收回收甲醇后高空排放。回收甲醇液自流入地下槽(F40505)内，有液下泵打至粗甲醇中间槽继续精馏。 7TB&Q*Zf AjG=AT 从预塔塔底出来脱除轻组分后预后甲醇，温度为85，压力为0.08MPa，用预后甲醇泵(J40501A/B)抽出，送入加压精馏塔(E40502)，加压精馏塔(E40502)操作压力为0.7MPa(g)，塔底有再沸器(C40504)加热，使塔底料液维持在135，压力0.7MPa，从甲醇加压塔塔顶出口甲醇蒸汽温度123，压力0.6MPa，在常压塔再沸器(C40507)中冷凝，释放热用来加热常压塔(E40503)中物料。常压塔再沸器出口甲醇冷凝液进入加压塔回流槽（F40502）一部分由加压塔回流泵(J40502A/B)在流量控制下送回加压塔顶回流；另一部分作为成品甲醇，成品甲醇首先经粗甲醇预热器(C40510)冷却，再经精甲醇冷却器(C40505)冷却到大约40，送往精甲醇中间槽(F40510A/B)。控制加压塔液面使过剩产物在135下进入常压塔(E40503)，常压塔(E40503)底部产物在107和0.08MPa(g)压力条件下，由加压塔顶产物冷凝热再沸。离开常压塔顶蒸汽约65压力0.03MPa，在常压塔顶冷凝器(C40506)中冷却到40后送到常压塔回流槽(F40503)，在流量控制下，再用常压塔回流泵(J40503A/B)将回流液送回塔顶，其它部分作为精甲醇产品送入精甲醇中间槽(F40510A/B)。精甲醇中间槽甲醇产品经分析合格后，经过精甲醇泵(J40507A/B)送入到成品罐区。常压塔底产物是水，含有微量甲醇和高沸点杂醇。为预防高沸点杂醇混入到精甲醇产品中，在常压塔(E40503)上部和中下部有杂醇采出，温度约85，压力约0.035MPa(g)，经杂醇冷却器(C40509)冷却到40，压力0.025MPa后，靠静压送到杂醇贮槽(F40509)，再经过杂醇泵(J40510)送到成品罐区贮存。 ?WKIp Kn ?.g=5X 从常压塔(E40503)底部排出废水温度105-110，压力约0.08MPa(g)，经残液泵送至残液冷却器冷却至40，分析甲醇含量0.2%时直接排入排水沟。甲醇含量0.2%时送至粗甲醇贮槽(F40511)。 !N74y%=M %*s%NI 排放污甲醇排到地下槽(F40505)，经地下槽液下泵(J40505)送到粗甲醇贮槽(F40511)。 i;K)5Z gJg%3K, 开车时或事故状态下，经分析精甲醇中间槽(F40510A/B)内不合格精甲醇由精甲醇槽底部和粗甲醇槽出口管道一并进入粗甲醇泵，向塔内进料。 +:3p*x%1H GXwQ )P5 燃气锅炉: F-c.0;6 6)1xjE# 由焦化装置产生合格焦炉煤气，经过煤气母管送入燃气锅炉进行燃烧，燃气锅炉所产生热加热锅炉给水，使其便为中压蒸汽，锅炉蒸汽供给工艺转化、甲醇精馏等用户。
