阳台栏杆护栏及楼梯扶手综合项目施工专项方案.doc

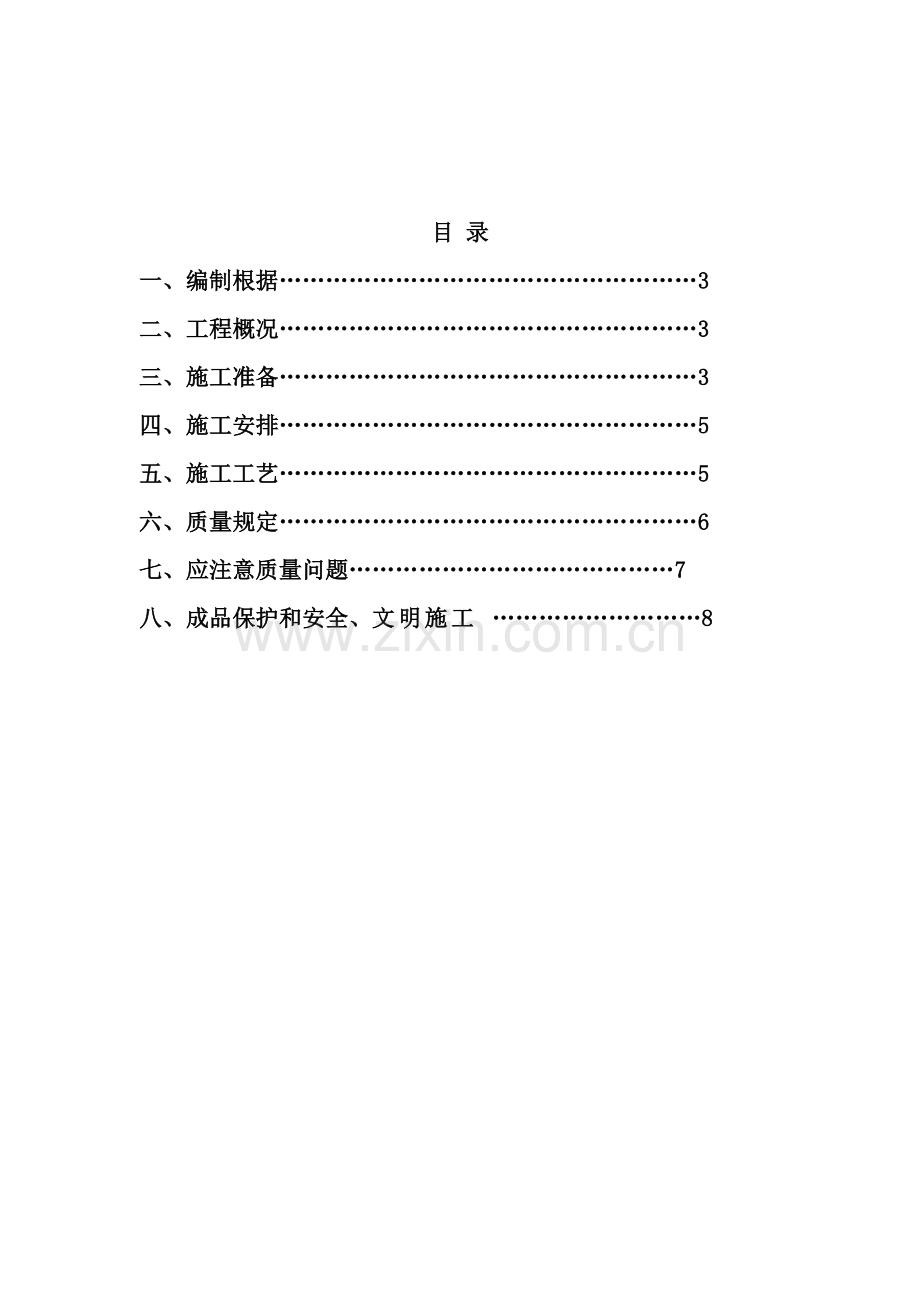

栏 杆、护栏及扶手专项施工方案目 录一、编制根据3二、工程概况3 三、施工准备3四、施工安排5五、施工工艺5 六、质量规定6 七、应注意质量问题7八、成品保护和安全、文明施工 8一、编制根据： 1、本工程图纸、变更洽商文献； 2、建筑装饰装修工程质量验收规范GB50210-； 3、建筑工程质量验收统一原则GB50300-； 4、建筑机械使用安全技术规程JGJ33；5、中南地区建筑原则设计建筑图集 ：阳台、外廊栏杆 04J412 楼梯栏杆 04J412；二、工程概况 1.工程名称：乐山市中心城区华乐丝绸厂棚户改造1#、2#、3#工程2.工程地点：乐山市中区3.建筑面积：56466.58，1#、2#楼为32层，总高度96m，3#为6层。4.构造形式：基本为筏板基本；主体构造为钢筋混凝土框架剪力墙构造。5.抗震级别为二级，耐火级别为一级，使用年限为50年。三、施工准备 1、材料及重要机具准备： 、钢管： 按设计规定，准备D=50mm，15圆钢、808扁钢横杆，2020方钢立杆，必要有质量证明书。 、焊条或焊丝：其型号按设计规定选用，必要有质量证明书。 、重要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、钢丝细毛刷、小锤等。 2、作业条件 、熟悉图纸，做栏杆施工工艺技术交底。 、土建构造某些已经施工完毕。 、施工前应检查电焊工合格证有效期限，应证明焊工所能承担焊接工作。 、现场供电应符合焊接用电规定。 、施工环境已能满足栏杆施工须要。 （6）、栏杆做法见附图。2、技术准备： 、施工前应对图纸详细审核，弄清施工图技术规定，拟定细部构造，编制扶栏安装工程施工方案及技术交底文献；认真学习阅读施工工艺原则及操作规程；做好技术交底及安全技术交底工作。、栏杆、栏板及扶手工程施工前，应对前一道工序进行验收，合格并办好验罢手续方可进行本道工序施工。、所用各种材料应符合设计规定，有出厂合格证、防伪标志、使用阐明书及质检站检查报告；材料进入现场后，按批次规定取样复试，复试合格后方准使用。、由专业测量、设计人员对栏杆、栏板、扶手安装位置尺寸进行测量、并设计出图。由加工单位对各部件进行加工，对栏杆扶手骨架进行弯弧、调节。质检员检查合格后准予出厂。5、施工前，由项目部主管工长和施工班组负责人一起，对本工程扶手安装部位，安装扶手标高线及连接点进行逐个核算，并对全体安装施工人员进行详细技术交底。使之理解本工程特点和任务状况。四、施工安排1、施工进度安排：栏杆、栏板、扶手施工，依照本工程土建施工进度，部位，在具备施工条件状况下，进行及时穿插作业，保证本分项工程施工工期。2、劳动力安排：栏杆、栏板、扶手工程必要由专业施工队伍施工，其重要施工人员应有合法上岗证。详细施工人员安排见下表：序 号工 种人 数备 注1技术员1负责质量技术2焊工10持 证3电 工1持 证4工 人15熟 练 工五、施工工艺 1、工艺流程 施工准备放样下料焊接安装打磨焊缝检查抛光上漆。 2、重要施工办法： 、施工前应先进行现场放样，并精准计算出各种杆件长度。 、按照各种杆件长度精确进行下料，整栋楼层吊通线保证栏杆线条在同一立面上，其构件下料长度容许偏差为1mm。 、选取适当焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺实验验证。 、脱脂去污解决：焊前检查坡口、组装间隙与否符合规定，定位焊与否牢固，焊缝周边不得有油污。否则应选取三氯代乙烯、苯、汽油、中性洗涤剂或其他化学药物用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。 、焊接时应选用较细焊条（焊丝）和较小焊接电流。焊接时构件之间焊点应牢固采用满焊，焊缝应饱满，焊缝金属表面焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。 、杆件焊接组装完毕后，对于无明显凹痕或凸出较大焊珠焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必要使外观光洁、平顺、无明显焊接痕迹。 （7）、栏杆立柱和面管等和主体构造相连接部位，采用100*100*4钢板做预埋件，每块预埋钢板焊接4颗M8 膨胀螺栓与主体构造相连。 六、质量规定 1、所有构件下料应保证精确，构件长度容许偏差为1mm。 2、构件下料前必要检查与否平直，否则必要矫直。 3、焊接时焊条或焊丝应选用适合于所焊接材料品种，且应有出厂合格证。 4、焊接时构件必要放置位置精确。 5、焊接时构件之间焊点应牢固，焊缝应饱满，焊缝表面焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。 6、焊接完毕后，应将焊渣敲净。 7、构件焊接组装完毕后，应恰当用手持机具磨平和抛光，使外观平顺光洁。 七、应注意质量问题 1、尺寸超过容许偏差：对焊缝长宽、宽度、厚度局限性，中心线偏移，弯折等偏差，应严格控制焊接部位相对位置尺寸，合格后方准焊接，焊接时精心操作。 2、焊缝裂纹：为防止裂纹产生，应选取适合焊接工艺参数和焊接程序，避免用大电流，不要突然熄火，焊缝接头应搭接 1015mm，焊接中不容许搬动、敲击焊件。 3、表面气孔：焊接部位必要刷洗干净，焊接过程中选取恰当焊接电流，减少焊接速度，使熔池中气体完全逸出。 4、栏杆和扶手制作和安装所使用材料材质、数量、规格、性能级别均应符合设计规定。 5、栏杆和扶手造型、尺寸及安装位置应符合设计规定。 6、栏杆和扶手安装预埋件数量、规格、位置及预埋件连接点应符合设计规定。 7、护栏高度、栏杆间距、安装位置应符合设计规定，护栏安装应牢固。 8、护栏和扶手转角弧度应符合设计规定，接缝严密，表面光滑，色泽一致，无裂缝、翘曲及损坏。 9、栏杆和扶手安装容许偏差和检查办法：见下表 项次项目容许偏差（mm）检查办法1护栏垂直度3用1m垂直检测尺检查2栏杆间距3用钢尺检查3扶手直线度4拉通线，用钢直尺检查4扶手高度3用钢尺检查八、成品保护和安全、文明施工1、扶手安装完毕后，须用保护膜对扶手进行贴覆，保证扶手表面不受损伤，干净美观。2、进入施工现场各种材料机具，必要堆码整洁，合理放置。3、施工过程种产生废料、垃圾、杂物，必要及时清理并转运倒指定地点或垃圾池内。4、由于施工现场交叉作业较多，要加强同不同专业作业人员配合协调和沟通，避免打架斗殴等事情发生。5、安全规定 （1）、操作人员进入施工现场必要佩戴安全帽和安全带。 （2）、现场焊接时注意防火，电焊火花要遮挡，防止由于火花引起安全网燃烧导致火灾。 （3）、注意用电安全，接电必要又插头，禁止将电线直接插在接电箱内。施工现场禁止吸烟。施工现场各种暂时用电，必要由专业电工接装电源线箱。（3）、现场使用各种电动工具，必要安全绝缘无破损。（3）、操作人员在操作各种电动工具时，必要对的佩带安全合格防护用品。（3）、各施工人员在进入施工现场，必要戴好安全帽，禁止吸烟。
