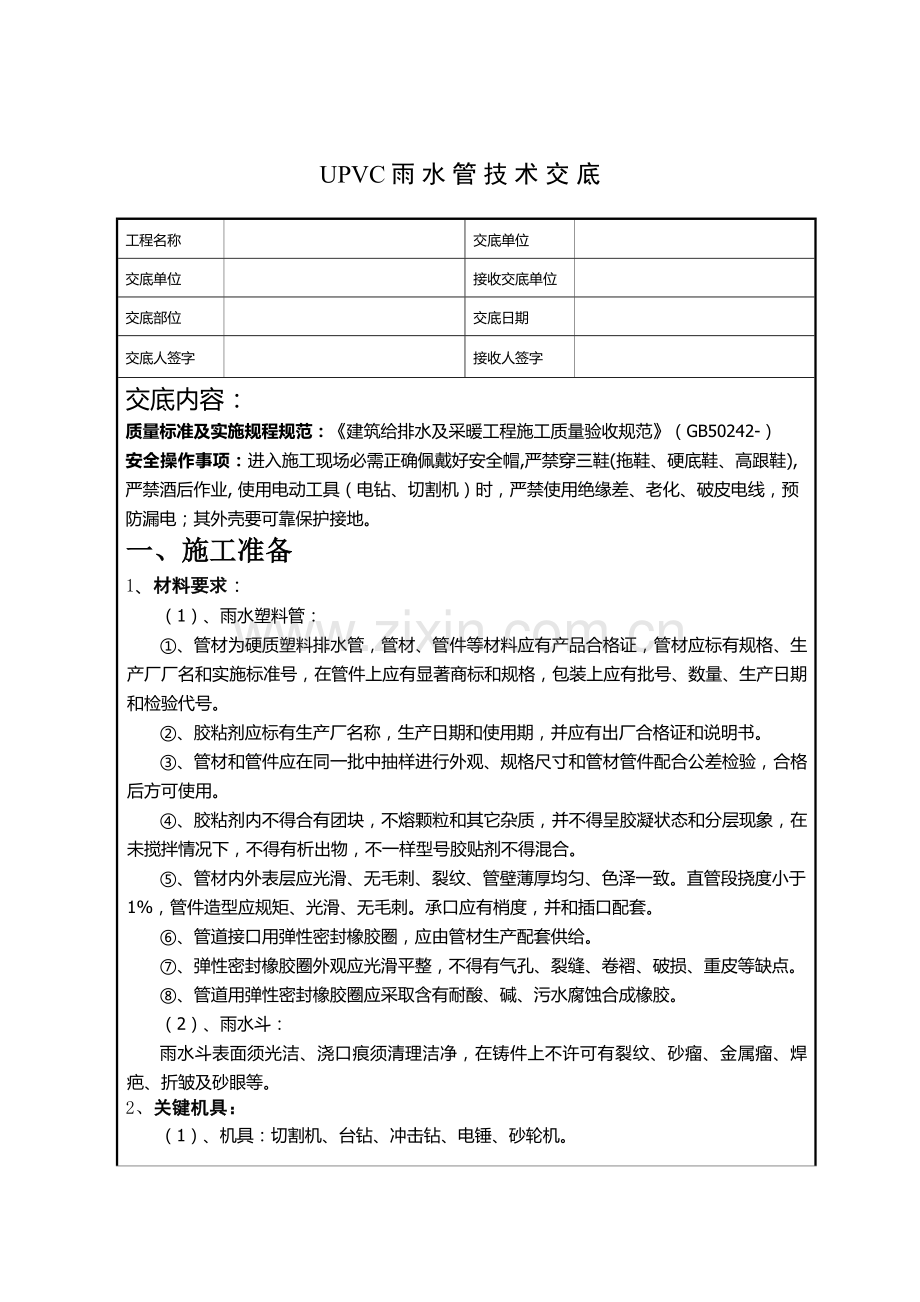

UPVC雨 水 管 技 术 交 底
工程名称

交底单位

交底单位

接收交底单位

交底部位

交底日期

交底人签字

接收人签字

交底内容：
质量标准及实施规程规范：《建筑给排水及采暖工程施工质量验收规范》（GB50242-）
安全操作事项：进入施工现场必需正确佩戴好安全帽,严禁穿三鞋(拖鞋、硬底鞋、高跟鞋),严禁酒后作业, 使用电动工具（电钻、切割机）时，严禁使用绝缘差、老化、破皮电线，预防漏电；其外壳要可靠保护接地。
一、施工准备
1、材料要求：
（1）、雨水塑料管：
①、管材为硬质塑料排水管，管材、管件等材料应有产品合格证，管材应标有规格、生产厂厂名和实施标准号，在管件上应有显著商标和规格，包装上应有批号、数量、生产日期和检验代号。
②、胶粘剂应标有生产厂名称，生产日期和使用期，并应有出厂合格证和说明书。
③、管材和管件应在同一批中抽样进行外观、规格尺寸和管材管件配合公差检验，合格后方可使用。
④、胶粘剂内不得合有团块，不熔颗粒和其它杂质，并不得呈胶凝状态和分层现象，在未搅拌情况下，不得有析出物，不一样型号胶贴剂不得混合。
⑤、管材内外表层应光滑、无毛刺、裂纹、管壁薄厚均匀、色泽一致。直管段挠度小于1%，管件造型应规矩、光滑、无毛刺。承口应有梢度，并和插口配套。
⑥、管道接口用弹性密封橡胶圈，应由管材生产配套供给。
⑦、弹性密封橡胶圈外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺点。
⑧、管道用弹性密封橡胶圈应采取含有耐酸、碱、污水腐蚀合成橡胶。
（2）、雨水斗：
雨水斗表面须光洁、浇口痕须清理洁净，在铸件上不许可有裂纹、砂瘤、金属瘤、焊疤、折皱及砂眼等。
2、关键机具：
（1）、机具：切割机、台钻、冲击钻、电锤、砂轮机。

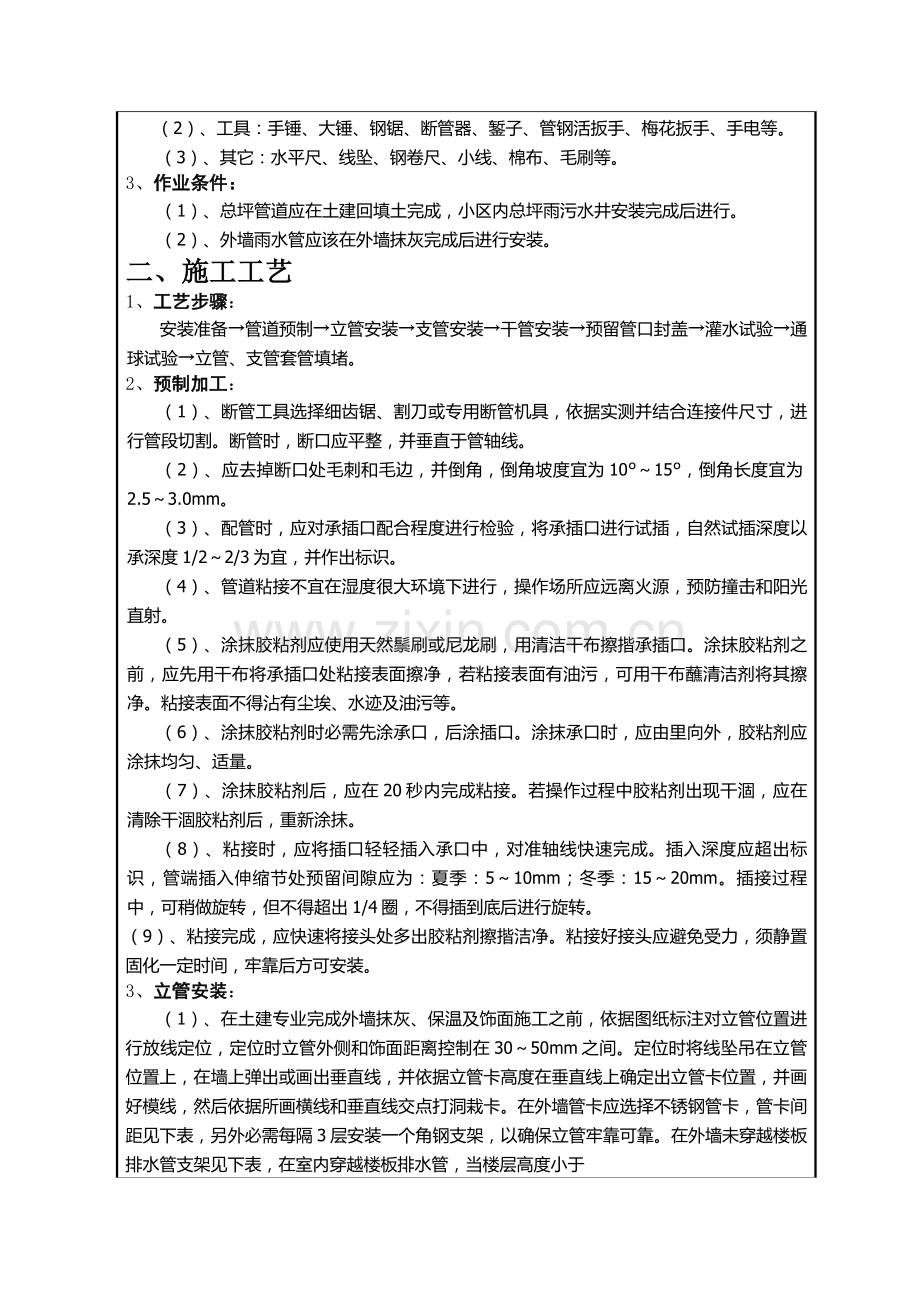

（2）、工具：手锤、大锤、钢锯、断管器、錾子、管钢活扳手、梅花扳手、手电等。
（3）、其它：水平尺、线坠、钢卷尺、小线、棉布、毛刷等。
3、作业条件：
（1）、总坪管道应在土建回填土完成，小区内总坪雨污水井安装完成后进行。
（2）、外墙雨水管应该在外墙抹灰完成后进行安装。
二、施工工艺
1、工艺步骤：
安装准备→管道预制→立管安装→支管安装→干管安装→预留管口封盖→灌水试验→通球试验→立管、支管套管填堵。
2、预制加工：
（1）、断管工具选择细齿锯、割刀或专用断管机具，依据实测并结合连接件尺寸，进行管段切割。断管时，断口应平整，并垂直于管轴线。
（2）、应去掉断口处毛刺和毛边，并倒角，倒角坡度宜为10º～15º，倒角长度宜为2.5～3.0mm。
（3）、配管时，应对承插口配合程度进行检验，将承插口进行试插，自然试插深度以承深度1/2～2/3为宜，并作出标识。
（4）、管道粘接不宜在湿度很大环境下进行，操作场所应远离火源，预防撞击和阳光直射。
（5）、涂抹胶粘剂应使用天然鬃刷或尼龙刷，用清洁干布擦揩承插口。涂抹胶粘剂之前，应先用干布将承插口处粘接表面擦净，若粘接表面有油污，可用干布蘸清洁剂将其擦净。粘接表面不得沾有尘埃、水迹及油污等。
（6）、涂抹胶粘剂时必需先涂承口，后涂插口。涂抹承口时，应由里向外，胶粘剂应涂抹均匀、适量。
（7）、涂抹胶粘剂后，应在20秒内完成粘接。若操作过程中胶粘剂出现干涸，应在清除干涸胶粘剂后，重新涂抹。
（8）、粘接时，应将插口轻轻插入承口中，对准轴线快速完成。插入深度应超出标识，管端插入伸缩节处预留间隙应为：夏季：5～10mm；冬季：15～20mm。插接过程中，可稍做旋转，但不得超出1/4圈，不得插到底后进行旋转。
（9）、粘接完成，应快速将接头处多出胶粘剂擦揩洁净。粘接好接头应避免受力，须静置固化一定时间，牢靠后方可安装。
3、立管安装：
（1）、在土建专业完成外墙抹灰、保温及饰面施工之前，依据图纸标注对立管位置进行放线定位，定位时立管外侧和饰面距离控制在30～50mm之间。定位时将线坠吊在立管位置上，在墙上弹出或画出垂直线，并依据立管卡高度在垂直线上确定出立管卡位置，并画好模线，然后依据所画横线和垂直线交点打洞栽卡。在外墙管卡应选择不锈钢管卡，管卡间距见下表，另外必需每隔3层安装一个角钢支架，以确保立管牢靠可靠。在外墙未穿越楼板排水管支架见下表，在室内穿越楼板排水管，当楼层高度小于
4m时每层设置一个支架，支架安装高度距地1.50m，当楼层高度大于4m时，每层设置两个支架，支架间距均匀安装。
塑料排水立管支架间距（单位:m）
管径（mm）
50
75
110
125
160
立管（m）
1.20
1.50
2.00
2.00
2.00
横管（m）
0.50
0.75
1.10
1.30
1.60
（2）、打栽管卡时，应先在墙上栽好管卡座子，然后上好拉杆，此时再从上往下吊线以确定拉杆长度，避免出现墙面不垂直造成管子跟着弯曲。
（3）、管卡安装完成后，便能够开始从上至下或从下至上进行管道安装，为避免后续工序（如保温、贴砖、吊洞等）对管道造成污染，在安装前必需用保鲜膜对管道进行缠绕保护，立管安装时，应上、下配合，上到一定程度时，要注意下面支管头方向，以防支管头偏差或过头，上好立管要进行最终检验，确保垂直度和离墙距离，使其正面和侧面全部在同一垂直线，最终把管卡收紧，或用螺栓固定于立管上。穿越楼板立管在楼板处加止水环。
（4）、立管为排水塑料管时应按设计要求及规范设置伸缩节，敷设于外墙未穿楼板雨水管4m设置一个伸缩节，敷设于楼层里面雨水管，层高小于4m时，每层设置一个伸缩节，楼层高度大于4m时，每层设置两个伸缩节。
（5）、高层建筑内明敷排水塑料管道，当设计要求采取预防火灾贯穿方法时，应符合下列要求：立管管径大于或等于110mm时，在楼板贯穿部位应设置阻火圈或长度大于500mm防火套管，且应按本规程要求，在防火套管周围筑阻火圈。
（6）、直落雨水立管，当管材为塑料排水管时，其顶部应安装屋面去水碟，当雨水管为侧排安装时，在屋面女儿墙处应安装侧地漏，立管顶部安装方型雨水斗，和之对接，雨水斗管连接应固定在屋面承重结构上，雨水斗边缘和屋面相连应严密不漏，连接管管径当设计无要求时，不得小于100mm。
（7）、立管安装注意事项：
立管上应按图纸要求设置检验口，如设计无要求时，敷设于楼层内立管则应每两层设置一个检验口，但在最低层和最高层必需设置，敷设于外墙雨水立管在最低层必需安装检验口。其高度由地面至中心通常为1m，许可偏差±20mm，检验口朝向应便于检修，暗装立管，在检验口处应安装检修门。
4、支管安装：
（1）、对于异层排水，首先剔出预留孔洞及复查预留孔洞是否适宜，同时清理场地按需要支搭操作平台。然后将预制好支管运至现场，将支管水平初步吊起，依据管段长度调整坡度，适宜后固定卡架，封闭各预留管口。
（2）、对于安装于阳台上地漏，下部不安装存水弯，位置根据图纸尺寸，其顶部应高于结构面10-15 mm。对于安装于空调板地漏，下部不安装存水弯，用90°弯头转弯，位置根据图纸尺寸，其顶部平结构面安装。对于侧排地漏，位置根据图纸尺寸，地漏底边贴
结构面安装，地漏面平墙面抹灰完成面。
（2）、支立管安装注意事项：
①、要确保支立管坡度和垂直度，不得有反坡或“扭头”现象。
②、排水管道装完成并充足牢靠后，应拆除一切临时支架（如吊管用铁丝或打在墙上作临时固定件用凿子等），并仔细检验以预防凿子等开洞工具遗留在横托管上落下伤人。
③、应将全部管口堵好，尤其是安装于阳台及空调板地漏要严防土建人员将水泥浆流入管内。
5、干管安装：
（1）、首先依据设计图纸要求坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并扎实。采取托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件含有时，将管道运至安装部位进行安装。全部安装后，管道要直，坡度均匀，各预留口位置正确。干管安装完后应做闭水试验，出口用充气橡胶堵塞封闭，达成不渗不漏，水位不下降为合格。排水塑料管地下埋设时应先用细砂回填至管上皮100mm，上覆过筛土，扎实时勿碰损管道。管安装后再按水流方向找坡度。最终将预留口封严。
（2）、横干管穿越防火分区隔墙时，管道穿墙体两侧应设置阻火圈或长度大于500mm防火套管。
（3）、埋地管穿地下室外墙时，应采取刚性防水套管。
（4）、悬吊式雨水管道敷设坡度不得小于5‰；埋地雨水管道最小坡度，应符合表2.4.1要求。
地下埋设雨水排水管道最小坡度 表2.4.1
项 次
管径（mm）
最小坡度（‰）
1
50
20
2
75
15
3
100
8
4
125
6
5
150
5
6
200～400
4
6、灌水试验：
（1）、雨水管安装后，按要求要求必需进行灌水试验，隐蔽或埋地排水管道在隐蔽前必需做灌水试验，其灌水高度应不低于底层地面高度，安装在室内雨水管安装后也应做灌水试验，灌水高度必需到每根上部雨水斗。
检验方法：埋地部分灌水15分钟水面下降后，再灌满观察5分钟，液面不降管道及接口无渗漏为合格；室内部分灌水试验连续1h，不渗漏为合格。
7、通球试验：
（1）、排水主立管及水平管管道均应做通球试验，通球球径大于排水管道管径2/3，通球率必需达成100%。
8、成品保护：
（1）、管道安装完成后，应将全部管口封闭严密，预防杂物进入，造成管道堵塞。
（2）、在回填层土时，对已铺设好管道上部要先用细土覆盖，并逐层扎实，不许在管道上部用蛤蟆夯等机械夯土。
（3）、预制好管道要放整齐、垫平、垫牢、不许用脚踩或物压，也不得双层平放。
（4）、不许在安装好托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要做型钢支架固定。
（5）、安装完塑料管道为避免受到后续工序污染，必需用保鲜膜进行缠绕保护，待饰面完成及吊洞完成后拆掉保鲜膜。
三、质量标准：
1、主控项目：
（1）、安装在室内雨水管道安装后应做灌水试验，灌水高度必需到每根立管上部雨水斗；室外埋地雨水管应灌水至底层地面。灌水试验连续1h，不渗不漏，全部系统或区（段）。观察检验。
（2）、悬吊式雨水管道敷设坡度不得小于5‰；埋地雨水管道最小坡度应符合表3.1.1要求。用水平尺、拉线尺量检验。
地下埋设雨水排水管道最小坡度 表3.1.1
项 次
管径（mm）
最小坡度（‰）
1
50
20
2
75
15
3
100
8
4
125
6
5
150
5
6
200～400
4
2、通常项目：
（1）、雨水管道不得和生活污水管道相连接。观察检验。
（2）、雨水斗管连接应固定在屋面承重结构上。雨水斗边缘和屋面相连接处应严密不漏。连接管管径当设计无要求时，不得小于100mm。观察和尺量检验。
（3）、许可偏差项目(表3.2.1)：
雨水管道安装许可偏差和检验方法 表3.2.1
项次
项 目
许可偏差（mm）
检验方法
1
坐 标
15
用水准仪(水平尺)、直尺、拉线和尺量检验。
2
标 高
±15
3
横管纵横方向弯曲
塑料管
全长（25m以上）
管径小于或等于100mm
全长（25m以上）
管径大于100mm
4
立管垂直
度
塑料管
每1m
3
吊线和尺量检验
全长（5m以上）
≯15

四、质量通病和防治及其它质量要求：
1、预制好管段弯曲或断裂。原因是直管堆放未垫实，或暴晒所致。
2、接口处外观不清洁，美观。粘接后外溢粘接剂应立即除掉。
3、粘接口漏水。原因是粘接剂涂刷不均匀，或粘接处未处理洁净所致。
4、立管穿楼板处渗水。原因是立管穿楼板处没有做防水处理。
5、立、支管距墙过远、过近，半明半暗，造成降低使用面积，维修施工不便。关键是管道安装定位不妥或墙体移位。
6、立管检验口渗、漏水，检验口堵盖必需加垫，以防渗漏。
7、排水管道坡度过小或倒坡，均影响使用效果，多种管道坡度必需按设计要求找准，如设计无要求时，可参考要求进行安装。
8、排出管和立管连接宜采取两个45º弯头或弯曲半径小于4倍管径90º弯头，不然管道轻易堵塞。
五、建筑给排水系统安全交底
1、工作人员进入施工现场必需戴好安全帽，系好帽带。
2、工作人员在工作时间不得饮酒，严禁酒后作业。
3、严禁在施工现场吸烟，打闹 ,严禁穿拖鞋进入现场施工。
4、施工现场使用临电时，必需找现场临电工操作，严禁私自打开闸箱。
5、手持电动工具做到三级供电二级保护。
6、使用电焊和操作其它电动工具时，不能站在潮湿地带，应采取对应安全方法，操作人员应做好绝缘方法。电焊机一、二次接线板，应有防护罩，并应有独立电源控制装置，放置地点应选在防雨、防潮、防晒地点，电气焊施焊前，必需先找项目安全部开具动火证，同时检验周围，确定无易燃物方可施焊。施焊时，必需配置接火盆、灭火器及有专员看火。
7、进入施工现场，假如发觉现场存在安全隐患，请立即和现场管理人员联络，方便将安全隐患降低至最低程度。
8、电焊机一次线不得超出5米，二次线不得超出30米。
9、要做到工完场清，施工现场电动工具不用时，必需断电，使用电动工具工作完成后，由专职临电人员立即拆除线路。检验施工现场没有隐患时方可离去。
10、施工时检验周围环境有没有危险存在，要求施工时不能对周围环境形成危险，杜绝野蛮施工。
11、从事油漆类施工时应检验确保无火种危险后方能进行。
12、搬运管材等重物之前要清理好道路，注意脚下，头上，搬运时众人应亲密配合，听从统一指挥，步调一致，以免发生危险。
13、使用人字梯要有防滑绳，使用时要检验人字梯有没有损缺，一定要放稳人字梯，不得垫高使用。传输工具，物品，严禁上下抛，严禁二人同在一个人字梯上操作，并不得在最高一步上操作。高度大于2m严禁使用人字梯，应使用移动平台或脚手架进行作业。
14、坚持施工中严格遵守安全操作规程，对违章作业人员进行阻止，不听劝阻责令停止教育，并严厉处理。
15、在外墙高空作业时，必需系好安全带，同时应检验脚手架及跳板是否牢靠，预防蹬滑及踩探头脚手板。
16、管道吊装时，应把管道绑扎牢靠，预防脱落伤人。
17、现场堆码管材时，严禁超高堆放，不准人上去随意踩蹬。
18、胶粘剂及丙酮等清洁剂均属易燃物品，在存放、运输和使用时，必需远离火源、热源和电源，粘接安装塑料管室内严禁明火。存放处理应安全可靠，阴凉干燥，应随用随取。
19、胶粘剂及清洁剂瓶盖应随用随开，不用时应随即盖紧，严禁非操作人员使用。
20、塑料管粘接时，操作人员应站于上风处；应配戴防护手套、防护眼镜和口罩等，避免皮肤和眼睛同胶粘剂直接接触。
