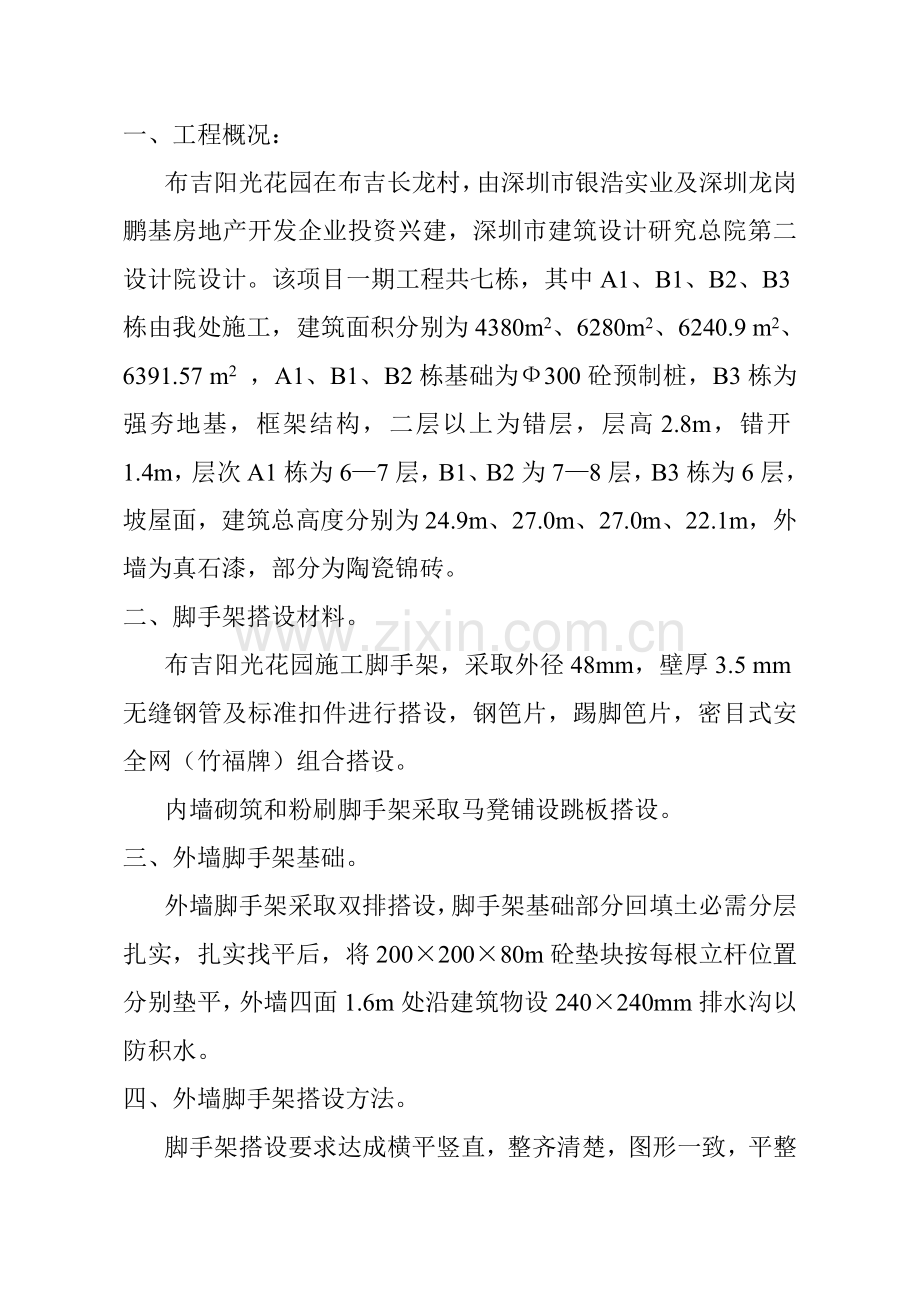

一、工程概况：布吉阳光花园在布吉长龙村，由深圳市银浩实业及深圳龙岗鹏基房地产开发企业投资兴建，深圳市建筑设计研究总院第二设计院设计。该项目一期工程共七栋，其中A1、B1、B2、B3栋由我处施工，建筑面积分别为4380m2、6280m2、6240.9 m2、6391.57 m2 ，A1、B1、B2栋基础为300砼预制桩，B3栋为强夯地基，框架结构，二层以上为错层，层高2.8m，错开1.4m，层次A1栋为67层，B1、B2为78层，B3栋为6层，坡屋面，建筑总高度分别为24.9m、27.0m、27.0m、22.1m，外墙为真石漆，部分为陶瓷锦砖。二、脚手架搭设材料。布吉阳光花园施工脚手架，采取外径48mm，壁厚3.5 mm无缝钢管及标准扣件进行搭设，钢笆片，踢脚笆片，密目式安全网（竹福牌）组合搭设。内墙砌筑和粉刷脚手架采取马凳铺设跳板搭设。三、外墙脚手架基础。外墙脚手架采取双排搭设，脚手架基础部分回填土必需分层扎实，扎实找平后，将20020080m砼垫块按每根立杆位置分别垫平，外墙四面1.6m处沿建筑物设240240mm排水沟以防积水。四、外墙脚手架搭设方法。脚手架搭设要求达成横平竖直，整齐清楚，图形一致，平整通顺，连接牢靠，受荷安全，不变形，不摇摆。1、搭设次序为：摆放扫地杆逐根树立立杆，随即和扫地杆扣紧装扫地小横杆并立杆或扫地杆扣紧安第一步大横杆（和各立杆扣紧）安第一步小横杆第二步大横杆第二步小横杆加设临时斜撑杆（上端和第二步大横杆扣紧，在装设两道连墙杆后方可拆除）第三、四步大横杆、小横杆连墙杆接立杆加设剪力撑铺脚手板钢笆片栏杆（1.0m高）踢脚板（踢脚钢笆片）安全网。2、 脚手架步距为1.8m，纵距1.5m，架宽1.0m，立杆离底部10cm处设置一道扫地杆，架体随框架施工逐步升高，每次升高超施工层一步架，施工层满铺钢笆片（脚手架内立杆和建筑物之间用木板或安全网封闭），并装设挡脚板，安全防护网，直至脚手架至楼层顶部，但要一直超施工层一步架。3、 里立杆和建筑物距离为20cm，水平方向每隔四根立杆设一道刚性连墙杆，垂直方向每层设置连墙支撑连杆，且呈梅花点状部署，连墙支撑连杆水平和垂直方向上下错开，在上料台和转角处每杆立杆均应加固，设置连墙支撑连杆。连墙支撑采取带燕尾16长40cm园钢预埋在砼梁（柱）内，短钢管一端和园钢用12螺栓连接，另一端和里立杆用扣件扣紧连接，连墙杆涂漆为黄色。4、 沿脚手架纵向两侧及转角处起在脚手架侧面水平方向每隔9m，自下而上循序连续设置剪刀撑，剪刀撑斜杆和地面成450600夹角。剪刀撑搭设是将一根斜杆扣在立杆上，另一根扣在小横杆伸出部分上，这么能够避免两根斜杆相交时把钢管别弯。斜杆两端扣件和立杆节点（即立杆和横杆交点）距离小于20cm,最下面斜杆和立杆连接点离地面为40cm，以确保架体整体稳定性。5、 脚手架各杆件相交伸出端头，均应大于10cm，以防杆件滑落。施工层上必需设防护栏和档脚板，栏杆高度1.2m。6、 斜道：斜道又称马道，附搭于脚手架旁，关键供人员上、下脚手用，斜道形式为“之”字形，其宽度为1m，坡度13（高长），拐弯平面为6m2，宽度为1.5m，斜道两侧及拐弯平台外围，设1.2m高防护栏杆及高20cm挡脚板。斜道脚手板上钉防滑木条，其厚度为3cm，间距为25cm，为确保斜道结构稳固，在斜道两侧，平台外围和端部应设剪刀撑，附在脚手架外侧斜道（即利用脚手架外排立杆作为斜道里排立杆），应加强脚手呆连墙设置。7、 每层脚手架搭设全部要立即校正立杆垂直度和大小横杆水平度，立杆垂直度误差小于1/500，大小横杆水平误差小于5cm。8、 脚手架每层设置钢笆片（满铺），从第二步起外侧张设密目式安全网进行全封闭。五、脚手架拆除。脚手架拆除和搭设方法相反，后搭设先拆，先搭设后拆，即安全网栏杆脚手板（钢笆片）剪刀撑大横杆小横杆立杆。拆除脚手架必需自上而下一步一清地进行，不准两步以上同时拆除，分段进行拆除时高低差应在两步架以内。拆除剪刀撑应先拆中间扣，后拆两头扣。拆下管件需按规格堆放整齐。六、安全方法。1、 参与搭设脚手架人员必需持证上岗，技术熟练，熟悉本工种操作规程，正确使用个人防护用具。2、 脚手架上须挂设安全标志和宣传口号，组织工人学习培训，增强职员安全意识和操作技能。3、 操作时思想集中，统一指挥，相互配合，严禁多人集中一处操作或打闹，脚手架不得有探头板，脚手板必需用18#铁丝四角绑扎牢靠。4、 不准将动力、照明线架设在脚手架上。5、 加强“四口”、“五临边”防护，未经相关人员同意，不准任意拆除安全防护设施。洞口、临边等防护设专员负责、管理和监督检验。6、 遇强台风或雷雨过后须对整个架体进行检验，发觉隐患立即处理后方可使用。7、 脚手架集中荷载小于200kg/m2。8、 拆除脚手架管件不准向下抛掷，应集中向下吊运（搬运或传输），拆除脚手架应设专员看护，并划设警戒区，严禁无关人员进入危险区域。9、 未经检验验收脚手架严禁使用，验收交付使用脚手架任何人不得私自拆除。脚手架搭设过程中如需使用必需由施工责任人组织相关人员检验验收，合格后由相关人员填写验收汇报单。10、 脚手架在施工过程中进行每个月和不定时检验，发觉隐患立即采取方法，消除隐患。11、 防雷采取脚手架立杆下端和主体结构方法，在四角处各设一个接地地阻可测点。12、 施工作业中由安全员及各责任人认真监督实施。13、 认真做好安全技术交底及分部分项各项交底。14、 未尽事宜在施工作业中经过安全技术交底再作补充。
